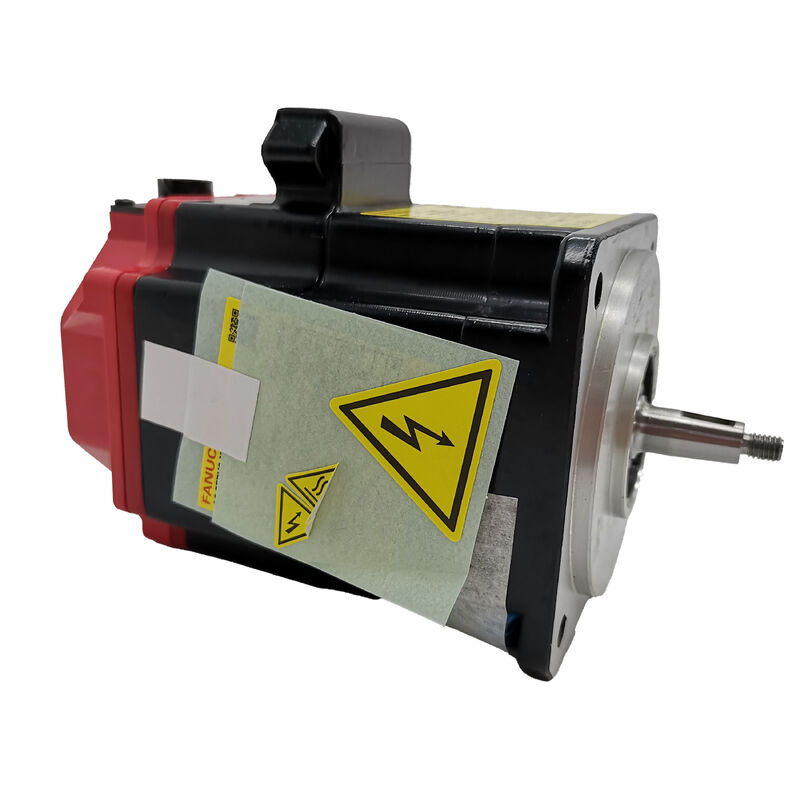

محرك سيرفو AC FANUC A06B-0205-B100 - سلسلة Alpha iF 2/5000
مصمم لتلبية متطلبات التحكم في الحركة الحديثة لآلات CNC
عندما تحتاج آلة الأدوات إلى حركة محور سلسة وقابلة للتكرار بمعدلات دورة عالية، فإن اختيار محرك السيرفو يهم أكثر مما يدرك معظم الناس. محرك FANUC A06B-0205-B100 هو محرك سيرفو AC من سلسلة Alpha iF - خط اكتسب سمعة هادئة في أرضيات المصانع عبر بيئات السيارات والفضاء والتصنيع الدقيق للقيام بالضبط بما يُطلب منه، وردية بعد وردية.
يعمل هذا المحرك بسرعة مقدرة تبلغ 4000 دورة في الدقيقة وبسرعة قصوى تبلغ 5000 دورة في الدقيقة، ويوفر عزم دوران عند التوقف يبلغ 2.0 نيوتن متر وقدرة خرج مقدرة تبلغ 0.75 كيلو واط (1.0 حصان). يصل عزم الدوران الأقصى إلى 8.3 نيوتن متر، مما يمنحه قوة دفع قوية لمتطلبات التسارع في تطبيقات تحديد المواقع عالية السرعة. يزن 4.3 كجم - وهو صغير بما يكفي ليناسب أغلفة آلات الأدوات الضيقة دون التضحية بالأداء.
يتم شحن طراز B100 مع عمود مستقيم (قطر 10 مم) ومشفر نبضي FANUC Alpha iA1000، مما يتيح تغذية راجعة للموضع عالية الدقة وهي ضرورية للتحكم في السيرفو بالحلقة المغلقة. لا يوجد فرامل مدمجة في هذا التكوين، مما يحافظ على حجم صغير وقصور ذاتي منخفض - قصور ذاتي للدوار هو 0.000526 كجم * متر مربع.
المواصفات الفنية في لمحة
| المعلمة |
القيمة |
| القدرة المقدرة |
0.75 كيلو واط / 1.0 حصان |
| السرعة المقدرة |
4000 دورة في الدقيقة |
| السرعة القصوى |
5000 دورة في الدقيقة |
| عزم الدوران عند التوقف |
2.0 نيوتن متر |
| عزم الدوران الأقصى |
8.3 نيوتن متر |
| التيار عند التوقف |
3.5 أمبير (فعال) |
| ثابت عزم الدوران |
0.57 نيوتن متر/أمبير (فعال) |
| قصور ذاتي للدوار |
0.000526 كجم * متر مربع |
| مقاومة المنتج |
1.1 أوم |
| ثابت الوقت الحراري |
20 دقيقة |
| نوع العمود |
مستقيم، قطر 10 مم |
| المشفر |
مشفر نبضي Alpha iA1000 |
| الوزن |
4.3 كجم |
أين يُستخدم
يُعد A06B-0205-B100 مناسبًا بشكل طبيعي لمراكز تشغيل CNC، ومراكز الخراطة، وآلات التفريز حيث تقترن محركات المحاور المدمجة بمضخمات السيرفو FANUC. كما يُستخدم في خلايا العمل الروبوتية، وخطوط التجميع الآلية، وأنظمة الجسر متعددة المحاور حيث يكون استجابة عزم الدوران الثابتة عند سرعات متغيرة أمرًا غير قابل للتفاوض.
تم تصميم سلسلة Alpha iF مع مراعاة التكامل - تعمل هذه المحركات ضمن النظام البيئي الأوسع للسيرفو FANUC، مما يجعل إعداد المعلمات واستكشاف الأخطاء وإصلاحها أمرًا مباشرًا للمهندسين المألوفين بالفعل بأنظمة CNC FANUC. تغذي مخرجات المشفر النبضي مباشرة إلى محركات السيرفو FANUC دون الحاجة إلى تكييف إشارة إضافي.
التوافق وقابلية التبادل
هذا المحرك متوافق مع وحدات مضخم السيرفو FANUC من عائلة مضخمات αi. يمكنه استبدال المحركات البالية أو التالفة في تركيبات الآلات الحالية دون الحاجة إلى تغييرات في معلمات القيادة في معظم الحالات. عند البحث عن بديل، تحقق دائمًا من تكوين العمود ونوع المشفر مقابل الوحدة الأصلية - يمكن أن تعني الاختلافات الطفيفة في رموز اللواحق اتجاهات موصلات مختلفة أو أبعاد عمود مختلفة.
أسئلة متكررة
س1: ما هو الفرق بين A06B-0205-B100 و A06B-0205-B000؟
ج1: يكمن الاختلاف الرئيسي في تكوين العمود والموصل. يتميز إصدار B100 بعمود مستقيم بدون مفتاح، بينما B000 هو التكوين الأساسي - تختلف تفاصيل تخطيط العمود والموصل بين متغيرات اللواحق. تحقق دائمًا من لاحقة المحرك الأصلي قبل طلب بديل.
س2: أي محرك سيرفو FANUC متوافق مع هذا المحرك؟
ج2: تم تصميم هذا المحرك للعمل مع مضخمات السيرفو من سلسلة FANUC αi. يتواصل المشفر النبضي Alpha iA1000 على B100 بشكل أصلي مع أنظمة CNC FANUC باستخدام FSSB (ناقل السيرفو التسلسلي FANUC). استشر وثائق القيادة لتعيين المحور وإعدادات المعلمات.
س3: هل يتضمن A06B-0205-B100 فرامل تثبيت؟
ج3: لا. لا يتضمن تكوين B100 فرامل تثبيت مدمجة. إذا كان تطبيقك يتطلب فرملة المحور - على سبيل المثال، محور رأسي يجب أن يحافظ على موضعه عند قطع الطاقة - فستحتاج إلى طراز مزود بفرامل، يمكن التعرف عليه برمز لاحقة مختلف.
س4: ما هو العمر التشغيلي المتوقع، وما الذي يسبب الفشل عادةً؟
ج4: في ظل ظروف التشغيل العادية والصيانة المنتظمة، تُعرف محركات FANUC Alpha iF بعمرها التشغيلي الطويل. تشمل أوضاع الفشل الأكثر شيوعًا تدهور المشفر، وتآكل المحامل، وتدهور عزل اللفائف الناتج عن ارتفاع درجة الحرارة أو الاهتزاز المفرط. الحفاظ على المحرك ضمن ظروف الحمل ودرجة الحرارة المحيطة المقدرة يطيل عمره التشغيلي بشكل كبير.
س5: هل يمكن إصلاح هذا المحرك، أم يجب استبداله بالكامل؟
ج5: كلا الخيارين ممكنان اعتمادًا على نوع الفشل. غالبًا ما تتعامل مرافق الإصلاح المعتمدة من FANUC مع أعطال المشفر واستبدال المحامل. بالنسبة للتلف في اللفائف أو التلف الميكانيكي الشديد، يكون الاستبدال عادةً أكثر فعالية من حيث التكلفة. تتوفر وحدات مجددة في السوق ويمكن أن تكون بديلاً عمليًا عندما تكون أوقات تسليم المخزون الجديد الأصلي طويلة.
