FANUC A06B-0205-B200 محرك خدمة AC
ألفا iF 2/5000 مع عمود مفتاح
الفرق الرئيسي: نقل الطاقة الميكانيكية

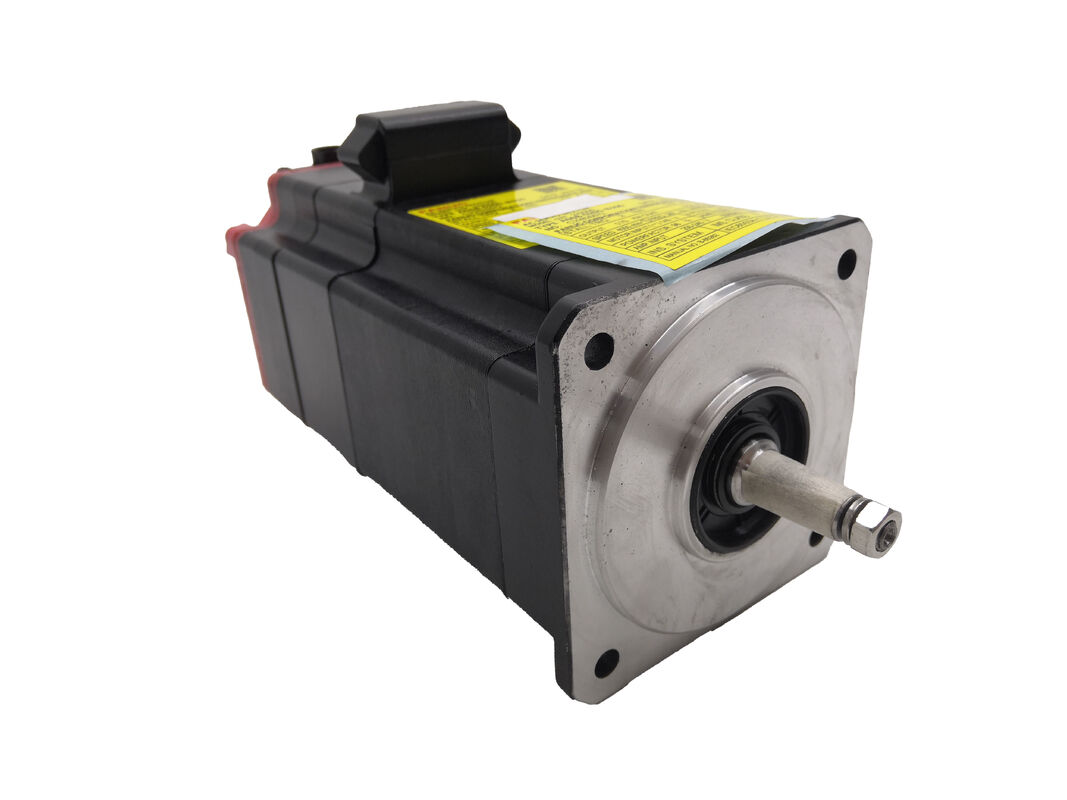

يحتوي محرك FANUC A06B-0205-B200 AC servo من سلسلة Alpha iF 2/5000 على نفس جوهر المحرك المثبت مثل عائلة B الأوسع ،ولكن تم تصميمها مع عمود مستقيم φ10 ملم يتضمن مفتاحهذا التثبيت الميكانيكي يوفر نقل عزم الدوران الإيجابي، والقضاء على الاعتماد على الاحتكاك وحده لنقل قوة الدوران.
يوفر هذا المحرك قوة مقياسية تبلغ 0.75 كيلوواط (1.0 حصان) عند 4000 دورة في الدقيقة مع أقصى سرعة تصل إلى 5000 دورة في الدقيقة. إنه يولد عزم دوران ثابت يصل إلى 2.0 Nm ودورة قصوى تصل إلى 8.3 Nm عند الحاجة. يزن فقط 4.يزن 3 كجم، يحتفظ ببناء خفيف دون المساس بالأداء.يوفر مكترح النبضات المدمج FANUC Alpha iA1000 ردود فعل الموقف عالية الدقة الضرورية لدقة الحلقة المغلقة في تطبيقات CNC.
المواصفات التقنية
| الناتج القياسي |
0.75 كيلوواط / 1.0 حصان |
| السرعة المسجلة |
4,000 دورة في الدقيقة |
| السرعة القصوى |
5,000 دورة في الدقيقة |
| عزم الدوران |
2.0 Nm |
| أقصى عزم الدوران |
8.3 نيم |
| التيار الوقائي |
3.5 A (rms) |
| ثابت العزم |
0.57 Nm/A (rms) |
| ثابت المجال الكهرومغناطيسي الخلفي |
20 فولت (rms) / 1000 دقيقة-1 |
| مقاومة الدرع |
1.1 Ω |
| عزم الدوار |
0.000526 كجم*م2 |
| ثابت الزمن الميكانيكي |
0.005s |
| ثابت الوقت الحراري |
عشرون دقيقة |
| الاحتكاك الساكن |
0.2 نيمتر |
| نوع العمود |
مستقيم مع المفتاح، φ10 مم |
| مُشفر |
رمز النبضات ألفا iA1000 |
| الوزن |
4.3 كجم |
| تمسك بالفرامل |
غير مدرجة |
الميزة الرئيسية في التطبيقات الصناعية
يوفر تكوين العمود المفتاح فوائد حاسمة في التطبيقات التي تتطلب قفل ميكانيكي إيجابي في ظل ظروف عزم دوران ديناميكي أو عكس.على عكس العمود السلس التي تعتمد فقط على قوة التشابك القابضة، يمنع المفتاح من الدوران النسبي بين العمود والحمل ، مما يضمن نقل عزم دوران موثوق به في البيئات الصعبة.
هذا التصميم ذو قيمة خاصة في محركات محور التغذية على آلات الطحن ، الطاولات الدوارة ، رؤوس المؤشر ، وأي تطبيق حيث تكون الأحمال ثنائية الاتجاه شائعة.الـ Alpha iA1000 الكودر النبض يتواصل عن طريق FANUC FSSB (FANUC سيرفو الحافلة المسلسلة) عندما يتم توصيلها إلى مكبرات سيرفو سلسلة αi المتوافقة، تمكن التحكم الدقيق متعدد المحاور CNC.
تطبيقات نموذجية
- مراكز معالجة CNC ومراكز التدوير - محركات المحور التي تتطلب صفر ردود الفعل العكسية وتسامح الانزلاق
- محركات الطاولة الدوارة ومحركات محور الفهرسة - التطبيقات التي تستفيد من الاتصال المفتاحي تحت حمل القطع
- أنظمة التجميع الآلي وآليات التأثير النهائي - حيث يكون من الضروري تحديد الموقع المتكرر تحت حمولة متغيرة
- الارتباط المباشر بمفاصل الكرات أو صناديق التروس - تبسيط تصميم الارتباط وتحسين موثوقية نقل عزم الدوران
اعتبارات بديلة
عند استبدال المحركات في عائلة A06B-0205 ، تحقق من تكوين العمود لضمان التوافق.و B000 (عمود الشفرة) متطابقة كهربائيا ولكن تتطلب أقواس مختلفةإن تثبيت نوع غير صحيح للعمود يمكن أن يضع في خطر نقل عزم الدوران وأداء النظام.
الأسئلة الشائعة
ما هو الفرق بين A06B-0205-B200 والمتغيرات B100 أو B000؟
الأداء الكهربائي للمحرك متطابق في جميع المتغيرات الثلاث. التمييز ميكانيكي بحتة: B000 يستخدم عمود مخفف ، B100 لديه عمود مستقيم عادي (φ10 مم) ،و B200 يحتوي على عمود مستقيم مع مفتاح (φ10 ملم)الاختيار يعتمد على تصميم ربطك أو محور الحمل.
هل A06B-0205-B200 يحتوي على فرامل الاحتفاظ؟
لا، هذا التغيير لا يتضمن فرامل متكاملة. بالنسبة للمحاور الرأسية أو التطبيقات التي تتطلب وضع إيقاف التشغيل،اختيار نسخة مجهزة بالمكابح تم تحديدها بـ "4" في الرقم الثالث من اللاحظة (e)على سبيل المثال، سلسلة B4XX).
أي مُضخّم FANUC متوافق مع هذا المحرك؟
تم تصميم A06B-0205-B200 للاستخدام مع مكبرات FANUC αi series servo. يتواصل مكبر النبض Alpha iA1000 بشكل أصلي مع أنظمة FANUC CNC عبر FSSB.التحقق من تصنيف بطاقة محور المضخم مقابل التيار الوقائي للمحرك 3.5 A (rms) وحد أقصى لتيار القيادة 20 A (الذروة).
هل يمكن استخدام هذا المحرك كبديل مباشر لـ B200 من محرك ألفا iS القديم؟
في حين أن سلسلة ألفا iF و Alpha iS تتشارك أبعادًا مادية مماثلة ، تختلف توافقية المشفر ومزج المضخات بين الأجيال.تأكيد أن المضخم الاستبدالي يدعم مكيف Alpha iA1000 وأن معايير المحرك في CNC تتطابق مع ملف iF 2/5000 لمنع عدم الاستقرار أو أخطاء الإنذار.
ما هي أكثر نقاط الفشل شيوعًا على هذا المحرك، وهل يمكن إصلاحها؟
ويعتبر مكفر النبض Alpha iA1000 هو المكون الأكثر شيوعًا للخدمة ، مع تدهور يظهر عادةً على شكل تحديد المواقع غير المنتظم أو إنذارات ردود الفعل.تآكل المحامل في تطبيقات دورة عالية هو مشكلة أخرى متكررةكلاهما يمكن إصلاحه بواسطة مقدمي خدمات FANUC المؤهلين ويمثل عموما حلولا أكثر اقتصادية من استبدال المحرك بالكامل.
FANUC A06B-0205-B200 هو مكون بديل من OEM. تأكد دائمًا من تكوين العمود ونوع الترميز وتوافق مكبر الصوت مع وثائق الجهاز قبل التثبيت.
