| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0212-B001 |
تبدو أرقام عزم الدوران القصوى جيدة في ورقة البيانات. ما تقيسه بيئة الإنتاج فعليًا هو شيء مختلف: ما إذا كان المحور يحافظ على تفاوتاته عند الجزء الأول والجزء 10,000. ما إذا كان تشطيب السطح في الدورة الأخيرة من الوردية يطابق الأول. ما إذا كان المحرك يقدم متغيرات يتعين على CNC تعويضها، أو يبقى هادئًا ويترك نظام التحكم يقوم بعمله.

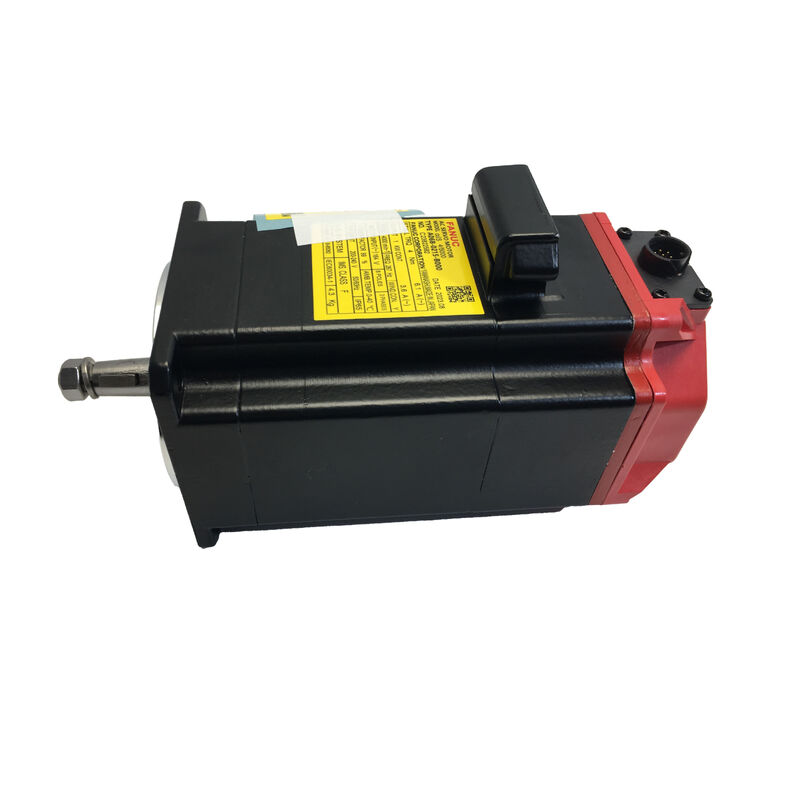

تم بناء Fanuc A06B-0212-B001 حول مجموعة المعايير الثانية. ينتمي إلى سلسلة محركات سيرفو βis من FANUC - وهي الفئة المدمجة من خط إنتاج يشغل أدوات الآلات في كل قطاع تصنيع رئيسي - ويعمل بدون فرامل مدمجة، وتم تكوينه لتطبيقات المحور الأفقي حيث لا يكون تثبيت الجاذبية جزءًا من المعادلة. ما يبقى هو محرك مُحسَّن لما يحتاجه محور التغذية فعليًا: حركة دقيقة وقابلة للتكرار يتم تسليمها باستمرار عبر يوم الإنتاج الكامل، متصلة مباشرة بنظام محرك FANUC بدون عبء التوافق الذي يأتي مع البدائل غير المصنعة للمعدات الأصلية.
| المعلمة | التفاصيل |
|---|---|
| السلسلة | βis — محرك سيرفو AC |
| الفرامل | لا شيء (تكوين B001) |
| المشفر | مشفر تسلسلي مطلق عالي الدقة |
| حماية الجسم | IP65 |
| حماية نهاية العمود | IP67 |
| التبريد | تبريد ذاتي، حمل حراري طبيعي |
| توافق المحرك | سلسلة FANUC βi SVU / βi SVM |
| توافق CNC | FANUC 0i-D، 0i-F، 30i، 31i، 32i |
مشفر مطلق — وعي بالمحور بدون بنية تحتية. يتم تخزين بيانات الموضع باستمرار في المشفر التسلسلي، بشكل مستقل عن أي بطارية خارجية أو نظام مرجعي ميكانيكي. عند إعادة تشغيل الجهاز — سواء بعد إيقاف مخطط له، أو إيقاف طوارئ، أو انقطاع التيار الكهربائي — يعرف المتحكم بالفعل مكان المحور بالضبط. لا حاجة لروتين الترحيل. لا تأخير في إعادة التموضع. تبدأ الدورة التالية من موضع معروف ومتحقق منه.
IP67 عند نهاية العمود — التفاصيل التي تحدد طول العمر. مانع تسرب العمود هو النقطة الأكثر تعرضًا للمحرك. في بيئات التشغيل النشطة، لا يتناثر سائل القطع فحسب — بل يتكثف، وينتقل، ويتسلل إلى أي فجوة يوفرها الغلاف. تصنيف IP67 على مانع تسرب العمود هو المواصفات التي تمنع سائل التبريد من الدخول إلى المشفر وتجويف المحمل على المدى الطويل، وليس فقط خلال الأسابيع الأولى من التشغيل.
تسليم عزم الدوران الذي لا يتغير مع السرعة. تمثل تموجات عزم الدوران عند السرعات المنخفضة خاصية للمحرك تنتقل مباشرة إلى الأسطح المصنعة أثناء عمليات التشطيب. تتحكم هندسة لف βis في عدم انتظام هذا الإخراج عبر نطاق سرعة التشغيل الكامل. النتيجة هي اتساق تشطيب السطح الذي يأتي من سلوك المحرك نفسه، وليس من اضطرار CNC إلى التعويض عنه.
التوازن الحراري من خلال التشغيل المستمر. ينتج المحرك الذي يستقر درجه حرارته في وقت مبكر من الوردية ويحافظ عليها سلوكًا متوقعًا للمحور من الساعة الأولى إلى الساعة العاشرة. تم اختيار كل من فئة العزل واختيار المحامل في A06B-0212-B001 للخدمة المستمرة — وليس للآلات التي تعمل وتتوقف مع فترات تبريد ممتدة بين العمليات.
حجم الإطار الذي يفتح خيارات التركيب. يتناسب غلاف βis المدمج مع منصات الآلات التي لا تتسع لمحركات السيرفو الأكبر حجمًا. هذا ليس قيدًا على الأداء — بل هي خاصية تصميم محددة تجعل هذا المحرك مناسبًا لفئة من الآلات التي لا تتسع لأي شيء أكبر.
فكر في تطبيقات CNC حيث يُتوقع من محرك محور التغذية القيام بعدد كبير من الدورات، في مساحة تركيب صغيرة نسبيًا، مع تفاوتات لا تسمح بأن يكون المحرك متغيرًا في الأداء. هذا هو الملف الشخصي الذي يعالجه هذا المحرك.
مخارط CNC المدمجة. التحكم في تغذية المحور X و Z على مراكز الخراطة التي تعمل بأعداد دورات متوسطة إلى عالية. يضمن المشفر المطلق أن المرجع الموضعي سليم عبر تغييرات الدُفعات وانتقالات الورديات دون الحاجة إلى تسلسل ترحيل بين الأجزاء.
مراكز التشغيل العمودي الصغيرة. في منصات VMC المدمجة، يعد مساحة تركيب المحرك المتاحة قيدًا صارمًا. يحل إطار βis الصغير مشكلة المساحة دون التخلي عن مواصفات المشفر أو توافق المحرك الذي يعتمد عليه نظام تحكم FANUC.
مراكز الحفر والتنصت. يعكس محور التغذية في مركز التنصت اتجاهه باستمرار طوال يوم الإنتاج. القصور الذاتي المنخفض والاستجابة السريعة لعزم الدوران هي خصائص المحرك التي تحافظ على اتساق أوقات الدورات وتمنع تراكم الخطأ الموضعي عبر الدورات.
المحاور الثانوية والمساعدة. تتطلب الطاولات الدوارة، ومغيرات الأدوات، وأنظمة إزالة الرقائق، وآليات تحديد موضع الألواح على الآلات متعددة العمليات توافق بروتوكول FANUC وتحديد موضع موثوق به، ولكنها لا تتطلب الحجم المادي أو سعة الإخراج لمحرك من سلسلة αi. سلسلة βis هي الفئة الصحيحة لهذه الأدوار، ويقع A06B-0212-B001 في نهايتها المدمجة.
تتحرك محركات سيرفو FANUC المستعملة، والمجددة، والمُعاد تصنيعها عبر السوق بكميات كبيرة. بعض هذا المخزون شرعي ومفصح عنه بشكل صحيح. حصة كبيرة منه ليست كذلك — وحدات ذات تاريخ تشغيل غير مُعلمة على هذا النحو، مقدمة جنبًا إلى جنب مع المخزون الجديد بطرق تجعل التمييز سهل الفقدان.
المشكلة العملية ليست فرق السعر. إنها فجوة المعلومات. المحرك المُجدد الذي يصل ويبدو نظيفًا لا يخبرك بعدد الساعات التي سجلها المشفر، أو عدد الدورات الحرارية التي مرت بها عوازل اللف، أو ما إذا كانت المحامل تحمل إجهادًا داخليًا من حالة تحميل سابقة. هذه المعلومات لا تظهر على الجزء الخارجي للمحرك. تظهر لاحقًا، في الإنتاج، كخطأ متابعة للمحور يزداد تدريجيًا، أو خطأ مشفر متقطع، أو ضوضاء محامل تتطور بعد أشهر من الخدمة.
البدء بوحدة A06B-0212-B001 جديدة يلغي هذا الشك. محامل المصنع. مشفر عند صفر ساعة. عوازل اللف في بداية عمر خدمتها. ضمان كامل من الشركة المصنعة للمعدات الأصلية ساري المفعول من تاريخ التركيب. سيعمل المحرك داخل آلة، دون رقابة، لسنوات. الحالة التي يبدأ بها هي الأساس الذي يبني عليه كل شيء آخر.
قبل أن يكون المحرك في الآلة: تحقق من مطابقة تصنيف وحدة مضخم βi مع مواصفات التيار للمحرك. لا يظهر عدم التطابق هنا حتى التشغيل الأول، وحلّه في خزانة المحرك يكلف وقتًا أكثر من اكتشافه في مرحلة التخطيط. تحقق أيضًا من أبعاد العمود ومواضع الموصلات مقابل رسم تركيب الآلة — تسببت افتراضات الأبعاد بين أجيال βis في مشاكل تركيب كان من الممكن منعها بفحص الرسم.
عند التشغيل الأول: قم بتشغيل المحور عبر حركة تشخيصية منخفضة السرعة قبل الالتزام بمعلمات الإنتاج. تأكد من أن تغذية المشفر نظيفة، وأن خطأ المتابعة ضمن المواصفات، وأن المحرك لا يبلغ عن أي أعطال. يستغرق هذا بضع دقائق ويؤسس خط أساس للمقارنة أثناء فحوصات الخدمة المستقبلية.
أثناء خدمة الإنتاج: راقب خطأ متابعة المحور عبر شاشة تشخيص CNC بشكل دوري. الاتجاه البطيء الصاعد على مدى أسابيع — بدلاً من إنذار صارم مفاجئ — هو التحذير المبكر المميز لتدهور مانع تسرب كابل المشفر في البيئات المعرضة لسائل التبريد. عند معالجته في تلك المرحلة، يكون الإصلاح هو استبدال الكابل المجدول في نافذة صيانة مخطط لها. إذا تُرك ليتفاقم، فإنه يصبح توقفًا غير مخطط له.
للوحدات المخزنة: حافظ على درجة حرارة التخزين بين 0 درجة مئوية و 40 درجة مئوية، والرطوبة النسبية أقل من 75%، مع عدم وجود تكثف. قم بتدوير العمود يدويًا كل ستة أشهر لمنع تآكل المحامل تحت حمل التلامس الثابت المستمر. احتفظ بالوحدة في عبوتها الأصلية المختومة حتى يوم التركيب.
س1: هل يتضمن A06B-0212-B001 فرامل مدمجة؟ لا. يشير اللاحقة B001 إلى تكوين بدون فرامل. تم تصميم هذا المحرك للاستخدام على المحور الأفقي حيث لا يحتاج الحمل إلى تثبيت ميكانيكي عند إزالة الطاقة. تتطلب التطبيقات التي تتضمن محاور عمودية أو ظروف تحميل بالجاذبية متغيرًا مزودًا بفرامل ضمن سلسلة βis — A06B-0212-B001 ليس المواصفات الصحيحة لحالات الاستخدام هذه.
س2: ما هو المضخم المطلوب لتشغيل هذا المحرك؟ تم تصميم A06B-0212-B001 للاستخدام مع مضخمات سيرفو سلسلة FANUC βi SVU أو βi SVM. يجب أن تتطابق سعة وحدة المضخم مع التيار المقنن للمحرك — تحقق من الاقتران الصحيح قبل الطلب. هذا هو أحد الفحوصات التي يتم تخطيها بشكل متكرر والأكثر مسؤولية بشكل موثوق عن إنذارات المحرك عند بدء التشغيل الأول.
س3: هل سيعمل هذا المحرك كبديل لوحدة β-series أقدم؟ ليس كبديل مباشر للتوصيل والتشغيل. تستخدم سلسلة βis بروتوكول مشفر تسلسلي محدث مقارنة بسلسلة β الأصلية، مما يتطلب تغييرات في معلمات CNC بعد التركيب. قد تختلف مواضع الموصلات المادية أيضًا بين أجيال المحركات. تحقق من الملاءمة وخطط لمراجعة المعلمات قبل تشغيل المحور — لا تفترض التوافق العكسي من اسم السلسلة المشترك.
س4: ما هي أنظمة FANUC CNC التي تدعم هذا المحرك؟ A06B-0212-B001 متوافق مع وحدات التحكم من سلسلة FANUC 0i-D، 0i-F، 30i، 31i، و 32i عند اقترانه بمضخم سيرفو مناسب من سلسلة βi. بالنسبة لأجيال وحدات التحكم خارج هذا النطاق، يجب تأكيد التوافق بشكل مستقل قبل تحديد هذا المحرك.
س5: كيف يمكنني التحقق من أن الوحدة جديدة قبل الشراء؟ تصل الوحدات الجديدة في عبوات FANUC مختومة مع ملصقات أصالة سليمة، وعمود لا يظهر عليه أي تآكل أو علامات تلامس عند المجاري، ورقم تسلسلي بدون تاريخ خدمة سابق. اطلب من البائع تأكيد حالة المخزون الجديد كتابيًا وتقديم وثائق المصدر إذا طُلب ذلك. إذا تم فتح العبوة أو كانت تفاصيل المصدر غير متوفرة، فهذا يستدعي التوضيح قبل إتمام عملية الشراء.
