| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0212-B100 |

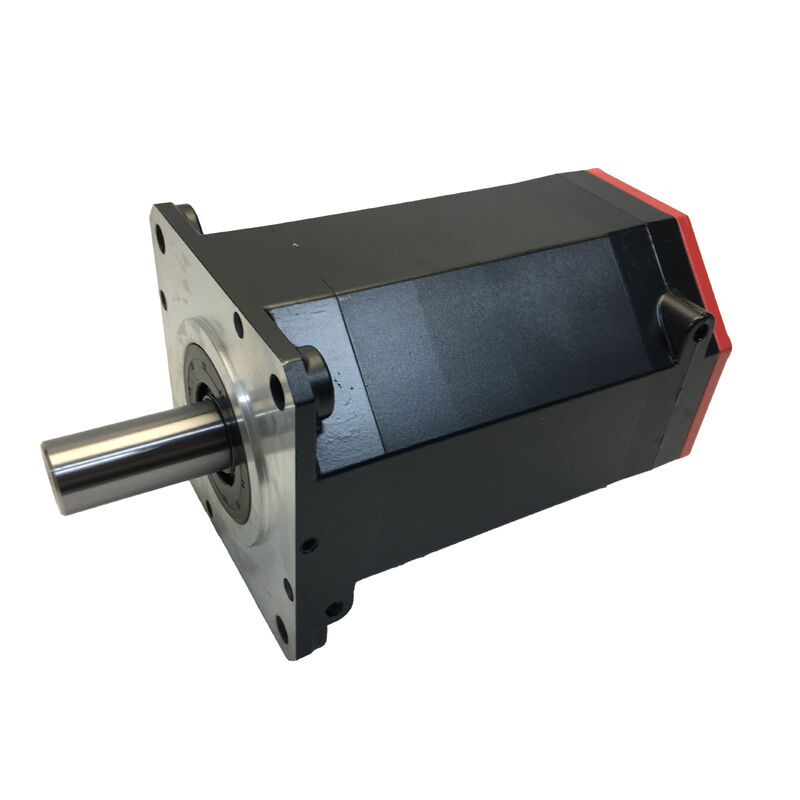

رقم الجزء:A06B-0212-B100
أيضاً بحثت عن:A06B0212B100، فانوك A06B-0212-B100، فانوك A06B0212B100
طراز السيارات:αiS 2/5000
التصنيف:فانوك ألفا iS السلسلة AC الحامل الخادم بدون فرشاة 5000 دورة في الدقيقة، عمود سلس مستقيم، بدون مكابح، الكامل A1000 كود النبض، IP65
السرعة هي السمة المميزةفانوك A06B-0212-B100. في5،000 دورة في الدقيقة، هذا αiS 2/5000 يقع في نهاية عالية السرعة من عائلة Fanuc ألفا iS محركات الخدمة تعمل بسرعة أكبر من محركات 4000 دورة في الدقيقة التي تغطي معظم محاور تغذية مركز التصنيع،و فوق 3محركات بطيئة القيادة في الأداء الثقيل. عند عزم دوران 2Nm، فإنه ليس محرك عالية العزم. But for axes where traversal speed and dynamic responsiveness are the design drivers — and where the load torque demand stays within the 2 Nm envelope — the αiS 2/5000 delivers what those applications need.
A06B-0212-B100 يأتي في أبسط تكوين في عائلة αiS 2:عمود مستقيم سلس، لا وجود للكبح الكهرومغناطيسي، Alpha i A1000 رمز النبض المطلق. يرمز اللاحق B100 إلى هذا التكوين بدون مكابح. بالنسبة للمحاور الأفقية حيث يحتفظ القفل الخدمي بموقف كاف في الراحة والقيام بسرعة عالية السرعة هو متطلب الأداء ،هذه هي المواصفات الصحيحة والكاملة.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A06B-0212-B100 |
| طراز المحرك | αiS 2/5000 |
| السرعة المسجلة | 5,000 دورة في الدقيقة |
| عزم الدوران | 2 نيمتر |
| فولتاج التغذية | ثلاثي المراحل 200 فولت AC |
| مبرمج النبضات | ألفا i A1000 (مطلقات السلسلة) |
| دقة الترميز | 1,000،000 نبض/دورة |
| نوع العمود | مستقيم ، سلس (ST ، SLK بدون مفتاح) |
| الفرامل الكهرومغناطيسية | لا شيء |
| تصنيف الحماية | IP65 |
| فئة العزل | الفئة F |
| درجة الحرارة المحيطة (العملية) | 0°C إلى +40°C |
| درجة حرارة التخزين | -20°C إلى +60°C |
| مكبرات متوافقة | مكبرات الخدمة من سلسلة Fanuc αi (αiSV) |
| عناصر التحكم المتوافقة | سلسلة Fanuc 0i، 15i، 16i، 18i، 21i، 30i، 31i، 32i |
| الوضع | متاحة جديدة، منشأة جديدة، وإصلاح |
يتضمن كل تصميم لمحرك الخدمة تعويضًا بين السرعة والدوران عند حجم مادي معين ومستوى طاقة معين.رقم عزم الدوران "2" متواضع لمحرك Fanuc alpha iS، ولكن سرعة "5000" دورة في الدقيقة هي في سقف نطاق سرعة عائلة α iS القياسية.
هذا التكافؤ منطقي لأنواع محددة من محاور الماكينات: مراكز معالجة CNC ذات الحجم الصغير مع مجموعات طاولة خفيفة الوزن والسرعة السريعة عبر هو ما يقلل من وقت الدورة استخدام محركات عالية السرعة الصغيرة عزم الدوران بكفاءةمحرك 5000 دورة في الدقيقة يدفع مخرط كرة 4 ملم ينتج سرعة 20 م / دقيقة خطية مباشرة ، دون أي تخفيض وسيط.أن قدرة القيادة المباشرة السريعة هي بالضبط ما يتطلبه تصميم المحور.
ينطبق نفس المنطق على آلات الحفر والحفارات ومعدات CNC الخاصة الصغيرة حيث تحتاج المحاور المدمجة ذات الأحمال الخفيفة إلى التحرك بسرعة ووضعها بدقة.αiS 2/5000 تغطي غلاف العمل دون عقوبة الوزن والحجم من محرك عزم أكبر.
العمود على A06B-0212-B100 مستقيم وسلس بدون مفتاح ، بدون شفرة. يحدد Fanuc هذا ST (مستقيم) و SLK (ملس) في الوصف الكامل للمحرك.بالنسبة لمصممات الارتباط المستخدمة على هذه الفئة من المحركات ، وربط القرص المرن، وجمعية ربط الكرة المباشرة
عند عزم دوران ثابت 2 Nm ، تكون قوة الضغط الاحتكاكية من ربط مقعد منقسم محدد بشكل صحيح كافية تمامًا. يجب اختيار الربط عند طلب القمم للقومة أو أعلى من المحور ،الذي لـ 5،000 دورة في الدقيقة المحرك مع 2 Nm قفاز سيقع عادة في نطاق 4 ٪ 6 Nm بمجرد إدراج عزم التسارع.الكتالوجات القياسية لربط الخدمة لديها منتجات مناسبة مباشرة لهذه المواصفات في قطر العمود من A06B-0212-B100.
استبدال بسيط: العمود السلس يسمح لنقطة الارتباط أن تنزلق بعد تخفيف المسامير، ونقطة محرك الاستبدال مثبتة دون محاذاة المفتاح.بالنسبة للآلات التي يكون استبدال محرك الخدمة إجراء صيانة مخطط له، هذه البساطة هي ميزة تشغيلية.
تتوفر إصدارات αiS 2/5000 مع مفتاح (تسمية KEY) تحت أرقام قطع مختلفة داخل سلسلة A06B-0212. بالنسبة إلى B100 ، يتم تأكيد العمود السلس بتسمية SLK.
لا يحدد اللاحق B100 أي مكابح كهرومغناطيسية. يتم الحفاظ على الموقف في الراحة بواسطة قفل الخدمة في Fanuc αi servo amplifierيقوم مبرمج النبض A1000 بمراقبة زاوية العمود باستمرار عند 1,000،000 حسابات لكل دورة، والمضخم يوفر التيار التصحيحي للحفاظ على الصفر بعد الخطأ.
بالنسبة للمحاور الأفقية دون حمولة جاذبية تعمل في اتجاه دوران العمود ، هذا موثوق به تمامًا.عقد قفل الخدمة على محور Fanuc المعدل جيدًا في الراحة هو ضيق للغايةلا يوجد ارتداء ميكانيكي، لا يوجد إرسال إلى تسلسل، لا يوجد دائرة مكابح 24 فولت في اللوحة،ولا يوجد شرط لتفتيش الفرامل في جدول الصيانة.
مجال التطبيق الطبيعي لـ αiS 2/5000وتتكون أساسا من محاور أفقية حيث يكون هذا التكوين دون مكابح صحيحاً ومفضل..
بالنسبة لأي محور يحتوي على مكون حمولة جاذبية (محاور عمودية ، محركات منحنية) ، يحمل المتغير المناسب ما يلي: الفرامل.تشمل أرقام أجزاء سلسلة A06B-0212-B500 أو B700 داخل عائلة A06B-0212 خيارات الفرامل الكهرومغناطيسية لهذه التطبيقات.
الـرمز النبض Alpha i A1000المجهزة على A06B-0212-B100 هيمكشف مطلق متسلسلعند 1،0001000 نبض لكل ثورةهذا هو نفس فئة المشفر المجهزة لـ αiS 8/4000 (A06B-0235-B000) وعائلة محركات Fanuc αi الأوسع.
لماذا الأمور المطلقةيحتفظ مكيف مطلق بموقفه خلال حوادث إيقاف التشغيل. عندما يتم تشغيل فانوك CNC بعد إيقاف التشغيل المخطط له، بعد توقف الإنذار،بعد عطلة نهاية الاسبوع، يقرأ مكبر خدمة αi الموقف المطلق لـ A1000 على الفور. يعرف CNC إحداثيات الماكينة الدقيقة لكل محور قبل أن يتحرك أي شيء. لا حاجة إلى دورة المرجع والعودة (التوجيه).لمركز معالجة ذو محاور متعددة مجهزة بمحركات تشفير مطلقة، وهذا يعني أن الآلة جاهزة للعمل في غضون ثوان من تشغيل بدلاً من بعد تسلسل توجيه طويل ومدروس بعناية.
الدقة عند 5000 دورة في الدقيقةمليون دورة في 5000 دورة في الدقيقة تعني أن حلقة تعليق السرعة تتلقى تحديثات وضعية دقيقة بشكل غير عادي في كل وحدة من الوقتهذا يترجم إلى عزم الدوران الخروج سلس مع أساسا لا وجود ضوضاء الكمية في إشارة السرعة, which is what allows the Fanuc servo to run at maximum speed without speed ripple — a characteristic that matters on high-speed traversal axes where vibration from velocity ripple would affect surface finish or machine dynamics.
بطارية احتياطيةيتم الحفاظ على العداد المطلق متعدد الدورات في A1000 من خلال إيقاف تشغيل بطارية احتياطية في مكبر Fanuc αi servo أو وحدة بطارية خزانة CNC.استبدال البطارية عندما يصدر CNC إنذار البطاريةالبطارية المفروضة بالكامل تقوم بإعادة ضبط العداد وتتطلب إرجاعاً قبل استئناف الإنتاج
تغطي عائلة Fanuc αiS نطاقًا واسعًا من عزم الدوران والسرعات. يقع αiS 2/5000 في نهاية عالية السرعة ، منخفضة عزم الدوران:
| النموذج | عزم الدوران | السرعة المسجلة | تطبيق نموذجي |
|---|---|---|---|
| αiS 2/5000 | 2 نيمتر | 5,000 دورة في الدقيقة | محاور CNC صغيرة، خفيفة عالية السرعة |
| αiS 4/4000 | 4 نيمتر | 4,000 دورة في الدقيقة | محاور مركزية مصنعة صغيرة |
| αiS 8/4000 | 8 Nm | 4,000 دورة في الدقيقة | محاور التغذية المتوسطة لمراكز التصنيع |
| αiS 12/4000 | 12 نيمتر | 4,000 دورة في الدقيقة | الغذاء الثقيل والحواف Z العمودية |
| αiS 22/4000 | 22 نيمتر | 4,000 دورة في الدقيقة | المحاور الرئيسية لمراكز التصنيع الكبيرة |
A06B-0212-B100 يعمل في أعلى نطاق السرعة في هذه العائلة.الارتقاء إلى αiS 4/4000 أو αiS 8/4000 يعني قبول سرعة أقل مقابل عزم دوران أعلى، وخطوة بعيدة جدا عندما المحور يحتاج حقا قدرة عبور 5000 دورة في الدقيقة.
A06B-0212-B100 يعمل معمكبرات الخدمة من سلسلة Fanuc αi (αiSV)على وجه التحديد αiSV 4 أو αiSV 8 عند هذا المستوى من الطاقة ، اعتمادا على تكوين محور الآلة.الـ A1000 الكودر النبض يتواصل عبر بروتوكول الكودر المتسلسل Fanuc المدعوم من قبل جميع مكبرات الجيل αi.
منصات Fanuc CNC المتوافقة تشملالسلسلة 0i-D، 0i-F، 15i، 16i، 18i، 21i، 30i-A، 30i-B، 31i-A، 31i-B، و 32iالمحرك غير متوافق مع مضاعفات سلسلة α السابقة التي سبقت الجيل αi ، أو مع مضاعفات سلسلة Fanuc β ، والتي تستخدم بروتوكول تشفير مختلف.
عند تركيب A06B-0212-B100 كبديل ، تحقق من أن معايير المحور في CNC تتطابق مع إدخال نوع المحرك αiS 2/5000 في قاعدة بيانات معايير المحرك في Fanuc.يمكن أن تؤدي المعلمات غير الصحيحة لنوع المحرك إلى الحد غير الصحيح للتيار، أداء غير مستقر للخدمة، أو أخطاء المضخم عند بدء التشغيل.
مراكز التصنيع الصغيرة عالية السرعة.محاور التغذية X و Y في مراكز التصنيع العمودية CNC ذات الشكل الصغير حيث كتلة الطاولة خفيفة وسرعة التقاطع السريعة هي محرك وقت الدورة.000 دورة في الدقيقة محرك يدفع المسمار الكري في سرعة خطية عالية على المسمار قصيرة المسافة دون الحاجة إلى مرحلة تخفيض.
آلات الحفر والحفر الحاسوبيمحاور تحديد المواقع X-Y في مراكز الحفر CNC ، وأجهزة التنصت ، ووحدات الحفر الجماعية حيث يهيمن تحديد المواقع السريع بين مواقع الثقوب على الدورة.السرعة العالية لـ αiS 2/5000 تقلل من وقت تحديد المواقع بين الثقوب؛ يوفر مكشف A1000 المطلق معلومات الموقع الفوري عند التشغيل.
آلات الحفر والإرسال بالإنترنتمحركات المحور الرئيسي على حفارات CNC، ومركبات صنع الإشارات،وآلات الطحن ذات الشكل الصغير حيث يسمح هيكل البوابة أو الطاولة الخفيف بالسرعات العالية والحملات القطعية تقع ضمن غلاف عزم الدوران 2 Nm.
محاور تحديد موقع معدات أشباه الموصلات والإلكترونيات.محاور تحديد المواقع الدقيقة في معدات الحفر PCB، محطات معالجة أشباه الموصلات،وآلات تجميع المكونات الإلكترونية حيث أن دورات تحديد المواقع قصيرة الدوران عالية السرعة هي المتطلب الأساسي للأداء.
تحديد المواقع بالليزر و محاور آلة القطعمحاور تحديد موقع رأس القطع الخفيفة الوزن في أنظمة القطع بالليزر ووضع العلامات ذات الشكل الصغير حيث تكون كتلة الرأس ضئيلة ويجب أن يعبر المحور بسرعة بين عناصر القطع.
السؤال 1: هل لدى A06B-0212-B100 مكشف مطلق أم إضافي؟
A06B-0212-B100 مجهزةرمزي الفئة i A1000 المسلسلعند 1،0001000 نبضة في الدورة الواحدة. المطلق يعني أن المحرك يحتفظ بموقف العمود متعدد الدورات من خلال حوادث إيقاف التشغيل عن طريق بطارية احتياطية في مكبر الخدمة Fanuc αi. عندما يتم تشغيل CNC ،يُعرف موقع المحور على الفور ، لا تحتاج إلى دورة توجيه مرجعية وعودة.هذا يختلف عن المتغيرات المكيفة الإضافية (المعينة بـ "i" في ما بعد مكيف) ، والتي تتطلب توجيهًا في كل تشغيل.
س2: ما هو الفرق بين A06B-0212-B100 و A06B-0212-B500 أو B705؟
الفرق الرئيسي هو الفرامل الكهرومغناطيسيةB100 ليس لديه فرامليتم الاحتفاظ بموقف المحور في الراحة بواسطة Fanuc servo lock.تتضمن الإصدارات B500 و B705 فرامل كهرومغناطيسية(الربيع المطبقة، والإفراج الكهربائي) للمحاور الرأسية والآليات التي تتطلب الاحتفاظ الميكانيكي في servo-OFF.يستخدم B705 مُشفّر نبضات مختلف (a64ia مُشفّر إضافي مع 64،000 ppr). جميع المتغيرات تتشارك نفس عزم الدوران الوقائي αiS 2/5000 والسرعة الاسمية. اختر B100 للمحاور الأفقية بدون عنصر الحمل الجاذبية؛ اختر متغير مكبح للمحاور الرأسية.
السؤال 3: أي مكبر Fanuc servo يحتاج A06B-0212-B100؟
A06B-0212-B100 يتطلبمضخم الخدمة من سلسلة Fanuc αi (αiSV)عادةً ماαiSV 4 أو αiSV 8وفقًا لتكوين الجهاز ، تشمل منصات CNC المتوافقة سلسلة Fanuc 0i-D / F و 15i و 16i و 18i و 21i و 30i و 31i.هذا المحرك غير متوافق مع أقدم الجيل الأول α أو αC سلسلة مكبرات، أو مع محركات Fanuc β-series ، والتي لا تستطيع فك رمز بروتوكول A1000 serial absolute pulse coder.
س4: ما الذي تغطيه تصنيف IP65، وهل هناك إصدار مع تصنيف أعلى؟
القياس A06B-0212-B100 يحملIP65- حماية كاملة ضد دخول الغبار وضد طائرات المياه الموجهة من أي اتجاه.#0100 اختلاف اللاحقة (A06B-0212-B100#0100)يحسن الختم إلىIP67، مما يوفر الحماية ضد الغرق المؤقت إلى عمق 1 متر. بالنسبة للآلات التي تتطلب فيضانات قوية من المبرد أو غسل، يجب تحديد الإصدار 0100.
س5: ما الذي يجب التحقق منه عند تركيب A06B-0212-B100 كبديل؟
ثلاثة عمليات تفتيش ضرورية قبل التشغيل.معايير المحور في CNCيتم تعيينها على رقم نوع المحرك αiS 2/5000 من دليل معايير الخدمة في Fanucملائمة محور الارتباطعلى العمود المستقيم السلس تأكد من أن عزم الدوران للشفرة المقسمة يلبي مواصفات مصنع الارتباط ويوفر الاحتكاك الكافي لمقاومة عزم الدوران القصوى للمحوربطارية احتياطيةفي مكبر αi الخدمة في حالة جيدة ؛ بطارية فارغة تعيد عداد الموقف المطلق وتتطلب دورة مرجعية عودة قبل استئناف الإنتاج.
