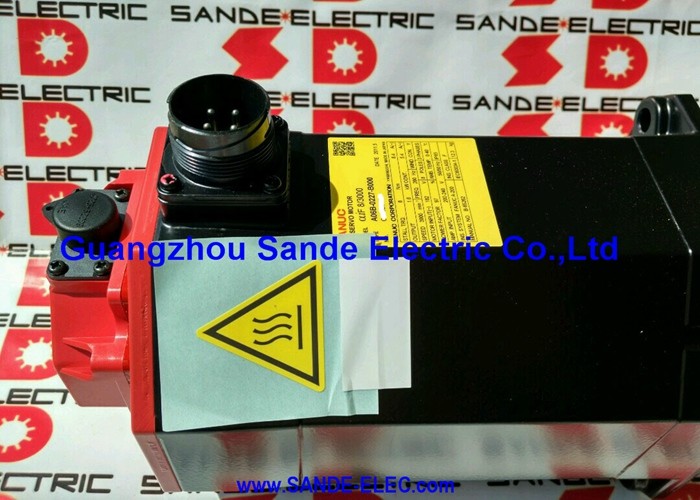

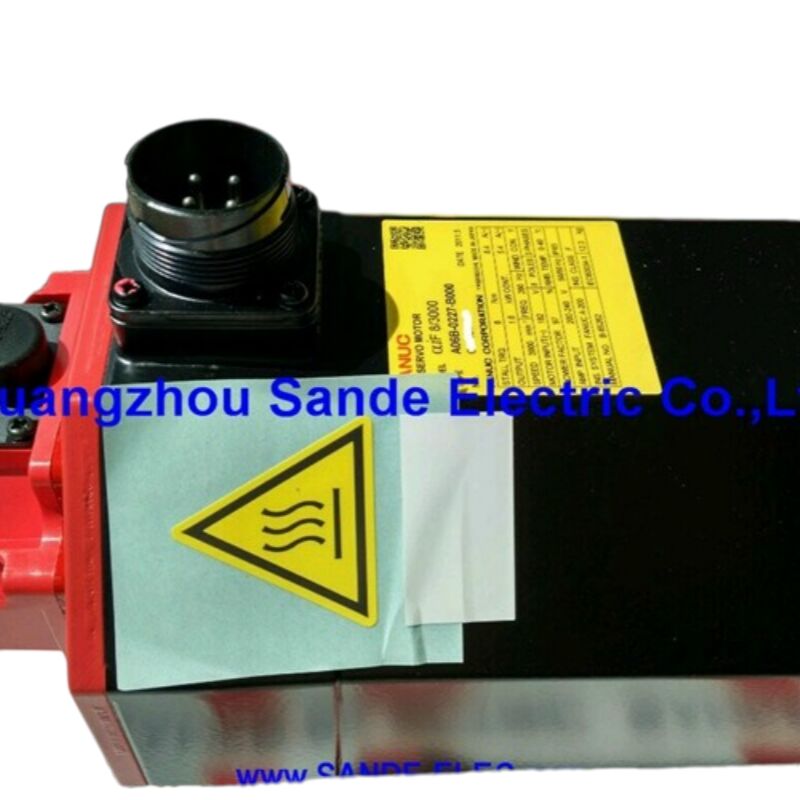

فانوك A06B-0212-B101 5000 دورة في الدقيقة αiS 2/5000 AC Servo Motor ، العمود المستقيم ، i1000 مدمج النبض المتزايد ، بدون مكابح

لمحة عامة عن المنتج

رقم الجزء:A06B-0212-B101

أيضاً بحثت عن:A06B0212B101 ، Fanuc A06B-0212-B101 ، FANUC A06B0212B101

طراز السيارات:αiS 2/5000

التصنيف:فانوك ألفا iS سلسلة AC الحركة الحركية بدون فرشاة 5000 دورة في الدقيقة، 2 Nm عزم الدوران، عمود سلس مستقيم، بدون مكابح، ألفا i i1000 مكيف النبض المتزايد، IP65

المحرك باختصار

الـفانوك A06B-0212-B101هو محرك سيرفو مضغوط عالي السرعة من سلسلة αiS ، وهو أصغر وأسرع محرك في عائلة محور تغذية الفا iS القياسية من Fanuc.5,000 دورة في الدقيقةمععزم دوران 2 Nm، وهي مبنية حول ملف تطبيق محدد: المحاور التي تحتاج إلى أقصى سرعة عمود واستجابة ديناميكية سريعة على الأحمال الخفيفة ، بدلاً من التشغيل المستمر بقوة عالية.

ما يفرق هذا الرقم الجزء من A06B-0212-B100 متطابقة على خلاف ذلك هو اختلاف رمز واحد.رمز النبض التدريجي ألفا i i10001،000،000 نبضات لكل ثورة، بروتوكول سلسلة، ولكنالزيادةهذا التمييز له عواقب تشغيلية حقيقية، والتي سيتم تناولها بالتفصيل أدناه، ومعرفة أنه أمر ضروري لكل من التثبيت الأولي واستبدال الميدان.

عمود سلس مستقيم، بدون مكابح، IP65 هذه هي خيارات التكوين الأساسية لـ B101.

المواصفات التقنية

i1000 مقابل A1000: التمييز بين المشفرات الذي يغير العملية

هذه هي النقطة التقنية الأكثر أهمية حول A06B-0212-B101، ومن السهل أن تفوت عند التقاطع بين أرقام الأجزاء.

محرك Fanuc αiS 2/5000 متوفر مع نوعين مختلفين من مشفرات النبض في 1،000،000 ppr:

ألفا i A1000 مطلق (النهاية B100)يحتفظ A1000 بموقع العمود متعدد الدوران من خلال حوادث إيقاف التشغيل عبر بطارية احتياطية في مكبر الخدمة. تشغيل CNC ، ويعرف كل محور بالضبط أين هو قبل أن يتحرك أي شيء.لا توجد حاجة لتحديد الموقع.

ألفا i i1000 إضافية (النهاية B101)تتبع i1000 موقعها بدقة أثناء التشغيل ولكنها لا تحتفظ بموقعها عند إيقاف التشغيل. في كل مرة يقوم فيها CNC بتشغيل أو يتعافى من فقدان الطاقة ، E-stop ،أو إنذار ‬ موقف المحور غير معروف حتىدورة المرجع والعودةيحرك المحور إلى علامة موقعه الأصلية فقط بعد ذلك يقوم جهاز CNC بتحديد الإحداثيات

كلا المشفرين يقدمان 1،000،000 ppr الدقة والتواصل عبر نفس بروتوكول فانوك التسلسلي. نوعية ردود الفعل السرعة ودقة الموقع أثناء التشغيل المستمر هي متساوية.الاختلاف يكمن بالكامل في سلوك إيقاف الطاقة.

بالنسبة لآلات الأدوات حيث دورة التوجيه هي جزء طبيعي ومعتمد من بدء التشغيل،الـ i1000 قابلة للعمل تماماً و الآلات المثبتة مع الـ B101 من جديد سيكون لها تسلسلات المرجع والعودة المبرمجة بالفعلالمشكلة تنشأ أثناء استبدال الحقل: إذا كان المحرك الفاشل على آلة كان B100 (مطلق) ، the B101 (incremental) is not a drop-in functional substitute without updating the CNC parameters to expect an incremental encoder and programming a reference-return procedure that did not previously exist.

5،000 دورة في الدقيقة عند 2 Nm: غلاف العمل

يتم تداول السرعة والعزم دائماً ضد بعضها البعض في حجم محرك مادي معين. يقع αiS 2/5000 في نهاية السرعة العالية والعزم المدمج لعائلة alpha iS.

ما يقدمه 5000 دورة في الدقيقة على محور آلةعلى مخرطة كرة 4 ملم ، 5000 دورة في الدقيقة تنتج سرعة عبور خطية 20 م / دقيقة في الارتباط المباشر بدون حاجة إلى تسريع أو خفض الحزام.بالنسبة لمراكز معالجة CNC الصغيرة وأجهزة الحفر التي يسهم فيها التجاوز السريع بين الثقوب أو الميزات بشكل رئيسي في وقت الدورة الإجمالي، هذه سرعة عبور مفيدة حقا.

ما تعنيه عزم دوران 2 نيم في الممارسة العملية.تحدد عزم الدوران القوة القصوى المستمرة عند سرعة الصفر.لا تستخدم في عمليات القطع الثقيلة على آلات CNC الكبيرةعلى مسدس 4 ملم مع كفاءة نموذجية، 2 نيم يدعم ما يقرب من 2.8 كيلونوتر من القوة المحورية.ومراحل تحديد المواقع التشغيلية المدمجة مع الثقة.

النطاق الطبيعي لمحرك αiS 2/5000 هو محاور صغيرة وسريعة وخفيفة الحمل ، وهي الطرف المعاكس من طيف التطبيق من محركات αiS 22/4000 الموجودة في مراكز التصنيع الأفقية الثقيلة.

عمود سلس مستقيم: واجهة سهلة الاستخدام

العمود على A06B-0212-B101 هو مستقيم وسلس معين ST (مستقيم) و SLK (ملس ، بدون مفتاح) في وصف محرك Fanuc الكامل.هذه هي الواجهة القياسية للاتصالات الدقيقة servo: ربطات النفخة المجزأة ، ربطات القرص ، ومحاور ربط على طراز القفل المشرق التي تلتصق بالعمود OD.

عند عزم دوران 2 Nm مع عزم دوران ذروة أثناء التسارع أعلى إلى حد ما ، يتم التعامل مع مجموعات مشبك الاحتكاك المحددة بشكل صحيح على نطاق العمل بأكمله دون انزلاق.يجب اختيار الارتباط لمتطلبات عزم دوران الذروة في دورة عمل المحور، ليس فقط شخصية الإيقاف.

العمود السلس يجعل استبدال المحرك بسيطاً، حرر مشبك الارتباط، انزع المحور،لا وجود للتحقق من أبعاد المفتاحبالنسبة للمواقع التي يتم فيها استخدام A06B-0212-B101 عبر عدة محاور - شائعة في تطبيقات مراكز التصنيع الصغيرة ومراكز الحفر - تتراكم هذه البساطة في كل حدث خدمة.

لا مكابح: عندما يكون قفل الخدمة كافيا

يتم الحفاظ على الموقف في حالة الراحة بواسطة وظيفة قفل الخدمة في مكبر الخدمة Fanuc αi. مع تشغيل حلقة الموقف وإبلاغ i1000 1 ،000،000 العد لكل دورة، المضخم يوفر التيار التصحيحي للحفاظ على الموقف المطلوب ضد أي اضطراب صغير.بالنسبة للمحاور الأفقية على الآلات التي لا تعمل فيها أي حمولة جاذبية على طول اتجاه المحور عند إيقاف الخدمة، هذا موثوق به تماما ودقيق.

منطقة تطبيق αiS 2/5000وتتألف تقريبا بالكامل من المحاور الأفقية حيث أن القفل هو الحل المناسب والكافيالفرامل على هذه المحاور ستضيف تعقيد اللوحة، دائرة 24 فولت، صيانة المرور، وتفتيش قرص الفرامل إلى جدول الصيانة، لا توفر أي فائدة وظيفية في المقابل.

عندما توجد محاور عمودية أو آليات منحنية على نفس الآلة،يجب أن تستخدم هذه المحاور متغير محرك مُكبح ‬ المتغيرات A06B-0212-B500 أو B705 ضمن خيارات مكابح حمل عائلة αiS 2/5000تم تحديد A06B-0212-B101 بشكل صحيح للمحاور الأفقية على هذه الآلات.

مكبرات متوافقة وأجهزة التحكم CNC

A06B-0212-B101 يعمل معمكبرات الخدمة من سلسلة Fanuc αi (αiSV)عادةً ماαiSV 4في هذا المستوى من الطاقة. يستخدم مبرمج النبض i1000 نفس بروتوكول ترميز Fanuc التسلسلي مثل A1000 ، لذلك لا يلزم أي كابلات خاصة أو أجهزة واجهة.يجب أن تحدد مجموعة معايير CNC نوع رمز i1000 للمحور؛ يقتضي تركيب B101 على محور تم إعداده سابقاً لـ B100 (مطلق) تحديث المعلمات ذات الصلة لنوع الترميز.

تتضمن أجهزة تحكم CNC المتوافقةسلسلة Fanuc 0i-D، 0i-F، 15i، 16i، 18i، 21i، 30i-A، 30i-B، 31i-A، 31i-B، و 32iالمحرك غير متوافق مع مضاعفات سلسلة α أو سلسلة αC السابقة ، أو مع محركات سلسلة Fanuc β ، والتي تستخدم دوائر واجهة تشفير مختلفة.

عائلة αiS 2/5000: حيث يتناسب B101 بين أشقائه

سلسلة المنتجات A06B-0212 تغطي تكوينات متعددة لنفس جسم المحرك αiS 2/5000:

B101 هو محرك عمود مستقيم بدون مكابح مع مكيف إضافي مناسبة للمحاور الأفقية على الآلات حيث يتم بالفعل إنشاء تسلسل إشعال الهومينج.

تطبيقات نموذجية

مركز التصنيع الرأسي CNC الصغير محاور X / Y.محركات الطاولة والسرج خفيفة الوزن في مراكز التصنيع المدمجة حيثوتقلل سرعة التجول من 1000 دورة في الدقيقة من وقت تحديد المواقع بين الميزات وتغطي ميزانية عزم الدوران 2 نيمر كتلة الطاولة المتواضعة وحملات القطع.

أجهزة حفر و توجيه لـ PCB CNC.محاور تحديد المواقع X-Y في مراكز حفر PCB ، آلات التوجيه ، ومعدات التجميع الإلكتروني. تقوم هذه الآلات بتنفيذ الآلاف من تحركات تحديد المواقع القصيرة في كل نوبة.يحتفظ ملف الحثالة المنخفض بوقت تحديد المواقع قصيرًا بقدر ما يسمح به عرض النطاق الترددي للمضخم.

حفر CNC وتوجيه الصورة الصغيرة.محركات المحور الأساسية على آلات حفر الإشارات، مجوهرات CNC، ومعدات الطحن الصغيرة الشكل.000 دورة في الدقيقة محرك يدفع هذه الهياكل النطاقية خفيفة الوزن عادة في السرعة القصوى دون أي آلية خفض وسيطة.

آلات الحفر والحفر السريعةX-Y axis drives on gang drill and CNC tapping machines where the axis must traverse between hole locations at maximum speed and position quickly enough that the drill-retract-traverse-approach cycle time is not axis-motion-limited.

محاور تحديد المواقع للأتمتة العامة.أي نظام أوتوماتيكي قائم على مكبر Fanuc αi يتطلب 5000 دورة في الدقيقة، وأداء خدمة 2 Nm مع عمود مستقيم، بدون مكابح، وتعزيز ردود الفعل عن الموقف.

الأسئلة الشائعة

س1: ما هو الفرق بين A06B-0212-B101 و A06B-0212-B100؟

الفرق الوحيد هو نوع رمز النبضB100 يحمل مكشف مطلق A1000يحتفظ المحرك بموقف عدة دورات من خلال إيقاف التشغيل ، ويعرف CNC إحداثيات المحور على الفور عند بدء التشغيل دون أي حركة توجيهية.يحتوي B101 على مكيف إضافي i1000يتم فقدان الموقف عند إيقاف التشغيل ، ويتطلب دورة مرجعية للعودة في كل مرة يتم فيها تشغيل CNC أو التعافي من توقف. جميع المواصفات الأخرىتكوين الفرامل، والأبعاد المادية متطابقة. تأكد دائمًا من نوع الترميز الذي تتوقعه CNC للآلة قبل طلب استبدال.

س2: هل A06B-0212-B101 تتطلب دورة مرجعية عودة على كل تشغيل؟

أجل، الـ (آي1000) هو مُشفر تدريجي ولا يحتفظ بموقع مطلق خلال حوادث إيقاف الطاقة. Every CNC startup — whether planned or following an alarm stop or power interruption — requires the axis to execute its reference-return sequence before the CNC can establish a valid machine coordinateهذا هو السلوك الطبيعي لمحركات التشفير الإضافية ويدعم عبر جميع منصات Fanuc CNC المتوافقة.يجب أن يكون برنامج المرجع والعودة للمحرك موجودًا ومصدقًا قبل إدخال المحرك في الخدمة..

السؤال 3: أي مكبر Fanuc servo متوافق مع A06B-0212-B101؟

A06B-0212-B101 يتطلبمضخم الخدمة من سلسلة Fanuc αi (αiSV)‬αiSV 4هي المباراة النموذجية في هذا المستوى من الطاقة. تشمل أنظمة CNC المتوافقة سلسلة Fanuc 0i-D / F و 15i و 16i و 18i و 21i و 30i و 31i.هذا المحرك غير متوافق مع أقدم الجيل الأول α أو αC سلسلة مكبرات، أو مع محركات Fanuc β-series. يجب تكوين معايير المحور المحددة في CNC لنوع المحرك αiS 2/5000 مع مواصفات رمز i1000.

السؤال 4: هل يمكن أن يستبدل A06B-0212-B101 A06B-0212-B100 المثبت بالفعل على آلة؟

من الناحية الميكانيكية نعم كلاهما لديه نفس العمود المستقيم السلس والأبعاد الفيزيائية وواجهة التثبيتيتطلب التبديل تغييرات في معايير CNC لتحديث نوع المشفر من المطلق إلى الإضافي، ويجب تحديث تسلسل تشغيل الآلة لتشمل دورة مرجعية عودة لم تكن مطلوبة في السابق.لا ينصح باستبدال محرك مكشف مطلق بمحرك تدريجي ما لم يتم تعديل تسلسلات بدء تشغيل الآلة وإعادة التحقق منها بأمان.البديل المفضل لـ B100 هو B100 آخر.

س5: ما هو تصنيف IP65 على هذا المحرك، وهل هناك نسخة مع حماية أعلى؟

القياس A06B-0212-B101 يحملIP65- حماية كاملة من الغبار ومقاومة لطائرات المياه الموجهة من أي اتجاه ، مناسبة لمعظم بيئات آلات CNC.إصدار IP67(مُعَيَّن بالنهاية #0100، A06B-0212-B101#0100) يوفر الحماية ضد الغرق المؤقت إلى عمق متر واحد.نسخة IP67 مناسبة للآلات التي تعاني من فيضانات كبيرة من سائل التبريد أو حيث يتم تعريض المحركات بشكل روتيني لتدفقات سائل التبريد الموجهةكلا الطرازين يتشاركان نفس المواصفات الكهربائية والميكانيكية.
