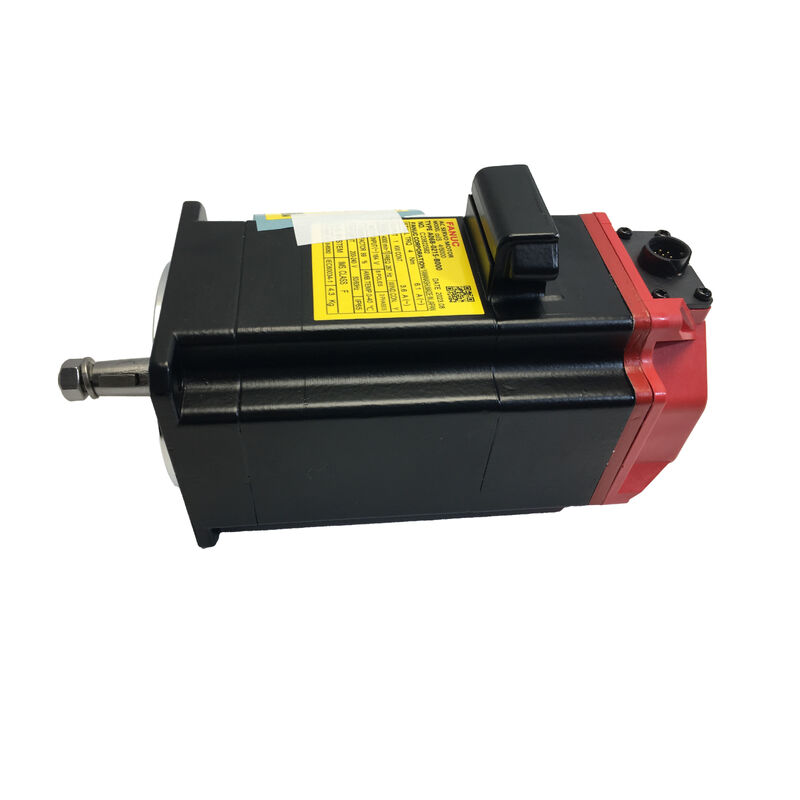

محرك سيرفو AC Fanuc A06B-0215-B000

سلسلة βis · بدون فرامل · محرك سيرفو مدمج عالي الدقة للتحكم في تغذية محور CNC

المحرك الذي لا يلفت الانتباه إلى نفسه

أفضل محرك سيرفو في الآلة هو المحرك الذي تتوقف عن التفكير فيه بعد تركيبه. إنه يعمل. يحافظ المحور على التفاوت. تشطيب السطح ثابت. يظل الخطأ اللاحق مستويًا طوال المناوبة بأكملها. لا يفتح أحد الخزانة الكهربائية للتحقيق، لأنه لا يوجد شيء للتحقيق فيه.

هذا هو المعيار الذي تم بناء Fanuc A06B-0215-B000 لتلبيته. إنه محرك سيرفو AC مدمج من سلسلة βis بدون فرامل مدمجة - مُكوّن لتطبيقات المحاور الأفقية حيث يتعامل نظام القيادة مع الحركة وتتمثل مهمة المحرك في تنفيذها بدقة، وبشكل متكرر، ودون إدخال متغيرات يتعين على وحدة التحكم تعويضها.

محرك صغير الإطار. عبء عمل عالي الدورة. فترات خدمة طويلة. هذا المزيج يحدد مكان وجود هذا المحرك، وهو ما تم تحسين تصميم βis من أجله.

المواصفات

ما يتم بناؤه في هذا المحرك والذي يهم حقًا

يحتفظ المُشفّر بالموضع بدون مساعدة. يحتفظ المُشفّر التسلسلي المطلق في A06B-0215-B000 بموضع المحور عبر دورات الطاقة، وإيقاف الطوارئ، والانقطاعات غير المخطط لها — لا توجد بطارية مرجعية، ولا تسلسل مرجعي عند بدء التشغيل. تستيقظ وحدة التحكم وهي تعرف بالفعل مكان المحور. في آلة عالية الدورة تعمل ثلاث مناوبات، فإن إلغاء تسلسل التعيين المرجعي في كل مرة تعيد فيها الآلة التشغيل يوفر وقتًا حقيقيًا.

مانع تسرب العمود مُصنّف لما تفعله بيئات التشغيل فعليًا. IP67 عند نهاية العمود يعني أن النقطة الأكثر ضعفًا في المحرك — حيث يخرج العمود الدوار من الغلاف — مُغلقة ضد غمر سائل التبريد، وليس مجرد الرذاذ. في بيئة تشغيل نشطة حيث ينتقل سائل القطع إلى كل فجوة يمكن أن يجده، فإن هذا التصنيف هو الذي يمنع تلوث المُشفّر وفشل المحمل المبكر.

تم التحكم في تموج عزم الدوران، وليس مجرد تحديده. يظهر هذا بوضوح أكبر في عمليات التشطيب البطيئة. ينتج المحرك ذو خرج عزم دوران منخفض السرعة غير المتناسق تشوهات سطحية لا يمكن ضبطها بواسطة CNC — إنها تأتي من فيزياء المحرك نفسه. تحافظ هندسة لفات βis على سلاسة توصيل عزم الدوران بالسرعات التي تهم تشطيب السطح.

السلوك الحراري مستقر عبر المناوبة، وليس فقط عند بدء التشغيل. تم اختيار فئة العزل واختيار المحمل في سلسلة βis كلاهما للتشغيل المستمر. ينتج المحرك الذي يعمل عند توازن حراري طوال المناوبة سلوك محور ثابت. المحرك الذي يسخن تدريجيًا وينحرف يُدخل أخطاء في تحديد المواقع يصعب تمييزها حقًا عن متغيرات الآلة الأخرى.

عدم وجود فرامل يعني تركيبًا أخف وأبسط. في المحاور الأفقية، تضيف الفرامل وزنًا وأسلاكًا دون أن تخدم وظيفة. تكوين B000 يزيلها. المحرك أسهل في التعامل معه أثناء التركيب، وأسلاك خزانة القيادة أنظف، ولا يوجد شيء في التكوين موجود بدون سبب.

أين يتم تركيب هذا المحرك

A06B-0215-B000 هو محرك صغير الإطار. بصمته تناسب حيث لا تناسب وحدات السيرفو الأكبر، وتعني بنية المُشفّر والقيادة لسلسلة βis أنه يتكامل مع الآلات التي يتم التحكم فيها بواسطة FANUC دون مشاكل التوافق التي تأتي مع البدائل غير المصنعة للمعدات الأصلية.

من الناحية العملية، يظهر باستمرار في أربعة أنواع من المعدات. المخارط CNC المدمجة، حيث يحتاج التحكم في تغذية المحور X و Z إلى أن يكون ثابتًا عبر آلاف الأجزاء في المناوبة ويمنع المُشفّر المطلق للمحرك الانحراف المرجعي بين الدُفعات. مراكز التشغيل العمودية الصغيرة، حيث يجعل مساحة التركيب المحدودة الإطار المدمج مطلبًا عمليًا بدلاً من مجرد تفضيل. مراكز التنقيب والحفر، التي تعكس اتجاه المحور بتردد عالٍ وتحتاج إلى استجابة عزم دوران سريعة دون تراكم خطأ في تحديد المواقع بين الدورات. والمحاور المساعدة في الآلات متعددة العمليات — طاولات دوارة، مبدلات أدوات، مُفهرسات ألواح — حيث يكون توافق بروتوكول FANUC مطلوبًا ولكن التطبيق لا يبرر حجم أو تكلفة وحدة من سلسلة αi.

الخيط المشترك عبر جميع هذه الآلات هو آلة تعمل بشكل مستمر، في بيئة ليست لطيفة، مع تفاوتات لا تترك مجالًا للمحرك ليكون متغيرًا.

طريقة مختلفة للتفكير في قرارات الشراء

تأتي معظم قرارات شراء محركات السيرفو بالسعر أولاً. هذا مفهوم. وهو أيضًا المكان الذي يميل فيه الحساب إلى الخطأ.

الوحدة المُجددة بسعر أقل ليست نفس المنتج مثل الوحدة الجديدة. المُشفّر لديه ساعات تشغيل. قد يكون ضغط المحمل قد تحول. لقد مرت عوازل اللف عبر دورات حرارية تقلل من عمر الخدمة المتبقي — ليس إلى الصفر، ولكن في مكان ما في تلك الحياة، بشكل غير مرئي. لا يمكن اكتشاف أي من هذا عند الاستلام. تبدو الوحدة نظيفة، ويدور العمود بحرية، وقد تبدو العبوة قريبة بما يكفي من الأصل لتبدو مقنعة.

حيث يظهر هو لاحقًا: زيادة بطيئة في خطأ متابعة المحور على مدى أشهر، محمل يبدأ في إصدار ضوضاء، إنذار مُشفّر يظهر ويختفي بشكل متقطع قبل أن يصبح دائمًا. كل ذلك يمكن تتبعه إلى حالة البدء، ولا شيء منها واضح في يوم الشراء.

يحتوي A06B-0215-B000 الجديد على صفر تآكل متراكم. محامل في حالة المصنع. مُشفّر لم يعمل أبدًا. ضمان كامل من الشركة المصنعة للمعدات الأصلية من اليوم الأول. بالنسبة لمحرك متوقع أن يعمل دون رقابة داخل آلة إنتاج لعدة سنوات، فإن هذه ليست فوائد مجردة.

ملاحظات على التركيب والرعاية طويلة الأجل

قبل أن يقترب المحرك من الآلة، تأكد من أن سعة وحدة مضخم الصوت βi تتطابق مع التيار المقنن للمحرك. يستغرق هذا الفحص دقائق ويمنع مطابقة التقييمات التي تولد إنذارات من أول تشغيل. تحقق أيضًا من الأبعاد المادية ومواقع الموصلات مقابل رسم تركيب الآلة قبل فك تغليف الوحدة — اكتشاف عدم التطابق عند الآلة يكلف وقتًا أكثر من اكتشافه في مرحلة الرسم.

بمجرد التركيب، التشخيص الذي يجب مراقبته هو خطأ متابعة المحور عبر شاشة CNC. اتجاه تصاعدي بطيء على مدى أسابيع — وليس إنذارًا مفاجئًا، بل انحرافًا تدريجيًا — هو التوقيع المبكر لتآكل مانع تسرب كابل المُشفّر في التركيبات المعرضة لسائل التبريد. معالجته في تلك المرحلة يعني استبدال الكابل. الانتظار حتى الإنذار الصعب يعني توقف إنتاج غير مخطط له.

بالنسبة للوحدات المخزنة، القواعد واضحة: 0–40 درجة مئوية، أقل من 75٪ رطوبة نسبية، لا تكثف. قم بتدوير العمود يدويًا كل ستة أشهر لمنع انبعاج المحمل من حمل التلامس الثابت. لا تقم بفك التغليف حتى يوم التركيب.

أسئلة متكررة

س1: هل هناك إصدار من هذا المحرك يتضمن فرامل مدمجة؟ نعم. ضمن سلسلة βis، تشترك المتغيرات المزودة بفرامل في نفس المحرك الأساسي ولكنها تتضمن فرامل كهرومغناطيسية مدمجة لتطبيقات المحاور الرأسية. لا يتضمن A06B-0215-B000 فرامل وهو الخيار الصحيح للاستخدام الأفقي. إذا كان تطبيقك يتضمن محورًا رأسيًا أو أي حمل يحتاج إلى تثبيته عند إزالة الطاقة، فيجب تحديد متغير مزود بفرامل بدلاً من ذلك.

س2: ما هي أجهزة القيادة المطلوبة لـ A06B-0215-B000؟ تم تصميم هذا المحرك للاستخدام مع مضخمات السيرفو من سلسلة FANUC βi SVU أو βi SVM. يجب أن يكون وحدة المضخم مُصنّفة لتتوافق مع مواصفات تيار المحرك — هذه ليست تفصيلاً يمكن تقريبه. تأكد من الاقتران الصحيح قبل طلب أي من المكونين.

س3: هل يمكن أن يحل هذا محل محرك سلسلة β أقدم دون تغيير أي شيء آخر؟ ليس بدون بعض أعمال التحقق. تستخدم سلسلة βis بروتوكول مُشفّر تسلسلي محدث مقارنة بسلسلة β الأصلية، مما يتطلب عادةً تغييرات في المعلمات في وحدة تحكم CNC بعد التركيب. قد تختلف مواقع الموصلات المادية أيضًا بين أجيال المحركات. تعامل معه كاستبدال موجه بدلاً من تبديل مباشر، وخطط لفحص المعلمات قبل أول تشغيل للمحور.

س4: ما هي أنظمة CNC التي يتوافق معها هذا المحرك؟ A06B-0215-B000 متوافق مع وحدات التحكم من سلسلة FANUC 0i-D، 0i-F، 30i، 31i، و 32i عند اقترانه بمضخم مناسب من سلسلة βi. يجب تأكيد التوافق مع أجيال وحدات التحكم خارج هذا النطاق قبل الالتزام بالمحرك كبديل.

س5: ما الذي يجب التحقق منه عند الشراء للتأكد من أن الوحدة جديدة حقًا؟ ابحث عن عبوات FANUC مختومة مع ملصقات أصالة سليمة، وعمود بدون تآكل أو احتكاك عند المجاري، ورقم تسلسلي بدون سجل خدمة أو إصلاح سابق في نظام FANUC. البائع الذي يمكنه تقديم وثائق واضحة عن أصل المخزون الجديد هو خط أساس معقول. إذا تم فتح العبوة بالفعل أو لم تكن معلومات المصدر متاحة عند الطلب، فاطلب توضيحًا قبل قبول الوحدة.
