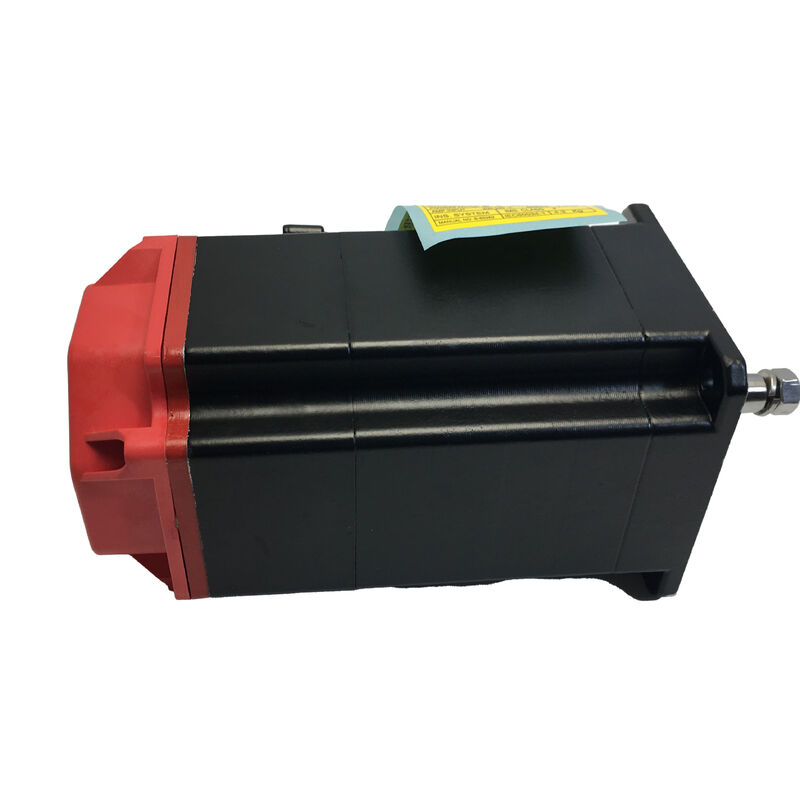

محرك Fanuc AC Servo A06B-0215-B100 محرك سلسلة βis المدمج لتطبيقات CNC عالية الدورة

السلسلة βis · بدون مكابح · محرك سيرفو متردد مضغوط لتحكم محور التغذية CNC

"المحرك الصغير" عمل خطير

الافتراض بأن المحركات الخدمية المدمجة تتعامل مع عمل أقل تطلباً لا ينطبق في الممارسة العمليةمحرك محور التغذية هو واحد من أكثر المكونات صعوبة في العمل على الجهاز، تباطؤ، والعودة إلى الوراء مئات المرات في الساعة مع التحملات وضع التي لا تتحرك.

فانوك A06B-0215-B100 تم بناؤه لهذا النوع من العمل بالضبط إنه محرك AC servo من سلسلة βis في إطار صغيرومصممة ليتم وضعها مباشرة في الآلات التي يتم التحكم بها بواسطة FANUC دون الاحتكاك في التشغيل الذي تقدمه بدائل الطرف الثالث بشكل روتيني. المحرك يتحدث FANUC. المتحكم يتحدث FANUC. المحرك يفعل أيضا و هذا التوجيه يظهر في كيفية سلوك الجهاز من الدورة الأولى إلى الأمام.

المواصفات

بنيت للظروف التي يخلقها الإنتاج

سائل التبريد لن يذهب إلى أي مكانتتضمن معظم بيئات الحاسب الآلي سائل القطع كضباب أو رش أو كسائل مجتمعة بالقرب من قاعدة الآلة. يحمل A06B-0215-B100 ختم عمود IP67 ،مما يعني أن نقطة الدخول الأكثر ضعفاً لتدخل السوائل مصنفة خصيصاً للتعرض للغرقإنه ليس دعوى تسويقية، إنه المواصفات التي تم تصميم سدادة العمود لتلبيتها، تحول بعد تحول.

ذاكرة موقع لا تعتمد على مصدر الطاقةيحتفظ المشفر التسلسلي المطلق بموقع المحور بدون بطارية مرجعية أو تسلسل توجيهالمتحكم يعرف بالفعل أين المحورإنتاج يُستأنف فوراً.

إنتاج سلس عند سرعات منخفضة أكثر أهمية من أرقام الذروة.محرك ذو موجة عالية يقدم عدم انتظام السطح في مرورات التشطيب البطيئة من النوع الذي يظهر في الجزء ولا يمكن تعويضه من قبل جهاز التحكم.الهندسة التلفيق βis يحافظ على توفير عزم الدوران متسقة عبر نطاق سرعة كاملة، الذي هو حيث أنه يعتبر لعمل التشطيب السطحي.

السلوك الحراري مع مرور الوقت، وليس فقط عند البدء.يتم اختيار فئة العزل ومواصفات الوعاء على هذا المحرك للوظيفة المستمرة المستمرة. يتصرف المحرك الذي يحافظ على توازنه الحراري خلال تحول طويل بشكل متوقع.واحد الذي لا يقدم متغير من الصعب حقا لتشخيص من الخارج.

حيث يعمل هذا المحرك

مراكز تحويل CNCتحكم محور التغذية على المحولات المدمجة حيث الموقع المتسق للأدوات عبر أعداد كبيرة من الأجزاء هو المتطلب الأساسي.يحافظ المشفر المطلق على مرجع الموقع سليم بين الأجزاء وبين التحولات.

مراكز التصنيع العمودية الصغيرةمحركات محركات X و Y على الآلات ذات المساحة المحدودة للتركيب. يتناسب الإطار الصغير βIS حيث لا تستطيع المحركات متوسطة المدى ، دون التخلي عن دقة المشفر أو توافق المحركات.

مراكز الاستخراج والحفرتطبيقات محددة بتردد عكس عال وأوقات دورة سريعة. انخفاض inertia المحرك واستجابة عزم دوران سريعة الحفاظ على أوقات دورة ضيقة دون تراكم خطأ موضعي عبر الدورات.

المحاور المساعدة والأنظمة الدوارةمحاور ثانوية على آلات متعددة العمليات طاولات دوارة، مبادلات الأدوات، وضع لوحات اللوحات حيث يكون التكامل الكامل لـ FANUC مهمًا ولكن طاقة و تكلفة سلسلة αi أكثر من احتياجات التطبيق.

سؤال الوضع و لماذا يستحق طرحه

حصة كبيرة من سوق محركات FANUC الخدمية تتكون من وحدات تم تجديدها والتي لا تكون دائماً معروضة على أنها كذلك. تصل تبدو نظيفة. لا يظهر الشعاع أي ارتداء مرئي.قد تبدو العبوة قريبة من الأصلية.

ما لا يمكن رؤيته: كم ساعة تم تشغيل المشفر،ما إذا كانت المحامل محملة بزاوية في نقطة ما وتحمل التعب الداخليهذا التاريخ لا يظهر عند الوصول، بل يظهر بعد ستة أشهر أو سنة، أثناء الإنتاج، على آلة من المقرر أن تكون تشغيل الأجزاء.

A06B-0215-B100 الجديد ليس لديه أي من هذا التاريخ محامل المصنع، مكيف في ساعات الصفر، وتغطية الضمان التي تنطبق من اليوم الأولبالنسبة لمكون سوف يعمل بدون مراقبة داخل آلة لسنوات، هذه أشياء معقولة للتحقق قبل تركيب الوحدة.

التثبيت والخدمة المستمرة

قبل التثبيت، تحقق من قدرة وحدة المعزز مقابل التيار المسموح به للمحرك وتأكد من أن الأبعاد المادية تناسب ترتيب تركيبك.قبل إزالة الحاوية ‬ ليس بعد أن يكون المحرك موجوداً بالفعل في الآلة.

بمجرد تشغيله، فإن التشخيص الذي يجب مراقبته هو المحور التالي للخطأ.الزيادة المستمرة على مدى أسابيع بدلا من إنذار مفاجئ عادة ما يكون العلامة المبكرة لتدهور سداد كابل الترميز في المنشآت المعرضة لمواد التبريدالإمساك به في هذه المرحلة يعني استبدال الكابلات وليس توقف غير مخطط له في الإنتاج

بالنسبة للوحدات المخزنة: الحفاظ عليها عند 0 ̊40 °C ، الرطوبة أقل من 75 ٪ ، لا التكثيف. قم بتدوير العمود يدويًا كل ستة أشهر لمنع تحريك العجلات تحت حمولة اتصال ثابتة.لا تفك حزمك حتى يوم التثبيت.

الأسئلة الشائعة

السؤال 1: هل يأتي هذا المحرك بمكابح مدمجة؟لا. تشكيل B100 لا يتضمن فرامل متكاملة. تم تصميم هذا المحرك لتطبيقات المحور الأفقي حيث لا تحتاج إلى الاحتفاظ بالحمل عند إزالة الطاقة.إذا كان تطبيقك ينطوي على محور عمودي أو محور محمل بالجاذبية، يجب استخدام نسخة مجهزة بالفرامل في سلسلة βis بدلاً من ذلك.

س2: ما هي أجهزة المحرك التي تتطلب A06B-0215-B100؟يعمل هذا المحرك مع FANUC βi SVU أو βi SVM series servo amplifiers. يجب أن تتطابق قدرة وحدة المضخة مع التيار القياسي للمحركتصنيفات مكبر غير متطابقة هي واحدة من أخطاء التثبيت الأكثر شيوعا على محركات βis.

السؤال 3: هل هذا يعمل كبديل مباشر لمحركات السلسلة β القديمة؟يعتمد ذلك على الوحدة المحددة التي يتم استبدالها. تستخدم سلسلة βis بروتوكول تشفير محدث مقارنة بمحركات سلسلة β السابقة ، والتي تتطلب عادة تغييرات في المعلمات في جهاز التحكم CNC.أماكن الاتصالات المادية قد تختلف أيضاإنه ليس تبادلًا بسيطًا ويحتاج إلى التحقق من كل من سلك الآلة ومعلمات المتحكم.

السؤال 4: ما هي أنظمة FANUC CNC المتوافقة؟A06B-0215-B100 متوافق مع FANUC 0i-D ، 0i-F ، 30i ، 31i ، و 32i سلسلة أجهزة التحكم عندما يقترن مع مكبر βi مناسب.يجب تأكيد التوافق قبل تحديد هذا المحرك كبديل.

س5: ما هي أفضل طريقة للتأكد من أن الوحدة التي تباع جديدة حقاً؟تحقق من وجود علبة FANUC المغلقة مع ملصقات سليمة ، وعقب لا يظهر أي ارتداء في مفتاح المفتاح أو نهاية العمود ، ورقم تسلسلي لا يحتوي على سجل خدمة أو إصلاح سابق.البائع الذي يمكنه تقديم وثائق تؤكد أصل المخزون الجديد هو نقطة أساس معقولة. إذا تم فتح العبوة أو وثائق المصدر غير متوفرة، اسأل قبل قبول الوحدة.
