| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0223-B000 |

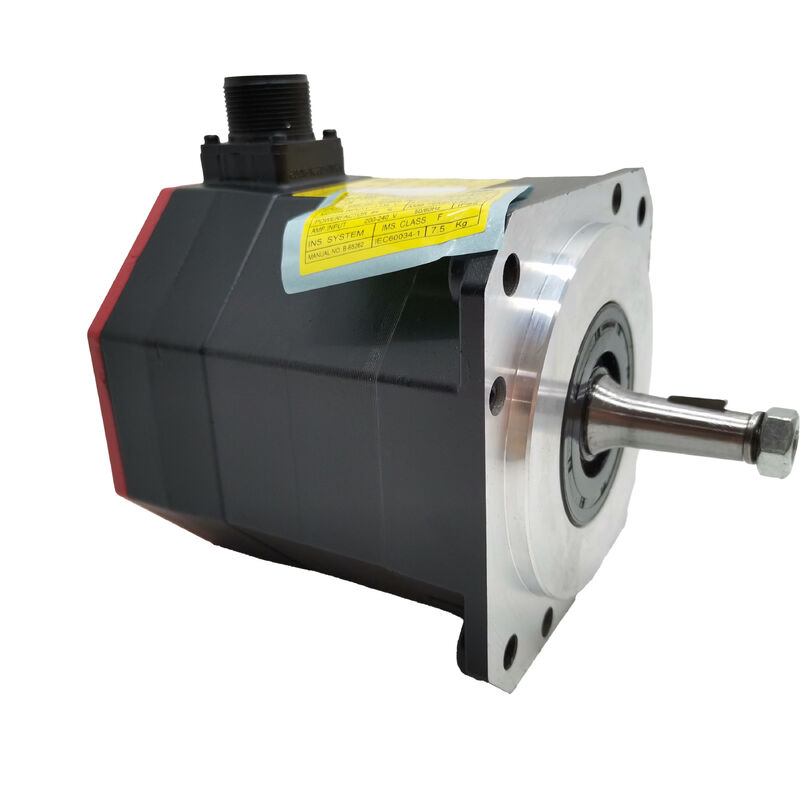

رقم القطعة: A06B-0223-B000
تم البحث عنه أيضًا باسم: A06B0223B000, Fanuc A06B-0223-B000, FANUC A06B0223B000
طراز المحرك: αiF 4/5000
التصنيف: محرك سيرفو AC بدون فرش من سلسلة Fanuc Alpha iF — عزم دوران عند التوقف 4 نيوتن متر، 5000 دورة في الدقيقة، عمود مستدق مع مفتاح، بدون فرامل، مشفر نبضي مطلق A1000، IP65
المواصفات الفنيةالمعلمةالقيمةرقم القطعةA06B-0223-B000طراز المحركαiF 4/5000الخرج المقدر
1.4 كيلو واطعزم الدوران عند التوقف4 نيوتن مترالسرعة المقدرة5000 دورة في الدقيقةجهد الإمداد3-طور 200 فولت تيار متردد
| Alpha i A1000 (تسلسلي مطلق) | دقة المشفر |
|---|---|
| عمود مستدق مع مفتاح (TPR) | الفرامل الكهرومغناطيسية |
| لا يوجد | تصنيف الحماية |
| IP65 | فئة العزل |
| الفئة F | درجة الحرارة المحيطة (التشغيل) |
| 0 درجة مئوية إلى +40 درجة مئوية | درجة حرارة التخزين |
| −20 درجة مئوية إلى +60 درجة مئوية | المضخمات المتوافقة |
| مضخمات سيرفو سلسلة Fanuc αi (αiSV) | أنظمة التحكم المتوافقة |
| سلسلة Fanuc 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i | الحالة |
| متوفر — جديد، مجدد، وإصلاح | الأداء في سياق أدوات الآلات |
| يضع التعيين αiF هذا المحرك في فئة محددة ضمن تشكيلة محركات سيرفو Fanuc. الرقم "4" في اسم الطراز هو عزم الدوران عند التوقف بوحدات نيوتن متر — أقصى عزم دوران يحتمله المحرك عند سرعة صفر قبل الوصول إلى الحدود الحرارية. الرقم "5000" هو السرعة المقدرة بوحدات دورة في الدقيقة. معًا، يحددان نطاق عمل المحرك. أربعة نيوتن متر من عزم الدوران عند التوقف تتعامل مع مراحل السرعة المنخفضة والحمل العالي لدورة التشغيل — تمريرات الحفر العميقة، وقطع الوجه الثقيلة، والتغذية المستمرة تحت حمل القطع. على برغي كروي بمسافة 4 مم بكفاءة 90٪، يدعم 4 نيوتن متر تقريبًا 5.6 كيلو نيوتن من القوة المحورية عند السرعات المنخفضة. هذه ميزانية واقعية لمحاور تغذية مراكز التشغيل الصغيرة إلى المتوسطة التي تحمل كتلة طاولة وقطعة عمل معتدلة. السرعة المقدرة 5000 دورة في الدقيقة هي المكان الذي يميز فيه هذا المحرك نفسه عن محركات 4000 دورة في الدقيقة التي تهيمن على عائلة αiS المتوسطة. عند 5000 دورة في الدقيقة على برغي كروي بمسافة 4 مم، تتحرك المحور بسرعة 20 مترًا في الدقيقة في اقتران مباشر — بسرعة كافية لجعل الحركة السريعة سريعة حقًا على آلة مدمجة. بالنسبة للآلات الأصغر حيث يكون وقت الدورة مصدر قلق تنافسي وحركة المحور قصيرة، فإن سرعة الانتقال هذه لها قيمة إنتاجية. هذه التركيبة — قدرة قوة مستدامة تبلغ 4 نيوتن متر، وسرعة انتقال تبلغ 5000 دورة في الدقيقة، وخرج مقدر يبلغ 1.4 كيلو واط — تناسب متطلبات الأداء لمجموعة واسعة من محاور تغذية أدوات آلات CNC. ليس من قبيل الصدفة أن تظهر سلسلة A06B-0223 على مجموعة واسعة جدًا من المعدات. العمود المستدق: واجهة اقتران دقيقة يوفر العمود المستدق في A06B-0223-B000 تكوين عمود Fanuc القياسي لمحاور سيرفو أدوات الآلات، وفهم ما يقدمه يساعد في شرح سبب تحديده كافتراضي بدلاً من عمود مستقيم. العمود المستدق هو مخروط مصقول بدقة، مطابق لفتحة مقابلة في محور الوصلة أو تجميع وصلة البرغي الكروي. عندما يتم سحب المحور على المخروط باستخدام برغي سحب من خلال سن نهاية العمود، فإن هندسة المخروط توسّط المحور تلقائيًا — محاور المحرك والعمود المدفوع تتوافق مع تفاوت هندسي دقيق بدون تعديل. ينقل المفتاح في مجرى المفتاح للعمود عزم الدوران ميكانيكيًا، بشكل مستقل عن قوة التثبيت المحورية. هذا مهم لسببين عمليين. أولاً، يقلل محاذاة العمود الدقيقة عند التركيب من الحمل الشعاعي على محمل المحرك الأمامي ويتجنب إدخال الخلوص في المحور. ثانيًا، عند إزالة المحرك للصيانة وإعادة تركيبه — أو استبداله بوحدة جديدة — يضمن المخروط أن البديل يستقر بنفس الطريقة الأصلية بدون تسوية أو التحقق من المحاذاة. بالنسبة لمصنع أدوات الآلات الذي يصمم حامل محرك، فإن توحيد العمود المستدق يعني أن نفس محور الوصلة يعمل عبر جميع المحركات في عائلة αiS/αiF بنفس حجم الإطار. المفتاح المضمن ضروري. بدونه، سيعتمد كل نقل عزم الدوران على احتكاك تثبيت المخروط وحده، وهو غير كافٍ تحت أحمال الانعكاس الدوري والصدمات التي تواجهها محاور التشغيل. تركيبة المفتاح والمخروط قوية ميكانيكيًا طوال عمر تشغيل المحرك. تكوين بدون فرامل للمحاور الأفقية يعني البادئة B000 أن هذا المحرك لا يحتوي على فرامل كهرومغناطيسية. يتم الحفاظ على الموضع عند الراحة بواسطة قفل سيرفو مضخم سيرفو Fanuc αi — تظل حلقة الموضع نشطة، ويراقب المشفر النبضي A1000 باستمرار زاوية العمود عند 1,000,000 عد لكل دورة، ويوفر المضخم تيارًا تصحيحيًا للاحتفاظ بخطأ متابعة صفر. على المحاور الأفقية — محركات الطاولة X و Y، وتغذية السرج، ومحاور العربة التي تشكل غالبية تطبيقات سيرفو أدوات الآلات — هذا كافٍ تمامًا. قبضة قفل السيرفو محكمة، ولا ينحرف المحور، ويبقى إحداثي الآلة صالحًا عبر أي فترة راحة أثناء تشغيل الطاقة. كما أن تكوين عدم وجود فرامل يجعل التركيب أكثر نظافة. لا توجد دائرة فرامل 24 فولت تيار مستمر لتوصيلها في اللوحة، ولا مرحل فرامل لتحديده وتركيبه، ولا توقيت تحرير فرامل لبرمجته في تسلسل بدء تشغيل CNC، ولا تآكل قرص فرامل لمراقبته على مدار عمر خدمة المحرك. على آلة بها ثمانية أو عشرة محاور سيرفو، فإن هذه التبسيطات تتراكم. عندما يكون لمحور الآلة مكون حمل جاذبية — محور Z رأسي يحمل كتلة رأس المغزل، تغذية مائلة مع مكون وزن على طول اتجاه المحور — فإن قفل السيرفو غير كافٍ عند إيقاف تشغيل السيرفو. تتطلب هذه التطبيقات متغيرًا بمحرك مزود بفرامل. ضمن سلسلة A06B-0223، تحمل B400 (عمود مستقيم أملس، فرامل 24 فولت) و B500 (عمود مستقيم بمفتاح، فرامل 24 فولت) فرامل كهرومغناطيسية لتطبيقات المحاور الرأسية. B000 هو المواصفات الصحيحة والمفضلة للمحاور الأفقية. المشفر النبضي Alpha i A1000: تحديد الموضع المطلق المشفر المركب على A06B-0223-B000 هو المشفر التسلسلي المطلق Alpha i A1000 — من Fanuc بدقة 1,000,000 نبضة لكل دورة. البادئة "A" هي المهمة: هذا مشفر مطلق، وليس مشفرًا تزايديًا. مطلق يعني عدم الحاجة إلى تحديد الموضع: في كل مرة يتم فيها تشغيل CNC Fanuc، يقرأ مضخم سيرفو αi بيانات موضع A1000 فورًا. يحتفظ المشفر بعدد الدورات المتعددة عبر أحداث انقطاع التيار الكهربائي، مدعومًا ببطارية في مضخم السيرفو أو وحدة بطارية CNC. يحدد CNC إحداثي الآلة لكل محور عند التشغيل بدون أي حركة للمحور. على آلة بها محاور سيرفو متعددة، يلغي هذا تسلسل تحديد موضع طويل محتمل ويجعل الآلة جاهزة للإنتاج في ثوانٍ بدلاً من دقائق. مليون نبضة لكل دورة: عند 1,000,000 عد لكل دورة على برغي كروي بمسافة 4 مم، يتوافق كل عداد مشفر مع إزاحة خطية تبلغ 4 نانومتر. يتم إغلاق حلقة موضع سيرفو Fanuc بهذه الدقة — دقيقة بما يكفي لتكرار الموضع دون الميكرون الذي تعلن عنه مراكز التشغيل CNC الدقيقة. تستخدم حلقة تغذية السرعة نفس الدقة الدقيقة لإنتاج خرج سرعة سلس وخالٍ من التموج عند أي معدل تغذية من أبطأ تمريرة تشطيب إلى أقصى سرعة انتقال. النسخ الاحتياطي للبطارية: يتم الحفاظ على العداد المطلق متعدد الدورات عبر انقطاع التيار الكهربائي بواسطة بطارية احتياطية في مضخم سيرفو Fanuc αi. استبدلها عندما تعرض CNC Fanuc إنذار بطارية. ستؤدي البطارية المستنزلة بالكامل إلى إعادة تعيين عداد الدورات المتعددة وتتطلب دورة إرجاع مرجعي قبل أن تتمكن الآلة من استئناف الإنتاج — اضطراب يمنعه الاستبدال في الوقت المناسب للبطارية تمامًا. خيارات تكوين سلسلة A06B-0223 رقم القطعة العمود الفرامل المشفر A06B-0223-B000 مستدق بمفتاح لا A1000 (مطلق) A06B-0223-B001 مستدق بمفتاح لا i1000 (تزايدي) A06B-0223-B400 أملس مستقيم فرامل 24 فولت A1000 (مطلق) A06B-0223-B500 بمفتاح مستقيم فرامل 24 فولت A1000 (مطلق) B000 هو الأساس النظيف — عمود مستدق، بدون فرامل، مشفر مطلق. إنه المحرك المناسب لتطبيقات المحاور الأفقية التي تمتلكها معظم أدوات آلات Fanuc في غالبية محاورها. أنظمة التحكم والمضخمات المتوافقة يعمل A06B-0223-B000 مع مضخمات سيرفو سلسلة Fanuc αi (αiSV) — αiSV 4 أو αiSV 8 اعتمادًا على تكوين محور الآلة ومتطلبات التيار القصوى. يتواصل المشفر النبضي A1000 عبر بروتوكول المشفر التسلسلي αi القياسي من Fanuc، والذي تدعمه جميع مضخمات جيل αi. منصات CNC المتوافقة: سلسلة Fanuc 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, و 32i. المحرك غير متوافق مع المضخمات القديمة من الجيل الأول α أو αC التي تستخدم واجهة مشفر مختلفة، ولا مع محركات سلسلة Fanuc β. عند تركيب A06B-0223-B000 كبديل، تحقق من أن معلمات محور CNC مضبوطة على نوع المحرك αiF 4/5000 من قاعدة بيانات معلمات سيرفو Fanuc. تنتج معلمات نوع المحرك غير الصحيحة أداء سيرفو غير مستقر أو أعطال في المضخم عند بدء التشغيل. التطبيقات النموذجية محاور تغذية مراكز التشغيل CNC الصغيرة والمتوسطة: محركات الطاولة والسرج X و Y في مراكز التشغيل الرأسية التي تتراوح من آلات التفريز المكتبية المدمجة إلى الآلات متوسطة الحجم مع طاولات تصل إلى 500 × 400 مم. يتعامل عزم الدوران عند التوقف البالغ 4 نيوتن متر مع كتل الطاولة وأحمال القطع المعقولة؛ توفر السرعة المقدرة 5000 دورة في الدقيقة حركة سريعة على هذه الآلات ذات المحاور القصيرة عادةً. محاور العربة وشريحة الانزلاق المتقاطعة لمراكز الخراطة CNC: محركات عربة المحور Z ومحركات شريحة الانزلاق المتقاطعة للمحور X في مراكز الخراطة CNC المدمجة حيث تتصل واجهة العمود المستدق مباشرة بوصلة البرغي الكروي، وتوفر السرعة المقدرة 5000 دورة في الدقيقة حركة سريعة عبر نطاق قطر قطعة العمل. محاور آلات الحفر واللكم CNC: محاور تحديد الموضع X-Y في مراكز الحفر CNC وآلات اللكم حيث تدفع السرعة بين مواقع الثقوب وقت الدورة. يتحرك المحرك بسرعة 5000 دورة في الدقيقة بأقصى سرعة على براغي كروية ذات مسافة قصيرة، مما يقلل من وقت تحديد الموضع بين الثقوب الذي يتراكم عبر قطعة عمل كاملة. محركات محاور روبوت Fanuc: تحدد مفاصل روبوت Fanuc ومحاور تحديد الموضع التي تستخدم مضخمات سلسلة αi محركات سلسلة αiF. تناسب واجهة العمود المستدق والمشفر المطلق A1000 تطبيقات الروبوتات حيث يكون الاحتفاظ بالموضع الدقيق عبر أحداث انقطاع التيار الكهربائي مطلبًا وظيفيًا. أتمتة منصة Fanuc αi العامة: أي نظام أتمتة مزود بمضخم Fanuc αi يتطلب قوة سيرفو تبلغ 4 نيوتن متر عند سرعة تصل إلى 5000 دورة في الدقيقة، مع خرج عمود مستدق، وردود فعل موضع مطلقة، ودعم قاعدة بيانات معلمات Fanuc راسخ. الأسئلة الشائعة س 1: هل A06B-0223-B000 متوافق مع جميع أنظمة CNC من Fanuc؟ إنه متوافق مع جميع أنظمة CNC من Fanuc التي تستخدم مضخمات سيرفو سلسلة αi (αiSV) — والتي تغطي منصات سلسلة Fanuc 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i, و 31i. إنه غير متوافق مع المضخمات القديمة من الجيل الأول α أو αC، أو مع محركات سلسلة β. تأكد دائمًا من أن مضخم الآلة هو وحدة من جيل αi قبل طلب بديل. س 2: هل يتطلب A06B-0223-B000 دورة تحديد موضع عند التشغيل؟ لا. Alpha i A1000 هو مشفر مطلق — يحتفظ بموضع الدورات المتعددة عبر أحداث انقطاع التيار الكهربائي عبر بطارية احتياطية في مضخم السيرفو. عند تشغيل CNC، يتم تحديد إحداثيات المحور فورًا بدون أي حركة إرجاع مرجعي. هذا هو أحد أهم الاختلافات التشغيلية بين B000 (مطلق A1000) و B001 (تزايدي i1000). إذا كانت الآلة تستخدم حاليًا B001 ويتم النظر في B000 كبديل، فيجب إعداد CNC للتعرف على نوع المشفر المطلق، والذي قد يتطلب تغييرات في المعلمات. س 3: ما هي وظيفة العمود المستدق، وهل المفتاح متضمن؟ يوفر العمود المستدق واجهة ذاتية التوسيط بين المحرك ومحور الوصلة — هندسة المخروط توسّط المحور تلقائيًا عند سحبه على العمود باستخدام برغي سحب، مما يوفر محاذاة دقيقة للعمود بدون تعديل. يشغل المفتاح فتحات متطابقة في كل من العمود والمحور، وينقل عزم الدوران ميكانيكيًا بدلاً من الاعتماد على احتكاك المخروط وحده. عادة ما يتم تضمين المفتاح مع المحرك. تحقق دائمًا من أن محور الوصلة على الآلة لديه فتحة مخروط ومجرى مفتاح متطابقين قبل التركيب. س 4: محور الآلة رأسي — هل A06B-0223-B000 مناسب؟ يحتوي B000 على فرامل كهرومغناطيسية، لذا فإن قفل السيرفو هو الآلية الوحيدة التي تحتفظ بالموضع عندما يكون السيرفو نشطًا. إذا تم تعطيل السيرفو أو انقطاع التيار الكهربائي، فإن المحور الرأسي سيتحرك بفعل الجاذبية. بالنسبة للمحاور الرأسية، أو الآليات المحملة بالجاذبية، أو أي محرك حيث يمثل الحركة غير المتحكم بها عند إيقاف تشغيل السيرفو خطرًا، يلزم وجود متغير مزود بفرامل — A06B-0223-B400 (عمود مستقيم أملس، فرامل 24 فولت) أو B500 (عمود مستقيم بمفتاح، فرامل 24 فولت) هي الخيارات المناسبة ضمن عائلة αiF 4/5000. B000 هو المواصفات الصحيحة للمحاور الأفقية التي لا تحتوي على مكون حمل جاذبية. س 5: ما هي الصيانة المطلوبة للحفاظ على صحة بيانات الموضع المطلق؟ يتم الحفاظ على عداد الدورات المتعددة لـ Alpha i A1000 بواسطة بطارية احتياطية في مضخم سيرفو Fanuc αi. تتطلب البطارية استبدالًا دوريًا — عادة كل بضع سنوات اعتمادًا على ساعات التشغيل. ستصدر CNC Fanuc إنذار بطارية عندما ينخفض الجهد عن الحد الأدنى. استبدل البطارية فورًا عند أول إنذار؛ السماح باستنزاف البطارية بالكامل يعيد تعيين العداد المطلق ويتطلب دورة إرجاع مرجعي قبل أن تتمكن الآلة من استئناف الإنتاج. | |
