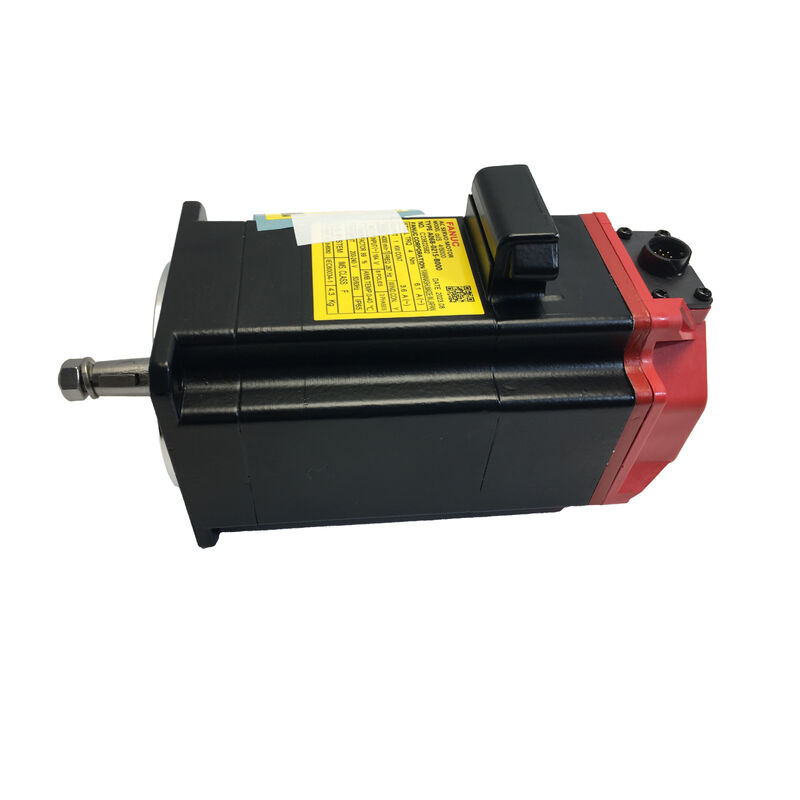

FANUC A06B-0232-B100 محرك خدمة التيار المتردد أيس 8/6000 2.2 كيلوواط 8 نيمر 6،000 دورة في الدقيقة 1000 عداد نبضات

المواصفات في لمحة

ما الذي صممت له أيه إس 8/6000

السرعة هي السمة المميزة للـ αiS 8/6000. في حين أن محركات αiS متوسطة السرعة من FANUC في فئة 8 Nm تصل إلى 3000 أو 4000 دورة في الدقيقة ، يتم تصنيف A06B-0232-B10061000 دورة في الدقيقة باستمرار- ضعف سرعة جهاز خدمة تقليدي عند قوة الدوران المكافئة. هذا الجمع يضع هذا المحرك في منطقة تطبيق محددة ومتطلبة:محاور التغذية عالية السرعة في مراكز معالجة CNC حيث يجب التحكم في الممرات السريعة بسرعة ودقة، وحيث يجب أن ينتقل جهاز الخدمة بسلاسة من التقاطع السريع في سرعة كاملة إلى قطع تغذية دقيق دون فقدان دقة الموقع.

يشير تسمية αiS إلى مكان هذا المحرك في تسلسل منتجات FANUC.سلسلة ألفا إسهو خط محركات FANUC الصناعية القياسية، بنيت لدمج مع أنظمة FANUC CNC (سلسلة 16i، 18i، 21i، 30i، 31i، 32i و 0i) ومصممة حول وحدات مكبرات FANUC αi.كل المواصفات ، مجموعة معايير المحرك ، يتم ضبط مطابقة المحرك داخل النظام الإيكولوجي المغلق لـ FANUC حيث يتم تصميم CNC والمعزز والمحرك كنظام واحد ، وليس مجتمعين من موردي منفصلين.

8Nm عند 6000 دورة في الدقيقة مثلث الأداء

اختيار محرك الخدمة ينطوي على المقايضة ثلاثية الطرق بين عزم الدوران، والسرعة، وحجم الإطار. محرك الذي يوفر عزم الدوران العالي في سرعة عالية في جسم مضغوط هو القيام بشيء يتطلب ميكانيكيا,و αiS 8/6000 يفعل ذلك دون الانتقال إلى إطار أكبر.

عزم دوران 8 Nmيحدد ما يمكن أن يدفع المحور قوة متواصلة متاحة عبر نطاق السرعة الكامل.هذه القيمة التي تحدد ما إذا كان المحرك يمكن أن تدفع الحمل من خلال عملية القطع دون زيادة الحرارة.

6,000 دورة في الدقيقةهو سرعة مستمرة الاسمية. عند هذه السرعة، يقدم المحرك 2.2 كيلوواط من الطاقة الميكانيكية المستمرة كافية للكواص التغذية مركز التصنيع عالية السرعة، محركات التقاطع السريعة،وأي محور تكون فيه سرعة التقاطع معايير إنتاجية مباشرة للجهاز.

ذروة التيار عند 80 Aيحدد سقف التيار الفوري الذي يمكن أن يزود به المضخم سلطة تسريع المحرك.المحرك يصل إلى السرعة المستهدفة بسرعة، يستقر دون تجاوز، ويتعافى من اضطراب الحمل في نافذة خطأ ضيقة.هذا هو ما يجعل الفرق بين الخدمة التي تحافظ على الموقف في ارتفاع feedrate وواحد الذي يتراكم خطأ تتبع تحت الحمل.

الـ (آي إيه 1000) Pulsecoder: مؤسسة ردود الفعل

كل A06B-0232-B100 سفن مع FANUCعداد النبضات αiA 1000المدمج في جسم المحرك. هذا هو الترميز المتسلسل للنبضات القياسي المستخدم في جميع أنحاء خط محرك FANUC αiS 1 ،000،000 نبضات الموقف لكل دورة نقلها عبر واجهة التغذية الراجعة المتسلسلة عالية السرعة في FANUC إلى مكبر خدمة αi.

الجهاز لا يتواصل فقط مع الموقع، بل أيضاً مع درجة حرارة المحرك و حالة الخطأ الداخلي عبر نفس الرابط التسلسليويتم الإبلاغ عن جميع الأحداث فائقة السرعة مرة أخرى من خلال واجهة تعديل النبضات إلى CNC لا تحتاج الآلة إلى سلك مستشعر منفصل للكشف عن ظروف خطأ المحركهذا التكامل ليس عرضياً، بل هو مبدأ تصميم أساسي لنظام FANUC αi، حيث يتم بناء الرؤية التشخيصية في كل مكون بدلاً من إضافتها.

بالنسبة للآلات ذات المحاور المتعددة the standardized αiA 1000 interface across all motors in the αiS series means the same encoder cable family (FANUC A66L-0001 series) and the same parameter set apply regardless of motor size — simplifying spares management and reducing the number of configuration variables in multi-axis systems.

IP65 الحجرة مغلقة لبيئات CNC

A06B-0232-B100 يحملالحجرة ذات التصنيف IP65: مقاومة تماما للغبار ومقاومة لطائرات الماء من أي اتجاه. محركات الخدمة عالية السرعة تولد الحرارة في محاملها وملفاتها.في بيئة آلة أداة حيث يتم رش سائل التبريد بنشاطفي حين أن الجزيئات المعدنية تتحرك في الهواء، ويبقى ضباب المزلق موجودًا في جميع أنحاء منطقة العمل، فإن جودة الختم في غطاء المحرك ليست مواصفات ثانوية، بل تحدد عمر الخدمة.

في10 كجم، المحرك ضيق بالنسبة لفئة الإخراج الخاصة به. يسمح العمود المستقيم بالانضمام المباشر إلى المسامير الكرويّة وكرسيات الحزام باستخدام أقراص FANUC القياسية بدون عناصر محولات. No keyway on the B100 shaft specification means the coupling relies on clamp-type connection — which is correct for servo applications where the high reversal frequency of CNC feed axes makes mechanical fretting a concern with keyed interfaces.

تكامل النظام: FANUC αi مكبرات الخدمة

A06B-0232-B100 يعمل داخل FANUCنظام مكبر الخدمة- وحدات الخدمة من سلسلة A06B-6096 و A06B-6114 و A06B-6117 (SVM Servo Module) المستخدمة في بنية خزانة مصدر الطاقة / مكبر FANUC مع مزيج من PSM (وحدة إمدادات الطاقة) و SVM.

عند 2.2 كيلوواط متواصل مع 80 A الطلب على التيار القصوى ، يعمل المحرك على مستوى يقع ضمن نطاق وحدات SVM ذات المحور الواحد والحواف المزدوجة 20i و 40i من FANUC.اختيار مكبر محدد يعتمد على توليد نظام CNC، عدد المحاور الإجمالي، وقدرة PSM في الخزانة معايير محددة من خلال التصميم الأصلي لمصنع آلة الأدوات بدلا من المحرك وحده.

تم تصميم محركات αiS من FANUC للتعرف المباشر على المعلمات: قراءة CNC لنموذج المحرك من مبرمج النبضات وتحميل معايير مكاسب الصحيحة تلقائيًا.على نظام مثبت بشكل صحيح، استبدال A06B-0232-B100 الفاشل مع وحدة جديدة لا يتطلب إدخال المعلمات اليدوية النظام يعيد تحديد المحرك عند بدء التشغيل و يحمل معايير المحرك تلقائيًا.

أين يوجد هذا المحرك

مركز التصنيع الحاسوبي X/Y/Z محاور التغذية- مراكز التصنيع الرأسية والأفقية عالية السرعة حيث السرعة في 6000 دورة في الدقيقة تمكن من تحديد المواقع بسرعة بين القطع،حيث 8 Nm عزم دوران مستمر يحافظ على معدلات التغذية من خلال المعالجة العدوانية تمر.

آلات حفر عالية السرعة وآلات التنقيب-آلات محسّنة للدورة حيث نسبة وقت التنقل السريع إلى وقت القطع أمر بالغ الأهمية لسرعة عرض الجزء، وحيث قدرة محور التغذية 6000 دورة في الدقيقة تقلل مباشرة من الوقت غير القطع لكل جزء.

محاور آلات الطحن الدقيقة- كل من محرك الطاولة ورأس العجلات المضغوطة على سطح الدقة والطاحونات الأسطوانية،حيث أن مزيج من السرعة العالية لتحديد الموقع والدوران المستقر منخفض السرعة لزيادات التغذية الدقيقة هو المتطلب المحدد.

مؤشر برج مركز الدوران ودفع المحورمحاور Z و X على محركات CNC عالية السرعة حيث يكون إعادة التنظيم السريع بين تغييرات الأدوات وممرات القطع هو معيار إنتاجية مباشر.

أجهزة الكهرباء الالكترونية للأسلاك وآليات الكهرباء الالكترونية للغرقمحاور الدقة حيث تتيح قدرة 6000 دورة في الدقيقة عالية السرعة السريعة للقطع الخام بينما يحافظ عزم الدوران 8 Nm على متطلبات السرعة الثابتة والقوة الثابتة للتحكم الدقيق في تغذية EDM.

A06B-0232-B100 سياق المتغير

تسمية B100 داخل نظام رقم الجزء في FANUCعمود مستقيم، قياسي، بدون مكابح، عداد نبضات αiA 1000تكوين جسم المحرك αiS 8/6000. تشمل الإصدارات اللاحقة الأخرى لنفس المحرك:

• A06B-0232-B400مع الفرامل الكهرومغناطيسية 24 فولت DC
• A06B-0232-B200عجلة مخروط، بدون مكابح
• A06B-0233-B100¥ αiS 8/6000HV(نظام من فئة 400 فولت، إمدادات 400/480 فولت)

A06B-0232-B100 هو القياسية 200 فولت، بدون مكابح،تكوين العمود المستقيم الاختلاف الأكثر شيوعًا المحدد لمحاور التغذية CNC الأفقية والتوجهات القياسية حيث لا يلزم الاحتفاظ بالجاذبية ويتم استخدام نظام مكبر 200 فولت.

الأسئلة الشائعة

س1: ما هو الفرق بين A06B-0232-B100 و A06B-0233-B100؟

كلاهما محركات FANUC αiS 8/6000 مع نفس المواصفات الميكانيكية وعزم الدوران.A06B-0232-B100 هي نسخة 200 فولت، تستخدم مع أنظمة مكبرات فانوك الفئة 200 فولت.A06B-0233-B100 هي إصدار HV (الجهد العالي)، مصممة لأنظمة إمدادات الطاقة من فئة 400 فولت. الاثنان غير قابلين للتبادل الكهربائي. تأكد دائمًا من فئة الجهد في نظام مكبر الخدمة للجهاز الخاص بك قبل الطلب.

س2: أي مكبر FANUC الخدمي متوافق مع A06B-0232-B100؟

A06B-0232-B100 متوافق مع FANUCوحدات مكبرات الخدمة من سلسلة αi (SVM)بما في ذلك سلسلة A06B-6096، A06B-6114، و A06B-6117، اعتمادا على جيل CNC وتكوين الخزانة.تتوقف الوحدة المحددة على بنية PSM/SVM الأصلية للآلة وعدد المحاور التي يتم التحكم فيهالمطابقة المضخم الدقيقة، راجع الوثائق الكهربائية للآلة أو دليل وصف FANUC αi المضخم الخدمي لسلسلة CNC الخاصة بك.

السؤال 3: هل A06B-0232-B100 يتطلب توجيه بعد دورة الطاقة؟

أجل، إن آلة تعديل النبضات الآية 1000 على آلة A06B-0232-B100جهاز إضافيلا يتم الاحتفاظ ببيانات الموقع من خلال إيقاف التشغيل. عند كل بدء تشغيل للجهاز ، يجب على كل محور تنفيذ تسلسل رجوع مرجعي (البيت) قبل أن يتمكن CNC من قبول أوامر حركة المحور.هذا هو الإجراء التشغيلي القياسي لآلات FANUC التي تستخدم مكترحات نبضات سلسلة αiAتتميز أنواع FANUC من مُعدّلات النبضات المطلقة (αiA 64، αiA 128) بالحفاظ على الموقع دون تحديد الموقع ولكنها تشكل تكوينًا منفصلًا لأرقام الأجزاء.

السؤال 4: هل يمكن استخدام A06B-0232-B100 لاستبدال محرك FANUC α-series القديم (غير i) ؟

ليس كبديل مباشر للكهرباء. تستخدم سلسلة αiS مكبرات مختلفة ، بروتوكول واجهة تعديل نبضات مختلف ، ومجموعات مختلفة من معايير المحرك من سلسلة α (غير i) السابقة.استبدال محرك αiS في نظام مصمم لسلسلة α القديمة يتطلب استبدال وحدة مكبر الخدمة وتحديث مجموعة معايير CNCمن الممكن أن تكون عملية ترقية مخطط لها ولكنها ليست مبادلة متوافقة مع الشاشة. عند استبدال محرك αiS الفاشل بمحرك αiS آخر من نفس رقم الجزء،يتم استبدالها مباشرة دون الحاجة إلى تغييرات النظام.

السؤال 5: ما الذي يشير إليه اللاحق B100، وهل توجد نسخة مجهزة بالمكابح؟

في هيكل رقم جزء محرك الخدمة في FANUCB100يحدد العمود المستقيم القياسي ، التكوين بدون مكابح مع عداد النبضات αiA 1000. للتطبيقات التي تتطلب عقد العمود الميكانيكي في المحاور الرأسيةالآليات المحملة بالجاذبية:A06B-0232-B400، والذي يضيف 24 فولت DC الفرامل الكهرومغناطيسية للطاقة من نفس جسم المحرك. يجب أن يكون طاقة الفرامل منفصلة عن نظام مكبر.
