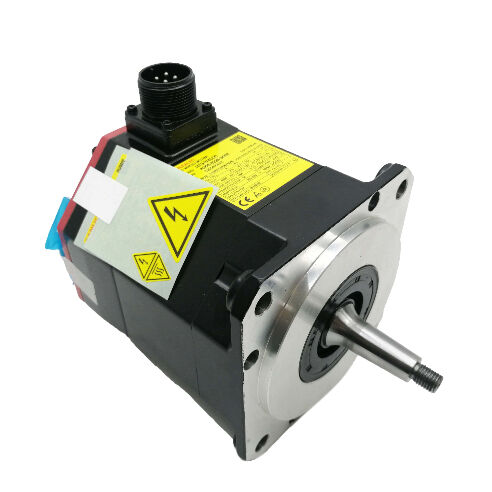

محرك Fanuc AC Servo A06B-0235-B101
FANUC A06B-0235-B101 محرك خدمة التيار المتردد AiS8/4000 محرك محرك CNC مستقيم
تصميم محسّن للأداء
الـFANUC A06B-0235-B101يوفر أداءً موثوقًا لأحواض التغذية CNC حيث يحدث نقل العزم عبر الاحتكاك أو الارتباط الميكانيكي ، مما يلغي الحاجة إلى مكابح إيقاف التشغيل.هذا التكوين العمود السلس المستقيم (SLK) مع FANUC i1000 مشفر النبضات يوفر رد فعل الموقف الدقيق في التطبيقات الصناعية.
- 2طاقة الاسمية:.5 كيلوواطمع عزم دوران ثابت 8 Nm
- 4السرعة القصوى في 1000 دورة في الدقيقةلتطبيقات عالية الأداء
- 184 فولت ثلاثي المراحل عند 267 هرتزمواصفات فولتاج المحرك
- تصنيف الحماية IP65للعمل المقاوم للمبردات
- i1000 مكيف إضافيمع 1000 نبض لكل دورة
العمود السلس بدون مفتاح (SLK) يسهل تركيب التوصيل حيث يكون مصراع الاحتكاك هو طريقة الاتصال الأساسية ،القضاء على مشكلات الموازنة الرئيسية وتقليل نقاط تركيز الإجهاد.
المواصفات التقنية
| المعلم |
القيمة |
| رقم الجزء |
A06B-0235-B101 |
| السلسلة |
A06B-0235 |
| النموذج |
AiS 8/4000 |
| الناتج القياسي |
2.5 كيلوواط |
| عزم الدوران |
8 Nm |
| السرعة القصوى |
4,000 دورة في الدقيقة |
| فولتاج المحرك |
184 فولت، 3 مراحل / 267 هرتز |
| مدخل مكبر |
200-240 فولت AC، 50/60Hz |
| نوع العمود |
مستقيم ، سلس (لا يوجد طريق مفتاحي) |
| مُشفر |
رمز النبض الإضافي i1000 |
| الفرامل الكهرومغناطيسية |
غير مدرجة |
| تصنيف الحماية |
IP65 |
| فئة العزل |
F |
| إصلاح مؤهل |
نعم.. |
فوائد تكوين العمود SLK
يشير تسمية SLK إلى عمود خروجي أسطواني سلس بدون قطع مفاتيح ، ومُحسّنة للاتصالات المدفوعة التي تعتمد على قوة الضغط الشعاعي.هذا التكوين يعمل بشكل مثالي مع محاور المقبض صفر رد الفعل، وتقليص أقراص التوصيل، ومصممة مماثلة لقفل الاحتكاك. غياب المفاتيح يلغي ارتفاعات التوتر في سطح العمود،توفير متانة متزايدة لتطبيقات عزم دوران ثنائي الاتجاه عالية الدورة.
ملاحظة التكوين:يشترك B101 (عمود سلس) ، B201 (عمود مستقيم مفتاحي) ، و B001 (عمود مخفف) في مواصفات مركز محرك AiS8/4000 متطابقة. يعتمد الاختيار على متطلبات تصميم ربط الآلة الخاصة بك.
i1000 متوافقة نظام ترميز
الـرمز النبض الإضافي i1000يوفر 1000 نبضة لكل دورة، وهو ما يمثل دقة ردود الفعل القياسية للأجيال السابقة من FANUC.هذا المشفر يتواصل بفعالية مع مضاعفات سلسلة FANUC αi الحالية وأنظمة CNC عندما يتم تكوينها بشكل صحيح.
ملاحظة التثبيتتحقق من تكوين مكبرات الصوت من أجل التوافق مع مكيف i1000 قبل التثبيت.قد تؤدي عدم تطابق المعلمات بين نوع الترميز وإعدادات مكبر الصوت إلى إنتاج إنذارات محورية تشبه فشل الأجهزة.
مواصفات التطبيق
A06B-0235-B101 بمثابة محرك محور التغذية المثالي لأدوات آلة CNC في هذه التطبيقات:
- عقدة الاحتكاك أو أقراص التقلص (تكوين العمود السلس)
- التطبيقات دون متطلبات مكابح الاحتفاظ بإيقاف التشغيل
- أنظمة تحكم الآلة مثبتة لتوافق مكيف i1000
- حمولات المحور الأفقي أو الموازنة دون احتياجات الحفاظ على الموقف الناجمة عن الجاذبية
يتناسب هذا المحرك مع تركيبات محور X و Y في مراكز التصنيع الرأسية ، محركات الطاولة الدوارة على الآلات الأصغر ، ومحركات محور التغذية على محولات CNC مع بنية إنتاج مكشف قبل αiA.
الأسئلة الشائعة
س1: ما هو الفرق بين A06B-0235-B101 و B201 أو B001؟
جميع المتغيرات الثلاث هي محركات AiS8/4000 ذات أداء كهربائي متطابق (2.5 كيلوواط ، 8Nm ، 4000RPM). يكمن التمييز في هندسة العمود:B101يحتوي على عمود مستقيم سلس،B201يحتوي على عمود مستقيم مُفتاح، وB001يستخدم عمود مخروط. اختر بناء على متطلبات تصميم الارتباط الخاصة بجهازك.
س2: هل يعمل مكشف i1000 مع مكبرات FANUC αi الحالية؟
نعم FANUC αi المكبرات تدعم أنواع i1000 المكيفات عندما يتم تكوين معايير المكبر بشكل صحيح.استبدال المحركات بأنواع مختلفة من مكيفات يتطلب تحديث معايير المضخة لمنع إنذارات المحور أثناء التشغيل.
السؤال 3: لماذا يختار شخص العمود الناعم (SLK) على العمود المفتاحي؟
يُحسّن العمود السلس الأداء من خلال ربطات على شكل مشبك بدون رد فعل عكسي تلتصق بالعمود بشكل محيطي.هذا التكوين يبسط التثبيت عن طريق القضاء على متطلبات محاذاة المفاتيح وإزالة نقاط تركيز الإجهاد في فتحات المفاتيح. استخدم إصدارات SLK عندما تم تصميم أقواس الآلة الأصلية لتشغيل العمود بسلاسة.
السؤال 4: هل هذا المحرك مؤهل للإصلاح إذا فشل؟
نعم، A06B-0235-B101 مؤهلة للإصلاح. تشمل إجراءات الخدمة الشائعة استبدال المحامل واستبدال المثبت واختبار التلف.إصلاح عادة ما يوفر بدائل فعالة من حيث التكلفة للاستبدال الكامل لمعظم أنماط الفشل باستثناء الأضرار الجسدية الشديدة أو إرهاق التلف.
السؤال 5: ما هي وحدة مكبر أجهزة αi المطلوبة لهذا المحرك؟
أزواج المحرك AiS8/4000 معFANUC αi SVMمصنفة لتيار المحرك 11A العصبي الذي يعمل على مدخل 200-240 فولت AC. تعتمد نماذج SVM المحددة على متطلبات الوحدة ذات المحور الواحد أو متعددة المحاور وتكوين نظام المحرك الكلي.التحقق من القياسات الحالية لتيار المضخم وإعدادات معايير المحرك قبل استبدال المحرك.
يعمل FANUC A06B-0235-B101 كمحرك خدمة بديل OEM. تأكد من نوع العمود وتوافق مكيفات ووضعات معايير المضخم مقابل وثائق الجهاز قبل التثبيت.
