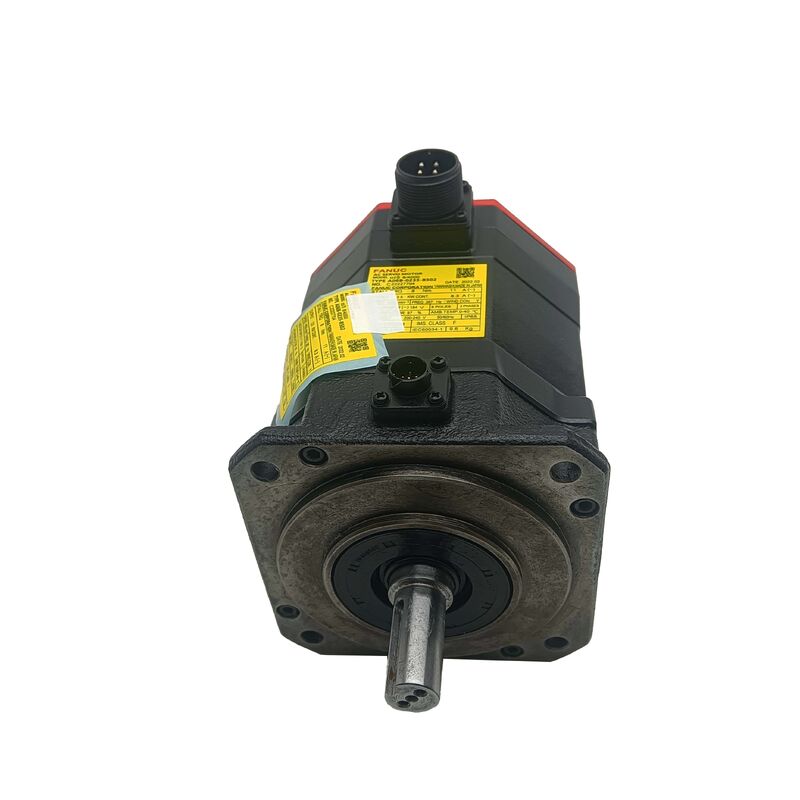

فانوك A06B-0235-B300 αiS 8/4000 AC محرك خدمة مع 24 فولت الفرامل، عمود التوتر، الكامل A1000 رمز النبض

لمحة عامة عن المنتج

رقم الجزء:A06B-0235-B300

أيضاً بحثت عن:A06B0235B300، فانوك A06B-0235-B300، فانوك A06B0235B300

طراز السيارات:αiS 8/4000

التصنيف:فانوك ألفا iS سلسلة محرك سيرفو AC بدون فرشاة عزم دوران 8 نيمر، 4000 دورة في الدقيقة، عمود خفيف مع مفتاح، 24 فولت الفرامل الكهرومغناطيسية المطبقة بالربيع، A1000 الكامل كود النبض، IP65

ثلاثة مواصفات تحدد هذا المحرك

الـفانوك A06B-0235-B300وهي مبنية حول ثلاث خصائص محددة تظهر مباشرة في ما يلي رقم الجزء وتصف معا بالضبط المحاور والتطبيقات التي تخدمها.

عزم دوران 8 نيمتر عند 4000 دورة في الدقيقةαiS 8/4000 هو محرك خدمة أداة آلة أداة متوسطة السعة ̇ عزم دوران كاف لتحمل قوى القطع الكبيرة على محاور CNC متوسطة الحجم ،وسرعة كافية لجعلها سريعة جداًبمقدار 2.5 كيلوواط من الطاقة القياسية، فهي واحدة من أكثر المحركات استخدامًا في عائلة الفانوك ألفا إيس.

عمود محور مع مفتاح.The TPR designation is Fanuc's standard CNC machine tool shaft interface — a precision-ground taper that self-centres the coupling hub and a key that transmits torque mechanically through the shaft-hub jointالنسخة B000 (بدون مكابح) من هذا المحرك نفسه لديها أداء متطابق؛ يتم مشاركة العمود الشوكي مع المفتاح في جميع أنحاء الأسرة.

الفرامل الكهرومغناطيسية ذات الربيع 24 فولتهذا هو ما يضيفه اللاحظة B300 على التكوين الأساسي B000. يجب أن يتم تشغيل لفافة الفرامل بـ 24 فولت DC للحفاظ على حرّة العمود.إزالة هذا الجهد لأي سبب من الأسباب ويقفل الربيع قرص الفرامل على الفورإيقاف الخدمة المخطط لها، إيقاف E، انقطاع الطاقة: المحور يحتفظ ميكانيكيا، دون الاعتماد على أي نظام نشط يبقى وظيفيا.

معًا، تصف هذه الخصائص الثلاث محركًا تم تصميمه خصيصًا للمحاور الرأسية والآليات المحملة بالجاذبية على أدوات CNC التي يتم التحكم بها من Fanuc.

المواصفات التقنية

8 نايتومتر، 4000 دورة في الدقيقة: ما الذي يقدمه هذا المحرك على محور الآلة

يقع αiS 8/4000 في النطاق الأوسط الإنتاجية من عائلة المحركات الخدمية الفا iS من Fanuc تحت محركات 12 Nm و 22 Nm التي تخدم محركات مركز التصنيع الأثقل.

ثمانية نيوتن متر من عزم الدوران يترجم مباشرة إلى القوة الميكانيكية على محاور المسمار الكروي. عند كفاءة المسمار بنسبة 90٪ على مسمار 10 ملم ، 8 Nm تحافظ على حوالي 4.قوة محورية 5 كيلون عند سرعة قريبة من الصفر حالة الحمل خلال الحفر العميق، تواجه تحت حمولة رقاقة ثقيلة، أو محور Z عقد رأس الغزل الثقيلة ضد الجاذبية دون الانجراف.ومعدات Fanuc المتحكم بها مشابهة عادة ما تصمم حول.

عند سرعة 4000 دورة في الدقيقةيحرك المحرك مخرط كرة 10 ملم بسرعة 40 م / دقيقة في التوصيل المباشر كافية للعبور السريع العملي على معظم محاور آلة الآلة دون الحاجة إلى مرحلة خفض السرعة بين المحرك والمخرطإن الجمع بين عزم دوران 8 نيمترات وسرعة عبور 4000 دورة في الدقيقة في محرك واحد يجعل αiS 8/4000 الاختيار الطبيعي للمحاور التي تقضي دورة عملها في كل من: بطيئة ،مراحل القطع عالية القوة والعبور السريع بين المواقف.

مكابح 24 فولت: ما الذي تعنيه "الربيع" في الواقع في الإنتاج

الفرامل الكهرومغناطيسية على A06B-0235-B300 ليست مجرد ميزة ملاءمة.فهم بالضبط كيفية عملها وكيفية سلوكها في جميع ظروف التشغيل هي نقطة البداية لتحديد المحرك المناسب للمحور الرأسي.

الفراملالمطبقة بالريشة والتي يتم إطلاقها كهربائياًالربيع يحافظ على قرص الاحتكاك يعمل في جميع الأوقات. تشغيل لفائف الفرامل مع 24 فولت DC يخلق قوة مغناطيسية تتغلب على الربيع ويرفع القرص بعيدا عن سطح الفرامل،تحرير العمود للحركةيجب أن تبقى الملفّة مشحونة طوال كل فترة من دوران العمود.

النتيجة بسيطة: يتم الاحتفاظ بالعمود ميكانيكياً افتراضيًا. أي حدث يزيل 24 فولت من لفافة الفراملأو إيقاف الخدمة المخطط له في نهاية الدورة يطلق على الفور الملف وتغلق الفراملالمحور يظل في أي مكان كان يحتلّه عندما تمّ إزالة الطاقة. لا يوجد برنامج. لا يوجد CNC. لا يوجد مكبر. الربيع يغلق المكابح بشكل سلبي وغير مشروط.

هذا هو بالضبط السبب في أن المحاور الرأسية تتطلب الفرامل المطبقة بالربيع عندما يحمل المحور Z الوزن الكامل لمجموعة رأس الغزلأي فقدان للقفل الخدمي سواء كان مخططًا أو غير متوقع بدون فرامل ميكانيكية يؤدي إلى سقوط المحوريمنع الفرامل المطبقة على الربيع في A06B-0235-B300 ذلك، يحتفظ رأس الغزل بموقعه خلال كل حالة توقف، كل دورة طاقة، وكل حالة طوارئ تواجهها الآلة.

متطلبات دائرة الفراملللفكرة المكابح تحتاج إلى إمدادات متواصلة مخصصة 24 فولت في لوحة الآلة، منفصلة عن قوة مكبر الخدمة.وقمع زيادة (ديود عودة الطيران عبر لفائف DC) أمر إلزامي لحماية جهات الاتصال بالمرور من ارتفاع الجهد الاستقراعي عندما يتم إزالة الطاقة من لفائف. ينسق مخرج إطلاق الفرامل من Fanuc CNC توقيت إطلاق الفرامل مع فعالية الخدمة لمنع إطلاق الفرامل قبل إنشاء قفل الخدمة.

تسلسل الفراملالتسلسل الصحيح عند تشغيل محور مكبح: قم بتثبيت قفل الخدمة أولاً ، ثم أطلق الفرامل. التسلسل الصحيح عند تعطيل: تبطئ إلى الراحة تحت التحكم الخدمي ، قم بتشغيل الفرامل ،ثم إزالة فعالية الخدمة. يخلق استخدام الفرامل على عمود متحرك الحرارة ويزيد من ارتداء قرص الفرامل. بعد هذا التسلسل ، يتم تمديد عمر خدمة الفرامل على مدار عمر تشغيل المحرك.

عمود الشفرة: معايير أدوات الآلة لسبب ما

واجهة العمود الشوكي على A06B-0235-B300 هو معيار Fanuc للأسهم الخدمية أداة آلة CNC،وتحصل على هذا الوضع من خلال خصائص ميكانيكية مهمة عبر الآلاف من حوادث التثبيت والخدمة.

التركيز الذاتي على التثبيتالهندسة الشوكية تركز محور الارتباط تلقائيًا عندما يتم سحبه إلى العمود بواسطة محول سحب من خلال خيط نهاية العمود.محرك و محور محرك محور محاذاة إلى تسامح هندسية ضيقة دون أي ضبط يدوي، بدون شيمز، وبدون أدوات محاذاة الليزر.يجلس المحور في نفس الموقف في كل مرة سواء تم تثبيته في مصنع صانع الآلات أو تم إعادة تثبيته من قبل مهندس الخدمة الميدانية يستبدل محركا معطلا بعد سنوات.

نقل العزم الإيجابي من خلال المفتاحيحتل المفتاح فتحات طريق المفتاح المتطابقة في كل من العمود والمركز ، مما ينقل العزمة عبر القسم العرضي للفتاح بدلاً من الاحتكاك الشوكي وحده. Eight Newton-metres stall torque and the higher peak torques during aggressive axis acceleration cycles are all transmitted through the key — a mechanically robust path that does not degrade with service hours، لا تنحل تحت الاهتزاز ، ولا تعتمد على الحفاظ على قوة ضغط محددة بمرور الوقت.

بالنسبة لمصنعي أدوات الآلات الذين يقومون بتوحيد تصميم محور واحد لربط الخدمة عبر تكوينات المحور الخاصة بهم ،يعني العمود الشوكي أن نفس المحور يناسب كل محرك في عائلة αiS بنفس حجم الإطارعندما يختار المهندس αiS 8/4000 على αiS 4/4000 لمحور أثقل ، لا يتغير جهاز الارتباط.

الفا i A1000 رمز النبض: الموقف المطلق من خلال كل توقف

الـألفا إيه 1000"A1000" في الوصف الكامل للمحرك000على المحور الرأسي المكبح على وجه التحديد، قيمة المثبت المطلق تتجاوز دقة الموقف.

عندما يتم إيقاف محور Z الرأسي ، سواء كان ذلك مخططًا أم لا ، فإن الفرامل المطبقة بالربيع تبقي رأس الغزل في مكانه.العداد المطلق متعدد الدوران A1000 يحتفظ بزاوية العمود الدقيقة في الذاكرة، يتم الحفاظ عليها بواسطة البطارية الاحتياطية في مكبر الخدمة Fanuc αi. عندما يتم تشغيل الجهاز مرة أخرى ، يقرأ المكبر الموقف المطلق على الفور. يعرف CNC بالضبط مكان محور Z.تم تأسيس القفليتم تنفيذ تسلسل إطلاق الفرامل. المحور جاهز من أي موقف توقف، دون أي حركة توجيهية.

على الآلة التي تتطلب فيها حركة توجيه المحور Z إزالة الأجهزة أو الأدوات يدويًا من منطقة العمل ، هذا مهم من الناحية التشغيلية.انقطاع الطاقة في منتصف الدورة لا يتطلب تدخلا يدويا قبل أن يمكن أن تستأنف الآلةالمكابح عقدت المحور بأمان، والمعدل تذكرت الموقف، والبدء في التشغيل هو فوري وأتمتة.

في الساعة الواحدة000،000 عدد لكل دورة، فإن دقة المشفّر على 10 ملم مسار كرة المسمار يحلّ إلى 10 نانومترات في العدحلقة الموقف تغلق عند هذه الدقة، وهو ما يمكّن من تكرار ما دون الميكرون الذي توفره مراكز معالجة الدقة في الإنتاج.

صيانة البطاريةيحتاج العداد المطلق لـ A1000 إلى استبدال بطارية الاحتياطي بشكل دوري. يصدر جهاز Fanuc CNC إنذار بطارية قبل تفريغ البطارية بالكامل.استبدال البطارية على وجه السرعة عند أول إنذار، والتي على المحور الرأسي تعني تحركًا مديرًا ومراقبًا قبل استئناف الإنتاج.

سلسلة A06B-0235: حيث يجلس B300

سلسلة المنتجات A06B-0235 تغطي عائلة المحركات αiS 8/4000 الكاملة عبر تكوينات العمود ، وجهد الفرامل ، وأنواع المشفرات:

B300 هو العمود الشوكي ، و 24 فولت الفرامل ، و مجموعات الترميز المطلقة ، المواصفات القياسية للمحاور الرأسية αiS 8/4000 على الآلات مع دوائر إمداد الفرامل 24 فولت.B605 يحمل لفافة الفرامل 90 فولت للآلات مع مواصفات مختلفة إمدادات الفرامل، الأداء متطابق في كل الأحوال.

تطبيقات نموذجية

المحور Z العمودي على مراكز التصنيع العمودي CNC.التطبيق الرئيسي لـ A06B-0235-B300، محاور رأس الغزل Z في مراكز التصنيع الرأسية حيث تتطلب كتلة تجميع الغزل عزم دوران 8 نيم خلال عمليات التغذية Z منخفضة السرعة.وفرامل الربيع المطبقة تحتفظ رأس الغزل بشكل ميكانيكي في كل توقف ‬ تغيير الأدوات، إيقاف تشغيل الآلة، إيقاف الكهرباء، وقطع الطاقة.

محور Z على مراكز تحويل CNC.محركات محور Z للدراجة على مراكز التدوير CNC حيث يكون لجميع محركات الدراجة وأدوات الأدوات عنصر جاذبية على طول اتجاه Z على تكوينات الماكينة الميمنة أو الرأسية ،تتطلب احتواء الفرامل الميكانيكية في حالة الراحة.

محركات تغيير الصفائح ومحركات الطاولة الدورية مع عناصر عمودية.آليات رفع الصناديق ذات القيادة الخدمية، محطات المؤشر الرأسي،ومحركات الطاولة الدورية المتميلة على خلايا التصنيع حيث يجب أن تحتفظ الآلية المحملة بموقعها ميكانيكياً عندما يكون الجهاز غير نشط.

محاور التغذية العمودية للضغط والتشكيلمحاور تغذية للصحافة تعمل بالخدمة، محركات الاقتراب المقطوعةومحركات العجلة العمودية على معدات معالجة خاصة حيث تتطلب كتلة المحور الرأسي والحمل قدرة العزمة من αiS 8/4000 والفرامل الآمنة التي يوفرها B300.

محاور الرفع الرأسي ومؤشر مجلة الأدوات.Vertical tool magazine lift mechanisms and servo-driven tool change arm vertical travel axes on CNC machining centres where the tool magazine or changer must hold a defined position under gravity when the servo is off.

الأسئلة الشائعة

س1: ما هو الفرق بين A06B-0235-B300 و A06B-0235-B000؟

الفرق الوظيفي الوحيد هو الفرامل الكهرومغناطيسيةB000 ليس لديه فرامليتم الحفاظ على موقف المحور في الراحة بواسطة Fanuc servo lock ، والذي يتطلب أن يبقى مكبر الخدمة يعمل وفعال.B300 لديه فرامل رباعية 24 فولتالذي يحتفظ بالعمود ميكانيكياً كلما تم إيقاف طاقة لفائف الفرامل ، بغض النظر عن حالة الخدمة. يشترك كلا المحركين في عزم دوران ثابت متطابق (8 نيمتر) ، والسرعة الاسمية (4,000 دورة في الدقيقة) ،نوع العمود (المنحني مع المفتاح)، وترميز (A1000 مطلق). استخدم B000 على المحاور الأفقية دون حمولة جاذبية. استخدم B300 على المحاور الرأسية ، المغذيات الميل ،وأي آلية تكون فيها حركة المحور غير المسيطرة عند إيقاف الخدمة خطرة.

السؤال 2: هل تعمل الفرامل 24 فولت تلقائيًا أثناء إيقاف الكهرباء أو فقدان الطاقة؟

نعم، هذا بالضبط هو الهدف من تصميم الربيع. الربيع يبقي الفرامل مغلقة افتراضيًا. يجب أن يتم تغذية الملف بشكل مستمر بـ 24 فولت متزامن للحفاظ على حرية العمود.أي حدث يزيل 24 فولت، انقطاع التيار الكهربائي، خطأ مكبر، أو إيقاف الخدمة المخطط لهاو لا يوجد نظام نشط لتنفيذإنه غير مشروط وفوري المحور يظل في أي موقف كان يحتل عندما تم إزالة طاقة لفائف الفرامل

السؤال 3: ما هو مكبر الخدمة و CNC متوافق مع A06B-0235-B300؟

A06B-0235-B300 يتطلبمضخم الخدمة من سلسلة Fanuc αi (αiSV)يُعتبر αiSV 20 أو αiSV 40 نموذجيًا لمستوى الطاقة αiS 8/4000 ، اعتمادًا على تكوين الآلة ومتطلبات التيار الذروة. تشمل منصات CNC المتوافقة سلسلة Fanuc 0i-D ، 0i-F ، 15i ،16i، 18i، 21i، 30i، و 31i. المحرك غير متوافق مع أقدم من الجيل الأول α أو αC سلسلة مكبرات، أو مع محركات فانوك β سلسلة.يجب ضبط معايير محور CNC لنوع المحرك αiS 8/4000يجب تكوين معايير توقيت إطلاق الفرامل لتطبيق المحور الرأسي.

السؤال 4: هل يزيل الترميز المطلق A1000 الحاجة إلى عودة مرجعية بعد فقدان الطاقة؟

نعم، A1000 هو سلسلةمكشف مطلقالذي يحافظ على وضعية عدة دورات خلال حوادث إيقاف التشغيل عن طريق بطارية احتياطية في مكبر الخدمة.عندما تقوم الآلة بالعمل مرة أخرى بعد أي توقف - مخطط لها أم لا - قراءة CNC الموقف المطلق فورا. أدى الفرامل المطبقة بالربيع إلى إبقاء المحور في مكانه ؛ تذكّر الترميز الموقع الدقيق. لا يلزم حركة التوجيه. هذه ميزة تشغيلية كبيرة على المحاور الرأسية ،حيث تتطلب حركة التوجيه بعد فقدان الطاقة تسلسلًا دقيقًا وقد تحتاج إلى إزالة المنطقة من العمل يدويًا قبل أن تكون آمنة.

السؤال 5: ما هو الفرق بين B300 (24V الفرامل) و B605 (90V الفرامل) ؟

كلاهما هو αiS 8/4000 محركات مع الفرامل الكهرومغناطيسية المطبقة بالربيع، والعمود الشوكي مع المفتاح، وA1000 مكفولات المطلقة.فولتاج لفائف الفرامل:يعمل B300 على إمدادات الفرامل المتواصلة 24 فولت، بينماB605 تعمل على مصدر الفرامل 90 فولت DCيجب أن تكون الأداء الميكانيكي ومواصفات عزم الدوران وترتيبات الترميز ومتطابقة المضخات متطابقة. يجب أن يتطابق جهد الفرامل مع دائرة إمدادات الفرامل في لوحة الجهاز.معظم أدوات Fanuc CNC الحديثة تستخدم دوائر الفرامل 24 فولت DC، مما يجعل B300 هو النسخة الأكثر شيوعًا ، ولكن الآلات القديمة أو المتخصصة قد تستخدم 90 فولت. تأكد من جهد إمدادات الفرامل للآلة قبل الطلب.
