| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0235-B400 |

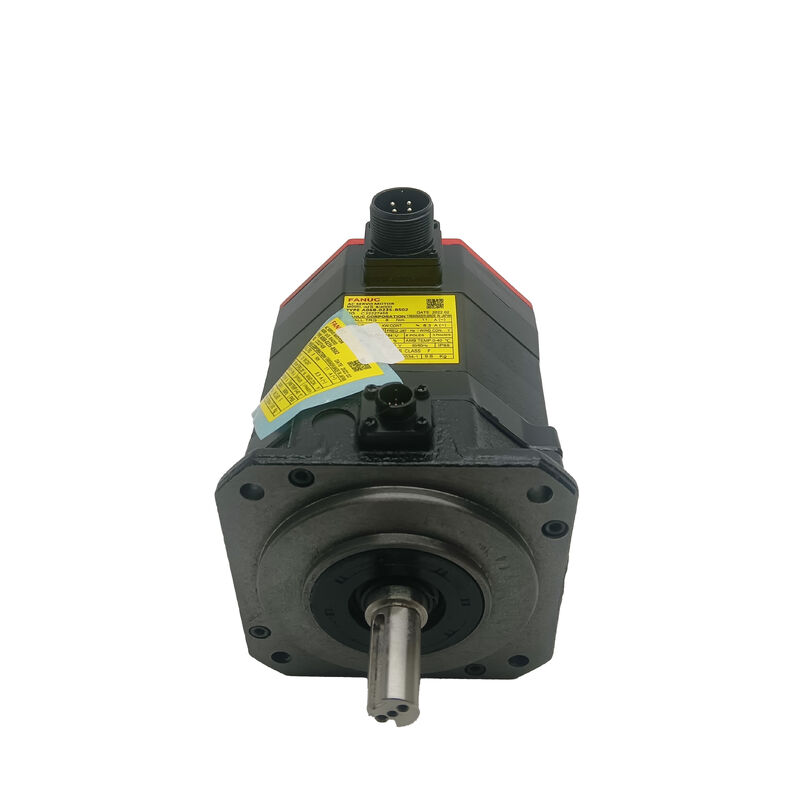

رقم الجزء:A06B-0235-B400
أيضاً بحثت عن:A06B0235B400، فانوك A06B-0235-B400، فانوك A06B0235B400
طراز السيارات:αiS 8/4000
التصنيف:فانوك ألفا iS سلسلة AC محرك الخدمة بدون فرشاة
αiS 8/4000 هي واحدة من أكثر محركات أدوات الآلات استخدامًا في Fanuc. The A06B-0235-B400 configuration features a straight smooth shaft with 24V spring-applied brake - ideal for vertical CNC axes requiring flexible disc or split-hub couplings and functional safety braking.
| المعلم | القيمة |
| رقم الجزء | A06B-0235-B400 |
| طراز المحرك | αiS 8/4000 |
| الناتج القياسي | 2.5 كيلوواط |
| عزم الدوران | 8 Nm |
| السرعة المسجلة | 4,000 دورة في الدقيقة |
| فولتاج التغذية | ثلاثي المراحل 200 فولت AC |
| نوع الفرامل | المطبقة بالريشة، والتي يتم إطلاقها كهربائياً |
| فولتاج الفرامل | 24 فولت DC |
| مبرمج النبضات | ألفا i A1000 (مطلقات السلسلة) |
| دقة الترميز | 1,000،000 نبض/دورة |
| نوع العمود | مستقيم، ناعم (ST، SLK - لا مفتاح) |
| تصنيف الحماية | IP65 |
| فئة العزل | الفئة F |
| درجة حرارة العمل | 0°C إلى +40°C |
| درجة حرارة التخزين | -20°C إلى +60°C |
| مكبرات متوافقة | مكبرات الخدمة من سلسلة Fanuc αi (αiSV) |
| عناصر التحكم المتوافقة | سلسلة Fanuc 0i، 15i، 16i، 18i، 21i، 30i، 31i، 32i |
توفر ثمانية نيوتن متر من عزم الدوران القائم قدرة كبيرة على دورات التصنيع ذات الطلب العالي. على مخرطة كرة 10 مم مع كفاءة 90٪ ، 8 Nm تحافظ على حوالي 4.5 كيلون من القوة المحورية - كافية للتطبيقات الرأسية على محور Z مع هامش كبير لتحديد الأحمال.
سرعة 4000 دورة في الدقيقة المسموح بها تدفع مسدس 10 ملم بمعدل 40 م / دقيقة في الارتباط المباشر ، لتحقيق سرعات سريعة عملية دون الحاجة إلى صناديق التروس.5 كيلوواط مستمرة الصادرة الاسمية التعامل مع دورات العمل العادية للآلات الآلية CNC دون زيادة الحرارة.
الشعاع المستقيم السلس (التسمية ST / SLK) يتواصل مع ربطات servo الدقيقة المقسمة بما في ذلك النفخات والقرص والربطات الفكية التي تنقل العزمة من خلال التشويش.هذا التصميم يسهل استبدال المحرك - ببساطة تخفيف مشبك الارتباط، انزلي محور قبالة، وإعادة تثبيت دون محاذاة المفاتيح أو إجراءات مقاعد مخفية.
يتم تشغيل الفرامل الكهرومغناطيسية بواسطة الربيع ويتم إطلاقها كهربائياً ، مما يوفر تشغيلًا آمنًا ضد الفشل لتطبيقات المحور الرأسي:
يقدم المشفر المطلق المتسلسل 1،000،000 نبضة لكل ثورة، مما يتيح القدرة على تحديد المواقع تحت الميكرونهذا يسمح باسترداد الموقف الفوري بعد أحداث الطاقة دون دورات التوجيهيتم الحفاظ على العداد المطلق متعدد الدورات بواسطة بطارية احتياطية في مكبر الخدمة.
| رقم الجزء | الصخرة | الفرامل | مُشفر |
| A06B-0235-B000 | المفتاح | لا.. | A1000 (مطلق) |
| A06B-0235-B100 | مستقيماً | لا.. | A1000 (مطلق) |
| A06B-0235-B300 | المفتاح | 24 فولت مضغوط بالربيع | A1000 (مطلق) |
| A06B-0235-B400 | مستقيماً | 24 فولت مضغوط بالربيع | A1000 (مطلق) |
| A06B-0235-B605 | المفتاح | 90 فولت مع ربيع | A1000 (مطلق) |
