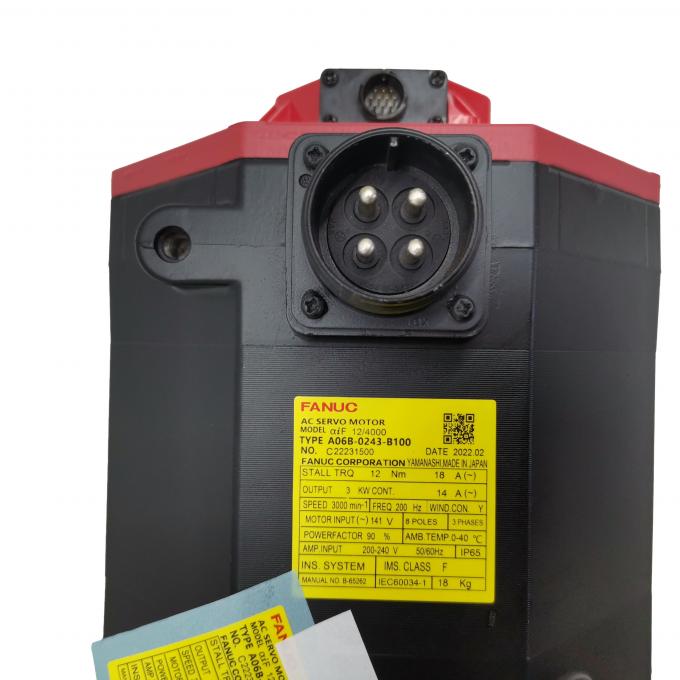

محرك سيرفو AC Fanuc A06B-0243-B100
αiF 12/3000، عمود مستقيم، A1000 مطلق، بدون فرامل
نظرة عامة على المنتج
رقم القطعة:A06B-0243-B100
تم البحث عنه أيضًا باسم:A06B0243B100, FANUC A06B-0243-B100, Fanuc A06B0243B100
طراز المحرك:αiF 12/3000
التصنيف:محرك سيرفو بدون فرشاة AC من سلسلة Fanuc Alpha iF -- عزم دوران توقف 12 نيوتن متر، 3.0 كيلو واط، 3000 دورة في الدقيقة، عمود أملس مستقيم، بدون فرامل، مشفر نبضي مطلق Alpha i A1000، IP65
المواصفات الفنية
| رقم القطعة | A06B-0243-B100 |
| طراز المحرك | αiF 12/3000 |
| الوزن الصافي | 42.6 رطل (حوالي 19.3 كجم) |
| عزم دوران التوقف | 12 نيوتن متر |
| الخرج المقنن | 3.0 كيلو واط |
| السرعة القصوى | 3000 دورة في الدقيقة |
| جهد الإدخال | 200-240 فولت تيار متردد |
| التردد | 50/60 هرتز |
| الأطوار | 3 أطوار |
| التيار المقنن | 14 أمبير |
| مشفر النبضات | Alpha i A1000 (تسلسلي مطلق) |
| دقة المشفر | 1,000,000 نبضة/دورة |
| نوع العمود | أملس مستقيم (SLK -- بدون مجرى مفتاح) |
| فرامل كهرومغناطيسية | لا يوجد |
| تصنيف الحماية | IP65 |
| فئة العزل | الفئة F |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +40 درجة مئوية |
| مضخمات متوافقة | مضخمات سيرفو من سلسلة Fanuc αi (αiSV) |
| وحدات تحكم متوافقة | سلسلة Fanuc 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| المنشأ | اليابان |
اثنا عشر نيوتن متر - المحرك المناسب لمحاور أدوات الآلات متوسطة المدى
يحتل A06B-0243-B100 المرتبة المتوسطة الإنتاجية في عائلة محركات αiF. مع 12 نيوتن متر من عزم دوران التوقف المستمر و 3.0 كيلو واط من الخرج المقنن، فهو مناسب تمامًا لأدوات الآلات CNC الصغيرة والمتوسطة حيث تقع أحمال المحاور بشكل مريح ضمن ميزانية عزم الدوران المستدام البالغة 12 نيوتن متر.
يقوم سقف 3000 دورة في الدقيقة يتيح سرعات انتقال سريعة مناسبة لهذه الفئة من الآلات، بينما يتناسب التيار المقنن البالغ 14 أمبير مع البنية التحتية الكهربائية القياسية ثلاثية الطور. عند 42.6 رطل (19.3 كجم)، يُنصح بدعم رفع مناسب أثناء التركيب والصيانة.

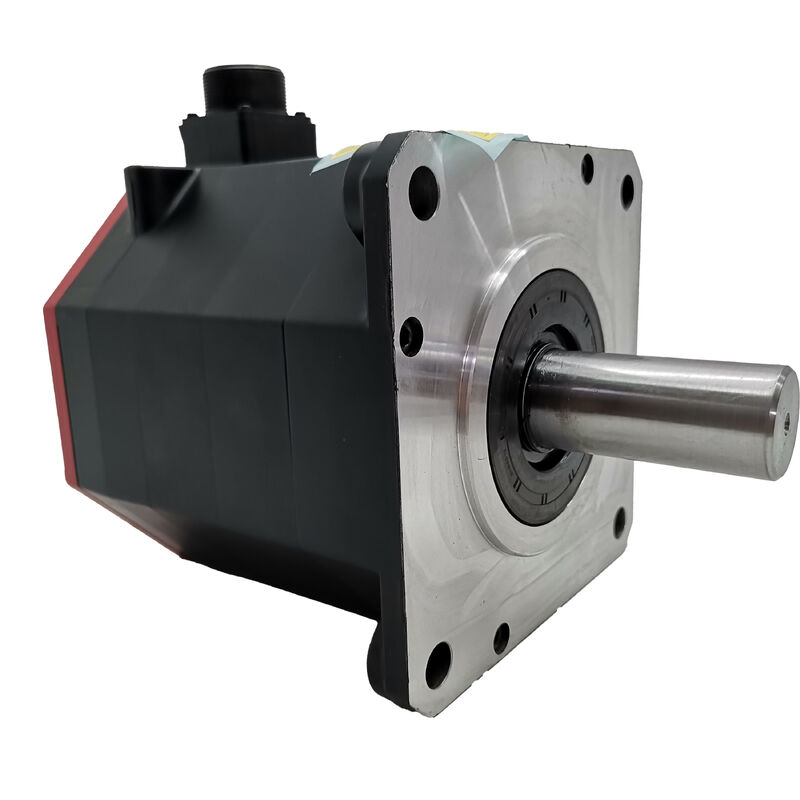

عمود أملس مستقيم - اقتران بدون مجرى مفتاح
يقوم العمود الأملس المستقيم (SLK) بنقل عزم الدوران حصريًا من خلال قوة تثبيت الاحتكاك. يتطلب هذا التصميم اقترانات ذات محور مشقوق محددة بشكل صحيح أو محاور توسيع هيدروليكية للتعامل مع عزم دوران التوقف البالغ 12 نيوتن متر ومتطلبات التسارع القصوى.
يوفر هذا التكوين إزالة سهلة للمحور باستخدام أدوات سحب التروس القياسية، مما يوفر مزايا صيانة في بيئات الآلات المقيدة. للتطبيقات التي تتطلب اقترانًا بمفتاح، يتوفر طراز A06B-0243-B200 مع مجرى مفتاح.
بدون فرامل - تكوين قياسي للمحاور الأفقية
يقوم الرمز B100 إلى عدم وجود فرامل كهرومغناطيسية، وهو أمر قياسي لمحاور تغذية CNC الأفقية. يتم الحفاظ على الموضع عند الراحة بواسطة وظيفة قفل السيرفو لمضخم سيرفو αi، حيث تظل حلقة الموضع نشطة ويوفر المشفر تغذية مستمرة.
يلغي هذا التكوين الحاجة إلى دوائر الفرامل والمرحلات ومنطق التوقيت، مما يقلل من تعقيد اللوحة وعدد المكونات. يتم حجز الطرازات المزودة بفرامل (B300 و B400) للمحاور الرأسية حيث تتطلب الجاذبية أمانًا إضافيًا للإمساك.
مشفر مطلق A1000 - الاحتفاظ بالموضع عبر دورات الطاقة
يقوم مشفر النبضات التسلسلي المطلق Alpha i A1000 بدقة 1,000,000 نبضة لكل دورة بالاحتفاظ بالموضع متعدد الدورات عبر إيقاف التشغيل عبر بطارية النسخ الاحتياطي في مضخم سيرفو Fanuc αi.
هذا يلغي دورات الترحيل اليومية، مما يسمح بتوفر الإحداثيات الفوري عند بدء التشغيل ويمكّن من الاستعادة السلسة للتوقفات في منتصف البرنامج. يدعم الدقة العالية دقة الأبعاد الاستثنائية وجودة تشطيب السطح.
صيانة البطارية: توجد بطارية النسخ الاحتياطي A1000 في مضخم سيرفو αiSV. استبدلها عندما تصدر وحدة تحكم CNC من Fanuc إنذارًا بانخفاض البطارية لمنع إعادة تعيين عداد الدورات المتعددة وإعادة المرجع الإجباري للمحور.
مرجع تكوين سلسلة A06B-0243
| رقم القطعة | العمود | مجرى المفتاح | الفرامل | مانع التسرب |
| A06B-0243-B000 | مدبب | نعم | لا يوجد | IP65 |
| A06B-0243-B100 | أملس مستقيم | لا | لا يوجد | IP65 |
| A06B-0243-B100#0100 | أملس مستقيم | لا | لا يوجد | IP67 |
| A06B-0243-B200 | مستقيم | نعم | لا يوجد | IP65 |
| A06B-0243-B300 | مدبب | نعم | نابض 24 فولت | IP65 |
| A06B-0243-B400 | أملس مستقيم | لا | نابض 24 فولت | IP65 |
| A06B-0243-B101 | أملس مستقيم | لا | لا يوجد | IP65 (مشفر i1000) |
توافق المضخم ووحدة التحكم CNC
يعمل A06B-0243-B100 مع مضخمات سيرفو من سلسلة Fanuc αi (αiSV) -- تحديدًا وحدات αiSV 40 أو αiSV 80. تشمل منصات CNC المتوافقة سلسلة Fanuc 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, و 32i.
عند تركيب محركات بديلة، تحقق من تطابق معلمات محور CNC مع مواصفات نوع محرك αiF 12/3000 لمنع سلوك المحور غير المستقر أو أخطاء المضخم.
التطبيقات النموذجية
- محاور تغذية مراكز التشغيل العمودية CNC متوسطة الحجم -- محركات X و Y و Z في VMCs المدمجة والمتوسطة الحجم
- محركات عربة وشرائح عرضية لمراكز الخراطة CNC -- محركات عربة المحور Z ومحركات الشرائح العرضية للمحور X
- محاور أساسية لمراكز الحفر والتنصت والتشغيل المدمجة -- آلات الإنتاج عالية الدورة مع حركات قصيرة وسريعة
- محركات ثانوية لمراكز التشغيل متعددة المحاور -- محركات دوارة للمحور B ومحاور تحديد موضع طاولة دوارة
أسئلة متكررة
ما هو الفرق بين B100 (عمود أملس مستقيم) و B000 (عمود مدبب)؟
يحتوي B000 على عمود مدبب مع مجرى مفتاح للاقتران ذاتي التمركز، بينما يحتوي B100 على عمود أملس مستقيم للاقتران المثبت بالاحتكاك. أداء المحرك متطابق - يعتمد الاختيار على محور الاقتران الموجود على جهازك.
هل يحتاج A06B-0243-B100 إلى دورة ترحيل في كل مرة يتم فيها تشغيل وحدة التحكم CNC؟
لا. يحتفظ المشفر المطلق Alpha i A1000 بالموضع متعدد الدورات عبر إيقاف التشغيل عبر بطارية النسخ الاحتياطي. إحداثيات المحور متاحة على الفور دون حركة ترحيل بعد التركيب ومزامنة الموضع لمرة واحدة.
أي وحدة مضخم Fanuc مطلوبة لـ A06B-0243-B100؟
يتطلب المحرك مضخم سيرفو من سلسلة Fanuc αi (αiSV) -- تحديدًا وحدات αiSV 40 أو αiSV 80 لتصنيف 3.0 كيلو واط / 14 أمبير. متوافق مع وحدات تحكم Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i, و 31i.
لماذا يعتبر وزن المحرك (42.6 رطل) ذا صلة بتخطيط الصيانة؟
بأكثر من 19 كجم، يتطلب المحرك مناولة شخصين أو دعم رفع مناسب أثناء التركيب والإزالة، خاصة في حاويات الآلات المقيدة. المناولة الفردية تخاطر بالتلف أو الإصابة.
متى يجب تحديد الطراز المزود بمانع تسرب IP67 (#0100) بدلاً من B100 القياسي؟
حدد IP67 عندما يتم تركيب المحرك في مكان يمكن أن تتجمع فيه المبردات حول جسم المحرك أو تتلامس معه مباشرة. للمواقع المحمية جيدة التصريف بعيدًا عن التعرض المباشر للمبردات، فإن IP65 القياسي كافٍ.
