محرك سيرفو صناعي
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0269-B100 |
المواصفات100 نيوتن مترنوع المنتجالخرج المقدر
| السرعة المقدرة | 3000 دورة في الدقيقة |
|---|---|
| السرعة القصوى | 4000 دورة في الدقيقة |
| عزم الدوران عند التوقف | |
| عزم الدوران الأقصى | 100 نيوتن متر |
| التيار عند التوقف | 15.9 أمبير (فعال) |
| التيار المقدر / المدرج | 9.3 أمبير |
| الجهد المقدر / المدرج | 353 فولت |
| التردد | 200 هرتز |
| الطور | 3 مراحل |
| قصور ذاتي للدوار | 0.00759 كجم متر مربع |
| ثابت عزم الدوران | |
| ثابت القوة الدافعة الكهربائية العكسية | |
| مقاومة العضو الدوار (طور واحد) | |
| ثابت الوقت الميكانيكي | 0.002 ثانية |
| ثابت الوقت الحراري | 35 دقيقة |
| الوزن | 23 كجم / حوالي 53 رطلاً |
| نوع العمود | عمود مستقيم |
| تفاصيل العمود | عمود مستقيم مع مفتاح |

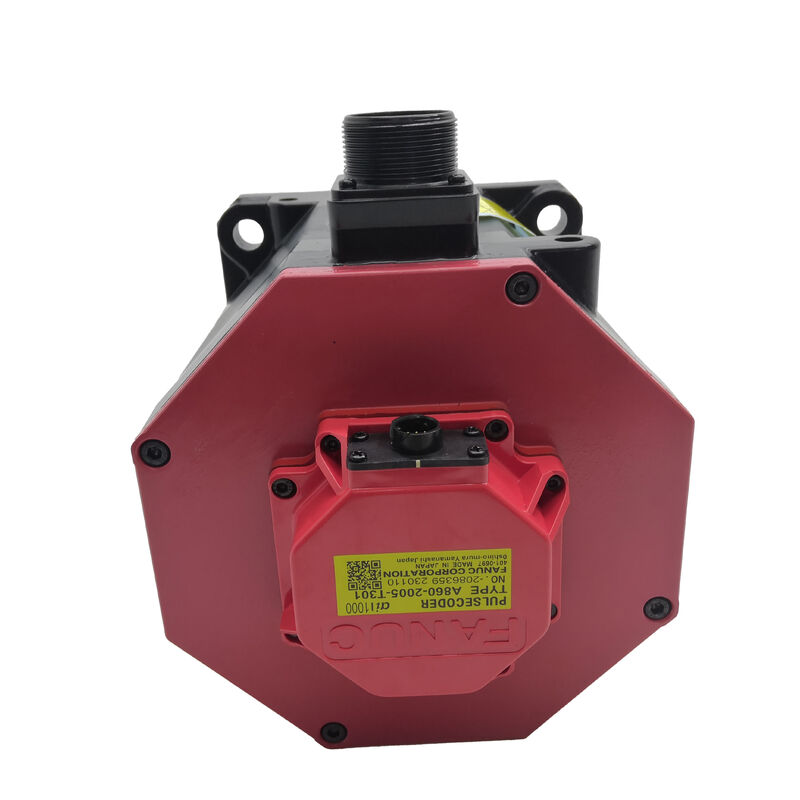

| نوع التغذية الراجعة | مشفر A1000 / αiA1000 |
| مصمم للحركة عالية الاستجابة مع توصيل عزم دوران مستقر | ما يجعل هذا المحرك مفيدًا في الخدمة الصناعية الحقيقية هو الطريقة التي تعمل بها خصائص عزم الدوران والسرعة معًا. يجب أن يظل محرك السيرفو في هذه الفئة قابلاً للتنبؤ به أثناء التسارع، وأن يستجيب بشكل نظيف لتغييرات الأوامر، وأن يظل مستقرًا عندما تواجه الآلة ظروف تحميل متغيرة. يلبي A06B-0269-B100 هذا المتطلب بشكل جيد لأن ملف تعريف خرجه قوي بما يكفي لعمل المحور المتطلب دون التضحية بالسلوك المتحكم فيه المتوقع في أنظمة CNC والأتمتة. يدعم عزم الدوران عند التوقف البالغ 30 نيوتن متر التحكم الجيد عند السرعات المنخفضة، بينما يوفر عزم الدوران الأقصى البالغ 100 نيوتن متر احتياطيًا إضافيًا للطلب الذروة قصير المدة. |
| سرعته المقدرة البالغة 3000 دورة في الدقيقة وسرعته القصوى البالغة 4000 دورة في الدقيقة تجعله أيضًا خيارًا عمليًا للأنظمة التي تحتاج فيها حركة المحور السريعة واتساق تحديد الموضع إلى العمل معًا. في العديد من أدوات الآلات وتجميعات الأتمتة، يكون هذا التوازن أكثر أهمية من مجرد مطاردة السرعة الخام وحدها. يساعد محرك السيرفو المتطابق جيدًا في الحفاظ على سلاسة الاستيفاء، والتكرار، واتساق العملية العام، مما يؤثر بشكل مباشر على أداء الآلة في الاستخدام اليومي. | تكوين عمود مستقيم لتوافق ميكانيكي أسهل |
| الملاءمة الميكانيكية هي إحدى القضايا الأولى التي ينظر إليها المشترون عند استبدال محرك سيرفو. تصف القوائم العامة عادةً هذا الطراز بعمود مستقيم، ويحدد البعض ذلك على وجه التحديد على أنه عمود مستقيم مع مفتاح. هذه تفاصيل عملية مهمة لأن تصميم العمود يؤثر على توافق الاقتران، والمحاذاة، وكفاءة التركيب. المحرك الذي يتطابق مع ترتيب العمود الأصلي من المرجح جدًا أن يستعيد سلوك الحركة المقصود للآلة دون الحاجة إلى تعديل إضافي. | بالنسبة لفرق الخدمة والمجددين، يمكن لهذا النوع من التوافق أن يحدث فرقًا حقيقيًا. فهو يقلل من وقت التشغيل، ويقلل من عدم اليقين في التركيب، ويحسن فرص إعادة المعدات إلى التشغيل المستقر بسرعة. في أنظمة FANUC القائمة، غالبًا ما تكون هذه التفاصيل الميكانيكية بنفس أهمية المواصفات الكهربائية الرئيسية. |
| تغذية راجعة A1000 للتحكم الدقيق في السيرفو | يرتبط هذا المحرك أيضًا عادةً بتغذية راجعة A1000 / αiA1000، وهي إحدى نقاط فحص التوافق الرئيسية في البحث عن البدائل. في الاستخدام العملي، يسمح المشفر لنظام التحكم بمراقبة السرعة والموضع باستمرار، وهو أمر ضروري للتصحيح السلس، وسلوك التوقف المتكرر، وتتبع المحور الدقيق. عندما يتم مطابقة نوع التغذية الراجعة المتوقع بشكل صحيح، يكون لدى الآلة فرصة أفضل بكثير للحفاظ على جودة التحكم الأصلية بعد التركيب. |
| هذا مهم بشكل خاص في أنظمة CNC والأتمتة الصناعية حيث يمكن أن تؤثر حتى التناقضات الصغيرة في الحركة على جودة الجزء أو استقرار الدورة. بدلاً من كونه مجرد مكون بديل، فإن المحرك هو جزء من سلسلة الدقة الإجمالية للآلة، وتغذية المشفر الموثوقة هي أحد الأسباب التي تجعله يستمر في الأداء بثبات في الخدمة طويلة الأجل. | التطبيقات النموذجية |
أدوات آلات CNCتجميعات التحكم الدقيق للمحاورمشاريع استبدال محركات السيرفو FANUC المتوافقةس 1: ما هو الخرج المقدر لـ FANUC A06B-0269-B100؟
ج 1: يرتبط FANUC A06B-0269-B100 بخرج مقدر يبلغ 5.5 كيلو واط. هذا يضعه في فئة أداء مناسبة لأنظمة CNC والأتمتة الصناعية التي تحتاج إلى قدرة سيرفو أكبر بكثير مما يمكن أن توفره أحجام المحركات المدمجة. في الاستخدام العملي، يدعم مستوى الخرج هذا أداء قيادة محور قوي مع الحفاظ على سلوك الحركة المتحكم فيه المتوقع في المعدات الدقيقة.ج 2: تدرج بيانات سلسلة αi لمجموعة المواصفات المطابقة سرعة مقدرة تبلغ 3000 دورة في الدقيقة، وسرعة قصوى تبلغ 4000 دورة في الدقيقة، وعزم دوران عند التوقف يبلغ 30 نيوتن متر، وعزم دوران أقصى يبلغ 100 نيوتن متر. تشير هذه القيم إلى محرك مخصص لعمل السيرفو المتطلب حيث يكون التسارع المستقر، والتعامل الموثوق مع الحمل، وسلوك المحور المتكرر كلها مهمة. بالنسبة للعديد من المشترين، هذه هي الأرقام الأساسية الأكثر فائدة عند مقارنتها بالمحرك المثبت بالفعل على الآلة.ج 3: تصف قوائم الموزعين العامة عادةً هذا الطراز بعمود مستقيم، وغالبًا ما يُشار إليه على أنه عمود مستقيم مع مفتاح، جنبًا إلى جنب مع مشفر A1000 / αiA1000. هذه التفاصيل مهمة لأنها تؤثر على كل من التركيب الميكانيكي والتوافق من جانب التحكم. يمكن أن يؤدي تأكيدها قبل الشراء إلى تقليل مشاكل التركيب وتحسين فرصة استعادة خصائص الحركة الأصلية للآلة بعد الاستبدال.
ج 4: ترتبط القوائم المتاحة عادةً بـ A06B-0269-B100 بجهد 353 فولت، و 9.3 أمبير، و 200 هرتز، وتشغيل 3 مراحل. هذه الأرقام مفيدة عند مقارنة المحرك بمحرك أو منصة آلة موجودة. قبل التركيب، لا يزال يتعين على المستخدمين التحقق من توافق المضخم والتغذية الراجعة الكامل مع النظام الأصلي.ج 5: هذا المحرك السيرفو مناسب لآلات CNC، ومعدات الأتمتة الصناعية، وأنظمة المحاور الدقيقة، وتطبيقات استبدال FANUC المتوافقة. إن مزيجه من خرج 5.5 كيلو واط، وأداء αiS 30/4000HV، وتكوين العمود المستقيم، وتغذية A1000 الراجعة يجعله مفيدًا بشكل خاص في الأنظمة التي يكون فيها التحكم الدقيق في الحركة والتشغيل الموثوق طويل الأجل ضروريين.
