| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |

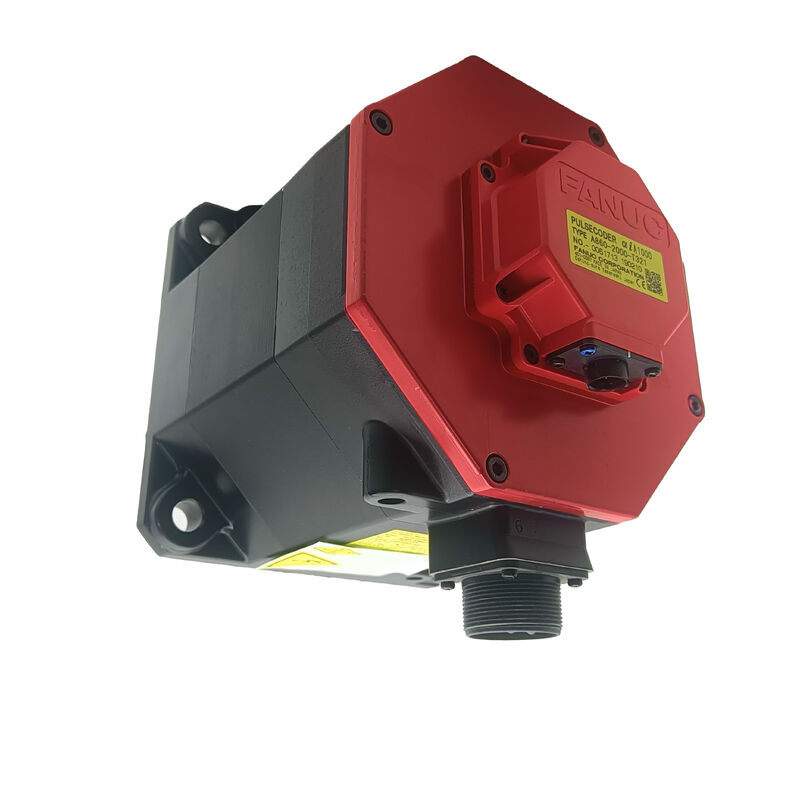

| رقم الموديل | A06B-0269-B101 |
البيانات الفنية الرئيسيةالمواصفات30 نيوتن مترنوع المنتجسلسلة المحرك
| طراز المحرك | αiS 30/4000HV |
|---|---|
| الخرج المقدر | 5.5 كيلو واط |
| السرعة المقدرة | |
| السرعة القصوى | 4000 دورة في الدقيقة |
| عزم الدوران عند التوقف | 30 نيوتن متر |
| عزم الدوران الأقصى | |
| التيار عند التوقف | 15.9 أمبير (فعال) |
| قصور ذاتي للدوار | 0.00759 كجم.متر مربع |
| ثابت عزم الدوران | 1.90 نيوتن متر/أمبير (فعال) |
| ثابت القوة الدافعة الكهربائية العكسية | 66 فولت (فعال) / 1000 دورة في الدقيقة |
| مقاومة العضو الدوار (طور واحد) | 0.25 أوم |
| ثابت الوقت الميكانيكي | 0.002 ثانية |
| ثابت الوقت الحراري | 35 دقيقة |
| الوزن | 23 كجم |
| نوع العمود | عمود مستقيم |
| نوع التغذية الراجعة | مشفر تزايدي i1000 |
| ملف تعريف المواصفات لهذا المحرك يجعله مناسبًا بشكل خاص للتطبيقات التي تحتاج فيها سلوك السيرفو القوي والتشغيل عالي السرعة المتحكم فيه إلى العمل معًا. مع خرج مقدر 5.5 كيلو واط، وعزم دوران عند التوقف 30 نيوتن متر، وسرعة قصوى 4000 دورة في الدقيقة، يدعم A06B-0269-B101 التسارع سريع الاستجابة، والتعامل الموثوق مع الأحمال، وتتبع الأوامر الدقيق في الأنظمة الصناعية المتطلبة. | أداء مستقر للحركة عالية الدقة |
| يجب أن يوفر محرك السيرفو المستخدم في بيئة CNC أكثر من مجرد القوة. يجب أن يستجيب بسلاسة لأوامر التحكم، وأن يظل مستقرًا عبر تغيرات الحمل، وأن يحافظ على جودة حركة متكررة عبر دورات إنتاج طويلة. تم تصميم A06B-0269-B101 لهذا الدور لأن فئة خرجه وخصائص عزم دورانه تتناسب مع التطبيقات التي يهم فيها كل من قوة الحركة والتحكم في الموضع. | يساعد عزم دورانه عند التوقف البالغ 30 نيوتن متر المحرك على الحفاظ على سلوك سيرفو ثابت عند السرعة المنخفضة وأثناء التسارع، بينما يوفر عزم الدوران الأقصى البالغ 100 نيوتن متر احتياطيًا إضافيًا للطلب الأقصى قصير المدة. في تشغيل الآلات العملي، يمكن لهذا النوع من الأداء المساعدة في تحسين اتساق المحور، وتقليل الاستجابة غير المستقرة تحت الحمل المتغير، ودعم تحكم أفضل في العملية بشكل عام. |
| قدرة عالية السرعة مع تحكم سيرفو موثوق | تسمح السرعة المقدرة 3000 دورة في الدقيقة والسرعة القصوى 4000 دورة في الدقيقة لهذا المحرك بالتناسب مع التطبيقات التي تتطلب تحديد موضع دقيق واستجابة حركة سريعة. في أنظمة التصنيع المؤتمتة وأنظمة CNC، هذا التوازن مهم لأن السرعة الأعلى تكون مفيدة فقط عندما تظل قابلة للتحكم. تم تصميم هذا المحرك لتوفير هذا التوازن، مما يمنح المستخدمين حلاً للحركة يمكنه دعم الإنتاجية دون التضحية باستقرار السيرفو. |
| يساهم قصور الدوار البالغ 0.00759 كجم.متر مربع أيضًا في ملف تعريف حركة المحرك، مما يساعده على تقديم استجابة متحكم فيها تناسب التطبيقات التي تعتمد على الدقة. بالنسبة للمشترين الذين يقارنون خيارات الاستبدال، هذا مهم لأن خصائص القصور الذاتي تؤثر على كيفية تصرف المحرك أثناء التسارع، والتباطؤ، وتصحيح السيرفو. | عملي لأعمال الاستبدال والصيانة |
في أعمال الصيانة الفعلية، يتعلق اختيار محرك السيرفو المناسب بأكثر من مجرد مطابقة رقم القطعة. مستوى الخرج، ونطاق السرعة، وهيكل العمود، ونوع المشفر، والسلوك العام للمحرك كلها تؤثر على مدى جودة أداء البديل بعد التركيب. غالبًا ما يتم وصف A06B-0269-B101 بعمود مستقيم ومشفر تزايدي i1000، مما يجعله ذا صلة خاصة للمشترين الذين يحتاجون إلى الحفاظ على التوافق ضمن الأنظمة القائمة على FANUC.بالنسبة لفرق الخدمة، والمجددين، والمشترين الصناعيين، يمكن أن يكون هذا المحرك حلاً عمليًا عندما يكون الهدف هو استعادة حركة المحور السلسة، والحفاظ على دقة التحكم، والحفاظ على تشغيل المعدات بأداء يومي موثوق.التطبيقات النموذجيةأدوات آلات CNCتجميعات التحكم الدقيق للمحاور
مشاريع استبدال محركات السيرفو FANUC المتوافقةس1: ما هو الخرج المقدر لمحرك FANUC A06B-0269-B101؟
ج1: تم تصنيف محرك FANUC A06B-0269-B101 عند 5.5 كيلو واط. يضع مستوى الخرج هذا في فئة أداء مناسبة لتطبيقات CNC والأتمتة الصناعية التي تحتاج إلى قدرة سيرفو أقوى مما يمكن أن توفره نماذج المحركات المدمجة. في الاستخدام العملي، يساعد ذلك في دعم حركة المحور المتطلبة مع الحفاظ على سلوك حركة متحكم فيه ومتكرر.ج2: تم تحديد هذا المحرك بسرعة مقدرة تبلغ 3000 دورة في الدقيقة وسرعة قصوى تبلغ 4000 دورة في الدقيقة. هذا المزيج يجعله مناسبًا للأنظمة التي يكون فيها كل من الحركة سريعة الاستجابة والتحكم المستقر في السيرفو مهمين. في العديد من تطبيقات الآلات، يساعد هذا في موازنة الإنتاجية، ودقة تحديد الموضع، وسلاسة الحركة أثناء التشغيل المستمر.ج3: تم تحديد المحرك بعزم دوران عند التوقف يبلغ 30 نيوتن متر وعزم دوران أقصى يبلغ 100 نيوتن متر. تشير هذه القيم إلى أنه مصمم لتطبيقات التحكم في الحركة الجادة حيث يجب على المحرك التعامل مع الأحمال المتغيرة، ودعم التسارع، والحفاظ على سلوك محور مستقر. بالنسبة للعديد من المشترين، تعد قدرة عزم الدوران أحد الأسباب الرئيسية لاختيار هذا الطراز لتطبيقات السيرفو الصناعية.س4: ما هو تكوين العمود والتغذية الراجعة المدرج عادةً لهذا الطراز؟
ج5: هذا المحرك السيرفو مناسب لآلات CNC، ومعدات الأتمتة الصناعية، وأنظمة المحاور الدقيقة، وتطبيقات الاستبدال المتوافقة مع FANUC. إن مزيجه من فئة الخرج، وقدرة السرعة، وملف عزم الدوران، وتكوين التغذية الراجعة يجعله مفيدًا بشكل خاص في الأنظمة التي تكون فيها الحركة الدقيقة والتشغيل الموثوق طويل الأمد ضروريين.
