| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0034-B177 |

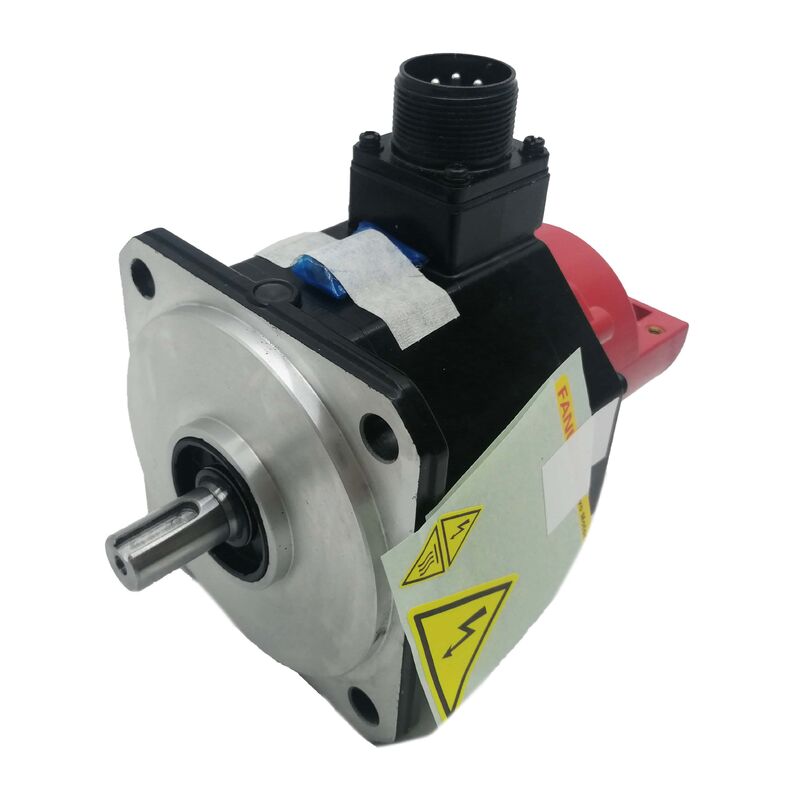

A06B-0034-B177 هو محرك خدمة B6/2000 من FANUC محرك 2000 دورة في الدقيقة من سلسلة بيتا في التكوين المعدل i32b المجهز بالعجلة المستقيمة.يحدد التسمية B6 فئة عزم الدوران للمحرك: محرك بيتا متوسطة الإطار مع عزم الدوران المستمر لإدارة الأحمال المستمرة للجهاز في سرعة معتدلة.مقاسات محاور الماكينة التي تحمل حمولة ميكانيكية حقيقية بدلاً من واجبات تحديد المواقع الخفيفة.
يتم استخدام الفرامل المدمجة بواسطة الربيع ، وهي تشغل بشكل افتراضي عندما لا يتم تشغيل لفائف الفرامل 24 فولت ، مما يبقي العمود مقفولاً.تشغيل الخدمة العادي يتطلب تشغيل الملف (إطلاق الفرامل)عند إيقاف الخدمة أو إيقاف الكهرباء أو فقدان الطاقة، يتم إيقاف الطاقة من الملفات ويقفل الربيع الفور العمود.
هذا يجعل تكوين B177 مناسبة للمحاور الرأسية، والمنحدرات الميمنة، أو أي آلية حيث الحمل لديه مكون جاذبية وسوف تتحرك تحت الجاذبية عندما servo غير نشط.على المحاور الأفقية التي يكون فيها قفل الخدمة وحده كافياً، فإن الاختلاف بدون مكابح هو المواصفات الصحيحة يضيف الكبح تعقيد الدوائر والصيانة دون فائدة وظيفية.
إن مُشفّر i32b تدريجي، ويوفر 32 فترة إشارة لكل دورة لتعزيز السرعة والوضع.هذا يتطلب دورة مرجعية-العودة (المحورية) في كل تشغيل للجهاز لتحديد مرجع الموقفالآلة لا يمكن أن تبدأ الإنتاج حتى تكتمل هذه الدورة.
IP67 يؤكد استبعاد الغبار الكامل وغمرة المياه المؤقتة إلى متر واحد لمدة 30 دقيقة.وتكون عمليات التنظيف جزءاً من العمليات العادية، هذه التصنيف الحماية هي المواصفات القياسية لمحركات الخدمة المحورية. يضيف ختم زيت العمود حماية في الوعاء الأمامي ضد دخول السائل من خلال نقطة اختراق العمود.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A06B-0034-B177 |
| طراز المحرك | B6/2000 |
| السرعة القصوى | 2,000 دورة في الدقيقة |
| الجهد القياسي | 199 فولت، 133 هرتز، ثلاثي المراحل |
| الصخرة | مستقيم + المفتاح |
| الفرامل | المطبقة بالربيع |
| مُشفر | i32b الإضافية |
| الحماية | IP67 |
| الوزن | 11.2 كجم |
السؤال 1: لا يطلق الفرامل عندما يتم تشغيل المحور. يتم تأكيد إمدادات الملف 24 فولت في المرفق. هل الفرامل معيبة؟
مع تأكيد 24 فولت ، قم بقياس المقاومة عبر نهاية لفائف الفرامل (24 فولت منفصلة). عادةً ما يقرأ لفائف الفرامل الصحية التي يتم تطبيقها بالربيع في نطاق 1550 Ω اعتماداً على إطار المحرك.الدائرة المفتوحة تؤكد فشل الملفإذا كانت المقاومة ضمن النطاق ولكن مكابح لا تزال تعمل، والربط الميكانيكي في القرص من التلوث أو رباعية مقبوضة يمنع الإفراج.
السؤال الثاني: الآلة تتطلب دورة توجيه في كل تشغيل. هل هذا بسبب مكشف i32b؟
نعم، الـ (i32b) تدريجية، إنها تحسب النبضات من تشغيل الكهرباء، لكن ليس لديها ذاكرة موقع مطلقة، تحتاج إلى دورة تعقب لتحديد المرجعية قبل أن يبدأ الإنتاج.إذا كانت الآلة تحتاج إلى الموقف المطلق عند تشغيل دون توجيه، تحديد متغير محرك بيتا مع مكيف مطلق.
السؤال 3: هل يمكن استخدام A06B-0034-B177 على محور أفقي حيث لا تكون هناك حاجة لفرامل؟
يعمل المحرك على محور أفقي، ولكن دائرة الفرامل لا تزال تتطلب 24 فولت للحفاظ على الفرامل التي تم إطلاقها أثناء التشغيل.تحديد الاختلاف بدون مكابح يلغي دائرة لفائف الكبح، وامتصاص التوتر ، و MBR التقاطع في PLC ، وفحص الفرامل الدورية من جدول الصيانة. بالنسبة للمحاور الأفقية ، فإن الاختلاف بدون الفرامل هو المواصفات الأبسط والصحيحة.
السؤال 4: بعد تثبيت A06B-0034-B177 ، يظهر المحور تحركًا بسيطًا في الوضع في الراحة. ما الذي يجب التحقق منه؟
Small drift at rest with a brake-equipped motor on a horizontal axis first warrants checking whether the brake is fully releasing — a partially applied brake creates a mechanical resistance that appears as apparent position drift to the servo loopتأكد من وجود 24 فولت في رابط الفرامل مع تشغيل الخدمة. إذا تم إطلاق الفرامل بالكامل ، تحقق من أن معيار نوع المحرك في مكبر الخدمة يتطابق مع مواصفات B6/2000.
السؤال 5: من أين يأتي A06B-0034-B177؟
من خلال سوق ما بعد السيارات من سلسلة FANUC Beta ٪ فائض جديد، تم اختبارها وتم تجديدها، وخدمات إعادة بناء المحرك.تأكيد رقم الجزء الكامل بما في ذلك B177 (عمود مستقيم + الفرامل + i32b) من لوحة اسم المحرك المثبتيجب التحقق من وظيفة الفرامل وحالة الترميز في أي اختبار قبول.
