محرك سيرفو صناعي
>
|
| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0372-B588 |

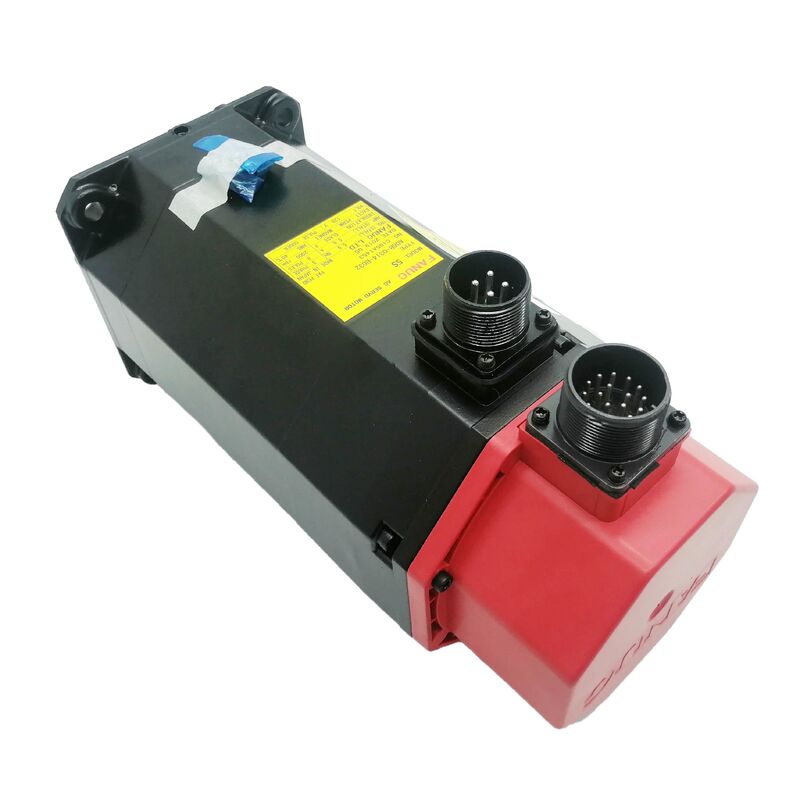

إن A06B-0372-B588 هو محرك سيرفو ألفا A2/2000 من FANUC في تكوين المشفر ذي العمود المستقيم A1000. عند 0.4 كيلو واط وعزم دوران 2 نيوتن متر، فإنه يتعامل مع محاور CNC المدمجة التي تحتاج إلى أداء حقيقي لمهام الآلة في إطار صغير: محاور التغذية في مراكز الخراطة ومراكز التشغيل الصغيرة، ومحركات الطاولات الدوارة، وتجميعات تحديد المواقع، ومواقع السيرفو المساعدة حيث يكون الحصول على البديل الصحيح تمامًا أكثر أهمية من العثور على أي شيء يناسب ماديًا.
يشير تصنيف الفئة A2 إلى عزم دوران مستمر يبلغ 2 نيوتن متر — وهو العزم الذي يوفره المحرك دون تجاوز تصنيفه الحراري تحت حمل مستمر. يوفر الحد الأقصى لعزم الدوران البالغ 16 نيوتن متر مساحة إضافية لتسارع العابر أثناء دورات تحديد المواقع السريعة.
| معامل | قيمة |
|---|---|
| رقم القطعة | A06B-0372-B588 |
| فئة المحرك | A2/2000 |
| الخرج المقدر | 0.4 كيلو واط |
| عزم الدوران الأقصى | 2.0 نيوتن متر |
| أقصى عزم دوران | 16 نيوتن متر |
| السرعة المقدرة | 2,000 دورة في الدقيقة |
| تيار التوقف | 2.2 أمبير |
| قصور ذاتي للدوار | 0.00060 كجم·م² |
| العمود | مستقيم |
| المشفر | A1000 تزايدي |
| فرامل | لا شيء |
المشفر A1000 هو من النوع التزايدي الذي يوفر 1000 فترة إشارة لكل دورة. تضاعف إلكترونيات مضخم السيرفو من FANUC هذا العدد إلى دقة فعالة أعلى. الأثر الرئيسي: يتطلب المشفر A1000 دورة إرجاع مرجعي (تصفير) عند كل تشغيل للآلة لإعادة تأسيس مرجع موضع المحور. إذا كانت الآلة المثبتة تعتمد على الموضع المطلق بدون تصفير، فإن متغير المحرك المزود بمشفر مطلق مطلوب.
العمود المستقيم هو نقطة التأكيد الأخرى. يحدد نمط العمود الوصلة: يتزاوج المحرك ذو العمود المستقيم مع محور وصلة مشبك احتكاكي؛ يتطلب المحرك ذو العمود المستدق تصميم محور مختلف تمامًا. في مهمة استبدال، يعني خلط أنواع الأعمدة أن المحرك لا يناسب الواجهة الميكانيكية الموجودة ماديًا. قم بتأكيد نوع عمود المحرك المثبت من لوحة اسمه قبل الطلب.
ضمن عائلة A06B-0372، تختلف متغيرات اللواحق المجاورة في نوع المشفر أو نمط العمود أو تكوين الفرامل. يحدد B588 العمود المستقيم والمشفر A1000 بدون فرامل. قم بتأكيد لاحقة المحرك المثبت الكاملة قبل البحث عن بديل.
س 1: ما هي المضخمات المتوافقة مع A06B-0372-B588؟
تتزاوج سلسلة A06B-0372 Alpha A2/2000 مع وحدات مضخم سيرفو FANUC Alpha SVM من عائلتي A06B-6079 و A06B-6096. يعتمد متغير SVM المحدد على تكوين محور نظام القيادة. قم بتأكيد أن التيار المقدر للمضخم يغطي متطلبات تيار التوقف للمحرك البالغة 2.2 أمبير.
س 2: يظهر المحور خطأ تتبع بعد استبدال المحرك بـ A06B-0372-B588. ما الذي يجب فحصه؟
يشير خطأ التتبع بعد تبديل المحرك عادةً إلى أن معلمة نوع المحرك في مضخم السيرفو لا تتطابق مع المحرك المثبت، أو أن كابل المشفر غير مثبت بالكامل في موصل التغذية الراجعة للمضخم. تحقق من معلمة نوع المحرك في CNC لتتوافق مع فئة ألفا A2/2000، وتأكد من عدم وجود دبابيس ملتوية أو ملوثة على موصل المشفر.
س 3: هل المشفر A1000 مطلق أم تزايدي؟
تزايدي. يتطلب A1000 دورة إرجاع مرجعي عند كل تشغيل لإنشاء مرجع موضع المحور. إذا كانت الآلة تحتاج إلى موضع مطلق عند التشغيل بدون دورة تصفير، فإن متغير المحرك المزود بمشفر نبضي مطلق من FANUC مطلوب. قم بتأكيد سلوك تصفير الآلة المثبتة قبل الطلب.
س 4: هل يتضمن A06B-0372-B588 فرامل؟
لا. تحدد لاحقة B588 عدم وجود فرامل. تحتفظ حلقة التحكم في الموضع المغلقة لمضخم السيرفو بالمحور في وضع الراحة أثناء التشغيل العادي. بالنسبة للمحاور الرأسية أو الآليات المحملة بالجاذبية التي تحتاج إلى تثبيت ميكانيكي عند إيقاف تشغيل السيرفو، حدد متغير الفرامل مع لاحقة B المقابلة.
س 5: من أين يتم الحصول على A06B-0372-B588؟
تتوفر محركات FANUC Alpha A2/2000 من خلال سوق قطع غيار CNC المستعملة — فائض جديد، مجددة تم اختبارها، وخدمات إعادة بناء المحركات. قم بتأكيد لاحقة B588 (عمود مستقيم، A1000، بدون فرامل) من لوحة اسم المحرك المثبت قبل الطلب. يجب أن تشمل المحركات المعاد بناؤها التحقق من محاذاة المشفر كجزء من عملية إعادة البناء.
