| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |

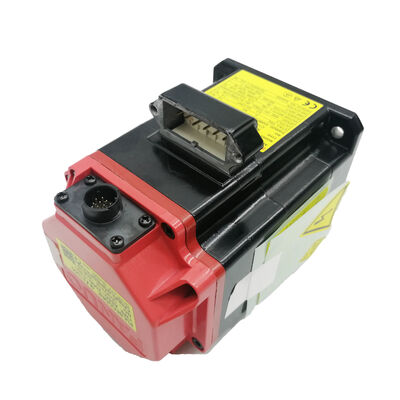

| رقم الموديل | A06B-0061-B203 |

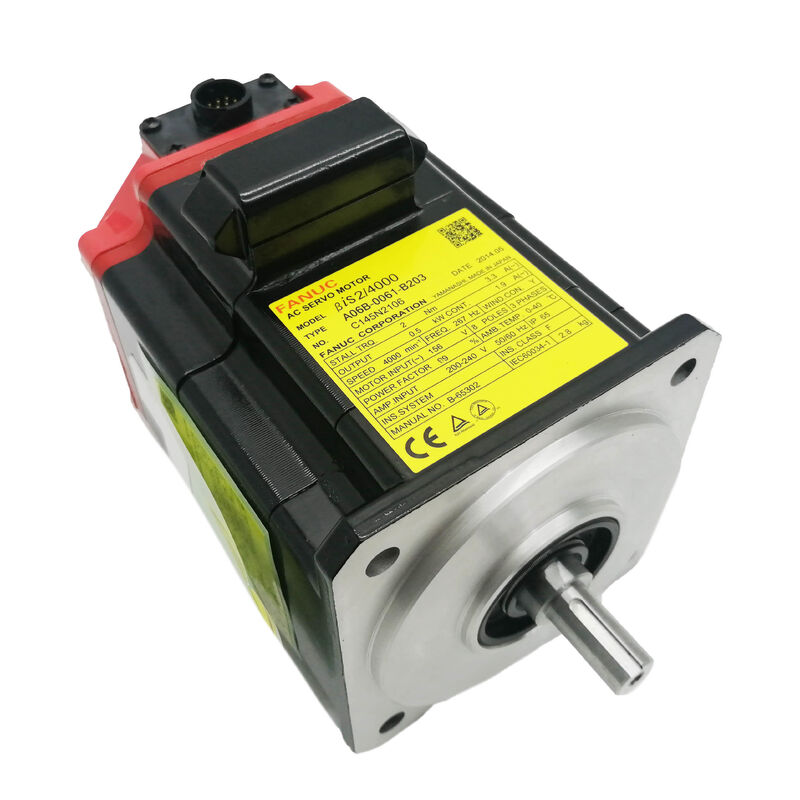

A06B-0061-B203 هو βiS 2/4000 من FANUC ، و 2Nm فئة ، 4000 دورة في الدقيقة المحرك من سلسلة بيتا iS.يغطي نوع محور CNC الذي لا يحتاج إلى قوة قطع ثقيلة ولكن يحتاج إلى دقة، تحديد المواقع الاستجابة: مؤشرات الدراجات الأداة، محركات المحور الفرعي على مراكز التدوير المدمجة، محاور التغذية على مراكز التصنيع الصغيرة، ومواقف الخدمة المساعدة على الآلات متعددة الوظائف.

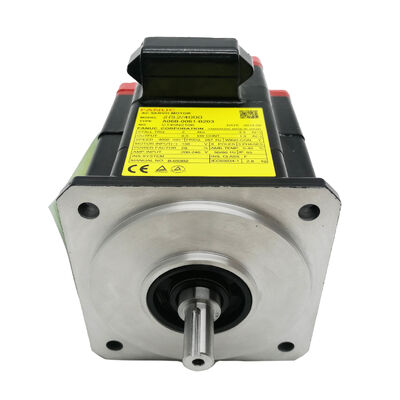

تكوين B203 يحدد العمود المباشر بدون فرامل.يوفر عمود المفتاح المستقيم نقل العزم الدوالي الإيجابي في الارتباط المفتاح يتحمل الحمل بدلا من الاعتماد على قوة الاحتكاك المضغوطة وحدها، والتي هي أكثر موثوقية عبر عكس الاتجاه المتكرر وحمل الاهتزاز على مدى عمر الخدمة.
يعطي مكشف β128iA 128 فترة إشارة لكل دورة ، يتم معالجتها بواسطة مكبر الخدمة إلى دقة فعالة أعلى للتحكم في الموقف.هذا هو مكشف تدريجي يجب على الآلة إكمال دورة المرجع والعودة بعد كل تشغيل قبل أن يمكن البدء في الإنتاجإذا كان التطبيق يتطلب الموقف المطلق دون توجيه، فإن متغير Beta iS مع مكيف مطلق هو المواصفات الصحيحة.
لا توجد الفرامل هي الخيار الصحيح للأحواض الأفقية والآليات التي تحتفظ فيها حلقة الموقف المغلقة للمضخم الخدمي بالحديد أثناء تشغيل الآلة العادي.يتطلب المحاور العمودية والمزلقات المحملة بالجاذبية نسخة الفرامل المقابلة (النهاية B503) مع الفرامل الاحتياطية 24 فولت المطبقة على الربيع.
| المعلم | القيمة |
|---|---|
| رقم الجزء | A06B-0061-B203 |
| طراز المحرك | βiS 2/4000 |
| عزم الدوران | 2 نيمتر |
| الناتج القياسي | 0.5 كيلوواط |
| التيار الوقائي | 3.3 أ |
| السرعة القصوى | 4,000 دورة في الدقيقة |
| المدخلات | ثلاثي المراحل 200-240 فولت AC |
| البولنديين | 8 |
| العزل | الفئة F |
| مُشفر | β128iA الزيادة |
| الصخرة | مستقيم + المفتاح |
| الفرامل | لا شيء |
السؤال الأول: الآلة تتطلب دورة توجيه في كل تشغيل. هل هذا بسبب مكشف β128iA؟
نعم، الـ β128iA هو مُثبِت إضافي، يتم تحديد موقعه عن طريق إحصاء النبضات من نقطة مرجعية في كل تشغيل.تطلب دورة تعيين بعد كل دورة طاقة لتحديد مرجع المحورهذا هو السلوك الطبيعي للآلات التي تم بناؤها مع محركات تشفير إضافية Beta iS. إذا كان هناك حاجة إلى موقف مطلق بدون دورة تعديل، حدد متغير Beta iS مع تشفير مطلق.
السؤال 2: هل يؤثر تكوين B203 (بدون مكابح) على المحور عندما يتم إيقاف تشغيل الخدمة؟
عند تشغيل الخدمة ، تحافظ الحلقة المغلقة على المحور بنشاط في الراحة. عندما يتم إيقاف تشغيل الخدمة عند توقف E ، يتم إزالة إيقاف الخدمة المخطط له ، أو فقدان الطاقة.محرك بدون كبح على محور أفقي أو متوازن سوف تبقي الموقف بشكل كاف في معظم الظروف الميكانيكية دون العمل على الخدمةعلى المحاور الرأسية أو المحمولة بالجاذبية ، مطلوب أن يكون الاختلاف B503 مع الفرامل المطبقة على الربيع لإبقاء المحور بأمان عند إزالة القوة.
السؤال 3: ما هي المضخات المتوافقة مع A06B-0061-B203؟
أزواج βiS 2/4000 مع مكبرات FANUC Beta SVU و SVM من السلسلة متوافقة مع محركات Beta iS.يعتمد نموذج المضخم المحدد على عدد محاور نظام القيادة وتكوين التيارتأكدي أن التيار المسموح به للمضخم يغطي التيار الثابت 3.3A من هذا المحرك
السؤال 4: المقبس لديه مفتاح. ما هي أبعاد مفتاح يجب تحديدها عند طلب محور الارتباط؟
تبع أبعاد المفتاح لـ βiS 2/4000 مواصفات دليل تعليمات محرك الخدمة بيتا من FANUC لهذا حجم إطار المحرك.وعمق الممر من لوحة اسم المحرك أو ورقة مواصفات المحرك FANUC قبل معالجة أو طلب المحور.
السؤال 5: هل يحتفظ هذا المحرك عادة كجزء احتياطي؟
نعم، بالنسبة للمصانع التي تعمل مع العديد من الآلات ذات محاور βiS 2/4000، فإن الاحتفاظ بمعدات استبدال متطابقة في المخزون أمر عمليومواصفات المحرك المحددة (نموذجيجب أن يكون B203 (بدون مكابح ، مفاتيح) مخزنة على وجه التحديد ؛ B503 (مكابح ،المفتاح) هو محرك مختلف وليس بديلا مباشرا في الآلات التي تم تكوينها دون فرامل.
