| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-1412-B100 |
رقم القطعة: A06B-1412-B100
النوع: محرك مغزل AC
السلسلة: Alpha i (αi) — أعلى طراز مطور للسرعة
الطراز: Ai 30 / 6000
التكوين: تثبيت شفة، عمود أملس (بدون مجرى مفتاح)، مستشعر سرعة/موضع MZi، تبريد بعادم خلفي
نطاق السرعة: 1,500 – 6,000 دورة في الدقيقة
حماية الدخول: IP54
الحالة: جديد / مجدد / فائض

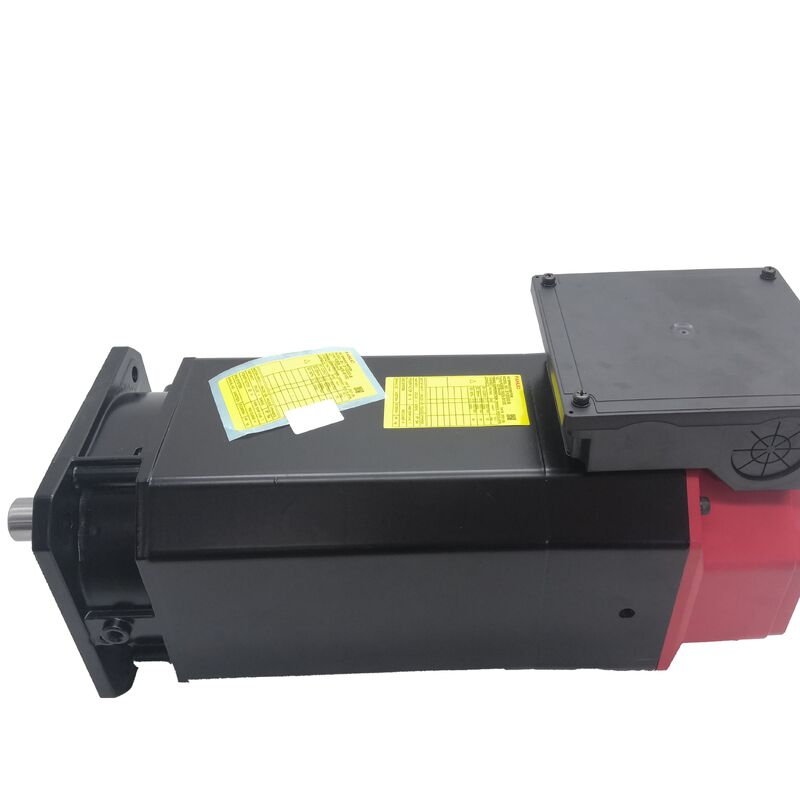

محرك المغزل AC من سلسلة Alpha i من فانوك A06B-1412-B100 — الطراز Ai 30/6000 — تم تعيينه من قبل فانوك كأعلى طراز مطور للسرعة في فئته من حيث الطاقة. يوفر 22 كيلو واط في التشغيل المستمر S1 ويصل إلى 30 كيلو واط في دورات العمل القصيرة والمتقطعة، مع نطاق سرعة من 1,500 إلى 6,000 دورة في الدقيقة، هذا هو محرك مغزل عالي الطاقة للمغزل القطع الأساسي لمراكز التشغيل الكبيرة، ومنصات التشغيل الأفقية للخدمة الشاقة، وأدوات الآلات CNC متعددة المحاور حيث يكون معدل إزالة المواد المستمر وصلابة المغزل تحت أحمال القطع الثقيلة هي متطلبات الأداء المحددة.الطراز Ai 30/6000 ليس محركًا مدمجًا. يتم شحنه بالشحن فقط، مما يؤكد الحجم المادي المناسب لفئته من حيث الطاقة.مثبت بالشفة مع عمود أملس، وتغذية راجعة من مستشعر MZi، وتبريد بعادم خلفي، فإنه يوفر نفس بنية وظيفة المغزل — التوقف الموجه، والتحكم في المحور Cs، واللكم الصلب — مثل محركات مغزل Alpha i الأصغر إلى منصة يمكنها الحفاظ على قوة قطع حقيقية من خلال تمريرات التجليش القوية، والطحن الوجهي بقطر كبير، ودورات الإنتاج المستمرة على مواد العمل الثقيلة.
يضيف المتغير اللاحق #0Z02 ختم زيت للبيئات ذات التعرض السائل الأعلى؛ يحمل الطراز الأساسي B100 حماية IP54 القياسية. تعمل كلا التكوينين على نفس منصة مضخم مغزل Alpha i وتوفران نفس الأداء الأساسي.
المواصفات الرئيسية
المعلمة
| الخرج المقنن (S1 مستمر) | 22 كيلو واط |
|---|---|
| الخرج المقنن (S2 / S3 واجب) | 30 كيلو واط |
| نطاق السرعة | 1,500 – 6,000 دورة في الدقيقة |
| حماية الدخول | IP54 |
| التثبيت | شفة |
| نوع العمود | أملس (عادي، بدون مجرى مفتاح) |
| المستشعر | MZi (سرعة وموضع) |
| التبريد | عادم خلفي |
| المضخم المتوافق | αiSP 30 (A06B-6141-H030) |
| السلسلة | Alpha i — Ai30/6000 (أعلى طراز مطور للسرعة) |
| الشحن | يتطلب شحن |
| 22 كيلو واط مستمر، 30 كيلو واط واجب — طاقة للقطع الثقيل المستمر | عند 22 كيلو واط S1 مستمر، يوفر Ai 30/6000 قوة قطع مستمرة حقيقية لا تستطيع معظم محركات مغازل مراكز التشغيل في فئة السرعة هذه مطابقتها عبر دورة إنتاج ممتدة. تصنيف S1 ليس ذروة — إنه المستوى الذي يمكن للمحرك الحفاظ عليه إلى أجل غير مسمى في حالة مستقرة حرارياً، طالما تم احترام حدود التيار لمضخم المغزل وكان تدفق الهواء عبر المحرك غير معاق. |
هذه المراحل ثقيلة ولكنها ليست مستمرة — دورة العمل تشمل دائمًا تمريرات أخف، وحركات سريعة، وتوقفات لتغيير الأداة.
تمتص الكتلة الحرارية للمحرك الحرارة أثناء المراحل الثقيلة؛ يشتت تدفق الهواء الحرارة أثناء المراحل الأخف.
معًا، يحدد S1 و S3 قدرة التشغيل الحقيقية لهذا المغزل عبر دورة الإنتاج، وعند 22/30 كيلو واط تكون النافذة واسعة.
يشير تعيين "أعلى طراز مطور للسرعة" إلى أنه تطور من منصة α30 القياسية — تكوين يوسع حد السرعة العلوي إلى 6,000 دورة في الدقيقة، مقارنةً بالمتغيرات α30 الأقدم التي بلغت ذروتها عند سرعات أقل.
هذه السقف البالغ 6,000 دورة في الدقيقة، جنبًا إلى جنب مع 22 كيلو واط مستمر، يغطي متطلبات سرعة السطح للأدوات ذات القطر الكبير على الفولاذ والحديد الزهر، بالإضافة إلى نظام السرعة العالية لتشغيل هياكل الألمنيوم باستخدام قواطع أكبر.
عمود أملس عند 30 كيلو واط — حالة عدم وجود مجرى مفتاح
محرك مغزل بقوة 30 كيلو واط مع عمود عادي يفاجئ بعض المهندسين الأكثر اعتيادًا على ربط عزم الدوران العالي بالتثبيت الميكانيكي. المنطق في فئة الطاقة هذه متجذر في التوازن، وليس في سعة عزم الدوران.
على محرك بهذا الحجم الإطاري وفئة الطاقة، تضخم القوى المعنية عند أقصى سرعة أي اختلال توازن أكثر من المحركات الأخف.
يوفر العمود الأملس سطحًا دوارًا متماثلًا بالكامل — أسهل في الموازنة الدقيقة، ويساهم في خصائص اهتزاز أنظف عند سرعات المغزل العالية.
تتم معالجة مسألة نقل عزم الدوران بواسطة مواصفات الاقتران: قوة التثبيت المتاحة من محور مصمم بشكل صحيح وترتيب تثبيت بهذا القطر للعمود أكثر من كافية لنقل 30 كيلو واط دون انزلاق، بشرط تثبيت المحور وفقًا لمواصفات عزم الدوران لشركة تصنيع الاقتران والتحقق منه بشكل دوري أثناء الخدمة.
خطوة التثبيت الحرجة هي تطبيق والتحقق من عزم دوران التثبيت الصحيح باستخدام أداة معايرة — وليس تقديره باللمس، وليس من الذاكرة لقيمة التثبيت السابقة.
لتصميمات الآلات التي تتطلب واجهة مفتاح، يحمل المتغير B150 من نفس محرك Ai 30/6000 مجرى مفتاح دون تغيير المواصفات الكهربائية أو مواصفات المستشعر.
مستشعر MZi — التحكم في المغزل على نطاق واسع
يوفر مستشعر MZi في الجزء الخلفي من Ai 30/6000 تغذية راجعة للسرعة والموضع التي تمكن المجموعة الكاملة من وظائف التحكم في مغزل Alpha i. عند 30 كيلو واط و 6,000 دورة في الدقيقة، يختلف السياق التشغيلي لهذه الوظائف في الحجم عن محركات مغزل أخف — ولكن الوظائف نفسها متطابقة.
يجلب المغزل إلى موضع زاوي محدد بعد التباطؤ.
على مركز تشغيل كبير برأس مغزل ثقيل، تعتمد ديناميكيات التباطؤ وقصور ذاتي لتجميع المغزل والمحرك على أن يكون التوقف الموجه دقيقًا ويعتمد مباشرة على MZi الذي يوفر مرجع موضع نظيفًا ومستقرًا عبر ملف التباطؤ بأكمله.التحكم في المحور Cs
يحول المغزل إلى محور زاوي قابل للبرمجة.
في مراكز التشغيل الأفقية متعددة الوظائف وخلايا التصنيع المرنة حيث قد يقوم المغزل بعمليات التجويف والطحن والتشكيل بزاوية مغزل متحكم بها، فإن وظيفة المحور Cs هي شرط تشغيلي مسبق.عند 22 كيلو واط، يتمتع هذا المحرك بعزم الدوران اللازم لدفع قوى دوران قطعة العمل لهذه العمليات دون الامتثال للسرعة الذي قد تظهره محركات المغزل الأخف.
اللكم الصلب
ربما يكون هذا هو المكان الذي تصبح فيه قوة Ai 30/6000 ذات صلة مباشرة بأداء وظيفة المغزل.
في قطع العمل الكبيرة التي تتطلب ثقوبًا ملولبة عميقة في مواد صلبة، يتم الحفاظ على دقة المزامنة بين عزم دوران المغزل وتغذية المحور Z التي يتطلبها اللكم الصلب بواسطة دقة تغذية الموضع من MZi طوال دورة اللولبة.يتطلب تجميع مستشعر MZi — حلقة استشعار على العمود، ومستقبل في الغلاف — فجوة هواء صحيحة لتوليد سعة الإشارة المحددة.
في حجم إطار هذا المحرك، تستحق معدلات تآكل المحامل والتفاوتات الميكانيكية لموضع تركيب المستشعر التحقق منها خلال فترات الصيانة المجدولة، وليس فقط عند الفشل.
IP54 والعادم الخلفي — الإدارة البيئية والحرارية
يحمل Ai 30/6000 حماية IP54 — تم تأكيدها في دليل أوصاف محركات مغزل Fanuc Alpha على أنها خاصة بفئة α30/6000، حيث يجمع حجم الإطار الأكبر للمحرك وترتيب مروحة التبريد المغلقة لتحقيق تصنيف دخول أعلى من IP40 للمحركات الأصغر في نفس الجيل.
يرتب عادم التبريد الخلفي — قياسي في محركات مغزل Alpha i المثبتة بالشفة — يسحب الهواء عبر جسم المحرك ويخرجه للخلف، بعيدًا عن أنف المغزل ومنطقة المحامل.
عند 22/30 كيلو واط من الطاقة المستمرة/الذروة، تكون الحرارة المتولدة أثناء دورات القطع المستمرة كبيرة. توجيه هذه الحرارة للخلف عبر مجاري الهواء الجانبية للآلة، بدلاً من السماح لها بالتوصيل نحو محامل المغزل الأمامية، هو الآلية الأساسية التي تمكن الآلة من الحفاظ على دقة الأبعاد المتسقة خلال دورات الإنتاج الطويلة.
يتم تقليل الانجراف الحراري عند أنف المغزل — الهجرة التدريجية لخط وسط المغزل مع تمدد الغلاف أثناء الإحماء — بواسطة بنية العادم الخلفي هذه.
توافق المضخم
يقترن Ai 30/6000 مع وحدة مضخم مغزل Fanuc Alpha i αiSP 30 (A06B-6141-H030)، والتي توفر سعة 35 كيلو واط من مدخل 283–339 فولت عند خرج يصل إلى 133 أمبير. تم تصميم هذا المضخم بشكل صحيح لمتطلبات التيار المستمر والذروة لـ Ai 30/6000.
أسئلة متكررة
س1: ما هو الفرق بين A06B-1412-B100 (عمود أملس) و A06B-1412-B150 (عمود بمجرى مفتاح)؟
لا يمكن تركيب عنصر قيادة بمجرى مفتاح على محرك بعمود عادي دون استبدال محور الاقتران، والعكس صحيح. تأكد من نوع عمود المحرك المثبت على الآلة قبل الطلب.
س2: ما هو مضخم المغزل المطلوب لـ A06B-1412-B100؟
تم تصميم Ai 30/6000 لمضخم مغزل Fanuc αiSP 30 (A06B-6141-H030)، والذي يوفر سعة 35 كيلو واط عند 133 أمبير من ناقل DC بقوة 283–339 فولت. يتكامل مع سلسلة Fanuc CNC 0i-B، 0i-C، 0i-D، 16i، 18i، و 30i/31i/32i. يجب أن تتطابق معلمة نوع محرك المضخم مع Ai 30/6000.
استخدام وحدة مضخم غير كافية يخاطر بكل من أداء القطع ووظيفة حماية المحرك، حيث تحدد سعة التيار القصوى للمضخم قدرة المحرك على تسريع قصور ذاتي المغزل ومقاومة تقلبات عزم دوران القطع.
س3: ماذا يعني "أعلى طراز مطور للسرعة" عمليًا؟
تم تعيين Ai 30/6000 من قبل فانوك كمتغير مطور بسرعة أعلى مقارنة بمحركات α30 القياسية في نفس فئة الطاقة. تزيد السرعة القصوى البالغة 6,000 دورة في الدقيقة من نطاق إنتاج المغزل مقارنة بتكوينات α30 الأقدم.
يؤثر التحديث على التصميم الكهرومغناطيسي والبناء الميكانيكي للمحرك لدعم 6,000 دورة في الدقيقة عند 22 كيلو واط مستمر — مما يتطلب ترتيب محامل أكثر قدرة، وتجميع دوار متوازن، وإدارة حرارية أكثر من متغير سرعة أقل عند نفس الخرج المستمر.
س4: لماذا يتمتع Ai 30/6000 بحماية IP54 عندما تكون محركات مغزل Alpha i الأصغر لديها IP40 فقط؟
يشير دليل أوصاف محركات مغزل Fanuc Alpha صراحةً إلى أن IP54 ينطبق بشكل خاص على طراز α30/6000، بينما تحمل معظم المحركات الأخرى في السلسلة IP40. ينتج التصنيف الأعلى على α30/6000 عن ترتيب تبريد المروحة المغلق والغلاف الأكبر والأكثر إحكامًا الذي تتطلبه فئته من حيث الطاقة.
بالنسبة لمحرك مغزل عالي الطاقة مثبت في بيئة تشغيل آلات حيث توجد سائل تبريد ورقائق معدنية بتركيزات أعلى بالقرب من منطقة العمل، يوفر IP54 مستوى الحماية الأساسي المناسب.
س5: ما هي أهم فحوصات الخدمة لمحرك A06B-1412-B100 مستعمل؟
في فئة الطاقة وحجم الإطار هذه، يعد عزل اللف هو الأولوية: قم بقياس مقاومة العزل للأرض على جميع الأطوار الثلاثة باستخدام ميجر — محرك شهد تسرب سائل تبريد أو عمل في بيئة رطبة سيظهر عزلًا متدهورًا قبل حدوث فشل في اللف.
قم بقياس مقاومة اللف لتوازن الأطوار. تحقق من حالة المحامل عن طريق تدوير العمود يدويًا والاستماع إلى الخشونة — في حجم الإطار هذا، يعد تآكل المحامل أحد أكثر أوضاع الفشل شيوعًا. افحص تركيب مستشعر MZi وفجوة الهواء.
تحقق من أن مروحة التبريد تعمل بحرية وتأكد من أن مسار العادم الخلفي غير معاق. يعد اختبار التشغيل بالحمل الكامل على مضخم αiSP 30 متوافق مع سرعات متزايدة تصل إلى 6,000 دورة في الدقيقة مع مراقبة التيار والتحقق من إشارة MZi هو فحص التشغيل الصحيح قبل تركيب المحرك على آلة إنتاج.
