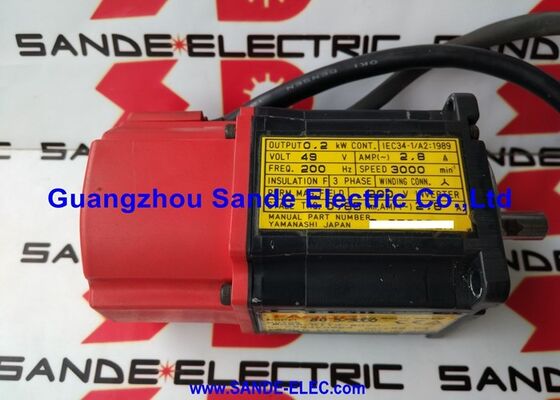

فانوك A06B-1424-B123#0321 — محرك دوران AC ألفا i 2/15,000، تركيب شفة، مستشعر خلفي

نظرة عامة على المنتج

رقم القطعة: A06B-1424-B123#0321 تم البحث عنه أيضًا باسم: A06B1424B123, FANUC A06B-1424-B123, A06B-1424-B123 0321 طراز المحرك: ألفا i 2/15,000 التصنيف: محرك دوران AC من سلسلة Fanuc Alpha i — سرعة قصوى 15,000 دورة في الدقيقة، تركيب شفة، عمود تجويف أملس، مستشعر مثبت في الخلف، متوافق مع مضخم ألفا iSP

المواصفات الفنية

خمسة عشر ألف دورة في الدقيقة في إطار مدمج

مراكز التشغيل CNC المدمجة، وآلات الحفر واللكم عالية السرعة، ومعدات القوالب والقوالب الدقيقة تشترك جميعًا في مطلب واحد لا يمكن لمحرك دوران تقليدي متوسط السرعة تلبيته: القدرة على تشغيل أدوات ذات قطر صغير بسرعات سطحية إنتاجية.

تحتاج أداة التفريز الطرفية مقاس 3 مم إلى حوالي 15,000 دورة في الدقيقة للوصول إلى سرعة السطح التي تم تصميم هندسة الكربيد لاستغلالها في سبائك الألومنيوم. إذا انخفضت عن ذلك، فأنت إما تقطع ببطء أو تحمل الأداة بطرق تقصر من عمرها.

يؤكد تعيين A06B-1424-B123#0321 هو محرك دوران AC ألفا i 2/15,000 من Fanuc — وهو محرك دوران AC تم تصميمه خصيصًا لهذا النظام التشغيلي.

عند سرعة قصوى تبلغ 15,000 دورة في الدقيقة، فإنه يضع غلاف معلمات القطع الكامل للأدوات الكربيدية ذات القطر الصغير في متناول الآلة التي يتم تركيبها فيها.

تدعم خصائص خرج وعزم الدوران المستمر المقدر للمحرك عند السرعة إزالة المواد الإنتاجية عبر نطاق العمليات — من تمريرات التشطيب حيث تكون سرعة الدوران هي كل شيء، وصولاً إلى دورات التفريز ذات الحمل المعتدل حيث يصبح عزم الدوران مطلبًا مشتركًا إلى جانب السرعة.

عند 14.5 كجم، هذه ليست وحدة ثقيلة. هذه الكتلة المدمجة متعمدة — محرك دوران أخف يعني تجميع دوران إجمالي أخف، مما يترجم إلى قصور ذاتي أقل لتسريع أسرع، وحمل هيكلي أقل على رأس دوران الآلة، وحزمة مادية تناسب تصميمات الآلات المدمجة حيث يتم تحديد ألفا i 2/15,000 عادةً.

ما تحدده لاحقة #0321

يقوم نظام لاحقات محركات الدوران من Fanuc بتشفير تفاصيل التكوين المادي التي تحدد تجميع المحرك الدقيق المطلوب لتصميم آلة معين.

بالنسبة لـ #0321، تحدد الأرقام الأربعة متغير تكوين على مستوى المصنع ضمن سلسلة A06B-1424-B123 الأساسية — تغطي هندسة شفة التركيب، وترتيب واجهة المستشعر، وربما تفاصيل التبريد أو الأسلاك التي تميز هذه الوحدة عن متغيرات اللواحق الأخرى مثل #0021، #0521، أو #0121.

النتيجة العملية: عند طلب بديل لآلة مزودة حاليًا بـ #0321، يجب تحديد اللاحقة الكاملة بدقة.

قد تحمل لاحقة مختلفة — حتى ضمن نفس سلسلة ألفا i 2/15,000 — أنماط ثقوب تركيب مختلفة، أو أسلاك مستشعرات مختلفة، أو تكوينات تبريد مختلفة تمنع التركيب أو التشغيل الصحيح في الآلة.

سلسلة A06B-1424-B123 الأساسية هي عائلة المحركات؛ #0321 هو التجميع المحدد ضمن تلك العائلة لتصميم دوران صانع آلة معين.

تركيب الشفة والتجويف الأملس — كيف يتصل هذا المحرك بالآلة

يؤكد تعيين تركيب الشفة على A06B-1424-B123#0321 أن المحرك يتصل بغلاف دوران الآلة من خلال وجه مسمار مصقول بدقة في مقدمة جسم المحرك.

تسجل الشفة محور دوران المحرك مع محور دوران الآلة من خلال الدقة الميكانيكية لملامسة وجه الشفة مع الغلاف — لا توجد حشوات، ولا تعديل لوحة القاعدة، ولا محاذاة تكرارية. عندما تسجل الشفة بشكل صحيح، يكون المحرك محاذيًا.

يؤكد تعيين عمود التجويف الأملس (SLK) — لا يوجد مجرى مفتاح — هو واجهة الاقتران القياسية لمحركات الدوران في هذه الفئة.

يتصل عمود دوار المحرك بدوران الآلة أو خرطوشة الدوران من خلال واجهة التجويف بدون إشراك مفتاح.

يتم نقل عزم الدوران من خلال التداخل أو ترتيب الاقتران الخاص بتصميم الدوران، وليس من خلال مفتاح متوازي.

بالنسبة لصانع الآلة الذي يصمم حول هذا المحرك، فإن واجهة SLK تحافظ على كتلة الاقتران متناظرة وتتجنب أي مساهمة اختلال توازن محتملة من عدم تناظر كتلة المفتاح ومجرى المفتاح — وهو اعتبار حقيقي عند 15,000 دورة في الدقيقة حيث حتى الاختلالات الصغيرة تخلق قوى تؤثر على عمر المحمل وجودة تشطيب السطح.

المستشعر المثبت في الخلف — مسار ردود فعل موضع الدوران

يؤكد تعيين المستشعر الخلفي أن محول ردود فعل موضع الدوران — الذي يوفر لوحدة التحكم CNC موضع زاوية الدوران لعمليات اللكم الصلب، ومزامنة قطع الخيوط، وتوجيه الدوران — مثبت في نهاية المحرك غير المدفوعة.

هذا الموضع يبقي هندسة المستشعر بعيدة عن اقتران طرف القيادة وواجهة حامل الأداة، وعادة ما يوفر وصولاً أنظف لفحص المستشعر واستبداله دون إزعاج ترتيب القيادة الميكانيكي للدوران.

يمكّن المستشعر ثلاث وظائف لوحدة التحكم CNC لا يمكن لمحرك دوران يعتمد على السرعة فقط القيام بها:

اللكم الصلب يتطلب مزامنة زاوية دقيقة بين دوران المحرك وتقدم تغذية المحور Z.

يجب الحفاظ على مسافة سن اللولب خلال دورة الدخول والانعكاس الكاملة بدون حامل لولب عائم.

يوفر المستشعر الخلفي مرجع الزاوية لكل دورة الذي تستخدمه وحدة التحكم CNC للمقارنة مع موضع المحور الخطي.

قطع الخيوط على مراكز الخراطة ومراكز التشغيل يعتمد على موضع نبضة مرجعية ثابتة في كل دورة حتى تشتبك أداة القطع في نفس الموضع الزاوي في كل تمريرة. تتطلب الأشكال متعددة البدايات والأشكال الدقيقة هذه التكرارية عبر العديد من التمريرات.

توجيه الدوران لتغيير الأداة التلقائي يضع الدوران في موضع زاوي مطلوب قبل أن تقوم ذراع تغيير الأداة بإشراك حامل الأداة.

بدون ردود فعل الموضع من المستشعر الخلفي، لا يمكن التحكم في التوجيه إلى زاوية محددة.

توافق المضخم ووحدة التحكم CNC

يعمل A06B-1424-B123#0321 مع مضخمات دوران سلسلة Fanuc ألفا i (ألفا iSP) — وحدات قيادة الدوران في خزائن قيادة سلسلة Fanuc ألفا i.

يجب تأكيد تصنيف وحدة ألفا iSP المحددة المطلوبة لهذا المحرك مقابل الوثائق الكهربائية للآلة، حيث توجد تقييمات تيار متعددة ضمن نطاق ألفا iSP لمطابقة محركات الدوران من فئات طاقة مختلفة.

تشمل منصات CNC المتوافقة Fanuc Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, و 32i.

المحرك غير متوافق مع مضخمات دوران سلسلة ألفا الأصلية (غير i)، والتي تستخدم بنية قيادة وواجهة محرك مختلفة، أو مع محركات دوران سلسلة Fanuc بيتا.

بعد تركيب محرك بديل، تحقق من أن معلمات دوران وحدة التحكم CNC — رمز نوع المحرك، والسرعة القصوى، ونسبة التروس، وإزاحة التوجيه — مضبوطة بشكل صحيح لنوع محرك ألفا i 2/15,000 قبل تشغيل الإنتاج.

خطأ في المعلمة في محرك دوران يعمل بسرعة 15,000 دورة في الدقيقة له عواقب وخيمة أكثر من محور خدمة بطيء، لذا فإن التحقق من التشغيل ليس خطوة يمكن تخطيها.

متطلب استبدال القطع القديمة

مثل معظم محركات دوران Fanuc، يتم توريد A06B-1424-B123#0321 من خلال برنامج استبدال القطع القديمة من قبل معظم الموزعين المعتمدين ومرافق الإصلاح.

هذا يعني أنه يجب إعادة وحدة فاشلة قابلة للإصلاح كجزء من المعاملة، أو يتم تطبيق رسوم إضافية منفصلة على سعر الشراء.

يوجد نموذج الاستبدال لأن الاستعادة الوظيفية لجسم محرك ألفا i 2/15,000 — استبدال المحامل، خدمة اللف، استبدال المستشعر — تتطلب وحدة لإعادة بنائها. يحتاج الموردون الذين يديرون مخزون الاستبدال إلى إمداد ثابت من القطع القديمة للحفاظ على دورة مخزونهم.

بالنسبة للمشتري، عادة ما يكون سعر الاستبدال أقل بكثير من سعر الشراء المباشر لنفس الوحدة. إذا تعرض المحرك الفاشل لأضرار مادية في الغلاف، أو تجويف الدوار، أو وجه الشفة، فتأكد مع المورد مما إذا كان مؤهلاً كقطعة قديمة صالحة للاستبدال قبل شحنها.

متغيرات سلسلة A06B-1424-B123

تشترك جميع المتغيرات في طراز المحرك ألفا i 2/15,000 — 15,000 دورة في الدقيقة، تركيب شفة، عمود SLK، مستشعر خلفي. أرقام اللواحق تشفر اختلافات التكوين على مستوى المصنع. حدد دائمًا رقم القطعة الكامل بما في ذلك لاحقة #0321 لضمان توفير التجميع المادي الصحيح.

التطبيقات النموذجية

مراكز التشغيل العمودية عالية السرعة لأعمال القوالب والقوالب. مراكز تشغيل عمودية ثلاثية وخمسية المحاور تقوم بتشغيل الفولاذ المقاوم للأدوات والألومنيوم حيث تتيح سرعة 15,000 دورة في الدقيقة القطع الإنتاجي باستخدام أدوات التفريز الكروية والمسطحة ذات القطر الصغير بمعلمات قطع لا يمكن تحقيقها بسرعات دوران أقل.

مراكز تشغيل مدمجة للحفر واللكم. آلات الحفر واللكم عالية الدورة التي تنتج قطع عمل من الألومنيوم غير الحديدي الملولبة حيث تدعم سرعة 15,000 دورة في الدقيقة كل من الحفر السريع باستخدام مثاقب كربيدية صغيرة واللكم الصلب مع توفير المستشعر الخلفي للمزامنة التي تتطلبها دورة اللولب.

مراكز تشغيل CNC الدقيقة للمكونات الإلكترونية والبصرية. الآلات التي تنتج قطعًا دقيقة معقدة من سبائك الألومنيوم والنحاس واللدائن الهندسية حيث تسمح سرعة الدوران العالية جنبًا إلى جنب مع الكتلة المدمجة للمحرك والقصور الذاتي المنخفض بتسريع دوران سريع بين مواضع الأدوات.

منصات التشغيل متعددة المحاور التي تتحكم فيها Fanuc. مراكز التشغيل ذات 4 و 5 محاور التي تقوم بتشغيل برامج تشكيل معقدة حيث تدعم سقف سرعة 15,000 دورة في الدقيقة للمحرك سرعات سطحية عالية على القواطع ذات القطر الصغير التي تقوم بقطع زاوية مركبة.

أسئلة وأجوبة

س 1: ما هي سرعة الدوران القصوى التي يدعمها هذا المحرك، وبأي طاقة يعمل بشكل مستمر؟

تم تصنيف A06B-1424-B123#0321 لـ سرعة قصوى تبلغ 15,000 دورة في الدقيقة. هذا هو سقف تصميم محرك ألفا i 2/15,000، ويمثل السرعة التي يتقاطع عندها نظام محامل الدوران، وتوازن الدوار، والتصميم الكهربائي للمحرك لتحديد حد التشغيل الآمن.

يتوفر خرج الطاقة المقدر المستمر عبر نطاق سرعة عمل المحرك حتى نقطة السرعة المقدرة؛ فوق السرعة المقدرة، يدخل المحرك منطقة إضعاف المجال ذات الطاقة الثابتة حيث يقل عزم الدوران المتاح مع زيادة السرعة.

لأعباء العمل التي تشمل التشغيل المستمر بالقرب من السرعة القصوى، تحقق من أن طلب الحمل الفعلي عند تلك السرعة يظل ضمن قدرة عزم الدوران للمحرك الضعيف.

س 2: هل لاحقة #0321 مهمة عند الطلب — هل يمكن استبدال متغير لاحقة مختلف؟

اللاحقة مهمة بشكل كبير للتركيب المادي. يمكن أن تحمل تكوينات اللواحق المختلفة ضمن نفس سلسلة A06B-1424-B123 أنماط مسامير شفة مختلفة، أو تكوينات أسلاك مستشعرات مختلفة، أو ترتيبات تبريد مختلفة.

قد لا تتناسب لاحقة خاطئة بشكل صحيح في غلاف الدوران أو قد تحتوي على أسلاك مستشعرات غير متوافقة مع الدائرة الكهربائية للآلة.

حدد دائمًا رقم القطعة الكامل A06B-1424-B123#0321 عند طلب بديل.

لا تستبدل لاحقة مختلفة دون التأكد أولاً مع وثائق صانع الآلة أو مهندس خدمة Fanuc مؤهل من أن التكوين البديل متوافق ميكانيكيًا وكهربائيًا.

س 3: أي مضخم Fanuc مطلوب لهذا المحرك؟

يتطلب A06B-1424-B123#0321 مضخم دوران سلسلة Fanuc ألفا iSP. يجب أن يتطابق تصنيف وحدة ألفا iSP المحددة مع فئة طاقة المحرك — تحقق من وثائق خزانة قيادة الآلة أو مواصفات البناء الأصلية.

تشمل منصات CNC المتوافقة Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i, و 31i. المحرك غير متوافق مع مضخمات دوران سلسلة ألفا الأصلية (غير i). بعد الاستبدال، تحقق من أن معلمات دوران وحدة التحكم CNC مضبوطة بشكل صحيح لنوع محرك ألفا i 2/15,000 قبل إعادة الدوران إلى التشغيل الإنتاجي.

س 4: هل يدعم هذا المحرك توصيل سائل التبريد عبر الدوران؟

لا. تحديد ألفا i 2/15,000 بدون "T" يحدد تكوينًا قياسيًا بدون تجويف سائل التبريد الداخلي عبر الدوران.

تتضمن سلسلة ألفا iT (مثل سلسلة A06B-1465) مسار سائل التبريد الداخلي لتوصيل سائل التبريد المضغوط عبر الدوران إلى حامل الأداة.

تم تصميم هذا المحرك لتكوينات الآلات التي تستخدم سائل التبريد بالغمر أو سائل التبريد بالرذاذ.

إذا تم تحديد الآلة التي تتم صيانتها في الأصل بمحرك سائل تبريد عبر الدوران، فتأكد من تحديد تسمية المحرك الأبجدية الرقمية بعناية قبل الطلب — فإن تركيب محرك قياسي حيث تم تحديد طراز سائل تبريد عبر الدوران يترك نظام سائل التبريد عبر الدوران بدون مسار توصيل.

س 5: لماذا يُطلب عادةً استبدال القطع القديمة لهذا الجزء؟

محركات دوران سلسلة Fanuc ألفا i ليست عناصر سلعية بسيطة — إنها تجميعات دقيقة يمكن إعادة بناء مكوناتها (المحامل، اللفات، المستشعرات، الدوار) بشكل احترافي لاستعادة الوظيفة الكاملة.

يسمح نموذج استبدال القطع القديمة لسلسلة التوريد بالحفاظ على مخزون من الوحدات الجاهزة لإعادة البناء: يعيد العميل المحرك الفاشل كقطعة قديمة، يقوم الموزع أو مرفق الإصلاح بإعادة بنائه، ويدخل مرة أخرى في المخزون كوحدة استبدال قابلة للخدمة. بالنسبة للمشتري، عادة ما يكون سعر الاستبدال أقل بكثير من سعر الشراء المباشر لوحدة ذات جودة مماثلة.

بالنسبة لسلسلة التوريد، يحافظ برنامج الاستبدال على عمق المخزون اللازم لدعم نوع المحرك الذي يشهد حجم إنتاج جديد محدود.

إذا كانت القطعة القديمة الفاشلة بها أضرار مادية في وجه الشفة، أو تجويف الدوار، أو الغلاف مما يمنع إعادة البناء، فناقش قبولها كقطعة قديمة للاستبدال مع المورد قبل شحنها.
