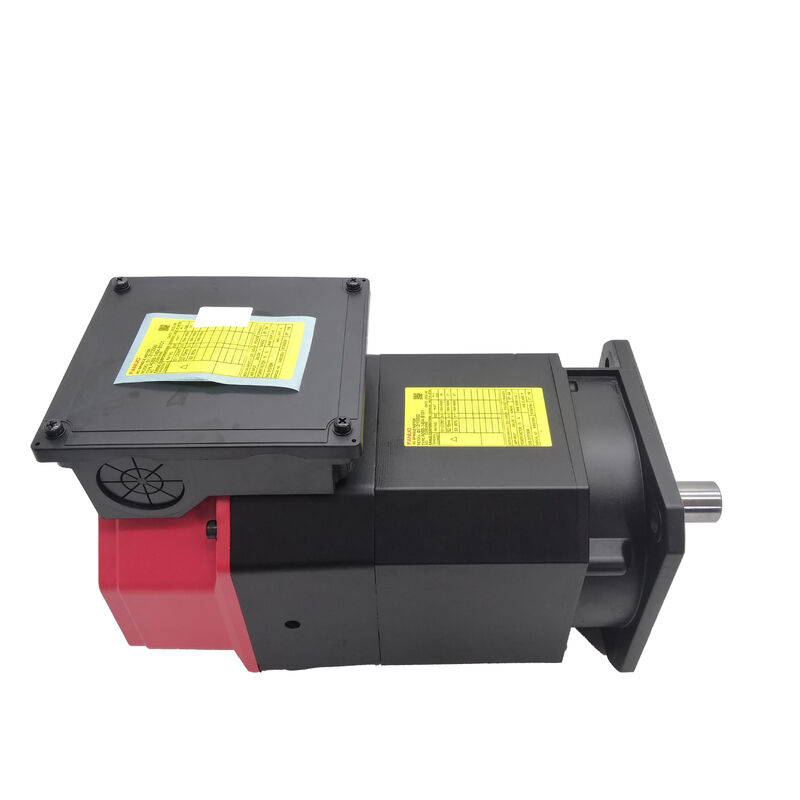

فانوك A06B-1425-B103 محرك الفولاذ المتردد
3/12,000، جبل اللحاء ، حفرة ناعمة ، جهاز استشعار خلفي
لمحة عامة عن المنتج
رقم الجزء:A06B-1425-B103
أيضاً بحثت عن:A06B1425B103 ، FANUC A06B-1425-B103 ، FANUC A06B1425B103
طراز السيارات:3/12,000
التصنيف:فانوك ألفا i سلسلة محرك العجلة التيار المتردد -- 12000 دورة في الدقيقة السرعة القصوى، 3.7 كيلوواط، جبل البهلوان، عمود الحفر السلس، جهاز استشعار IMZ الخلفي، مكبر αiSP متوافق
المواصفات التقنية
| المعلم |
القيمة |
| رقم الجزء |
A06B-1425-B103 |
| طراز المحرك |
3/12,000 |
| السلسلة |
فانوك ألفا إفندل |
| الناتج القياسي |
3.7 كيلوواط |
| السرعة القصوى |
12,000 دورة في الدقيقة |
| التثبيت |
الشريط |
| واجهة العمود |
حفرة ناعمة (SLK -- بدون مفتاح) |
| نوع جهاز الاستشعار |
IMZ (مثبت في الخلف) |
| اتجاه العادم |
الجبهة |
| مكبرات متوافقة |
مكبرات الفينكل من سلسلة Fanuc αiSP |
| عناصر التحكم المتوافقة |
سلسلة Fanuc 0i، 15i، 16i، 18i، 21i، 30i، 31i، 32i |
| الأصل |
اليابان |
αi 3/12,000 -- 3.7 كيلوواط عند 12 ألف دورة في الدقيقة
تم تصميم هذا المحرك خصيصًا لشركات VMC صغيرة إلى متوسطة الحجم التي تتعامل مع سبائك الألومنيوم والمواد غير الحديدية وقطع الصلب الخفيف. The spindle needs to run fast enough to keep small-diameter carbide tools in their productive cutting range while delivering sufficient continuous output for genuine material removal without bogging down under sustained cutting load.
الـ3.7 كيلوواطتقييم الطاقة المستمرة يوفر قدرة قطع ذات مغزى عند 12000 دورة في الدقيقةسرعات السطح لنهج طاحونة نهاية 5 ملم 188 م / دقيقة -- داخل نافذة الإنتاجية لطحن سبائك الألومنيوم مع هندسة الكربيد الجودةلقطع 10 ملم بنفس السرعة، سرعة السطح تناسب التشطيب العدواني في الصلب الخفيف.
عزم الدوران في المحرك عند السرعة الاسمية يدعم القطع دون انخفاض الدورانات في الدقيقة أثناء تحركات التغذية ، مما يحافظ على النهاية السطحية المتسقة وعمر الأداة المتوقع.
ملاحظة هامة: هذا هوالمعيار αi 3/12,000 بدون سائل تبريد من خلال الغزليحدد تسمية αiT المحركات ذات فتحة داخلية للمبرد لتسليم المبرد المضغوط من خلال الغزل. بالنسبة للآلات المهيأة لمبرد الفيضانات أو الضباب،هذا التكوين القياسي صحيح.
جبل الفلينج: محاذاة دقيقة دون تعديل
الـتركيب الفلنجيثبت المحرك على غطاء الغزل من خلال وجه المسامير المزروعة بدقة. عندما يسجل اللفاف إلى سطح التزاوج،يتم تحديد محور دوران المحرك تلقائيًا -- لا يتطلب أي تذبذب أو إعادة تنظيم تكراري.
بالنسبة لمحرك الغزل يعمل عند 12000 دورة في الدقيقة ، فإن هذا التواء الدقيق أمر بالغ الأهمية. يقدم عدم التوازن اهتزازًا متزامنًا يؤثر على التشطيب السطحي وعمر المحامل بمرور الوقت.تركيب اللحاء يزيل هذا المتغير تماما.
عمود الحفر السلس ومستشعر IMZ الخلفي
حفرة ناعمة (SLK)يعني أن واجهة ربط العمود للمحرك ليس لديها طريق مفتاحي. يتم نقل عزم الدوران من خلال ترتيب الارتباط باستخدام التداخل ، الاحتكاك ، أو هندسة الارتباط.هذا التصميم يبقي الكتلة الدوارة متماثلة، والحد من عدم التوازن في السرعات العالية.
الـجهاز استشعار IMZ الخلفييوفر CNC نبضة مرجعية لموقف مرة واحدة لكل ثورة ، مما يتيح النقر الصلب ، وقطع الخيوط المتزامن ، وتوجيه الغزل لتغيير الأدوات التلقائي.وضع الخلفي يبقي جهاز الاستشعار بعيدا عن ربط نهاية القيادة ويبسط توجيه الكابلات.
وظائف أجهزة الاستشعار IMZ في الممارسة العملية
جهاز الإستشعار الخلفي IMZ يمكّن ثلاث وظائف حاسمة CNC:
- صلبة:التزامن الدقيق بين تغذية المحور Z وتدوير الغزل طوال دورة الضغط
- قطع الخيوط المتزامن:الحفاظ على علاقة المرحلة الصحيحة بين زاوية الغزل وموقف المحور الخطي
- توجيه الفولاذ:تحديد موقع الغزل إلى وضع زاوية مُطلَب لتغيير الأدوات التلقائي
التوافق بين مكبرات الصوت و CNC
A06B-1425-B103 يتطلبمكبرات الفينكل من سلسلة Fanuc αiSPمنصات CNC المتوافقة تشمل سلسلة Fanuc 0i-D و 0i-F و 15i و 16i و 18i و 21i و 30i-A و 30i-B و 31i-A و 31i-B و 32i.
غير متوافق مع مكبرات الفولاذ الأصلية من سلسلة α (غير i) أو محركات سلسلة Fanuc β. بعد التثبيت ، تأكد من ضبط معايير الفولاذ CNC بشكل صحيح قبل تشغيل الإنتاج.
متطلبات التبادل الأساسية
معظم الموزعين يعملون علىأساس التبادل الأساسييجب إرجاع وحدة معطلة قابلة لإعادة البناء، أو يتم تطبيق رسوم أساسية إضافية. أسعار الصرف أقل بكثير من الشراء المباشر.
تأكد من الموردين ما إذا كانت المحركات المتضررة جسديًا مؤهلة كقلوب استبدال مقبولة قبل الشحن. عادةً ما لا تحصل الوحدات التي لا يمكن إعادة بناؤها على ائتمان الأساس.
تطبيقات نموذجية
- مراكز التصنيع الرأسي من الحجم المدمج إلى المتوسط من CNC للسبائك الألومنيومية والنحاس والصلب الخفيف
- مراكز تصنيع الحفر ذات الدورة العالية والتي تتطلب قدرة صلبة
- منصات معالجة متعددة العمليات تعمل على عمليات طحن ومحفرة وتنقيب مختلطة
- استبدال الآلات المجهزة حاليًا بـ A06B-1425-B103
الأسئلة الشائعة
س1: ما هو الفرق بين A06B-1425-B103 و A06B-1465-B123؟
A06B-1425-B103 هو التكوين القياسي بدون مبرد من خلال الفوهة. تحمل A06B-1465-B123 تسمية "T" التي تشير إلى فتحة داخلية لمبرد من خلال الفوهة.لا يمكن استبدالها - تأكد من التسمية الأصلية قبل الطلب.
س2: ما هي وظائف CNC التي تتطلب جهاز الاستشعار الخلفي IMZ؟
جهاز الاستشعار IMZ يمكّن من الضغط الصلب (مزامنة دوران الغزل مع تغذية المحور Z) ، وقطع الخيوط المزامنة، وتوجيه الغزل لتغيير الأدوات التلقائي.لا يتأثر تشغيل الغول فقط بالسرعة.
س3: أي مكبر Fanuc مطلوب؟
يتطلب مكبر مشغل سلسلة Fanuc αiSP. متوافق مع Fanuc Series 0i-D و 0i-F و 16i و 18i و 21i و 30i و 31i. غير متوافق مع محركات الأقراص الأصلية من سلسلة α أو β.
السؤال 4: هل يؤثر عمود الحفر السلس على اتصال المحرك؟
نعم، تشكيل SLK يعني أنه لا يوجد طريق مفتوح، نقل العزم يعتمد على التداخل، أو ربط الاحتكاك، أو هندسة ربط محددة.لا تستبدل متغير العمود المفتاح دون تأكيد التوافق بين مقبلات المسامير.
السؤال 5: ماذا لو أن المحرك الفاشل لديه تلف في السكن لتبادل النواة؟
الأضرار الجسدية تؤثر على التأهيل الأساسي. قد لا تكون الوحدات التي تحتوي على شقوق في الهيكل أو وجهها المتضرر أو تشوه الحفر مؤهلة للحصول على الائتمان الكامل.تأكيد الحالة المقبولة مع المورد قبل الشحن.
