| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0085-B100 |
رقم الجزء:A06B-0085-B100المسلسل:محرك خدمة التيار المتردد Beta iS (βiS)الطراز:BiS 22 / 2000مُشفر:biA128 مطلق (A860-2020-T301)السرعة القصوى:2,000 دورة في الدقيقةحماية الدخول:IP65الحالة:جديد / تم تجديده / متوفّر للتبادل

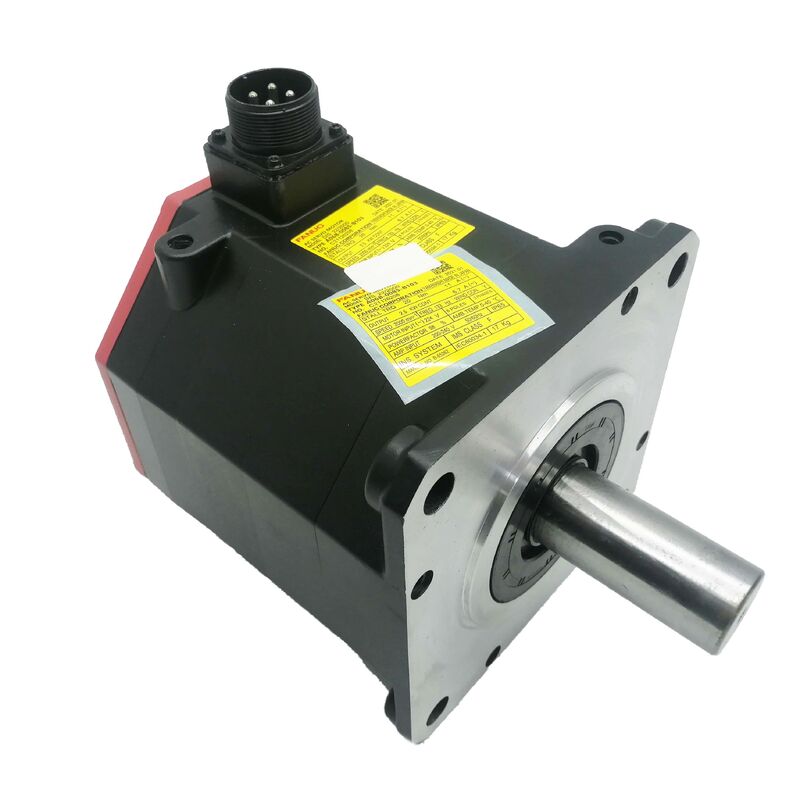

الـفانوك A06B-0085-B100هو محرك سيرفو متردد بقوة 2.5 كيلوواط من سلسلة Beta iS من Fanuc نموذج BiS22/2000. مع عزم دوران 20 Nm ، مع أقصى سرعة 2000 RPM ، تشغيل ثلاثي المراحل 200240 VAC ، ختم IP65 ،ومعدل النبضات المطلق biA128، هذا المحرك يحتل الطرف العلوي من مجموعة Beta iS servo المدمجة. تم تصميمه للمحاور الغذائية الأثقل من أدوات CNC الصغيرة والمتوسطة الحجم ،من أجل الطاولات الدوارة ومؤشرات المحور الرابع التي تتطلب عزم دوران كبير، ومعدات الأتمتة التي يتطلب فيها تصميم المحور عزم الدوران 20 نيم و الحفاظ على الموقف المطلق من خلال انقطاع الطاقة.
يحدد "22" في BiS22/2000 فئة العزم الدوالي 20 Nm الرفع و "/2000" يحدد الحد الأقصى لسرعة التشغيل. داخل سلسلة المنتجات A06B-0085 ،B100 هي واحدة من عدة أنواع مبنية على نفس النواة الكهرومغناطيسية.
ما يميز المتغيرات المحددة عن بعضها البعض هو هندسة العمود ووجود الفرامل. يتم مشاركة المواصفات الكهربائية وواجهة المشفر وبناء IP65 في جميع أنحاء السلسلة.
التحقق من أن تكوين العمود B100 يتطابق مع ما يتطلبه ترتيب التوصيل في الآلة هو أهم فحص قبل الطلب،لأن التثبيت المادي هو ما يغير بين الاختلافات وليس الأداء الأساسي للمحرك.
يعد BiS22/2000 هو المحرك ذو أعلى عزم الدوران في مجموعة BiS المدمجة قبل التقدم إلى فئات الإطار الأكبر.
هذه العزمة الدوالية 20 نيمتر تقريبا ثلاثة أضعاف BiS8 / 3000 7 نيمترات خدمة المحاور مع ثبات الحمل الأكبر، المسامير الكرة أطول،أو متطلبات عزم الدوران المستمرة من محرك الطاولة الدورية التي لا يمكن أن تستوعب محركات BiS الأصغر بشكل مريح.
| المعلم | القيمة |
|---|---|
| الناتج القياسي | 2.5 كيلوواط |
| عزم الدوران | 20 نيمتر |
| السرعة القصوى | 2,000 دورة في الدقيقة |
| الجهد المدخل | 200-240 VAC |
| المرحلة | ثلاث مراحل |
| مُشفر | biA128 مطلق (A860-2020-T301) |
| دقة الترميز | 128,000 ppr |
| الفرامل | لا شيء |
| حماية الدخول | IP65 |
| السلسلة | البيتا iS (βiS) ¢ BiS22/2000 |
| نوع الترميز | مطلقة لا توجد حاجة إلى توجيه |
سلسلة بيتا إيس تستخدم مغناطيسات دائمة من النيوديميوم الأرض النادرة the same magnet technology that gives the Alpha i servo motors their compact torque density — available at a system cost level appropriate for the economy CNC machine tools and entry-level automation equipment the Beta i architecture targets.
داخل عائلة BiS ، تشير "S" إلى تصميم مغناطيس النيوديميوم القوي هذا ، الذي يوفر عزم دوران أعلى لكل وحدة حجم من محركات مغناطيس الفيريت السابقة ذات الحجم المقارن للإطار.
عند عزم دوران 20 Nm و 2.5 كيلوواط من الطاقة الاسمية ، يتم تحديد BiS22/2000 للمحاور التي يتم فيها تحديد اختيار المحرك حسب متطلبات عزم دوران الحمل ، وليس فقط حسب متطلبات الطاقة.السرعة القصوى 2،000 دورة في الدقيقة أقل من BiS12/3000 (3,000 دورة في الدقيقة) أو BiS8/3000 (3,000 دورة في الدقيقة) ، ولكن BiS22/2000 ليس محركًا عالي السرعة ؛ إنه محرك ذو عزم دوران عالي.
يتميز المحاور التي تخدمها بالحاجة إلى الحفاظ على المواقف المهيمنة ضد الحمل الكبير ، وتسريع آليات الحصانة العالية دون خطأ في الموقف ،وتتعافى من الاضطرابات الخارجية خصائص تعتمد على عزم الدوران أكثر مباشرة من الحد الأقصى للسرعة.
في مركز معالجة CNC، المحاور الأكثر عرضة لتحمل BiS22/2000 هي المحاور الخطية الأثقل من طاولة أكبر أو المحور الدوار من طاولة التمرير المنحنيوزن قطعة العمل، وتجمع حمولات التشغيل لإنشاء طلب على عزم الدوران الذي لا يمكن أن تحمل محركات بيتا iS الخفيفة دون أخطاء الخدمة التالية.
في معدات الأتمتة ، يظهر BiS22/2000 على محاور موقف اللحام ، وأذرع معالجة المواد الثقيلة ،وأجهزة إصلاح متعددة المحاور حيث أن وضع الاحتفاظ تحت الحمل مهم بقدر التحرك بسرعة بين المواقف.
إن الترميز النبضي biA128 (A860-2020-T301) المثبت على A06B-0085-B100 هو ترميز دواري مطلق بمعدل 128,000 نبض لكل دورة.الترميز المطلق يعني أن المرمز يحتفظ بموقع مرجعية الزاوية بشكل مستمر خلال الإيقاف المخطط له، توقف الكهرباء، وأحداث فقدان الطاقة غير المخطط لها على حد سواء.
عندما تعمل محرك الخدمة بعد أي حدث من هذا القبيل ، فإنه يقرأ الموقف الحقيقي للعمود من biA128 على الفور ويمرره إلى CNC.
لا إرجاع مرجعي، لا مسار توجيه، لا تأخير بدء لتحديد الموقع.
على المحاور الأثقل مثل تلك التي يخدمها BiS22/2000 ، هذا له قيمة عملية محددة خارج ملاءمة تشغيل الآلة بشكل أسرع.تتطلب أنظمة التشفير التدريجية تسلسلًا للموجات التي تمر عبر المحور إلى موقع مرجعي قبل أن تقبل CNC أوامر الموقف على طاولة دوارة ثقيلة أو محور خطي ذو كتلة كبيرة، يجب أن يتم هذا التجول بسرعة منخفضة، ويضيف الوقت إلى كل دورة بدء التشغيل، ويمثل وضع فشل حقيقي إذا تم قطع الطاقة في منتصف المنزلة.
الـ (بي إيه 128) يزيل كل هذه المشاكل الثلاثة
يتم تركيب جهاز تعديل النبضات biA128 في الجزء الخلفي من المحرك ، محمي داخل غطاء IP65.
يخرج كابل الترميز من خلال الجزء الخلفي من المحرك ويتصل بإدخال ردود فعل مكبر الخدمة Beta i عبر رابط A860-2020-T301.
على المحركات العائدة من الخدمة أو المشتراة كفائض the encoder connector and cable exit strain relief are the two components most vulnerable to damage from handling and environmental exposure — inspection of both is a standard first step before any return-to-service testing.
The IP65 protection rating on the A06B-0085-B100 provides full dust exclusion and protection against water jets from any direction — the appropriate baseline for a servo motor operating inside a production machine tool or industrial automation cellضباب المبرد والغسل الدوري والتعرض الحاد للسوائل في بيئة التصنيع كلها ضمن غلاف IP65.
ختم العمود في الطرف الأمامي للمحرك هو جزء من مجموعة IP65.على المحاور ذات الحمولة الشعاعية الكبيرة التي تنطبق على العديد من التطبيقات التي يخدمها BiS22/2000، حيث أن الحمل الشعاعي يسرع ارتداء شفتي الفئات مع مرور الوقت.
يسمح سدادة العمود المرتدي بانتقال بخار التبريد أو الزيت إلى جسم المحرك ، مما يضعف عزل التلف قبل ظهور أي أعراض ضعف واضحة أخرى.
يحتفظ مرفق الترميز، عندما يكون مثبتًا بشكل صحيح ومغلقًا، بحدود IP65 في الجزء الخلفي من المحرك.
يخلق مرفق غير مقعد أو تالف فجوة في الختم يعرض واجهة تعديل النبضات إلى نفس البيئة التي يتم إغلاق جسم المحرك ضدها ،ينتج تآكل الدبوس الذي يتجلى في أخطاء الموقع أو رموز إنذار المشفر.
The A06B-0085-B100 is compatible with Fanuc's Beta i series servo amplifiers — the βiSV single-axis drive module or the βiSVSP combined servo-spindle module — in the current class appropriate for the BiS22/2000's rated output.
يتم دمجها مع أجهزة التحكم CNC من Fanuc بما في ذلك سلسلة 0i-C و 0i-D و 0i-F وعائلة 30i / 31i / 32i.يجب أن يتم تعيين المعزز مع رمز نوع المحرك BiS22/2000 وأن تكون واجهة الترميز المطلق biA128 مفعلة قبل تشغيل المحور.
نظراً للطاقة العالية للمحركات BiS22/2000 مقارنة بمحركات Beta iS الأصغر confirming the servo amplifier's rated current matches the BiS22/2000's peak current demand at maximum acceleration is an important commissioning step — particularly on axes where aggressive acceleration and deceleration cycles are part of the production cycle.
السؤال 1: ما الذي يجعل BiS22/2000 مختلفًا عن BiS12/3000 أو BiS8/3000؟
جميعها ثلاث محركات بيتا iS باستخدام مغناطيسات النيوديميوم والمعدل المطلق biA128. الاختلافات الرئيسية هي عزم الدوران والسرعة: BiS8/3000 يوفر عزم الدوران 7 Nm عند ما يصل إلى 3000 دورة في الدقيقة.BiS12/3000 يوفر 11 نيم في ما يصل إلى 3،000 دورة في الدقيقة؛ BiS22/2000 يوفر 20 نيم عند ما يصل إلى 2000 دورة في الدقيقة.BiS22/2000 هو محرك الأولوية عزم الدوران من ثلاثة صحيحة للمحاور مع ثابته عالية الحمل أو عزم الدوران عالية الحمل المستمر حيث الحد الأدنى للسرعة،000 دورة في الدقيقة مقبولة في مقابل ما يقرب من ثلاثة أضعاف عزم الدوران الوقائي من BiS8 / 3000.
س2: هل يحتاج مشفر biA128 إلى بطارية احتياطية للحفاظ على الموقع؟
لا، الـ (بي إيه 128) هو مُشفر مطلق حقيقي يحتفظ بموقع العمود خلال انقطاع الطاقة بدون بطاريةيتم الحفاظ على بيانات الموقف من قبل الآلية الداخلية لترميز ويقرأ مباشرة من قبل محرك القيادة الخدمية في كل مرة يتم تشغيلها.
This is different from some absolute encoder designs that use a battery-backed capacitor or cell to maintain a revolution counter — the biA128 does not rely on any backup power source for its absolute position retention.
السؤال 3: أي مكبر بيتا آي هو متوافق مع A06B-0085-B100؟
تعمل BiS22/2000 مع وحدات Fanuc Beta i servo amplifier 5 كيلوواط من الطاقة المسموح بها وتيار الذروة المرتبط بها.
يتم دمجها مع أجهزة التحكم CNC من Fanuc بما في ذلك 0i-C و 0i-D و 0i-F و 30i / 31i / 32i سلسلة.
يجب أن تتطابق معايير نوع محرك المضخم مع BiS22/2000 ، ويجب تمكين واجهة ترميز biA128 المطلق.التحقق من تصنيف التيار القصوى للمضخم مقابل طلب التسارع الأقصى للمحور هو خطوة مهمة في التشغيل.
السؤال 4: هل يمكن استخدام A06B-0085-B100 على المحاور الرأسية دون فرامل احتواء خارجية؟
النسخة B100 لا تحتوي على الفرامل. على المحاور الرأسية حيث المحرك هو الوسيلة الوحيدة لمنع الهبوط القائم على الجاذبية أثناء حالة إيقاف الخدمة أو إيقافويتطلب آلية مفرغة منفصلة لفرامل الاحتفاظ إما محرك مع نوع الفرامل B403 أو فرامل محورية خارجية.
تشغيل محرك بدون مكابح على محور عمودي غير متوازن يخلق خطر الانخفاض كلما تم إزالة قوة الخدمة.غياب الفرامل في B100 غير ذي صلة بالسلامة.
س5: ما هي أهم عمليات التفتيش عند فحص A06B-0085-B100 المستعمل؟
قم بقياس مقاومة التلف عبر جميع المراحل الثلاثة للتوازن، ثم تحقق من مقاومة العزل إلى الأرض مع Megger at 20 Nm و 2.5 كيلوواط، هذا المحرك يعمل بجد أكثر من محركات Beta iS الخفيفة،ومن الجدير بالتحقق من عزل الملفوفات خاصة إذا كان المحرك قد تعرض لسائل التبريد أو تعمل في بيئة رطبة.
تحقق من وصلة ترميز biA128 (A860-2020-T301) من وجود دبوس متآكلة أو منحنية ومخرج الكابل من أجل الشق.
تحقق من غطاء العمود IP65 من أجل تصلب أو تلف الشفاه. قم بتدوير العمود يدوياً للتعرف على خشونة الوعاء.
الملاعب كاملة تصل إلى 2،000 دورة في الدقيقة على مكبر بيتا i مع التحقق من الموقف المطلق ومراقبة تيار مكبر هو التحقق النهائي الصحيح قبل أن يعود المحرك إلى الخدمة الإنتاجية.
