| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE RoHS |
| رقم الموديل | A06B-0113-B075 |

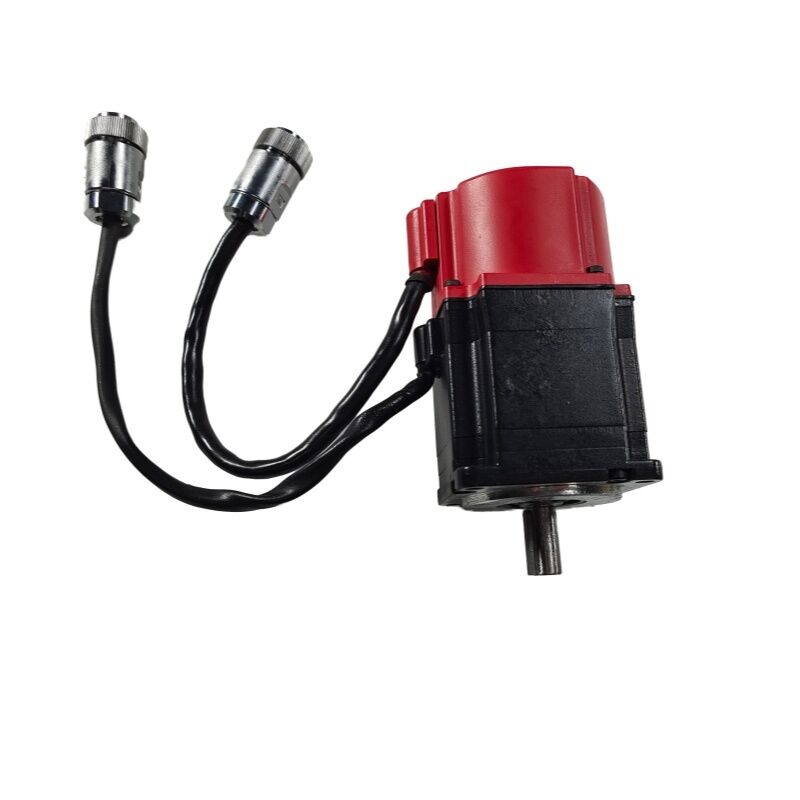

إن A06B-0113-B075 هو محرك FANUC B0.5/3000 — أخف محرك في سلسلة Beta ذات الغطاء الأحمر، بقوة 0.2 كيلو واط ووزن 1 كجم. بسرعة قصوى تبلغ 3000 دورة في الدقيقة، كان هو التركيب القياسي لمحاور أدوات آلات CNC الصغيرة والمتوسطة حيث يكون محرك السيرفو المدمج والخفيف الوزن أكثر أهمية من عزم الدوران العالي عند التوقف. تشمل وحدات فهرسة دوارة الأدوات، ومحركات الذيل، ومواضع سيرفو ناقل الرقائق، والمحاور المساعدة في الآلات متعددة الوظائف ضمن ملف تعريف قدراتها.
يوفر المشفر A32B 32,768 موضعًا لكل دورة — دقة عالية لمحرك بهذا الحجم. في بنية سيرفو FANUC، يقوم المضخم بمعالجة هذا العد للتحكم الدقيق في السرعة والموضع. A32B هو مشفر تزايدي: يلزم دورة عودة مرجعية عند كل تشغيل للآلة قبل أن يصبح المحور قابلاً للاستخدام في موضع معروف.
يوفر العمود المستقيم مع مجرى المفتاح المصقول نقل عزم دوران إيجابي. عند عزم دوران مستمر يبلغ 0.65 نيوتن متر، ينقل المفتاح حملاً خفيفًا، ولكن الارتباط الإيجابي الميكانيكي الذي يوفره أكثر موثوقية من واجهة المشبك الاحتكاكي تحت أحمال الانعكاس والاهتزاز التي تتراكم على مدى عمر الخدمة الإنتاجية.
يحمي الختم IP67 ومانع تسرب زيت العمود المحرك في بيئة رذاذ سائل التبريد وضباب الزيت لخزان أداة الآلة. يوفر عزل الفئة F هامش أمان حراري قياسي.
المواصفات الرئيسية
| المعلمة | القيمة |
|---|---|
| الخرج المقنن | 0.2 كيلو واط |
| عزم الدوران عند التوقف | 0.65 نيوتن متر |
| السرعة المقننة | 3000 دورة في الدقيقة |
| التيار المقنن | 2.8 أمبير |
| جهد المحرك | 49 فولت، 200 هرتز |
| المشفر | A32B (32,768 ppr) |
| العمود | مستقيم + مجرى مفتاح |
| المكابح | لا يوجد |
| الحماية | IP67 |
| الوزن | ~1 كجم |
تغطي سلسلة A06B-0113 محركات B0.5/3000 بتكوينات مختلفة للعمود والمكابح والمشفر. يحدد الأساس -B075 مواصفات المشفر؛ اللاحقة بعد # تحدد خيارات العمود والمكابح. التكوينات الشائعة:
| اللاحقة | العمود | المكابح |
|---|---|---|
| B075#0008 | مستقيم + مجرى مفتاح | لا يوجد |
| B075#0005 | مستقيم + مجرى مفتاح | لا يوجد |
| B075#7008 / #7000 | مخروطي / مستقيم | لا يوجد |
تأكد من رقم الجزء الكامل بما في ذلك اللاحقة # من لوحة اسم المحرك المثبت — تكوين العمود يؤثر على توافق الاقتران.
س1: يتطلب المحور دورة تحديد موضع عند كل تشغيل. هل هذا بسبب المشفر A32B؟
نعم. A32B هو مشفر تزايدي — يقوم بتحديد الموضع عن طريق العد من نقطة مرجعية عند كل تشغيل. يلزم إجراء دورة تحديد موضع قبل أن يصبح المحور قابلاً للاستخدام في موضع محدد. هذا هو السلوك المتوقع للآلات التي تستخدم محركات مشفر تزايدي Beta. إذا كان الموضع المطلق بدون تحديد موضع مطلوبًا، فإن متغير المحرك مع مشفر مطلق مطلوب.
س2: ما هي المضخمات المتوافقة مع A06B-0113-B075؟
تقترن سلسلة B0.5/3000 مع مضخمات سيرفو FANUC Beta SVU و SVM من عائلة متوافقة مع محركات Beta. يعتمد طراز المضخم المحدد على عدد محاور نظام القيادة وتكوينه. تأكد من أن التيار المقنن للمضخم مناسب للتيار المقنن للمحرك البالغ 2.8 أمبير.
س3: هل يمكن تركيب محور اقتران عمود مستقيم على العمود ذي مجرى المفتاح لهذا المحرك؟
نعم. يمكن للعمود المستقيم قبول إما محور اقتران ذي مفتاح (باستخدام مجرى المفتاح) أو محور اقتران احتكاكي (مع إزالة المفتاح أو تركه في مكانه). عند عزم دوران مستمر يبلغ 0.65 نيوتن متر، يكون الاقتران الاحتكاكي مناسبًا ميكانيكيًا لمعظم التطبيقات. يوفر مجرى المفتاح احتفاظًا إيجابيًا إضافيًا ضد أحمال الانعكاس والاهتزاز على مدى فترة خدمة طويلة.
س4: تم إيقاف إنتاج A06B-0113-B075. هل لا يزال متاحًا؟
نعم، من خلال سوق قطع غيار محركات FANUC Beta — وحدات جديدة فائضة، ووحدات مجددة تم اختبارها، وخدمات إعادة بناء المحركات (مشفر، محامل، أختام، عمود). تتمتع فئة B0.5/3000 بقاعدة مثبتة كبيرة ولا تزال متداولة بنشاط. تأكد من رقم الجزء الكامل بما في ذلك اللاحقة # قبل الطلب، وتحقق من تشغيل المشفر وحالة ختم IP67 على أي وحدة مستعملة.
س5: بعد تركيب المحرك البديل، يظهر المحور خطأ تتبع متقطع. ما الذي يجب التحقق منه؟
تأكد من أن معلمة نوع المحرك في مضخم السيرفو تتطابق مع مواصفات B0.5/3000. تحقق من أن كابل المشفر مثبت بالكامل في موصل التغذية الراجعة للمضخم وأن درع الكابل مؤرض عند طرف المضخم. تحقق من الاقتران بحثًا عن أي عدم محاذاة أو ارتخاء بعد تركيب المحرك — تسبب مشاكل الاقتران الميكانيكي احتكاكًا يظهر كخطأ تتبع.
