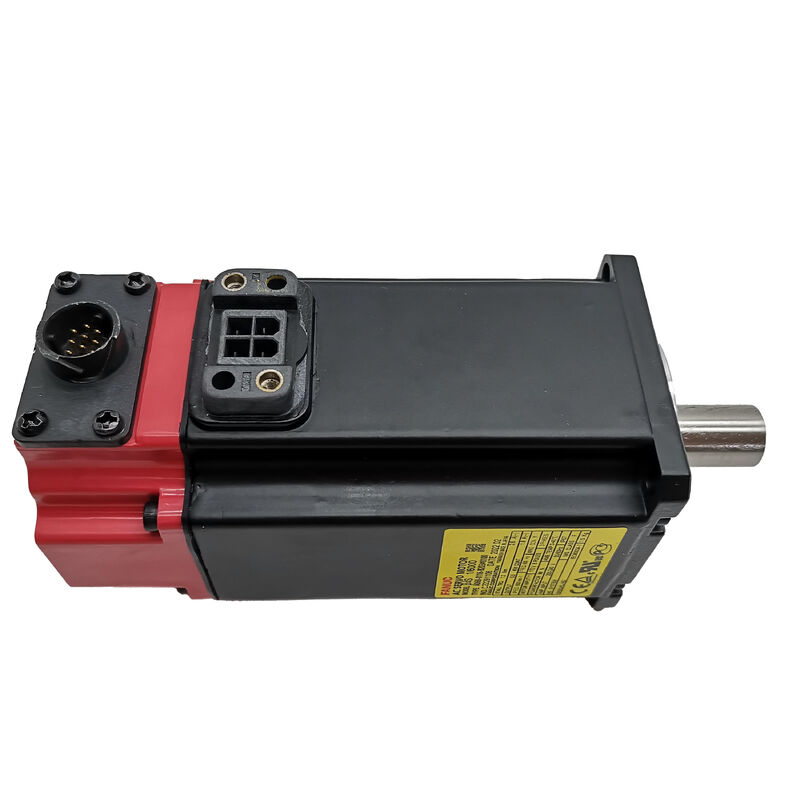

فانوك A06B-0116-B203 محرك خدمة AC
βiS 1/6000، 6000 دورة في الدقيقة، عجلة مفتاحية، B64iA مكشف مطلق
لمحة عامة عن المنتج
رقم الجزء:A06B-0116-B203
أيضاً بحثت عن:A06B0116B203 ، FANUC A06B-0116-B203 ، Fanuc Beta iS محرك الخدمة BIS1/6000
طراز السيارات:βiS 1/6000 (بيتا iS 1/6000)
التصنيف:فانوك بيتا إيس سلسلة محرك الخدمة التيار المتردد بدون فرشاة -- 0.5 كيلوواط، 6000 دورة في الدقيقة، العمود المستقيم مع المفتاح، بدون مكابح، B64iA الكمبيوتر المطلق، IP65
المواصفات التقنية
| المعلم |
القيمة |
| رقم الجزء |
A06B-0116-B203 |
| طراز المحرك |
βiS 1/6000 |
| الناتج القياسي |
0.5 كيلوواط |
| السرعة القصوى |
6,000 دورة في الدقيقة |
| الجهد الدخالي للمحرك |
172 فولت (3 مراحل) |
| التيار الحالي |
1.8 A (معتمد) / 2.6 A (ذروة) |
| المراحل |
ثلاثي المراحل |
| مُشفر |
B64iA (مطلق، 64,000 ppr) |
| نوع العمود |
مستقيم مع المفتاح (ST، المفتاح) |
| الفرامل الكهرومغناطيسية |
لا شيء |
| تصنيف الحماية |
IP65 |
| فئة العزل |
الفئة F |
| درجة حرارة العمل |
0°C إلى +40°C |
| مكبرات متوافقة |
مكبرات الخدمة من سلسلة Fanuc βi (βiSV) |
| عناصر التحكم المتوافقة |
سلسلة Fanuc 0i، 16i، 18i، 21i، 30i، 31i، 32i |
| الأصل |
اليابان |
مزايا الأداء
ستة آلاف دورة في الدقيقة في نصف كيلوواط
الـ6سقف 1000 دورة في الدقيقةيسمح بتحديد موقع المحور بسرعة مع الأحمال الخفيفة.هذا يوفر 30 م/دقيقة من التقاطع الخطي مماثل لقدرة التقاطع السريع لمحركات سلسلة ألفا أكبر في حين رسم 1 فقط.8 آمبر في الظروف المسجلة
الـ0طاقة الاسمية:.5 كيلوواطيتم تصميمها بشكل صحيح لمحاور تحديد المواقع الثانوية ، آليات ATC ، تغذية الدوائر المدمجة ، ومحاور مركز التصنيع الصغيرة التي تقطع الألومنيوم والمواد غير الحديدية. هذا المحرك يتجاوز 5 ،000 دورة في الدقيقة من محركات فانوك المماثلة، مما يوفر زيادة في الإنتاجية للتطبيقات التي يحد من أداء دورة المحور عبر الوقت.
عمود مفتاحي لنقل عزم دوران إيجابي
يوفر العمود المستقيم مع المفتاح التفاعل الميكانيكي الإيجابي لنقل عزم الدوران ، مما يمنع الانزلاق الدقيق في التطبيقات ذات الارتداد العالي.هذا يضمن دقة وضع ثابتة على آلاف من عكسات الاتجاه في كل تحولعند استبدال هذا المحرك، تأكد من أن محور الارتباط لديه فتحة متطابقة.
B64iA مكشف مطلق للبدء الفوري
الـB64iA مكشف مطلقيقدم 64000 نبضة لكل دورة مع الاحتفاظ بموقع عدة دورات من خلال حوادث إيقاف التشغيل. هذا يلغي دورات التوجيه بعد تشغيل التشغيل ، مما يسمح بالعمل التلقائي الفوري.000 عدد لكل دورة على مسدس كرة 5 ملم، وتغلق حلقة الموقف في حوالي 78 نانومتر في العد دقة كافية لتحديد موقع الحفرة-نقطة، وضع العصابة-أداة الشريحة، وتحكم محور تغذية VMC المدمجة.
لا توجد تكوينات الفرامل للمحاور الأفقية
تكوين عدم الكبح صحيح بالنسبة للمحاور الأفقية حيث يتم الحفاظ على الموقف في الراحة بواسطة قفل الخدمة لمضخم βiSV.هذا يبقي المحرك مضغوط وخفيف من المتغيرات المكابحة مع القضاء على تعقيد دائرة الفراملفي التطبيقات على المحور الرأسي، حدد النوع المكبوتA06B-0116-B576.
IP65 الختم لبيئات CNC
المعيارحماية IP65يوفر مقاومة الغبار والحماية من طائرات المياه الموجهة.A06B-0116-B203#0100تحديثات مختلفة إلى IP67 الختم مع مواصفات أداء متطابقة.
مقارنة السلسلة
توفر سلسلة βiS أداءً محسّنًا من حيث التكلفة مقارنةً بسلسلة αiF. في حين أن αiF 1/5000 يحمل مكشف A1000 ذو دقة أعلى (1,000،000 ppr) ، يصل βiS 1/6000 إلى 6000 دورة في الدقيقة مقابل سقف αiF البالغ 5000 دورة في الدقيقة. لا يمكن استبدال العائلتين بسبب بروتوكولات المشفرة المختلفة وعائلات المكبرات ومجموعات المعلمات.
معلومات التوافق
يعمل معمكبرات الخدمة من سلسلة Fanuc βi (βiSV)على وجه التحديد βiSV 4 لهذه الفئة من طاقة 0.5 كيلوواط. تشمل منصات CNC المتوافقة سلسلة Fanuc 0i-D و 0i-F و 16i و 18i و 21i و 30i-A و 30i-B و 31i-A و 31i-B و 32i. غير متوافق مع مكبرات αiSV.
تطبيقات نموذجية
- مركز التصنيع المركزي للسي أن سي المدمج و محاور تغذية الحفر- محركات X و Y و Z على VMCs ذات الشكل الصغير ومراكز الحفر
- محورات الجهاز الحاسوبي الحاسوبي (CNC)- محركات إكس و ز على أدوات التدوير
- محاور تغذية آلات طحن CNC- محركات التغذية والعبرة على آلات طحن CNC الصغيرة
- آلية مراقبة الطيران ومحركات مجلة الأدوات- مؤشر المجلة الأداة ومحركات وضع الذراع ATC
الأسئلة الشائعة
ما هو الفرق بين B203 القياسية والنسخة المختومة B203#0100؟
تحتوي قاعدة B203 على حماية IP65 ضد الغبار والطائرات المائية الموجهة. يتم ترقية # 0100 إلى IP67 ، مما يضيف مقاومة الغمر المؤقت للمبرد والتعرض المباشر للفيضانات.جميع مواصفات الأداء تبقى متطابقة.
المحرك لديه مكشف مطلق لماذا لا يزال المحور في المنزل على الطاقة؟
تحقق من البطارية الاحتياطية في مكبر βiSV إذا تم استنزاف البطارية، فإنها ستعيد عداد الدورات المتعددة. كما تحقق من تعيين معيار محور CNC 1815 # 4 (بيت APC) على الوضع المطلق.
هل يمكن تشغيل هذا المحرك بواسطة مكبر αiSV بدلاً من βiSV؟
لا، تم تصميم αiSV لمحركات ألفا i مع مجموعات مختلفة من المعلمات ومعايير التيار. المحرك المزدوج الصحيح هو βiSV 4.
ما هي أكثر أنماط الفشل شيوعًا، وهل يمكن إصلاح المحرك؟
فشل مشفر B64iA من تلوث ضباب المبرد وتآكل المحامل هو الأكثر شيوعًا. يمكن إصلاحهما من قبل مرافق محركات الخدمة المؤهلة من خلال استبدال المشفر أو المحامل.
هل يمكن للعمود المفتاح B203 استبدال عمود سلس B078 مباشرة؟
لا. يحدد نوع العمود واجهة الارتباط. يتطلب العمود المفتاح محور مع فتحة مفتاح مطابقة. تأكد من تكوين عمود المحرك الأصلي قبل طلب الاستبدال.
