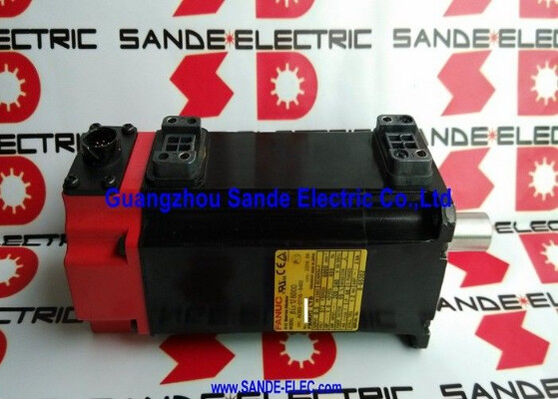

A06B-0116-B855#0048 Fanuc محرك خدمة AC A06B0116B855#0048 AO6B-OII6-B855#OO48

فانوـك A06B-0116-B855#0048 | محرك سيرفو AC من سلسلة Beta iSR — BiS1/6000 — 0.5 كيلو واط، عمود مستقيم مشقوق، فرامل 90 فولت، درجة روبوت IP67

رقم القطعة: A06B-0116-B855#0048

السلسلة: Beta iSR (βiSR) — محرك سيرفو AC بدرجة روبوت

الموديل: BiS 1 / 6000

التكوين: عمود مستقيم مع مجرى مفتاح، فرامل زنبركية 90 فولت تيار مستمر، مشفر مطلق

الخرج المقنن: 0.5 كيلو واط

مدخل المحرك: 172 فولت، 1.8 أمبير

السرعة القصوى: 6,000 دورة في الدقيقة

الأقطاب: 8الطور: 3-طور

مدخل المضخم: 200–240 فولت تيار متردد، 50/60 هرتز

حماية الدخول: IP67

التطبيق: محور معصم/ذراع روبوت صناعي

الحالة: جديد / مجدد

نظرة عامة

محرك السيرفو AC من سلسلة Fanuc A06B-0116-B855#0048 هو من سلسلة Beta iSR — موديل BiS1/6000 — مُكوّن خصيصًا لتطبيقات الروبوتات الصناعية.يشير الحرف "R" في سلسلة iSR إلى أنه نسخة بدرجة روبوت من محرك Beta iS القياسي، مع تعديلات على الختم والموصل والبناء الميكانيكي التي تعالج متطلبات التركيب والبيئة لمفاصل ذراع الروبوت بدلاً من محاور أدوات الآلات القياسية.بقدرة 0.5 كيلو واط، ومدخل محرك 172 فولت، و1.8 أمبير مقنن، وسرعة قصوى 6,000 دورة في الدقيقة، يعد هذا محركًا صغيرًا عالي السرعة — يُعد BiS1/6000 من بين الأصغر في عائلة Beta iS من حيث الخرج، ولكن سقف 6,000 دورة في الدقيقة يعكس السرعات الزاوية العالية التي تتطلبها مفاصل معصم وذراع الروبوت لتحديد المواقع السريعة للأدوات الطرفية الخفيفة.

يحدد تركيبة اللاحقة #0048 التكوين المحدد مع البناء المُغلق IP67 وترتيب الموصل المستخدم في سلسلة روبوتات Fanuc.

تُعرّف ميزتان سياق تركيب هذا المحرك: العمود المستقيم المشقوق الذي يوفر اقترانًا ميكانيكيًا إيجابيًا للمكونات الداخلية لنقل الحركة في الروبوت، وفرامل الزنبرك 90 فولت تيار مستمر — مواصفات تميز هذا المحرك عن محركات سلسلة Beta iS القياسية التي تعمل فيها الفرامل بجهد 24 فولت تيار مستمر.

فرامل 90 فولت هي جهد فرامل سلسلة Alpha، ووجودها في محرك Beta iSR هذا هو اختيار تصميم متعمد لفئة تطبيقات الروبوتات حيث تختلف متطلبات عزم الإمساك وخصائص استجابة ملف الفرامل عن تلك الخاصة بمحاور أدوات الآلات CNC.

المواصفات الرئيسية

المعلمة

القيمة

قد يحتاج محور معصم الروبوت أثناء عمليات الالتقاط والتسليم عالية السرعة أو تتبع مسار اللحام القوسي إلى الدوران عبر زاوية محددة في جزء من الثانية.

تؤثر السرعة التي يمكن للمحرك بها تحقيق السرعة الزاوية المطلوبة والحفاظ عليها بشكل مباشر على وقت الدورة. عند 6,000 دورة في الدقيقة عبر صندوق تروس تقليل الروبوت، يوفر BiS1/6000 سرعة تحديد المواقع التي تجعل أهداف وقت الدورة الضيقة قابلة للتحقيق — بينما يوفر المشفر المطلق استمرارية الموضع عبر انقطاعات الطاقة حتى لا يحتاج الروبوت إلى عودة مرجعية عند إعادة التشغيل.

يمنح التصميم ذو 8 أقطاب عند مدخل محرك 172 فولت BiS1/6000 مزيجه من حجم الدوار المدمج، وعزم الدوران الكافي لفئة خرجه، والخصائص الكهربائية للتردد المتوافقة مع نطاق عرض نطاق التحكم في التيار لمضخم سيرفو Beta i. عند 6,000 دورة في الدقيقة و8 أقطاب، يكون التردد الكهربائي الأساسي 400 هرتز — الطرف الأعلى من نطاق تشغيل مضخم beta iS لهذه الفئة من المحركات.

عمود مستقيم مشقوق — دفع إيجابي لنقل الحركة الداخلي للروبوت

يوفر مجرى المفتاح في عمود A06B-0116-B855#0048 اقترانًا دورانيًا إيجابيًا بين عمود المحرك ومدخل ناقل الحركة الداخلي للروبوت (مثل محرك هارمونيك أو المخفض الدوراني).

في مفاصل الروبوتات حيث تكون نسبة النقل بين المحرك وخرج المفصل ثابتة وعالية — غالبًا ما توفر محركات هارمونيك نسبًا من 50:1 إلى 160:1 — يجب أن ينقل عمود المحرك كامل عزم دوران المحرك إلى مدخل المخفض بشكل موثوق، دون أي احتمال للانزلاق الدوراني.

عمود أملس عادي يعتمد على تثبيت الاحتكاك وحده سيحمل خطر الانزلاق عند واجهة المحرك والمخفض تحت التحميل الصدمي الذي تفرضه دورات تحديد المواقع السريعة وعالية التسارع.

يوفر مجرى المفتاح قفلًا ميكانيكيًا إيجابيًا: المفتاح يتصل بكل من مجرى مفتاح العمود ومجرى مفتاح محور المخفض، مما يخلق قفلًا دورانيًا مستقلًا عن قوة تثبيت المحور.

توفر قوة تثبيت المحور الاحتفاظ المحوري والتركيز الشعاعي؛ يوفر المفتاح الاقتران الدوراني الذي لا يمكن أن ينزلق بغض النظر عن مقدار تحميل عزم الدوران أو عدد عكس الاتجاهات.

بالنسبة لمحور روبوت قد ينفذ ملايين دورات تحديد المواقع على مدار عمره التشغيلي، فإن موثوقية واجهة نقل عزم الدوران هذه ليست اعتبارًا هامشيًا — إنها متطلب أساسي للتصميم الميكانيكي.

فرامل 90 فولت تيار مستمر — متطلب إمساك خاص بالروبوت

فرامل 90 فولت تيار مستمر في A06B-0116-B855#0048 هي المواصفات الأكثر تميزًا على الفور مقارنة بسلسلة محركات Beta iS القياسية، حيث تستخدم الفرامل 24 فولت تيار مستمر.

مواصفات 90 فولت تتطابق مع جهد الفرامل المستخدم في محركات السيرفو من سلسلة Fanuc Alpha، واستخدامها هنا في محرك روبوت Beta iSR يعكس متطلبات عزم الإمساك واستجابة تطبيقات الروبوت المحددة.

تتطلب مفاصل الروبوتات التي يتم تحميلها بالجاذبية — مفاصل المعصم والمرفق في روبوت مفصلي عمودي يحمل أداة طرفية — أن تحتفظ الفرامل بموضع المفصل بشكل موثوق كلما تم إلغاء تنشيط السيرفو.

يجب أن يتجاوز عزم إمساك الفرامل أقصى عزم جاذبية يواجهه المفصل في أي تكوين للذراع. يحقق تصميم ملف 90 فولت تيار مستمر عزم الإمساك المطلوب ضمن الإطار المدمج لـ BiS1/6000، حيث قد يتطلب ملف 24 فولت بنفس عزم الإمساك ملفًا أكبر أو ترتيبًا مختلفًا للحمل المسبق للزنبرك.

يجب أن يأتي جهد 90 فولت من دائرة إمداد طاقة الفرامل لوحدة تحكم الروبوت، والتي تم تصميمها لهذا الجهد في أنظمة روبوتات Fanuc التي تستخدم هذه العائلة من المحركات.

يؤدي توصيل هذا المحرك بمصدر فرامل 24 فولت إلى نفس وضع الفشل الحرج مثل توصيل أي ملف فرامل 90 فولت بـ 24 فولت: القوة الكهرومغناطيسية غير كافية للتغلب على الزنبرك، تظل الفرامل مشغلة جزئيًا، يعمل المحرك ضد سحب فرامل مستمر، وتتعرض كل من الفرامل ومحمل المحرك لأضرار حرارية وميكانيكية تدريجية. قبل أي تركيب، تأكد من أن جهد إمداد الفرامل لوحدة تحكم الروبوت هو 90 فولت تيار مستمر.

بناء مُغلق IP67 واللاحقة #0048

تحدد اللاحقة #0048 متغير البناء المحدد مع ختم IP67 وتكوين الموصل المستخدم في تسخير أسلاك سلسلة روبوتات Fanuc.

يوفر IP67 حماية كاملة ضد دخول الغبار والحماية ضد الغمر المؤقت — أقوى بكثير من معيار IP65 في معظم محركات السيرفو لأدوات الآلات CNC — مما يعكس بيئة تشغيل ذراع الروبوت التي قد تعمل في خلايا تصنيع غنية بالسوائل، أو محطات الغسيل بالرش، أو بيئات أخرى حيث قد يتعرض جسم المحرك لتأثير مباشر للسوائل.

يتطلب تصنيف IP67 أن يتم تجميع وصيانة كل من ختم جسم المحرك واقتران موصل المشفر بشكل صحيح.

يوفر موصل التغذية الراجعة أداء IP67 فقط عند إدخاله بالكامل وبشكل صحيح — الموصل شبه المثبت يخلق فجوة تسمح بدخول السوائل إلى المشفر، مما ينتج عنه أخطاء في التغذية الراجعة أو رموز إنذار المشفر. يجب أن تتضمن إجراءات تركيب وصيانة الروبوت تأكيدًا على أن جميع الموصلات مدخلة بالكامل ومغلقة قبل التشغيل.

توافق المضخم ووحدة تحكم الروبوت

تم تصميم A06B-0116-B855#0048 للاستخدام في أنظمة الروبوتات الصناعية من Fanuc، ويتم تشغيله بواسطة مضخم سيرفو Beta i داخل وحدة تحكم الروبوت — وحدة βiSVSP أو ما يعادلها في رف مضخم محور الروبوت.

إنه محرك محور روبوت بدلاً من محرك محور تغذية أداة الآلة، ويتم تكوين معلماته من خلال نظام معلمات السيرفو لوحدة تحكم الروبوت بدلاً من شاشة إعداد السيرفو لوحدة آلة CNC.

المشفر المُركب على #0048 هو من النوع المطلق المناسب لسلوك بدء تشغيل الروبوت — يعيد الروبوت تأسيس مواضع مفاصله من بيانات المشفر المطلق عند التشغيل دون الحاجة إلى إجراء إتقان أو عودة مرجعية، بشرط الحفاظ على بطارية المشفر (في الروبوتات التي تستخدم مشفرات مطلقة مدعومة بالبطارية) ضمن عمر الخدمة.

الأسئلة الشائعة

س1: لماذا يحتوي محرك Beta iS هذا على فرامل 90 فولت بدلاً من فرامل 24 فولت تيار مستمر الموجودة في معظم موديلات Beta iS؟

A06B-0116-B855#0048 هو محرك من سلسلة Beta iSR — "R" تشير إلى متغير تطبيق الروبوت. توفر وحدات تحكم الروبوتات الصناعية من Fanuc جهد 90 فولت تيار مستمر لفرامل المفاصل، مما يتطابق مع جهد الفرامل المستخدم في محركات السيرفو من سلسلة Alpha الموجودة أيضًا في تطبيقات الروبوتات.

يحقق تصميم ملف الفرامل 90 فولت عزم الإمساك المطلوب لأحمال الجاذبية لمفاصل الروبوت ضمن الإطار المدمج لـ BiS1/6000. توصيل هذا المحرك بمصدر 24 فولت يترك الفرامل مشغلة جزئيًا — لا يتم التغلب على الزنبرك، وسيتعرض المحرك للتلف بسبب سحب الفرامل المستمر.

س2: ما هو الفرق بين A06B-0116-B855#0048 ومحرك Beta iS CNC BiS1/6000 القياسي؟

التصميم الكهرومغناطيسي الأساسي — الخرج المقنن، السرعة، الجهد، التيار — هو نفسه. الاختلافات في البناء والتكوين للاستخدام في الروبوتات: ختم IP67 (مقابل IP65 في محركات CNC القياسية)، فرامل 90 فولت (مقابل 24 فولت في متغيرات CNC Beta iS القياسية)، ترتيب الموصل #0048 الذي يتطابق مع أسلاك روبوتات Fanuc، والعمود المستقيم المشقوق المناسب لواجهات المخفض الداخلية للروبوت.

لا يمكن استبدال محرك Beta iS1/6000 CNC القياسي مباشرة في تركيب روبوت لأن جهد الفرامل، والختم، وتكوين الموصل تختلف.

س3: ماذا يعني اللاحقة #0048؟

تحدد اللاحقة #0048 تركيبة متغير محددة — في سلسلة Fanuc Beta iSR، تحدد هذه اللاحقة البناء المُغلق IP67 مع تكوين الموصل المحدد المستخدم في وحدات تحكم روبوتات Fanuc.

إنه غير قابل للتبديل مع متغيرات اللواحق الأخرى التي قد تحمل تخطيطات موصلات مختلفة، أو مستويات ختم، أو مواصفات فرامل.

عند طلب محرك بديل لروبوت Fanuc، يجب مطابقة رقم القطعة الكامل بما في ذلك اللاحقة #0048 لضمان التوافق الميكانيكي والكهربائي مع تسخير أسلاك الروبوت ونظام التحكم.

س4: مع أي مضخم ووحدة تحكم روبوت يتوافق A06B-0116-B855#0048؟

تم تصميم هذا المحرك للاستخدام ضمن أنظمة الروبوتات الصناعية من Fanuc — توفر وحدة تحكم الروبوت وظيفة مضخم السيرفو من خلال وحدة βiSVSP الداخلية أو ما يعادلها من وحدات مضخم المحور. لم يتم تكوينه للاستخدام المباشر مع مضخمات سيرفو أدوات الآلات CNC المستقلة دون تكوين المعلمات والأسلاك المناسب.

تشمل موديلات الروبوتات المحددة من Fanuc التي تستخدم هذه السلسلة من المحركات تلك الموجودة في نطاق الروبوتات المفصلية المدمجة التي تستخدم جيل محركات Beta iS/iSR. قم بتأكيد موديل الروبوت مقابل رقم قطعة المحرك في وثائق قطع غيار الروبوتات من Fanuc قبل الطلب.

س5: ما هي أهم الفحوصات عند تقييم A06B-0116-B855#0048 مستعمل؟

اختبر الفرامل أولاً: قم بتطبيق 90 فولت تيار مستمر وتأكد من دوران العمود بحرية دون سحب؛ قم بإزالة 90 فولت وتأكد من أن العمود يغلق بإحكام.

الفرامل التي لا تنفك بالكامل عند 90 فولت تشير إلى تدهور ملف الفرامل أو تآكل ميكانيكي؛ الفرامل التي لا تمسك بإحكام تشير إلى فشل وسادة الفرامل أو الزنبرك. افحص مجرى مفتاح العمود بحثًا عن تآكل أو تشوه من تركيب المخفض السابق.

تحقق من موصل المشفر IP67 بحثًا عن حالة الدبوس وإدخال الموصل الصحيح — الموصل شبه المفصول لمحرك الروبوت هو السبب الأكثر شيوعًا لأكواد إنذار المشفر في خدمة الروبوت. قم بقياس مقاومة اللف لتحقيق توازن الطور ومقاومة العزل للأرض.

اختبار التشغيل على وحدة تحكم روبوت Fanuc متوافقة بسرعات متزايدة مع التحقق من موضع المشفر المطلق هو الفحص النهائي الصحيح قبل إعادة المحرك إلى الخدمة.
