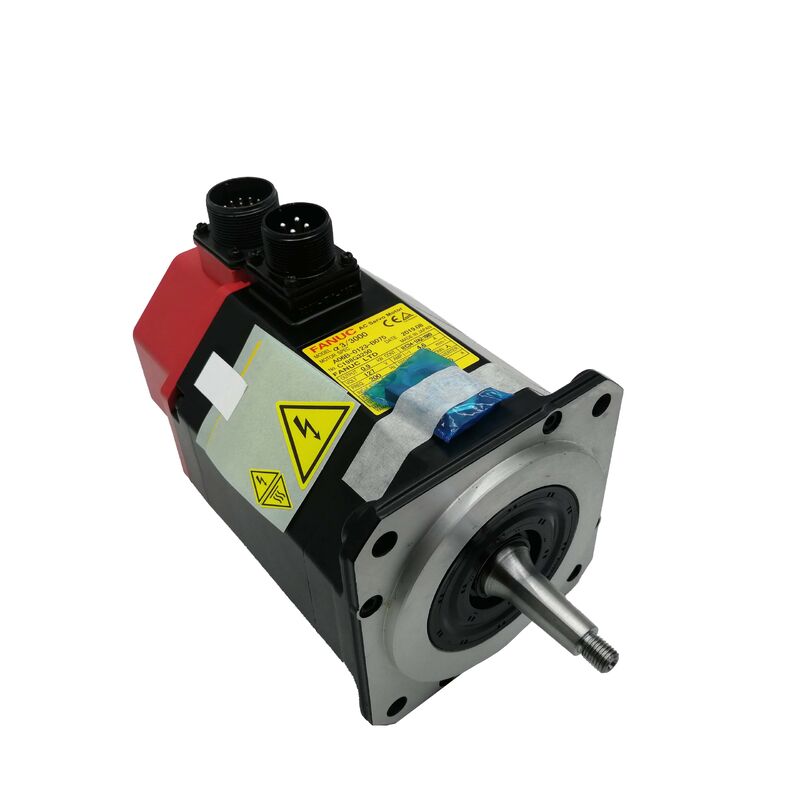

فانوك A06B-0123-B075 AC محرك الخدمة
ألفا 3/3000، عجلة التشنج، A64 مكيف، بدون مكابح
لمحة عامة عن المنتج
رقم الجزء:A06B-0123-B075
أيضاً بحثت عن:A06B0123B075، FANUC A06B-0123-B075، FANUC ألفا 3/3000
طراز السيارات:α 3/3000
المسلسل:سلسلة الفانوك الأصلية
التصنيف:محرك Fanuc Alpha Series AC Servo بدون فرشاة -- عزم دوران 3 نيمتر، 0.9 كيلوواط، 3000 دورة في الدقيقة، عمود متوتّر، بدون مكابح، A64 Encoder متزايد، IP65
المواصفات التقنية
| المعلم |
القيمة |
| رقم الجزء |
A06B-0123-B075 |
| طراز المحرك |
α 3/3000 |
| الناتج القياسي |
0.9 كيلوواط |
| عزم الدوران |
3 نيمتر |
| التيار الوقائي |
4.6 أ |
| السرعة المسجلة |
3,000 دورة في الدقيقة |
| الجهد الدخالي للمحرك |
127 فولت (3 مراحل) |
| مُشفر |
ألفا A64 (تدريجية، 64,000 ppr) |
| نوع العمود |
المفتاح |
| الفرامل الكهرومغناطيسية |
لا شيء |
| تصنيف الحماية |
IP65 |
| مكبرات متوافقة |
مكبرات Fanuc الأصلية لسلسلة الفا SVU |
| عناصر التحكم المتوافقة |
فانوك السلسلة 0، 15، 16، 18 (الجيل الألفا الأصلي) |
| الأصل |
اليابان |
ألفا 3/3000 في عائلة ألفا
سلسلة ألفا الأصلية من فانوك كانت تعمل بأدوات آلة CNC خلال التسعينيات والعقد الأول من القرن العشرين ، مع العديد من الآلات التي لا تزال في الإنتاج اليوم.A06B-0123-B075 يوفر حل بديل مماثل عندما تفشل هذه المحركات.
مععزم دوران 3 Nm و 0.9 كيلوواطمن حيث الناتج ، يحتل α 3/3000 الدرجة المدمجة من مجموعة ألفا الأصلية ، مما يجعله مثاليًا لمحاور التغذية الخفيفة على أدوات CNC الصغيرة والمتوسطة الحجم.وتشمل التطبيقات محركات X و Z على المحولات المدمجة، المحاور المساعدة على مراكز التصنيع، وآليات تحديد المواقع الثانوية.
الـ3،000 دورة في الدقيقةويتم دمجها مع مسدس كرة 5 ملم يقدم أداء 15 م / دقيقهفولتاج دخول المحرك 127 فولت عند 4.6A التيار الوقائييؤكد التوافق مع مكبرات الفا الأصلية
تصميم الشعاع المضغوط
الأرضية الدقيقةعمود مخفف مع مفتاحيوفر ربطًا مركزًا ذاتيًا يضمن وضعًا قابلًا للتكرار. يُسجل الهندسة المخروطية المحور بشكل مركزي تلقائيًا أثناء التثبيت ،في حين أن المفتاح يوفر نقل عزم الدوران الإيجابي.
ملاحظة التثبيتاستخدم دائمًا سحبًا مناسبًا للسرعة المطبقة على وجه المحور أثناء إزالتها. لا تستخدم أبدًا أوتارًا أو تأثيرًا على جسم المحور. فحص أسطح الشفرة والحفر قبل إعادة التثبيت على المحرك الجديد.
A64 التوافق مع الترميز الإضافي
الـمكيف ألفا A64يوفر 64،000 عدد لكل دورة من خلال واجهة مكيف التدريجي الموازية. الاعتبارات التشغيلية الرئيسية:
- التوجيه المطلوب على كل تشغيلA64 لا يحافظ على الموقف من خلال إيقاف التشغيل
- التوافق بين الأجيال:غير متوافق مع مكبرات سلسلة αi التي تتطلب بروتوكول ترميز متسلسل
- يتطلب مكبر ألفا الأصلي من فانوكللعمل بشكل صحيح
عند 64،000 ppr على خرطوشة كرة 5 ملم ، فإن دقة حلقة الموقف تبلغ حوالي 78 نانومترًا لكل عدد.
لا توجد تكوينات الفرامل
التسمية B075 تؤكد عدم وجود مكابح كهرومغناطيسيةوالتي تناسب المحاور الأفقية بدون مكونات الحمل الثقافي.
مهمة:بالنسبة للمحاور الرأسية أو الميلات الميمنة التي تتطلب الاحتفاظ الميكانيكي، استخدم النسخة المكبوتةA06B-0123-B175B075 ليس بديلاً آمناً على المحاور المحملة بالجاذبية
إشارة تشكيل السلسلة A06B-0123
| رقم الجزء |
الصخرة |
الفرامل |
مُشفر |
| A06B-0123-B075 |
أكثر شحومة |
لا شيء |
A64 إضافية |
| A06B-0123-B175 |
أكثر شحومة |
نعم (المكابح) |
A64 إضافية |
| A06B-0123-B075#7076 |
أكثر شحومة |
لا شيء |
A64 (IP67) |
جميع المتغيرات تتشارك مواصفات جسم المحرك α 3/3000. مطابقة تكوين الاستبدال بالضبط إلى الأصلي.
التوافق بين مكبرات الصوت و CNC
يتطلبمضخم الفا SVU الأصلي من فانوكمنصات CNC متوافقة تشملسلسلة Fanuc 0، 15، 16 و 18على الجيل الألفا الأصلي. غير متوافق مع مكبرات سلسلة αi أو محركات سلسلة β.
بعد التثبيت، تحقق من أن معايير المحور (رمز نوع المحرك، الحد الأقصى للتيار، الحد الأقصى للسرعة) مثبتة بشكل صحيح لمواصفات α 3/3000.
تطبيقات نموذجية
- محورات إدخال X و Z للدوائر الحاسوبية- محركات العربة الرئيسية والحركات المتحركة عبر الحركة على مراكز التدوير المدمجة CNC
- محاور التغذية الصغيرة لمراكز التصنيع- محركات X و Y و Z على مراكز التصنيع العمودية المدمجة
- المحاور الثانوية والمساعدة- محركات تحديد المواقع الإضافية للآلات متعددة المحاور والطاولات الدوارة
الأسئلة الشائعة
هل هذا المحرك متوافق مع مضاعفات فانوك
لا، A64 يستخدم واجهة مكشف متوازية من منصة ألفا الأصلية، والتي هي غير متوافقة كهربائيا مع مكبرات αiSV التي تتطلب بروتوكول مكشف متسلسل.هذا المحرك يجب أن يكون مقترنة مع Fanuc الأصلي ألفا مكبر SVU.
لماذا يذهب المحور إلى المنزل في كل مرة يتم تشغيل CNC؟
A64 هو مكيف إضافي بدون احتفاظ بموقف إيقاف التشغيل.والذي هو السلوك الطبيعي لجميع المعدات الأصلية من سلسلة ألفا.
هل يمكن لـ B075 (بدون مكابح) أن تحل محل محرك B175 (المكابح) ؟
فقط على المحاور الأفقية المؤكدة بدون عنصر الحمل الجاذبية. الفرامل B175 هي آلية سلامة للمحاور الرأسية والميل.القفل الخدمي وحده لا يمكن أن تحمل محور تحت الجاذبية عندما يتم إيقاف الطاقة من مكبر.
كيف يتم إزالة محور العمود الشوكي بشكل صحيح أثناء استبدال المحرك؟
استخدام سحب التروس المطبقة على وجه محور، تتفاعل ضد نهاية العمود. لا تستخدم أبدًا الأوتاد، المنجل، أو الاصطدام ضد جسم محور. بعد إزالتها،فحص كل من السطحات الشوكية ومحور الحفر قبل إعادة التثبيت.
هل A06B-0123-B075 قابلة للإصلاح، أو استبدال فقط؟
قابلة للإصلاح بالكامل. مرافق إصلاح مؤهلة تعالج جميع أنماط الفشل الشائعة بما في ذلك استبدال المحامل ، واستبدال مكيف A64 ، وإصلاح لفات الستاتور ، واستبدال الختم.للمرافق التي تدير آلات متعددة، الحفاظ على وحدة تبادل اختبار يقلل من وقت التوقف.
