محرك سيرفو تيار متردد Fanuc A06B-0141-B075
رقم القطعة: A06B-0141-B075
السلسلة:محرك سيرفو تيار متردد ALPHA
الموديل: AC12 / 2000
الحالة: جديد / مجدد / متاح للتبديل
نظرة عامة على المنتج

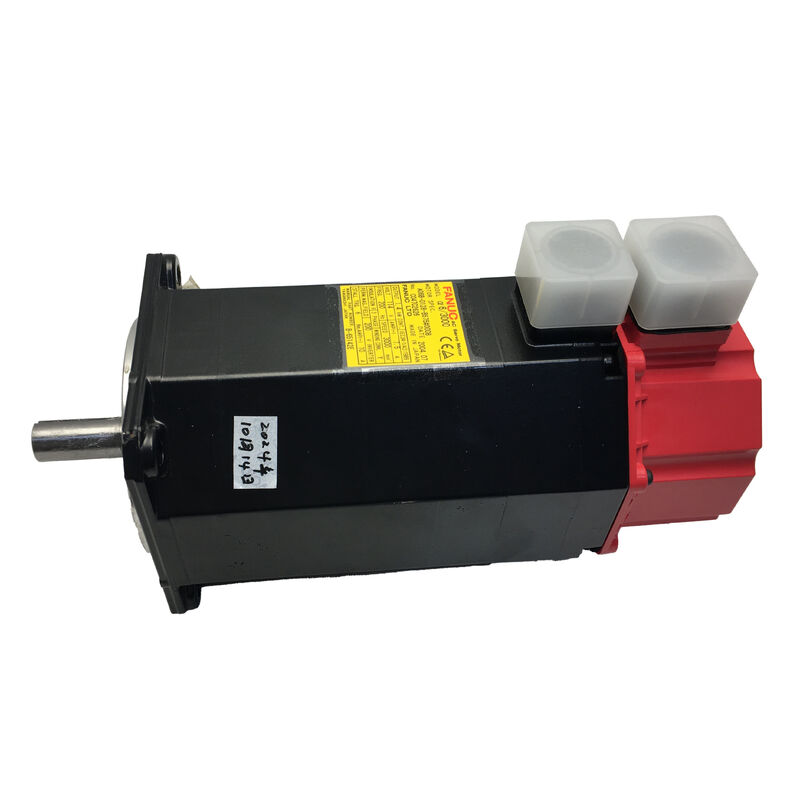

محرك Fanuc A06B-0141-B075 هو محرك سيرفو تيار متردد عالي الأداء من سلسلة ALPHA من Fanuc، وتحديداً موديل AC12/2000. يمكن التعرف عليه من خلال غطاء النهاية الأحمر المميز، يوفر هذا المحرك تحكمًا دقيقًا في الحركة لآلات الأدوات CNC الصغيرة والمتوسطة الحجم. يوفر توازنًا مثاليًا بين التصميم المدمج وعزم الدوران المستمر، مما يجعله مثاليًا لآلات التفريز، والمخارط، ومراكز التشغيل التي تتطلب أداء محور ثابت وقابل للتكرار.
المواصفات الفنية
| المعلمة |
القيمة |
| قدرة الخرج المقدرة |
2.1 كيلو واط |
| عزم الدوران المستمر |
12 نيوتن متر |
| التيار المقدر |
8.8 أمبير |
| الأطوار |
3 أطوار |
| الجهد المقدر |
155 فولت |
| التردد المقدر |
133 هرتز |
| السرعة القصوى |
2000 دورة في الدقيقة |
| تكوين العمود |
مستقيم (بدون مجرى مفتاح) |
| فرامل |
لا يوجد |
| حماية الدخول |
IP67 |
| لون غطاء النهاية |
أحمر (جيل ALPHA) |
ميزات التصميم والبناء
تم تصميم المحرك AC12/2000 ليكون موثوقًا به في أرضية الإنتاج، ويعمل بسرعة قصوى تبلغ 2000 دورة في الدقيقة، مما يجعله مناسبًا لمحركات الكرة المقترنة مباشرة والمحاور التي تعتمد على معدل التغذية في تشكيل المنحنيات. يضمن تصنيف عزم الدوران المستمر البالغ 12 نيوتن متر صلابة محور عالية تحت الحمل دون الحاجة إلى أجهزة قيادة كبيرة الحجم.
يوفر الختم IP67 المُركب في المصنع حماية فائقة ضد الغمر المؤقت، مع أختام العمود ونقاط دخول الموصلات وغلاف المحرك جميعها مصنفة لتحمل البيئات القاسية. هذا يطيل فترات الخدمة في التطبيقات التي تحتوي على الكثير من سائل التبريد حيث ستظهر المحركات القياسية تلوثًا مبكرًا للمحامل أو تدهورًا في اللفائف.
يبسط التصميم الخالي من الفرامل الأسلاك ويقلل من الوزن الإجمالي للمحرك، مما يجعله مناسبًا للمحاور الأفقية أو التطبيقات التي يحافظ فيها محرك السيرفو على الموضع من خلال التحكم النشط في عزم الدوران.
التوافق والتطبيقات
يتزاوج المحرك A06B-0141-B075 مع محركات السيرفو من سلسلة Fanuc ALPHA (وحدات SVM/SVU) وهو متوافق مع منصات تحكم CNC من Fanuc 0، 0i، 16، 18، 21، والمنصات ذات الصلة اعتمادًا على تكوين المحرك.
يُستخدم بشكل شائع لتغذية المحاور (X، Y، أو Z) على مراكز التشغيل العمودية الصغيرة، ومراكز الخراطة، وآلات EDM السلكية، وكان هذا المحرك قياسيًا على منصة Fanuc RoboDrill والشركات المصنعة الخارجية التي تستخدم أنظمة قيادة Fanuc.
هام: عند البحث عن بدائل، تحقق من نوع جهاز التغذية الراجعة (موديل Pulsecoder) وتخطيط دبابيس الموصل مقابل المحرك الحالي لديك، حيث قد تستخدم المتغيرات ضمن عائلة 0141 مواصفات مشفر مختلفة تؤثر على إعدادات معلمات المحرك.
الأهمية الصناعية
لا تزال آلات CNC القديمة المزودة بمحركات Fanuc ALPHA أصولًا منتجة في مرافق التصنيع في جميع أنحاء العالم. يتميز المحرك A06B-0141-B075 بوثائق شاملة وتاريخ خدمة، مع وحدات مجددة وفائضة يتم تداولها بنشاط في أسواق الصيانة والإصلاح الصناعية (MRO).
يسهل بنائه البسيط - خالٍ من الفرامل، مختوم IP67، عمود مستقيم قياسي - الصيانة السهلة، وإعادة اللف، والاستبدال دون تعديلات ميكانيكية كبيرة. يعد الاحتفاظ بمحرك A06B-0141-B075 احتياطيًا استراتيجية عملية لتقليل وقت التوقف غير المخطط له في الورش التي تشغل آلات Fanuc القديمة.
أسئلة متكررة
ما هو محرك السيرفو المتوافق مع Fanuc A06B-0141-B075؟
تم تصميم هذا المحرك للاستخدام مع مضخمات السيرفو من سلسلة Fanuc ALPHA (وحدات SVM أو SVU). يعتمد التوافق على جيل تحكم CNC المحدد - عادةً أنظمة Fanuc Series 0، 0i، 16، 18، أو 21. تأكد دائمًا من تطابق إعدادات معلمات المحرك مع تصنيفات AC12/2000 قبل التشغيل.
هل يتضمن A06B-0141-B075 مشفرًا، وما نوعه؟
نعم. تأتي محركات سلسلة ALPHA مع مشفر (Pulsecoder) مدمج مثبت في الخلف. يحدد نوع Pulsecoder المحدد دقة وبروتوكول التغذية الراجعة التسلسلي/المتوازي. تحقق من رقم قطعة Pulsecoder على لوحة اسم المحرك قبل طلب بديل لضمان توافق المحرك.
هل يمكن استخدام هذا المحرك على محور عمودي بدون فرامل؟
يمكن ذلك، ولكن هذا يتطلب من محرك السيرفو الحفاظ على عزم دوران تثبيت نشط عندما يكون المحور ثابتًا. بالنسبة للمحاور العمودية أو التي تحمل حملاً بالجاذبية، يُنصح عمومًا بنوع الفرامل (مثل موديلات اللاحقة B076 أو B176) للسلامة ومنع سقوط المحور أثناء إيقاف الطوارئ أو انقطاع التيار الكهربائي.
ماذا يعني تصنيف IP67 لهذا المحرك في بيئة آلات الأدوات؟
يشير IP67 إلى أن المحرك مقاوم للغبار ويمكنه تحمل الغمر المؤقت في الماء حتى عمق 1 متر لمدة 30 دقيقة. في سياق CNC العملي، هذا يعني أن المحرك محمي جيدًا ضد رذاذ سائل التبريد، والضباب، والتلامس العرضي مع السوائل - ولكن لا ينبغي غمره باستمرار أو تعريضه لرذاذ مباشر عالي الضغط دون حماية إضافية.
كيف يمكنني تحديد ما إذا كان A06B-0141-B075 مستعمل لا يزال قابلاً للخدمة؟
تحقق من لوحة اسم المحرك للحصول على رقم القطعة الصحيح وافحص ختم العمود بحثًا عن التآكل أو التصلب. قم بقياس مقاومة اللف عبر الأطوار الثلاثة - يجب أن تكون القيم متوازنة وفي حدود المواصفات. قم بتدوير العمود يدويًا للشعور بخشونة المحامل. إذا سجل Pulsecoder أخطاء أو تم تحميل المحرك بشكل زائد، يُنصح بإجراء اختبار كامل على منصة اختبار أو تقييم إعادة اللف بواسطة مرفق إصلاح سيرفو مؤهل قبل إعادة التركيب.
