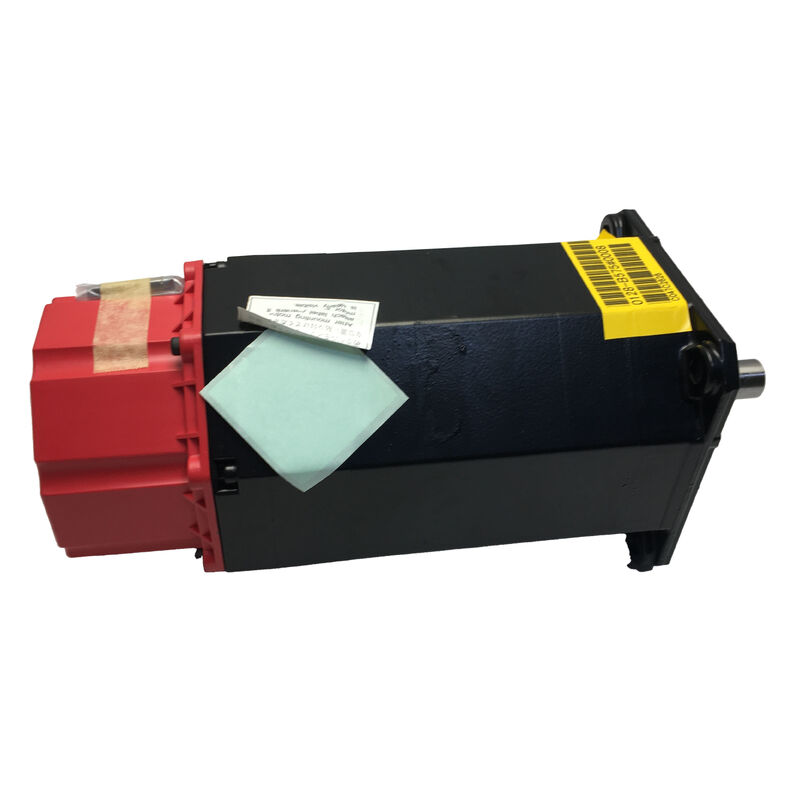

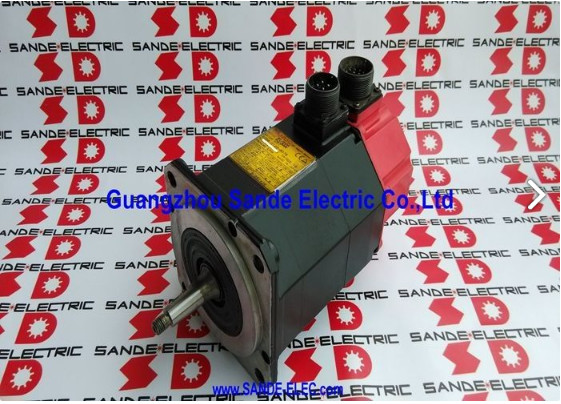

فانوک A06B-0143-B177 | محرك سيرفو AC من سلسلة ALPHA AC12/3000 مع فرامل ومشفر I64
رقم القطعة: A06B-0143-B177
السلسلة: محرك سيرفو AC من سلسلة ALPHA
الموديل: AC12 / 3000
الحالة: جديد / مجدد / متاح للتبديل
نظرة عامة
محرك السيرفو AC من فانوک A06B-0143-B177 من سلسلة ALPHA هو محرك سيرفو AC مصمم لسرعة قصوى تبلغ 3000 دورة في الدقيقة - وهو الشقيق الأسرع ضمن عائلة محركات AC12. تم تصميمه خصيصًا لتطبيقات محركات المحاور في ماكينات CNC حيث يكون مزيج من فرامل التثبيت، وردود الفعل عالية الدقة، وعزم الدوران المستمر الموثوق به أمرًا ضروريًا. يتميز المحرك بفرامل كهرومغناطيسية مدمجة ومشفر من سلسلة I64، مما يجعله مثاليًا للمحاور الرأسية، والطاولات الدوارة، وأي تطبيق يتطلب تثبيتًا آمنًا للحمل أثناء فترات الراحة أو أحداث التوقف الطارئ.
تم استخدام هذا المحرك بشكل شائع في أدوات ماكينات CNC الصغيرة والمتوسطة، بما في ذلك مراكز التشغيل الرأسية، ومراكز الخراطة، والمنصات متعددة المحاور مع أنظمة محركات السيرفو من فانوک. يشير تصنيف AC12 إلى فئة عزم الدوران للمحرك البالغة 12 نيوتن متر، وتوفر قدرة 3000 دورة في الدقيقة معدلات انتقال أسرع مقارنةً بنظيراتها من فئة AC12 التي تعمل بسرعة 2000 دورة في الدقيقة.
المواصفات الرئيسية
سلسلة المحرك
سيرفو AC من سلسلة ALPHA
| تعيين الموديل |
AC12 / 3000 |
| السرعة القصوى |
3000 دورة في الدقيقة |
| فئة عزم الدوران |
12 نيوتن متر |
| تكوين العمود |
عمود مستقيم |
| الفرامل |
فرامل كهرومغناطيسية مدمجة |
| جهاز التغذية الراجعة |
مشفر I64 |
| التطبيق |
محرك محور CNC |
| حماية الدخول |
معيار سلسلة ALPHA |
| التصميم والبناء |
يضمن تصميم العمود المستقيم التكامل الميكانيكي النظيف مع أذرع التوصيل القياسية، وأذرع التوصيل المرنة، وترتيبات محرك الكرة اللولبية المستخدمة عبر منصات أدوات ماكينات CNC المتوافقة مع فانوک. تتبع أبعاد العمود معايير سلسلة ALPHA لإطار AC12، مما يسهل الاستبدال المباشر في الماكينات الحالية.
|
تتميز الفرامل الكهرومغناطيسية المدمجة بتصميم زنبركي مطبق، ومحرر كهربائي - يتم تفعيلها تلقائيًا عند إزالة الطاقة وتحريرها عند تنشيط دائرة الفرامل. تمنع آلية الأمان هذه سقوط المحور أثناء فقدان الطاقة أو التوقفات الطارئة، مما يحمي كل من قطعة العمل وهيكل الماكينة.
يعمل هذا المحرك بسرعة تصل إلى 3000 دورة في الدقيقة، ويوفر قدرة انتقال أسرع من نظيراته من فئة AC12 التي تعمل بسرعة 2000 دورة في الدقيقة، مما يقلل من وقت عدم القطع في الماكينات ذات مسارات المحاور الأطول. تم تحسين خصائص عزم الدوران لأحمال القصور الذاتي النموذجية في محاور CNC التي تعمل بالكرة اللولبية في فئة الطاقة هذه.
مشفر I64 والتغذية الراجعة
يوفر المشفر التزايدي عالي الدقة I64 المدمج في غلاف المحرك إشارات تغذية راجعة للموضع والسرعة للتحكم في المحور في حلقة مغلقة. يدعم دقة النبضات الاستيفاء الدقيق المطلوب للتشكيل الدقيق، والتنميط، والاستيفاء الدائري، وأعمال تحديد المواقع ذات التفاوتات الضيقة.
عند استبدال A06B-0143-B177، تأكد من أن وحدة الاستبدال تحمل نفس مواصفات مشفر I64. قد يتطلب استبدال محرك بنوع مشفر مختلف تغييرات في معلمات مضخم السيرفو وقد يؤثر على دقة المحور أو يؤدي إلى ظهور إنذارات عدم تطابق المشفر.
توافق المحرك والتحكم
متوافق مع مضخمات السيرفو من سلسلة ALPHA من فانوک (وحدات SVM و SVU) ومنصات تحكم CNC من فانوک بما في ذلك السلسلة 0، 0i، 16، 18، 21، والأجيال ذات الصلة. تتطلب دائرة الفرامل مصدر طاقة مخصص بقوة 24 فولت تيار مستمر ويجب ربطها بشكل صحيح بإشارة جاهزية السيرفو لضمان تحرير الفرامل قبل حركة المحور.
للتحديث أو إعادة البناء، تحقق من أن مجموعة معلمات المحرك في محرك السيرفو (رمز نوع المحرك، نوع المشفر، والسرعة القصوى) تتطابق مع مواصفات A06B-0143-B177 قبل التشغيل. يمكن أن يتسبب اختيار المعلمات غير الصحيح في عدم الاستقرار، أو تذبذب حلقة السرعة، أو إنذارات المحرك.
ملاحظات حول المصدر والحالة
لا يزال A06B-0143-B177 يتم تداوله بنشاط في أسواق قطع الغيار والمحركات السيرفو الفائضة. عند تقييم الوحدات المستعملة أو المجددة:
تحقق من جهد تحرير الفرامل وتأكد من فكها الكامل والنظيف
افحص موصل المشفر بحثًا عن التآكل أو تلف الدبابيس
- تحقق من استقامة العمود وحالة المحامل
- اختبر الفرامل للتأكد من عزم الدوران، ومقاومة عزل اللفائف، وسلامة خرج المشفر
- أسئلة متكررة
- لماذا يحتوي هذا المحرك على فرامل، وكيف تعمل؟
يستخدم A06B-0143-B177 فرامل كهرومغناطيسية مطبقة بالزنبرك ومحررة كهربائيًا. عند فصل الطاقة (إيقاف التشغيل، أو التوقف الطارئ، أو إنذار السيرفو)، تقوم الفرامل تلقائيًا بتفعيل الفرامل لتثبيت موضع المحور. يتم تحريرها عند تطبيق 24 فولت تيار مستمر على ملف الفرامل قبل أمر المحور. هذا التصميم الآمن هو المعيار للمحاور الرأسية والأحمال التي تتطلب تثبيتًا ميكانيكيًا.
ما هي أنظمة CNC والمحركات المتوافقة مع هذا المحرك؟
متوافق مع مضخمات السيرفو من سلسلة ALPHA من فانوک (SVM/SVU) ووحدات تحكم CNC من فانوک بما في ذلك السلسلة 0، 0i، 16، 18، و 21. يجب تهيئة محرك السيرفو برمز نوع المحرك الصحيح لـ AC12/3000 مع مشفر I64. غالبًا ما يتسبب التكوين غير الصحيح في عدم استقرار المحور أو أعطال المحرك.
ما هو مشفر I64، وهل يمكن استبداله بشكل منفصل؟
I64 هو مشفر تزايدي عالي الدقة مثبت في الجزء الخلفي من المحرك، ويوفر تغذية راجعة للموضع والسرعة للتحكم في السيرفو في حلقة مغلقة. على الرغم من أنه يمكن استبداله تقنيًا من قبل مرافق الخدمة المؤهلة، إلا أن فشل المشفر غالبًا ما يشير إلى تلف أوسع، مما يستدعي تقييمًا كاملاً للمحرك قبل إعادة تركيبه.
ما هو الفرق بين طرازات AC12/3000 و AC12/2000؟
كلاهما يشتركان في فئة عزم الدوران 12 نيوتن متر ولكنهما يختلفان في السرعة القصوى - 3000 دورة في الدقيقة مقابل 2000 دورة في الدقيقة. يوفر AC12/3000 معدلات انتقال أسرع لمسارات المحاور الأطول أو متطلبات التغذية السريعة الأعلى. تختلف التصنيفات الكهربائية ومعلمات المحرك، مما يمنع التبادل المباشر دون إعادة تكوين مضخم السيرفو.
كيف يجب أن أختبر A06B-0143-B177 مستعمل قبل التركيب؟
تحقق من مقاومة اللفائف ثلاثية الطور المتوازنة عبر جميع الأطوار. تحقق من مقاومة عزل اللفائف للأرض (يجب أن تتجاوز 1 ميغا أوم). قم بتطبيق 24 فولت تيار مستمر على دائرة الفرامل وتأكد من دوران العمود بحرية، ثم قم بفصل الطاقة للتحقق من قفل الفرامل دون انزلاق. تحقق من خشونة المحامل أو الضوضاء أثناء الدوران اليدوي. تأكد من إشارات التربيع النظيفة من مشفر I64 باستخدام معدات اختبار السيرفو.
