A06B-0147-B088 Fanuc محرك خدمة AC A06B0147B088 AO6B-OI47-BO88

فانوك A06B-0147-B088

رقم الجزء:A06B-0147-B088

المسلسل:محرك الخدمة ALPHA AC

الطراز:A22 / 2000

الحالة:تم إيقافها من قبل الشركة المصنعة

الحالة:تم تجديدها / فائض

نظرة عامة

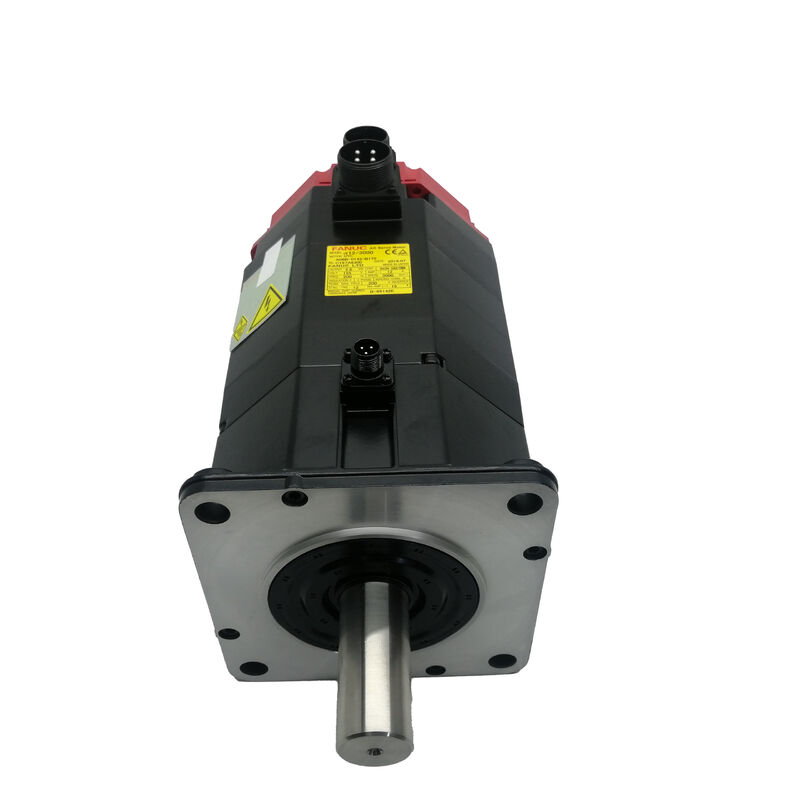

الـفانوك A06B-0147-B088هو محرك سيرفو متردد بقدرة 3.8 كيلوواط من سلسلة ALPHA من Fanuc ‬ نموذج A22/2000 ‬ يحمل عمودًا مستقيمًا ومعديل A1000 كجهاز ردود فعل.000 دورة في الدقيقة مع استهلاك 15A من التيار المستمر عند 157 فولت ثلاثي المراحل، 133 هرتز،هذا هو محرك كبير وسط الإطار بنيت لمتطلبات محور التغذية الثقيلة من أدوات آلة CNC الصغيرة والمتوسطة حيث عزم دوران مستمر تحت الحد الحقيقي حمولة هو مقياس قيمة المحرك.

إن مكشف A1000 هو ما يميز هذا المتغير عن الإصدارات المجهزة بـ I64 و A64 ضمن نفس عائلة A22/2000.000، 000 عدد النبضات لكل دورة، A1000 يمثل تغيير خطوة في دقة ردود الفعل مقارنة مع 64،000 ppr I64 تحديد موقع العمود على مستوى التفاصيل الذي يفيد مباشرة دقة المحور في تحديد الدقة، وخطوات التشطيب الدقيقة، وتحديد المواقع بدقة عالية على الآلات التي تكون فيها جودة السطح والتسامح الأبعاد هي معايير الأداء المحددة.

لقد أوقفت شركة فانوك إنتاج هذا المحرك، ولكن أدوات الآلات التي تم تركيبها لا تزال تعمل في بيئات الإنتاج في جميع أنحاء العالم.

بالنسبة للمرافق التي تديرها، فإن A06B-0147-B088 لا يزال يتم تداوله بنشاط من خلال سوق التجديد والفائض.

المواصفات الرئيسية

محرك A22/2000 ‬ عزم دوران قوي عند سرعة معتدلة

فئة عزم الدوران AC22 عزم الدوران الوقائي 22 Nm يضع هذا المحرك بشكل حاسم فوق وحدات AC12 و AC6 المستخدمة في محركات المحور الخفيفة.تم تصميم A22/2000 للمحاور التي يكون فيها الحمل الميكانيكي حقيقي ومستمر: محركات X و Y و Z على مراكز التصنيع العمودية المتوسطة ، محركات المحور Z على مراكز الدوران مع ترتيبات البرج الثقيلة ،والحواف التي يجب أن يقاوم فيها نظام الخدمة القوى القطعية دون صيد حلقة السرعة أو الحد من التيار الذي يحدث عندما يعمل المحرك بالقرب من سقف التصنيف المستمر.

15A مصدر التيار المستمر في 157V يعكس الحمل الكهربائي هذا المحرك يضع على مكبر الخدمة.يعمل مكبر الخدمة ALPHA على توليد ظروف القيادة التي يحتاجها المحرك من إمدادات كهربائية قياسية من 200VAC إلى 240VAC ، والرقم 133 هرتز هو تردد التشغيل الداخلي عند السرعة المسجلة، تنتجها مرحلة عاكس المضخة.

بالنسبة لمهندسي الصيانة ، فإن المعلمة ذات الصلة هي فئة التيار 15A ، والتي تحكم اختيار وحدة المضخة وحجم الكابلات ومواصفات الإدارة الحرارية لغرفة المحرك.

تتلاءم السرعة القصوى التي تصل إلى 2000 دورة في الدقيقة مع تكوينات محور المسامير الكروية المرتبطة مباشرة حيث يتم رسم سرعة المحرك إلى معدلات التقاطع السريعة العملية دون الحاجة إلى التروس المتوسطة.عند عزم دوران 22 Nm, the motor provides the axis stiffness that maintains feedrate accuracy under aggressive cutting conditions — a parameter that matters more on production machines under sustained load than peak speed does.

A1000 Encoder تعليقات عالية الدقة

A1000 هو ما يجعل B088 مختلفة مميزة داخل عائلة A22/2000. في حين أن I64 الأكثر شيوعا يوفر 64،000 نبضة لكل دورة و A64 يوفر نسخة مطلقة في نفس الدقة، يعطي مشفر A1000 1،000،000 عدد لكل دورة من بيانات موقع العمود إلى مكبر الخدمة ALPHA.

هذه الزيادة الستة عشر مرات في الدقة على I64 لها عواقب عملية على مستوى المحور.

حلقة السرعة في محرك الخدمة لديها بيانات وضعية أكثر دقة للعمل مع في كل لحظة في دوران المحرك الذي ينتج ملفات تعريف السرعة أكثر سلاسة، وانخفاض سرعة التموج في معدلات تغذية بطيئة،ومواقع نهاية أكثر دقة.

على الآلات التي تقوم بتحديد الشكل بدقة حيث تكون التشطيب السطحي وظيفة مباشرة لسلاسة السرعة ، أو الحفاظ على تحملات مقاسية ضيقة حيث يكون دقة الموقف في معدلات تغذية منخفضة مهمة ،ميزة دقة A1000 تترجم إلى تحسن قابل للقياس في جودة الإنتاج.

الـ A1000 هو مكشف مطلق ‬ يحافظ على موقع العمود من خلال انقطاع الطاقة دون دورة توجيه.

عند بدء تشغيل الجهاز ، يقرأ محرك الخدمة الموقف المطلق الحالي مباشرة ، ويحصل CNC على معرفة كاملة بموقع المحور قبل إصدار أي أمر بالحركة.

هذا يزيل تسلسل التوجيه الذي تتطلبه المحاور المجهزة بـ I64 في كل تشغيل.

عند شراء محرك استبدال A06B-0147-B088 ، يجب أن تتطابق مواصفات مكيف A1000 تمامًا. يستلزم استبدال المحرك بمكيف I64 أو A64 تغييرات في معايير محرك الخدمة ،فقدان وظيفة الموقف المطلق (في حالة I64)، ويمكن أن تؤثر على خصائص دقة المحور إذا تم ضبط معايير حلقة سرعة المحرك للدقة العالية لـ A1000.

التكامل بين العمود المستقيم وقطار الدفع

يستخدم العمود المستقيم العادي على A06B-0147-B088 قوة ضبط ربط الخدمة لنقل عزم الدوران إلى المكون المدفوع.اختيار الارتباط ومسألة عزم الدوران للتثبيت: يجب تعيين عقدة الارتباط للقوة العكسيّة المخرجة للمحرك ويجب ضبط قوّة تشبيك العمود على المواصفات لمنع انزلاق التوصيل التدريجي تحت الحمل المستمر على المحور.

على محرك من هذه الفئة من الطاقة ، ينتج انزلاق الارتباط خطأ في الموقف الذي يتراكم دون تشغيل إنذار فوري.

#7000 و #7008 الفرعية المتغيرات ضمن مواصفات B088 تحمل نفس الخصائص الكهربائية والمعدل ولكن تختلف في محرك المفتاح العمود.

القاعدة B088 (بسيطة) و # 7000 لا تحمل أي مفتاح ؛ # 7008 لديها مفتاح لترتيبات محور الارتباط المفتاحية.تأكيد أي نوع فرعي من العمود يتم تثبيته على الآلة قبل طلب استبدال هو الخطوة المباشرة التي تمنع عدم تطابق التوصيل عند الوصول.

التوافق بين القيادة والتحكم

A06B-0147-B088 متوافق مع وحدات مكبرات الخدمة SVM من Fanuc ALPHA المعدة لفئة التيار المستمر 15A ويتم دمجها مع أجهزة التحكم CNC من Fanuc بما في ذلك السلسلة 0 ، 0i ، 15 ، 16 ، 18، و 21.

يجب أن يتم تعريف مكبر الخدمة بشفرة نوع المحرك لـ A22/2000 مع مكيف A1000 هذه هي المعلمة التي تحكم استجابة حلقة السرعة ، وحدات التيار ،وتوسيع نطاق ردود الفعل الموقع.

بالنظر إلى عمر هذا المحرك ومدى تحسينات القيادة والتحكم التي قد تلقاها الآلات منذ البناء الأصليتأكيد أن مكبر الصوت المثبت يدعم واجهة مكيف A1000 قبل تثبيت بديل هو خطوة ضرورية للتشغيل.

الأسئلة الشائعة

س1: ما الذي يجعله مكشف A1000 مختلفًا عن I64 المجهز لمتغيرات A22/2000 الأخرى؟

A1000 يوفر 1،000،000 نبضة في كل دورة 16 مرة من دقة 64،000 ppr من I64. هو أيضا مكشف مطلق، والاحتفاظ بموقف العمود من خلال دورات الطاقة دون تسلسل توجيه.I64 هو تدريجية ويتطلب الموطن في كل تشغيل الجهاز.

تحسن الدقة العالية لـ A1000 من سلاسة حلقة السرعة ودقة الموقع في معدلات تغذية منخفضة ،الذي يفيد مباشرة جودة الانتهاء السطحي ودقة الأبعاد في عمليات المعالجة الدقيقةعند استبدال B088 ، يجب أن تتطابق مع مواصفات مكيف A1000 ‬ يتطلب تركيب محرك I64 أو A64 تغييرات في المعلمات ويفقد الوظيفة المطلقة.

س2: ما هو مكبر الخدمة المطلوب لـ A06B-0147-B088؟

يحتاج المحرك إلى وحدة تضخيم Fanuc ALPHA من سلسلة SVM معتمدة على التيار الخارجي المستمر 15A على الأقل.

يتم دمجها مع أجهزة التحكم CNC من Fanuc بما في ذلك السلسلة 0 ، 0i ، 15 ، 16 ، 18 ، و 21.

يجب تعيين معيار نوع المحرك في المضخم ليتوافق مع A22/2000 مع مواصفات مكيف A1000.يؤثر رمز نوع المحرك غير الصحيح على ضبط حلقة السرعة وحدود التيار ‬ تحقق دائمًا من هذه المعيار بعد أي استبدال للمحرك قبل تشغيل المحور تحت الحمل.

السؤال 3: هل يحتاج هذا المحرك إلى فرامل لتطبيقات المحور الرأسي؟

A06B-0147-B088 ليس لديه مكابح متكاملة.أو محرك محور كبير عدم وجود مكابح ميكانيكية تعني الاحتفاظ بالموقف عندما يكون جهاز الخدمة غير نشط يعتمد بالكامل على احتفاظ الدوران النشط من المحرك.

بالنسبة للأحواض الرأسية المحملة بالجاذبية حيث يكون سقوط المحور عند إيقاف E أو فقدان الطاقة خطرًا ، فإن المتغير المكبوت داخل عائلة A22/2000 (اللاحقة B177) هو المواصفات الصحيحة.B088 مناسبة للمحركات العمودية ذات المحركات الأفقية ذات الحمولة الخفيفة حيث يكون الحفاظ على الخدمة النشطة كافياً.

السؤال 4: هل أنواع العمود الفرعية رقم 7000 و7008 متساوية كهربائياً؟

نعم. #7000 يحمل عمود مستقيم بسيط بدون مفتاح؛ #7008 يحمل مفتاح مصنع في العمود المستقيم للاستخدام مع محاور الارتباط المفتاح.كل من المتغيرات الفرعية متطابقة كهربائياً.8كيلوواط من الطاقة الخارجة، نفس العزم الدوالي 22Nm، نفس 157V / 133Hz / 15A المواصفات، ونفس A1000 مشفر.

الاختلاف الوحيد هو معالجة العمود. تأكيد أي نسخة فرعية يتم تثبيتها على الجهاز قبل الطلب لضمان تطابق واجهة الارتباط.

السؤال 5: ما هي نقاط التفتيش الرئيسية لـ A06B-0147-B088 المستخدمة؟

قياس مقاومة التلف ثلاثي المراحل لموازنة المراحل والتحقق من مقاومة العزل للتربة ‬ كلاهما يؤكد سلامة التلف.

قم بتدوير العمود يدوياً لتقييم حالة الوعاء؛ عند 3.8kW و 22Nm عزم دوران ثابت،يحمل الوعاء الأمامي حمولة شعاعية كبيرة وهو واحد من أكثر نقاط التآكل شيوعًا على المحركات ذات تاريخ الخدمة الممتدفحص جهاز توصيل مكيف A1000 من أجل البطاقات المتآكلة أو المتضررة ومخرج الكابل من أجل إزالة التوتر.

تحقق من نهاية العمود من أجل علامات الاتصال أو ربط.تشغيل المقعد إلى السرعة الاسمية مع التحقق من وضع مكيف مطلق هو التحقق النهائي الصحيح قبل إرسال المحرك إلى محور الإنتاج.
