| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0147-B575 |

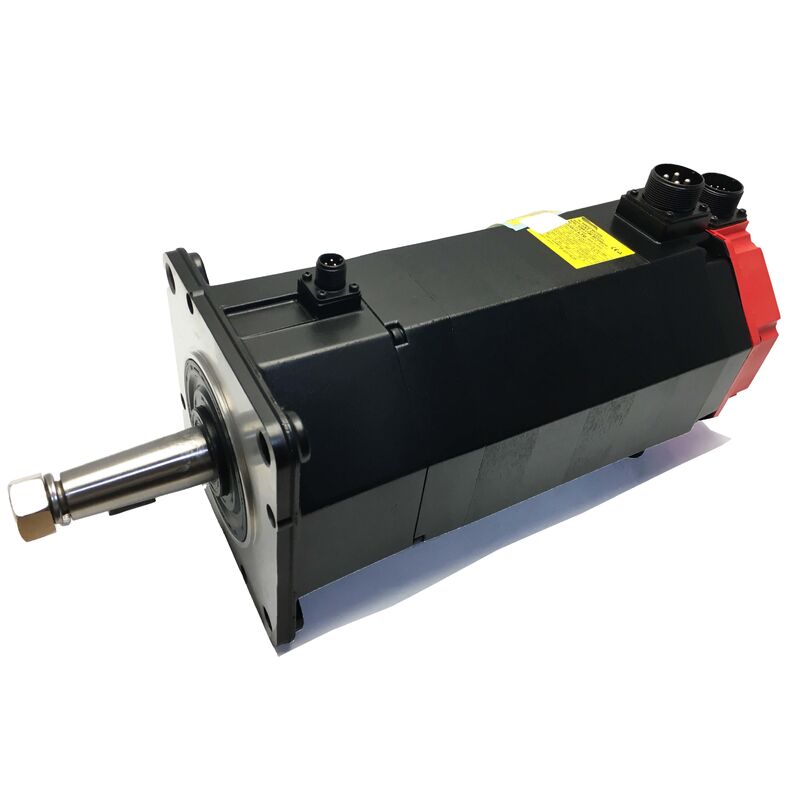

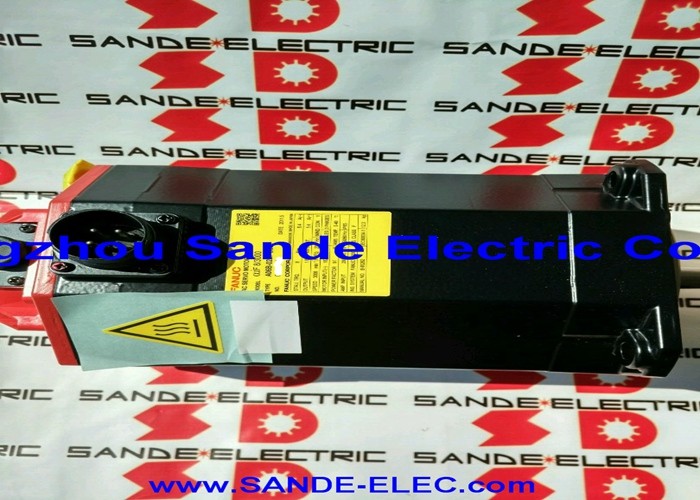

رقم الجزء:A06B-0147-B575
المسلسل:محرك الخدمة ALPHA AC
الطراز:A22 / 2000
التكوين:العمود المتجعد مع المفتاح، A64 مكيف، بدون مكابح، ختم الزيت
الحالة:جديد / متجدد / تبادل / فائض
الـفانوك A06B-0147-B575هو 38 kW AC servo motor from Fanuc's ALPHA series — model A22/2000 — in a specific configuration that distinguishes it from the more commonly traded B077 and B075 straight-shaft variants within the same family.
يحمل B575 عمودًا معقّدًا مع مفتاح ، مما يمنحه هندسة التداخل ذاتية التركيز والالتزام الدواري الإيجابي الذي تتطلبه تطبيقات محركات آلة معينة.
جنبا إلى جنب مع A64 المثبتة المطلقة والختم الصلبة النفط القياسية، هذا هو محرك تم تكوينها لدقة،تحديد المواقع المتكرر مع الاحتفاظ بالموقع المطلق من خلال دورات الطاقة والحماية الموثوقة ضد التعرض للمبرد والجسيمات في بيئات الإنتاج الصناعي.
مع عزم دوران 22 Nm ، 3.8 كيلوواط من الطاقة المستمرة ، و 2000 دورة في الدقيقة ، يقع A22/2000 في النطاق المتوسط الكبير لعائلة المحركات ALPHA فوق محركات AC12 المستخدمة على المحاور الخفيفة ،تحت وحدات AC30 على أقوى المحركات.
كانت مواصفات قياسية لمحاور التغذية X و Y و Z من أدوات آلة CNC الصغيرة إلى المتوسطة حيث كانت الأحمال الميكانيكية حقيقية ، وكانت قوى القطع ذات مغزى ،و المحور اللازم للحفاظ على دقة معدل التغذية في ظل ظروف معالجة مستمرة.
| المعلم | القيمة |
|---|---|
| الناتج القياسي | 3.8 كيلوواط (متواصلة) |
| عزم الدوران | 22 نغمة (195 رطلاً) |
| التيار المسموح به | 19 A |
| فولتاج المحرك | 157 فولت |
| التردد المسموح به | 133 هرتز |
| المرحلة | ثلاث مراحل |
| السرعة القصوى | 2,000 دورة في الدقيقة |
| مُشفر | A64 مطلقة (64,000 ppr) |
| نوع العمود | عمود متجعد مع المفتاح |
| الفرامل | لا شيء |
| الختم | ختم النفط القياسي |
| السلسلة | ألفا A22/2000 |
يحمل اللاحق B575 خصائص ميكانيكية تميز هذا النوع عن محركات العمود المستقيم A22/2000: هندسة العمود المشرق والمسار الرئيسي المصنوع فيه.معا أنها تحدد واجهة الارتباط بطريقة أن عمود مستقيم عادي لا.
يخلق الملف الشخصي المخروطي للعمود المزدوج تناسبًا للتداخل الذي يمركز نفسه عندما يتم جذب محور الارتباط أو المكون المدفوع عليه.
يجلس المحور مركزيًا في كل مرة يتم تركيبه ، وهي خاصية يعتمد عليها العمود المستقيم الذي يتم تشبيهه فقط على دقة تشبيك الارتباط.ولكن الذي يقدمها الجهاز المكعب بشكل ميكانيكي بواسطة الهندسة.
على المحاور التي يؤثر فيها تدفق العمود على إمكانية تكرار الموقع أو جودة الانتهاء السطحي ، فإن ميزة التمركزية المتأصلة للشفرة هي السبب الهندسي الذي تم تحديده.
يضيف المفتاح نوعًا آخر من الأمان: التواصل الدواري الإيجابي. مع وجود مفتاح في مكانه، لا يمكن لمفصل الارتباط أن يدور بالنسبة للعمود بغض النظر عن عزم الدوران المطبق،تواتر انعكاسات الاتجاه، أو حمولات الصدمة الناتجة أثناء تسارع المحور من الأحمال الميكانيكية الثقيلة.
عند عزم دوران 22 Nm على محور CNC الإنتاج، هذا التمييز مهم على عمر الخدمة المقاس في سنوات من نوبات الإنتاج.
النتيجة العملية عند استبدالها هي أن المكونات المحركة للآلةأو عنصر إدخال علبة التروس يتم حفرها ومعالجتها لتتناسب مع الهندسة الشوكية ومفتاح الطريقمحرك استبدال عجلة مستقيمة يتطلب مكونات جديدة للاتصال
A64 هو تسمية Fanuc المطلقة لجهاز ردود الفعل 64,000 نبضة لكل ثورة مثبت على هذا المحرك.المطلق يعني أن المشفّر يحتفظ بموقعه المرجعي خلال انقطاعات الطاقة.
عندما تعمل وحدة التحكم المركزي بعد إيقاف مخطط له أو توقف طارئ أو فقدان طاقة غير مخطط لهالقيادة الخدمية يقرأ الموقف المطلق للعمود الحالية مباشرة من A64 و الآلة لديها معرفة كاملة موقف المحور قبل أي حركة هو أمرلا توجد حاجة إلى دورة تعقب.
بالنسبة لآلات الإنتاج، هذا له تأثير تشغيلي مركب.
تسلسلات التوجيه تستغرق وقتًا على آلة تدور مرتين في كل نوبة، خمسة أيام في الأسبوع، إزالة روتين التوجيه لمدة 30 ثانية يضيف إلى وقت إنتاجية قابل للقياس في السنة.إنه يزيل وضع الفشل المرتبط بتقطيع الملاحة: إذا فقدت الآلة الطاقة في وقت متأخر من تسلسل التشغيل على نظام ترميز إضافي ، يجب على المشغل تشخيص وإعادة تشغيل روتين التشغيل قبل أن يتمكن الآلة من الاستئناف. مع A64 ،لا شيء من هذا ينطبق.
The absolute reference also protects against the class of errors where an axis position counter drifts over time — a phenomenon that can occur on incremental systems through accumulated electrical noise on the feedback lineالبيانات المطلقة من A64 تعمل كفحص مستمر للصحة العقلية على معلومات الموقع
يشير تسمية B575 في نظام ترقيم Fanuc عادة إلى محرك مع أغطية زيت قياسية بدلاً من الختم IP67 المحسن الموجود على B075 # 7076 أو B077 # 7076 المتغيرات.
تغطيات الزيت القياسية تحمي تجاويف المحامل من ضباب المبرد في الهواء والجسيمات المعدنية الدقيقة والتلوث العام لبيئة معالجة CNC في ظل ظروف التثبيت العادية.
بالنسبة للآلات التي يتم فيها وضع المحرك بعيدًا عن رذاذ المبرد المباشر وفي أماكن مع تدفق هواء معقول ، فإن حماية غطاء الزيت القياسية كافية لفترات خدمة طويلة.
Where the motor is installed closer to the cutting zone — particularly on machines with high-pressure through-tool coolant or aggressive coolant delivery — the enhanced IP67 sealing of other variants in the A22/2000 family provides stronger long-term protection.
حالة الختم تستحق دائما التحقق من المحركات المستعملة.
غطاء العمود المتصلب أو المشقوق هو عنصر صيانة بسيط عندما يكون المحرك خارج الآلة للخدمة ،وتعالجها يمنع التلوث بطيئة تحمل الذي يقلل من الحياة المحرك دون أن تنتج أي أعراض فورية دراماتيكية.
من وثائق منتجات GE Fanuc servo ، يوفر A22/2000 عزم دوران ثابت يصل إلى 22 Nm بفترة تصل إلى 2000 RPM 8 كيلوواط اعتماداً على المتغير المحدد وقاعدة القياس.
عند التيار الاسمي 19A ، يجب تحديد حجم وحدة مكبر الخدمة لهذه الفئة من التيار.
سلسلة A06B-0147 تتصل بمضخات SVM من سلسلة ALPHA في فئة التيار المناسبة لتيار 19A المستمر والتيارات القصوى الأعلى اللازمة لتسارع المحور.
التردد المسمى 133 هرتز عند 2000 دورة في الدقيقة يميز A22/2000 من عائلة A22/1500 ، التي تستخدم 100 هرتز.
هذا الاختلاف في التردد يعكس سقف السرعة المختلف والتصميم الكهرومغناطيسي المرتبط به،وهذا يعني أن العائلتين يستخدمان معايير مختلفة نوع المحرك في المضخم الخدمة انهم يشتركون في نفس فئة عزم الدوران ولكن لا يتم تكوينها بشكل متطابق في نظام القيادة.
A06B-0147-B575 متوافق مع المضخات الخدمية SVM من سلسلة Fanuc ALPHA ويتم دمجها مع أجهزة التحكم CNC من Fanuc بما في ذلك السلسلة 0 ، 0i ، 15 ، 16 ، 18 ، و 21.يجب تعيين المعزز الخدمي مع رمز نوع المحرك لـ A22/2000 مع مكيف مطلق A64.
على الآلات التي خضعت لترقية محرك أو تحكم منذ البناء الأصلي، confirming that the installed amplifier supports the A64 absolute encoder interface before installing a replacement is a necessary commissioning step — not all ALPHA amplifier generations have identical absolute encoder handling capabilities.
س1: ما هو الفرق الميكانيكي الرئيسي بين B575 و B077 في نفس عائلة A22/2000؟
يحمل B077 عمودًا مستقيمًا (SLK
يحمل B575 عمودًا مخروطًا مع طريق مفتاحي ويستخدم مكشفًا مطلقًا A64. يخلق العمود المخروط تناسبًا للتداخل الذي لا يوفره العمود المستقيم.
الترميز المطلق A64 يحتفظ بموقع خلال دورات الطاقة، والقضاء على تسلسلات التوجيه.
يجب أن تتطابق كل من هندسة العمود ونوع الترميز عند الحصول على استبدال محرك العمود المستقيم لا يمكن أن يتناسب مع ربط معقود دون استبدال محور الربط.
السؤال 2: ما هي الميزة العملية لمصمّم A64 المطلق على المصمّم I64 الإضافي على هذا المحرك من فئة القوة؟
A64 يحتفظ بموقع العمود من خلال انقطاع الطاقة الآلة تعرف بالضبط أين كل محور في اللحظة التي يتم فيها تشغيله ، دون توجيه.I64 يفقد إشارة على فقدان الطاقة ويتطلب تسلسل البحث في كل إعادة تشغيل.
بالنسبة لآلة الإنتاج، ردود الفعل المطلقة القضاء على تأخير توجيه، إزالة وضع الفشل من روتينات توجيه مقطوعة،وتوفر مرجعية مطلقة مستمرة التي تحمي ضد الانجراف المقابل للموقف.
عند استبدال B575 ، يجب أن يكون نوع مكيف A64 مطابقًا لـ I64 يغير سلوك بدء تشغيل الجهاز وقد يتطلب تحديث معايير الخدمة.
السؤال 3: ما هو المضخم الخدمي المطلوب لـ A06B-0147-B575؟
يحتاج المحرك إلى وحدة تضخيم Fanuc ALPHA من سلسلة SVM معتمدة على التيار الخارجي المستمر على الأقل 19A ، متوافقة مع نوع المحرك A22/2000 وواجهة الترميز المطلق A64.
يتم دمجها مع أجهزة التحكم CNC من Fanuc بما في ذلك السلسلة 0 ، 0i ، 15 ، 16 ، 18 ، و 21.يجب تعيين معيار نوع المحرك في المضخم بشكل صحيح لمواصفات A22/2000 A64 قبل تشغيل المحور تحت الحمل.
السؤال 4: هل يمكن استخدام محرك بديل مع إغلاق IP65 أو IP67 القياسي بدلاً من مواصفات سجل الزيت في B575؟
نعم، بشرط أن تتطابق أبعاد التثبيت و هندسة العمودسيتم تثبيت نسخة مغلقة IP67 من A22/2000 في نفس الإطار المادي في نفس موقع التثبيت وتوفير مستوى أعلى من حماية المبرد.
يجب أن تتطابق المواصفات الكهربائية ونوع الترميز والهندسة العمودية (المنحدر مع المفتاح) مع تكوين الجهاز والحركة الخدمية.
Upgrading to higher ingress protection is a practical option when the original motor's service history suggests the installation location has higher coolant exposure than the oil seal specification is ideal for.
السؤال 5: ما هي أهم نقاط التفتيش لـ A06B-0147-B575 المستخدمة؟
فحص سطح العمود الشوكي أولاً بحثاً عن التشنج أو الارتطام أو أضرار الاصطدام الناجمة عن الإزالة السابقة غير السليمة.لا يمكن تصحيح تلف السطح النحيف في الميدان ويعرض التدخلات المناسبة عند إعادة التثبيت.
تحقق من فتحة المفتاح من أجل التشويش في وجهات الاتصال الرئيسية. تحقق من وصلة مكيف A64 للتآكل ومخرج الكابل من أجل تلف تخفيف الإجهاد.قياس مقاومة التلف ثلاثي المراحل لموازنة المراحل والتحقق من مقاومة العزل للأرض.
تحقق من غطاء الزيت لتصلب أو شقوق في الشفاه، وتدوير العمود يدويا لتقييم حالة المحامل.000 دورة في الدقيقة مع A64 التحقق من الموقف المطلق على محرك الفانوك ألفا هو التحقق النهائي الصحيح قبل أن يعود المحرك إلى محور الإنتاج.
