| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0032-B077 |

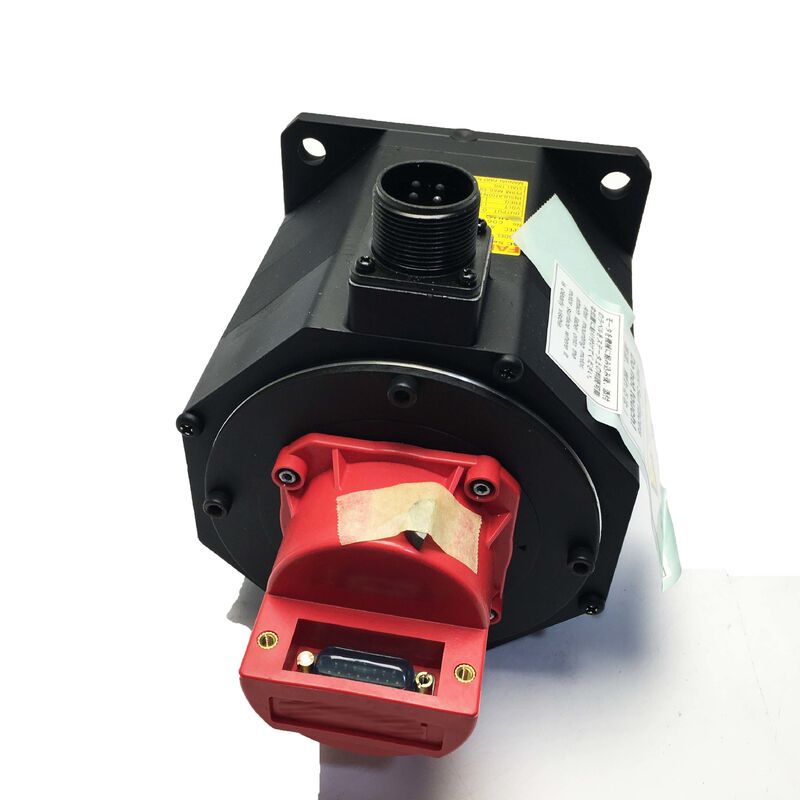

إن Fanuc A06B-0032-B077 هو محرك سيرفو AC مدمج من سلسلة B من Fanuc، موديل B2/3000. تم استخدام هذه الوحدة الموثوقة على نطاق واسع في أدوات آلات CNC قبل أن توقف الشركة المصنعة إنتاجها.
على الرغم من أنها لم تعد قيد الإنتاج، إلا أن هذا المحرك لا يزال يتم تداوله بنشاط في سوق الصيانة والإصلاح الصناعي لدعم الآلات التي لا تزال قيد الخدمة. تتميز سلسلة B2/3000 بتصميم إطار صغير يعمل بسرعة 3000 دورة في الدقيقة، ومجهز بعمود مستقيم ومشفر تزايدي I32B لتوفير تغذية راجعة دقيقة للموضع والسرعة في حلقة مغلقة.
أبعادها المدمجة وتكوين عمودها النظيف جعلتها مثالية لتطبيقات محاور CNC الأخف وزنًا بما في ذلك المحاور الثانوية، ومحركات تحديد المواقع المساعدة، ووظائف المحاور الفرعية حيث كانت قيود المساحة ومتطلبات الحمل المعتدلة هي الاعتبارات الأساسية.
| الموديل | B2 / 3000 |
| السرعة القصوى | 3000 دورة في الدقيقة |
| نوع العمود | عمود مستقيم (بدون مجرى مفتاح) |
| المشفر | مشفر تزايدي I32B |
| التطبيق | محرك محور CNC |
| حالة الشركة المصنعة | توقف عن الإنتاج |
تمثل محركات سلسلة B جيلًا سابقًا في تطوير محركات سيرفو Fanuc، وتسبق سلاسل ALPHA و BETA. تم تصميم هذه المحركات لتوفير حركة محور موثوقة ودقيقة على آلات CNC في عصرها، وتم دمجها مع أنظمة محركات سيرفو Fanuc التي كانت معدات قياسية لبناة الآلات الرئيسية.
يشير تعيين B2 إلى أن هذا المحرك يحتل الطرف الأصغر من نطاق عزم الدوران لسلسلة B. يعمل بسرعة 3000 دورة في الدقيقة، وتم نشره في تطبيقات تم فيها إعطاء الأولوية للسرعة المعتدلة والحجم المدمج على أقصى خرج للعزم.
شملت التطبيقات الشائعة مراكز الخراطة، ومراكز التشغيل الرأسية الصغيرة، وآلات الحفر والتنصت المخصصة، والتي تتعامل عادةً مع محاور أخف وزنًا مثل المحور X أو Z في المخارط المدمجة أو وظائف تحديد المواقع المساعدة.
يولد المشفر التزايدي I32B نبضات للموضع والسرعة مُشار إليها بقناة علامة، مع قيام تسلسل تحديد نقطة البداية (homing) في CNC بإنشاء مرجع مطلق للمحور عند بدء التشغيل. كان هذا المشفر قياسيًا ضمن نطاق محركات سلسلة B ويتكامل بسلاسة مع أنظمة محركات سيرفو Fanuc من هذا الجيل.
عند تقييم وحدات A06B-0032-B077 المستعملة، يتطلب المشفر تقييمًا دقيقًا. تشمل أوضاع الفشل الشائعة التلوث، أو تلف الموصلات، أو تلف الاهتزاز. سيؤدي المحرك ذو المشفر المعيب إلى أخطاء في الموضع أو إنذارات قيادة قد يكون من الصعب تشخيصها بدون المعدات المناسبة.
يجب أن تحافظ المحركات البديلة على نفس مواصفات المشفر I32B. سيؤدي تثبيت محرك بنوع مشفر مختلف أو دقة نبضات مختلفة دون تحديث معلمات محرك السيرفو إلى حدوث أخطاء في قياس الموضع وقد يمنع تشغيل المحور بالكامل.
مع توقف Fanuc عن إنتاج A06B-0032-B077، لم يعد مخزون المصنع الجديد متاحًا عبر قنوات التوريد القياسية. تشمل الخيارات الحالية:
تخضع الوحدات المجددة عالية الجودة لاختبارات شاملة بما في ذلك فحص اللفات، واستبدال المحامل، والتحقق من المشفر، واختبار تشغيل كامل. بالنسبة للآلات ذات تكاليف التوقف العالية، يوفر الاحتفاظ بمحرك احتياطي خطة طوارئ أكثر موثوقية.
تم تصميم A06B-0032-B077 للاقتران بأنظمة محركات سيرفو Fanuc من عصر إنتاجها. يعتمد التوافق مع وحدات القيادة المحددة وأجيال التحكم في CNC على نوع المضخم وإعدادات معلمات المحرك التي تم تكوينها في نظام التحكم.
أثناء التثبيت البديل، تحقق من أن رمز نوع المحرك في معلمات محرك السيرفو يتطابق مع مواصفات B2/3000. هذه الخطوة الحاسمة تمنع عدم استقرار حلقة السرعة أو أعطال القيادة المستمرة.
بالنسبة للآلات التي خضعت لترقيات في التحكم أو القيادة منذ البناء الأصلي، تأكد من أن المحركات البديلة ذات المشفرات I32B لا تزال معترفًا بها بشكل صحيح من قبل النظام المحدث. قد تتطلب بعض سيناريوهات التحديث محولات واجهة إضافية أو تعديلات في المعلمات.
توقف Fanuc عن إنتاج المحركات مع تطور أجيال المنتجات واستبدال السلاسل الأحدث للتصاميم القديمة. يعني التوقف عن الإنتاج عدم وجود إنتاج جديد من المصنع، ولكنه لا يجعل المحرك غير قابل للإصلاح. تقوم مرافق إصلاح محركات السيرفو المستقلة بخدمة محركات سلسلة B بانتظام، ولا تزال الوحدات المجددة/الفائضة متاحة.
يستخدم A06B-0032-B077 مشفرًا تزايديًا I32B. يجب أن تحافظ المحركات البديلة على نفس مواصفات المشفر. ستؤدي دقة المشفر المختلفة أو أنواع الإشارات إلى أخطاء في تغذية الموضع الراجعة وقد تؤدي إلى إنذارات قيادة أو تمنع تحديد نقطة البداية الصحيحة للمحور بدون تحديثات للمعلمات.
على الرغم من أن الترقية إلى المحركات من الجيل الحالي ممكنة نظريًا، إلا أنها ليست حلاً جاهزًا. تختلف أبعاد التركيب المادي والعمود وتوصيلات الموصلات بين الأجيال. يجب أيضًا تقييم توافق محرك السيرفو وإعدادات المعلمات. للاستبدال المباشر، تمثل وحدات B2/3000 المتطابقة مخاطر أقل.
تشمل أوضاع الفشل الأساسية تآكل المحامل (خاصة في البيئات ذات الدورات الحرارية أو الاهتزاز)، وفشل المشفر بسبب التلوث أو تلف الموصل، وتدهور عزل اللفات بسبب الحمل الزائد المستمر أو التعرض للسوائل المبردة. يمكن تحديد كل هذه العوامل من خلال اختبارات دقيقة على طاولة الاختبار قبل إعادتها إلى الخدمة.
اطلب نتائج اختبار موثقة بما في ذلك توازن مقاومة اللفات، ومقاومة العزل للأرضي، والتحقق من إشارة المشفر، وتشغيل بدون حمل لتأكيد التشغيل السلس بالسرعة المقدرة. افحص استقامة العمود وتحقق من موصل المشفر/مخرج الكابل بحثًا عن التلف. يجب تجنب الموردين غير القادرين على تقديم وثائق اختبار أساسية.
