| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0033-B077 |
رقم الجزء:A06B-0033-B077
المسلسل:محرك خدمة التيار المتردد سلسلة B
الطراز:B3 / 3000
الحالة:تم تجديدها / تبادل / فائض
الـفانوك A06B-0033-B077هو محرك خدمة التيار المتردد المدمج من سلسلة B model B3/3000 يمثل واحدة من الوحدات الأكثر قدرة في جيل محركات خدمة Fanuc السابق قبل أن تتولى عائلات ALPHA و BiS.
يتم تصنيفه بمخرج مستمر بقوة 0.5 كيلوواط ، و 5.3 A ، و 191 V ، يعمل إلى ما يصل إلى 3000 دورة في الدقيقة و يوفر أداء موثوق به في المحور المغلق من خلال مكشف I32B الإضافي المدمج.
جعلت العمود المستقيم وملف المحرك النظيف من السهل دمجها في محركات محركات آلة CNC في عصرها، والعديد من هذه الآلات لا تزال تعمل اليوم.
يقع B3/3000 خطوة واحدة فوق B2/3000 في تسلسل العزم B-series.
هذه الخطوة الإضافية في حجم إطار المحرك تجلب زيادة متواضعة ولكنها ذات مغزى في عزم الدوران الناتج نسبياً إلى B25 كيلوواط، كلاهما في فئة الخدمة المدمجة، ولكن الإطار الأكبر قليلاً لـ B3 يعني أداءً حراريًا أكثر اتساقًا تحت دورات العمل المستمرة حيث ستعمل B2 أكثر دفئًا.
هذا هو المحرك الذي اكتسب سمعته من خلال سنوات من الخدمة في الطابق الإنتاج، وليس من خلال أرقام العناوين الرئيسية المثيرة للإعجاب.
انها ليست وحدة عالية الطاقة من قبل أي مقياس حديث ولكن على الآلات التي تم تصميمها، انها تتعامل مع محورها المخصصة بشكل موثوق به،وأثبتت مباشرة للحفاظ علىهذا السجل هو سبب وجود سوق نشط للوحدات A06B-0033-B077 القابلة للعمل.
| المعلم | القيمة |
|---|---|
| الطاقة الخارجة | 0.5 كيلوواط |
| التيار المسموح به | 5.3 أ |
| الجهد القياسي | 191 فولت |
| السرعة القصوى | 3,000 دورة في الدقيقة |
| سلسلة المحركات | السلسلة ب |
| النموذج | B3 / 3000 |
| نوع العمود | عمود مستقيم |
| مُشفر | I32B إضافية |
| التطبيق | محرك محور CNC |
تنتمي محركات سيرفو التيار المتردد من السلسلة B إلى فصل سابق من تطوير سيرفو في Fanuc ، وهو جيل يسبق محركات ALPHA الحمراء والسلسلة المستقرة لاحقاً BiS.
هذه المحركات تم تصميمها وبناءها عندما كانت صناعة أدوات الآلات CNC تنتقل من محركات سيرفو DC إلى تكنولوجيا سيرفو AC ، وقدمت منصة موثوقة خلال هذا التحول.
الآلات التي تم تركيبها فيها قديمة الآن، ولكن عدد كبير منها لا يزال أصولا منتجة في ورش العمل، ومرافق الصيانة،وخطوط الإنتاج حيث الاقتصادية للحفاظ على جهاز ثبت تشغيل تفوق تكلفة الاستبدال.
بالنسبة لـ B3/3000 على وجه التحديد ، وضعها تصنيف سرعة 3000 دورة في الدقيقة في منتصف مجموعة B-series ليس وحدات السرعة العليا المدمجة في الطرف الأخف ، وليس أبطأ ،محركات عزم دوران ثقيلة أعلى من العائلة.
كان جهاز خدمة عامة الأغراض قادر على المحاور التي تم تعيينها لها، و 191 V / 5.3 A القياسات الكهربائية هي ضمن ما تم تصميم Fanuc المضخات الخدمية من هذا الجيل للتعامل باستمرار.

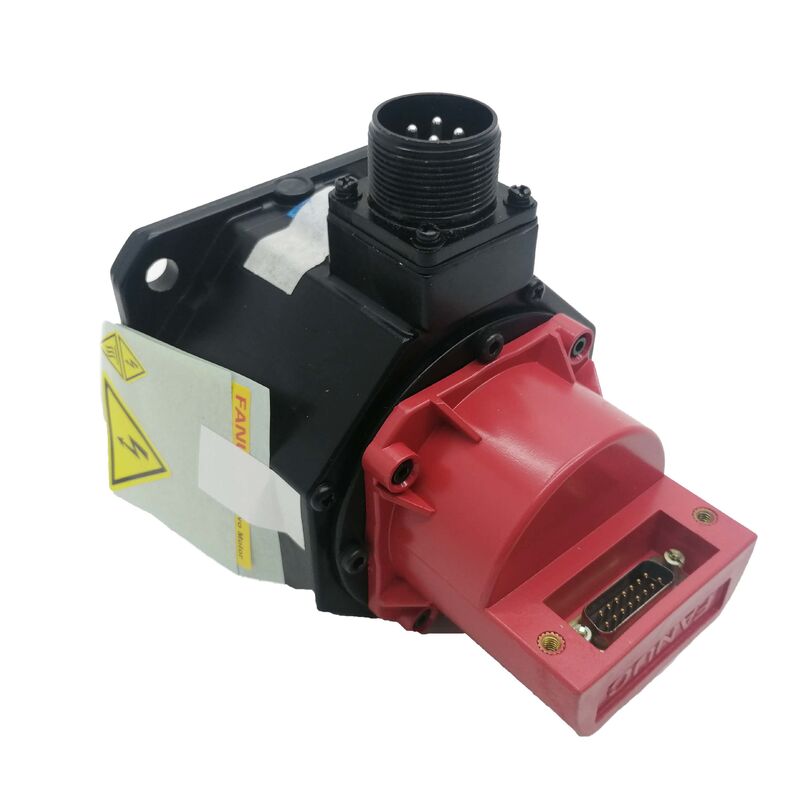

I32B هو مكيف إضافي مثبت في الجزء الخلفي من المحرك ، ويوفر إشارات ردود الفعل عن الموقف والسرعة التي يحتاجها محرك الخدمة للتحكم الدقيق في المحور.
المكشفات الإضافية تولد بيانات الموقع بالنسبة لنبض علامة مرجعية، مما يعني أن الآلة تحدد موقع المحور المطلق من خلال تسلسل توجيه في كل بدء.هذا هو الممارسة القياسية لمنصات CNC هذا المحرك كان مقترنة مع التحكم يدير المواصلة كجزء من تسلسل تشغيلي طبيعي.
تصدر النبضات من I32B مباشرة إلى مدخل ردود فعل مكبر الخدمة، وإغلاق حلقات التحكم في السرعة والموقف.
إن دقة تحديدها مناسبة لمتطلبات دقة تحديد المواقع لتطبيقات آلة الأدوات التي تم تصميم B3/3000 لها. any replacement motor sourced for this application must carry the same I32B encoder specification — fitting a motor with a different encoder type or resolution without corresponding servo drive parameter changes will produce position scaling errors and may trigger encoder fault alarms during axis operation.
في الوحدات المستعملة، غالباً ما يكون المكيف هو المكون الأكثر جدوى من خلال التدقيق.وتتراكم تعب الاهتزاز هي أكثر أنماط فشل المشفرات شيوعا على محركات سلسلة B مع تاريخ خدمة طويلة.
A motor with a faulty encoder will typically present as an axis position error or runaway condition at the drive — not always immediately obvious as an encoder fault until proper diagnostics are applied.
تم تصميم العمود المستقيم العادي على A06B-0033-B077 لاستخدامه مع ربطات الحركة الدقيقة أنواع النفخات أو الفك أو القرص التي تنقل عزم الدوران من خلال قوة الضغط على قطر العمود.هذا هو الترتيب القياسي لمحاور المسامير الكروية المرفقة بخدمة على فئة الآلات التي تم تركيب B3/3000 على.
بدون مفتاح ، يعتمد تركيب العمود على عزم الدوران الصحيح للضغط ، ويجب التحقق من ذلك أثناء إعادة التثبيت بدلاً من الافتراض.
الأبعاد المادية المدمجة للمحرك تتبع معايير سلسلة B للصف B3 الإطار.
أنماط المسامير، وأبعاد العمود، ومواقف الاتصالات متسقة داخل السلسلة،الذي يسهل الحصول على مصادر استبدال .
A06B-0033-B077 لم يعد في الإنتاج النشط.وبرامج التبادل التي تديرها شركات إصلاح الخدمات المتخصصة.
بالنسبة للمصانع التي تعمل على آلات تعتمد على هذا المحرك ، عادة ما يكون الاختيار بين وحدة أصلية تم تجديدها وتحديث محرك المحور الكاملتحليل التكاليف والفوائد يفضل الحفاظ على المواصفات الأصلية طالما يمكن الحصول على محركات صالحة للخدمة.
عند تقييم A06B-0033-B077 المعاد تجديدها، أصر على نتائج الاختبار الموثقة بدلاً من الفحص البصري وحده.
المحرك الذي يجتاز فحصا بصريا لا يزال يمكن أن يكون معزولة تعرض للخطر التلف، الحد الحد من حالة الوعاء، أو خفض مخرج رمزية التي تظهر فقط تحت الحمل.
سيتم اختبار الوحدات المتجددة من مرافق إصلاح الخدمات ذات السمعة الطيبة على هذه المعايير قبل البيع على محرك في هذا العصر ، وهذا التحقق مهم.
السؤال 1: ما هي محركات Fanuc servo والتحكم CNC متوافقة مع A06B-0033-B077؟
تم تصميم B3/3000 للاستخدام مع مضاعفات Fanuc B-series المتوافقة من نفس الجيل مثل المحرك.انها تتكامل مع منصات التحكم القديمة Fanuc CNC التي كانت الحالية خلال فترة إنتاج هذا المحرك.
عند استخدام المحرك في سيناريو إصلاح أو إصلاح ، تأكد من أن مكبر الخدمة يدعم واجهة ترميز I32B وأن معيار نوع المحرك يتطابق مع مواصفات B3/3000.اختلاط أجيال المحركات دون التحقق من توافق المحركات هو مصدر شائع لمشاكل التشغيل.
السؤال 2: هل A06B-0033-B077 مازال متاحاً جديداً من فانوك؟
لا، هذا المحرك لم يعد في الإنتاج النشط، خيارات التوريد هي الأصليات المجددة، والإفراط الموثق من وحدات المخزون القديمة الجديدة، وبرامج التبادل من شركات إصلاح محركات الخدمة المتخصصة.
بالنسبة للآلات التي تعتمد على هذا المحركإن إقامة علاقة مع مزود إصلاح موثوق به أو الاحتفاظ بواحدة احتياطية معتمدة على الرف هي أكثر الطرق العملية للوقاية من التوقف غير المخطط له.
س3: ما هو الفرق بين B3/3000 و B2/3000 في نفس السلسلة؟
يعمل كلا المحركين إلى 3000 دورة في الدقيقة ويشاركان نفس مكشف I32B وتكوين العمود المستقيم. يحتل B3 إطارًا أكبر قليلاً من B2 ،والذي يوفر زيادة متواضعة في عزم الدوران المستمر ومساحة رأس حرارية محسنة في حالة العمل المستمر.
تختلف القيم الكهربائية وفقًا لذلك. فهي ليست قابلة للتبادل بشكل مباشر - يجب أن تتطابق أبعاد التثبيت وحجم العمود ومعلمات محرك الخدمة مع مواصفات المحرك المثبتة.
السؤال 4: كيف يمكنني تحديد فشل I32B المشفر على هذا المحرك؟
عجز الترميز على B3/3000 عادة ما يظهر كخطأ في موقع المحور ، أو سلوك سرعة غير منتظم ، أو إنذار خطأ الترميز في محرك الخدمة.الأسباب الشائعة تشمل تلوث سائل التبريد داخل غطاء المشفر، تآكل دبوس الاتصال، وتدهور الإشارة من الاهتزازات المتراكمة.
Confirming encoder failure specifically requires checking the encoder signal output with an oscilloscope or servo test unit — a clean quadrature signal at the correct pulse count rules out the encoder as the fault source.
س5: ما الذي يجب أن أفتحه على جهاز A06B-0033-B077 المستخدم قبل التثبيت؟
تحقق من مقاومة التلف ثلاثي المراحل للتوازن عبر جميع المراحل وقياس مقاومة العزل من التلف إلى الأرض كلاهما يشير إلى حالة التلف.تدوير العمود باليد لتشعر لخثرة تحمل أو السحب.
تحقق من وجود تآكل في مرفق الترميز ومخرج الكابل من أجل التالفة أو التشنج. تأكد من أن العمود مستقيم دون وجود تخرج أو تلف مرئي في منطقة اتصال الارتباط.لأي وحدة ذات خلفية خدمة غير معروفة، فاختبار كامل للمركز بما في ذلك التشغيل بدون حمولة والتحقق من إشارة الترميز هو المعيار الأدنى قبل إعادة تشغيله إلى الإنتاج.
