| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0085-B101 |
رقم الجزء:A06B-0085-B101
المسلسل:محرك بيتا iS (BiS) AC Servo
الطراز:BiS 22 / 2000
الحالة:جديد / تم تجديده / متوفّر للتبادل
الـفانوك A06B-0085-B101هو محرك خدمة التيار المتردد من سلسلة Beta iS من Fanuc نموذج BiS 22/2000، تم تصميمه لتغطية متطلبات عزم الدوران المتوسط لمحركات محور أدوات الآلات CNC دون حجم أو تكلفة محرك إطار أكبر.
تمثل جيل BiS (Beta intelligent Servo) جهود Fanuc لجلب تكامل المحرك الرقمي وتحسين تكنولوجيا التغذية الراجعة إلى فئة أوسع من الآلات ،بما في ذلك مراكز التصنيع الصغيرة، المسامير، ومعدات الإنتاج المخصصة حيث كفاءة التكلفة وتوافق محركات المهمة بقدر ما الأداء الخام.
يشير الرقم 22 في تسمية النموذج إلى فئة عزم الدوران للمحرك 22 Nm بينما يشير 2000 إلى سقف السرعة القصوى.
معًا، يحدد هذا المحرك محسّناً للعمل المستمر على المحور منخفضة إلى متوسطة السرعة: نوع التحكم المستمر في معدل التغذية وتحديد موقع المحور الذي تعتمد عليه معظم عمليات قطع CNC.هذا هو المحرك الذي يحصل على الاحتفاظ به على أرضية المتجر من خلال الاتساق بدلا من المواصفات الرئيسية.
يحتوي A06B-0085-B101 على عمود مستقيم بدون فرامل متكاملة، وملف تركيب نظيف مناسب لمجموعة متنوعة من تكوينات محور الآلة،ومطابقتها مع أنظمة Fanuc الرقمية للدفع الخدمي التي تقوم على جزء كبير من قاعدة CNC العالمية الحالية المثبتة.
| المعلم | القيمة |
|---|---|
| السلسلة | بيتا iS (BiS) |
| النموذج | BiS 22 / 2000 |
| فئة العزم | 22 نيمتر |
| السرعة القصوى | 2,000 دورة في الدقيقة |
| الناتج | 2.5 كيلوواط |
| عزم الدوران | 20 نيمتر |
| مدخلات الإمدادات | 200 و 240 فولت، 50/60 هرتز |
| نوع العمود | عمود مستقيم |
| الفرامل | لا شيء |
| التطبيق | محرك محور CNC |
عائلة BiS تقع أسفل سلسلة Alpha iS في هرم محركات Fanuc ، ولكن هذا الموقع يتعلق بمجال التطبيق بدلاً من التسوية الهندسية.
تم تطوير محركات Beta iS خصيصًا لآلات الأدوات حيث تكون متطلبات المحور محددة بشكل جيد ، متسقة ،ولا تتطلب نطاق السرعة الموسع أو قدرة عزم دوران الذروة من سلسلة ألفا. For these applications — which account for a large proportion of practical CNC machine tool production work — the BiS series delivers everything needed without the cost overhead of a larger motor class.
يحتل BiS 22/2000 على وجه الخصوص نقطة حلوة مفيدة. في فئة عزم الدوران 22 Nm و 2000 RPM ، فإنه يتعامل مع محركات محور X و Y و Z على مراكز معالجة عمودية صغيرة إلى متوسطة المدى ،مراكز الدورانوآلات التنصت ذات أداء ثابت.
طاقته 2.5 كيلوواط وقومة الدوران 20 Nm متطابقة بشكل جيد مع الترتيبات المحركية الكروية والخطية النموذجية لهذه الفئة من الآلات ،توفير القوة الكافية للحفاظ على معدلات التغذية المبرمجة تحت أحمال قطع واقعية دون مطاردة مكبر المحرك أو تقييد.
A06B-0085-B101 هي نسخة خالية من الفرامل، وعمدة مستقيمة.ومعظم التكوينات Z حيث المحور لا تحمل حمولة الجاذبية غير المدعومة هذا مناسب تماما.
يحافظ جهاز التحكم على الوضع النشط عندما يكون المحور ثابتًا ، وغياب دائرة الفرامل يسهل التثبيت ، ويقلل من تعقيد الأسلاك ،وتلغي فئة واحدة من تعويضات الصيانة.

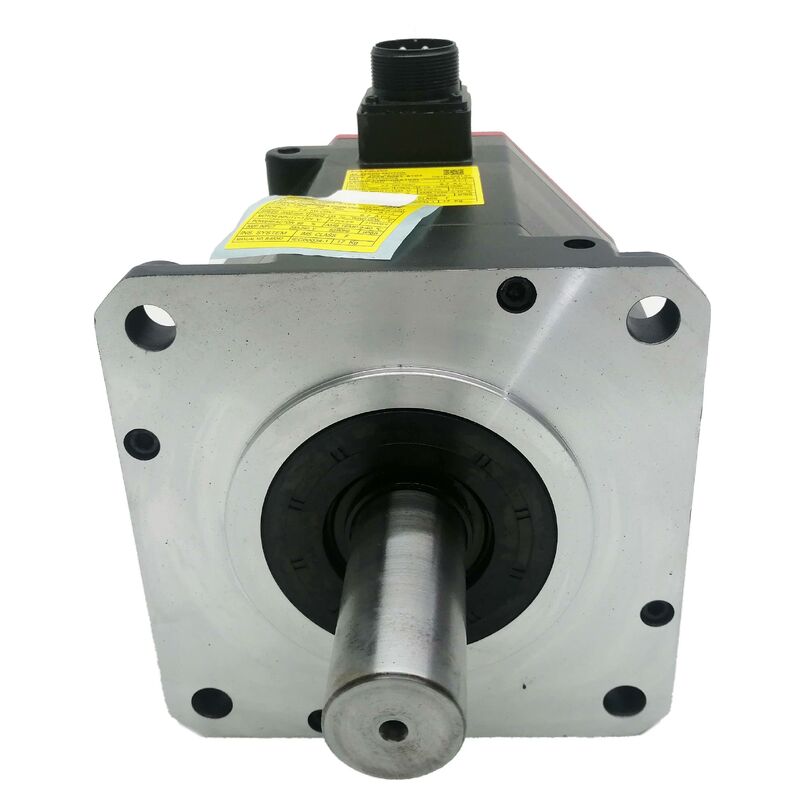

يعمل العمود المستقيم بدون طريق مفتاح بشكل نظيف مع النفخات الدقيقة والفك والقرص المقابض التي هي قياسية على اتصالات محور كرات CNC.
يعتمد نقل عزم الدوران على قوة التشبيك على قطر العمود ، والتي تكفي لمواصفات الحمل التي يتعامل معها هذا المحرك في تطبيقاته المقصودة.إذا كان التثبيت ينطوي على عجلة، محرك الحزام ، أو أي ترتيبات ربط تخضع لتحميلات الصدمة المتكررة أو عواطف عالية العزم المستمرة ، يجب تقييم متغير العمود المفتاح بدلاً من ذلك.
تم تصميم محرك سلسلة BiS للعمل مع وحدات مكبرات الخدمة من سلسلة Beta من Fanuc ويتكامل مع منصات التحكم CNC من Fanuc بما في ذلك سلسلة 0i-Mate ، 0i ، 16i ، 18i ،وعائلات 21iتعكس هذه التوافقات الواسعة سوق أدوات الآلات التي كانت سلسلة BiS تهدف إليهاوخصائصها التكاملية موثقة جيدا.
يجب تكوين معايير محرك الخدمة مع رمز نوع المحرك الصحيح لمواصفات BiS 22/2000.
This is particularly important during replacement work — a drive left with parameter settings from a different motor model will either fault on motor type mismatch or produce velocity loop behaviour that degrades axis performance until correctedتأكيد محاذاة المعلمات قبل تحريك المحور الأول هو خطوة تشغيل قياسية يتم تخطي تحت ضغط الوقت في كثير من الأحيان أكثر مما ينبغي.
ظهرت BiS 22/2000 عبر قسم واسع من أدوات الماكينة CNC المبنية حول أنظمة محركات سلسلة Fanuc Beta. تشمل التطبيقات الشائعة مراكز التصنيع الرأسية المدمجة ،محولات CNC ذات القدرة على استخدام الأدوات المحركة، آلات الحفر والإستقبال، ومراكز الدوران متعددة المحاور في الفئة الصغيرة والمتوسطة.
كما تم استخدامه في بعض محاور موقف الروبوتات وتطبيقات محور CNC المساعدة حيث كانت فئة عزم الدوران والسقف 2000 دورة في الدقيقة مطابقة جيدة لترتيب المحرك الميكانيكي.
لأن Fanuc صممت سلسلة BiS لإنتاج آلات الأدوات ذات الحجم الكبير ، فإن المحرك ومكونات محركاتها المتطابقة متوفرة على نطاق واسع في سوق المعدات المتجددة والفائض.هذه ميزة عملية للمرافق التي تدير آلات الشيخوخة خيارات الاستبدال أكثر سهولة من بعض أجيال المحركات القديمة أو الأكثر تخصصا.
عند تقييم جهاز A06B-0085-B101 المستعمل أو المعاد تجديده، ابدأ بالشفرة والعمود. Inspect the encoder connector for pin corrosion and verify the cable exit is undamaged and the strain relief is intact — encoder cable damage is a common cause of position feedback faults on motors with extended service history.
تحقق من العمود المستقيم عن التدفق وأي دليل على تعرض الارتباط أو الاصطدام في طرف العمود.قياس مقاومة التلف ثلاثي المراحل للتوازن عبر جميع المراحل والتحقق من مقاومة العزل للتربة. تدوير العمود يدويا لتقييم حالة المحمل.
سيتم اختبار الوحدات من الموردين المشهورين للتجديد تحت الحمولة قبل البيع
س1: ما هو مكبر الخدمة والتحكم CNC متوافق مع A06B-0085-B101؟
تم تصميم BiS 22/2000 للاستخدام مع وحدات مكبرات Fanuc Beta.
يتم دمجها مع منصات التحكم في Fanuc CNC بما في ذلك 0i-Mate و 0i و 16i و 18i و 21i.يجب تكوين المضخم مع معيار نوع المحرك الذي يتطابق مع مواصفات BiS 22/2000استخدام معيار نوع المحرك غير صحيح هو واحد من أخطاء التشغيل الأكثر شيوعًا أثناء استبدال المحرك وسوف يؤدي إلى عدم استقرار المحور أو أخطاء المحرك حتى يتم تصحيحها.
س2: هل يمكن مقارنة سلسلة Beta iS في الأداء بمحركات سلسلة Alpha iS بنفس فئة العزم؟
تتشارك كلا السلسلتين في تقنية محركات الخدمة الأساسية لـ Fanuc ، لكنها تستهدف متطلبات تطبيق مختلفة. توفر سلسلة Alpha iS نطاقات سرعة موسعة ، ونسب عزم دوران ذرو أعلى ،ومرونة أكبر لنظام القيادة.
The Beta iS series is optimised for consistent performance within a defined operating envelope that suits the majority of standard CNC machine tool axis applications — delivering what those machines actually need without the cost associated with a higher-specification motor seriesبالنسبة لمعظم محركات المحركات CNC المتوسطة المدى، فإن BiS 22/2000 كافية تماما.
السؤال 3: هل يمكن تركيب هذا المحرك على محور عمودي؟
تحذير: المحور الرأسي ذو الحمل الجاذبية الكبيرة ، أو رأس محور الطحن ، أو ذراع تغيير الأدوات الثقيلة ، أو طاولة العمل ، يتطلب قدرة الاحتفاظ الميكانيكية عند إيقاف تشغيل جهاز الخدمة.
بدون فرامل ، يعتمد الاحتفاظ بالموقف على محور محمل بالجاذبية بالكامل على احتفاظ محرك الدوران النشط من محرك الخدمة ، والذي يتم فقدانه أثناء إيقاف E-stop أو إنذار الخدمة أو عطل الطاقة.لهذه التطبيقاتالمواصفات الصحيحة هي A06B-0085-B101 هي الأنسب للمحركات الأفقية أو المحركات العمودية ذات الحمل الخفيف حيث لن ينخفض المحور تحت الجاذبية.
السؤال 4: ما معنى 22 نسمة في العملية من حيث المحور؟
الرقم 22 نيم يمثل عزم الدوران المستمر للجهاز القوة التي يمكن أن تدوم إلى أجل غير مسمى عند التيار الاسمي دون زيادة الحرارة.
في محور دراجات الكرات CNC ، تحدد هذه العزمة المترجمة من خلال آلية القيادة أقصى قوة قطع مستمرة يمكن أن يقاومها المحور مع الحفاظ على دقة معدل التغذية.
المحرك الذي يتم تحديده بشكل صحيح للحمل على المحور سوف يعمل بشكل مريح تحت حد عزم الدوران المستمر أثناء القطع العادي ، مع مساحة رأس متاحة للتسارع والمرور الثقيل من حين لآخر.
س5: كيف يمكنني التحقق من أن A06B-0085-B101 المعاد تجديده مناسبة للإنتاج قبل التثبيت؟
طلب نتائج الاختبار الموثقة من المورد: الاحتياجات الدنيا هي مقاومة التلف ثلاثي المراحل المتوازنة ، مقاومة العزل للأرض فوق 1 MΩ ، إخراج إشارة الترميز المؤكد ،وتشغيل بدون حمولة إلى الدوران الاسمية مؤكداً على التشغيل السلس للمحامل دون أي تشوهات حرارية.
فحص العمود على المستقيمية ومكونات التشفير على حالة الدبوس.أي مورد لمحركات سلسلة BiS المجددة لا يستطيع تقديم وثائق الاختبار لوحدة تعود إلى آلة الإنتاج ليس مصدرا كافيا.
