| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0116-B204 |
رقم الجزء:A06B-0116-B204
المسلسل:محرك خدمة BiS AC
الطراز:BiS 1 / 6000
الحالة:جديد / تم تجديده / متوفّر للتبادل

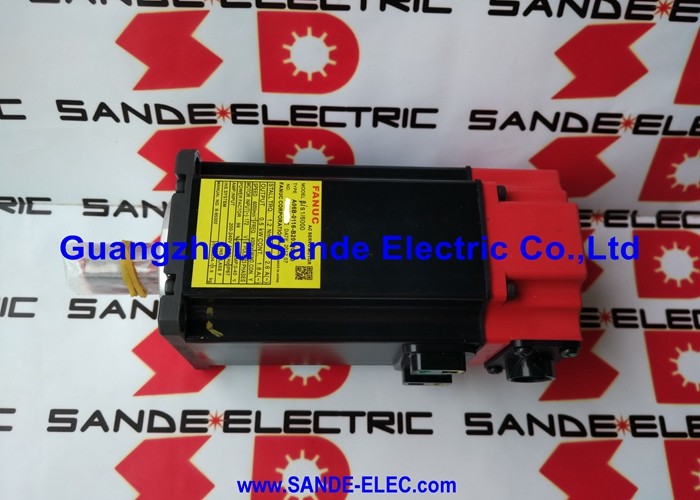

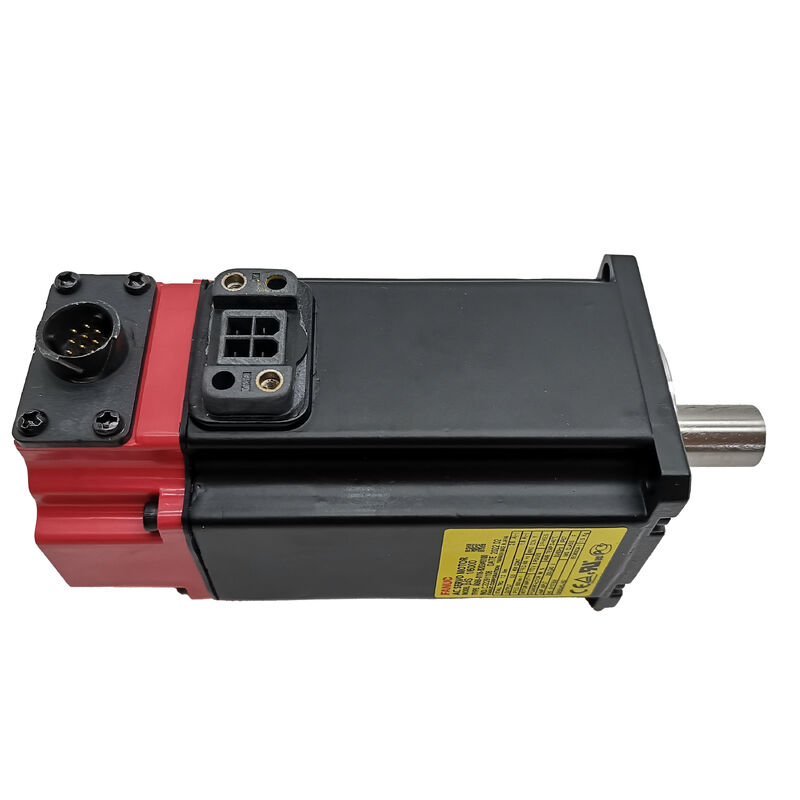

الـفانوك A06B-0116-B204هو محرك خدمة التيار المتردد عالي السرعة من سلسلة BiS من Fanuc ، وهو جيل جلب تكنولوجيا الترميز المطلقة وتكامل محركات المحرك المكرر لمجموعة واسعة من تطبيقات أدوات الآلات CNC.
مع طاقة 5 كيلوواط وسرعة 6000 دورة في الدقيقة، يعمل هذا المحرك في الطرف العلوي من طيف السرعة لفصله، مما يجعله مناسبًا تمامًا لمحركات الدفع المباشرمحركات محور خطية عالية الشعاع، وأي تطبيق CNC حيث الموقع السريع والاستجابة الديناميكية هي مهمة مثل عزم الدوران الخام.
مجهزة بـ B64iA الترميز المطلق وعمدة مستقيمةتم تصميم A06B-0116-B204 للمنشآت التي تكون فيها سلامة ربط العمود وردود فعل عن الموقف الدقيقة دون اعتماد على التوجيه.
يعمل المحرك على إمدادات 200 ∼ 240 فاكس في 50/60 هرتز ∼ فولتاج إمدادات الصناعية القياسية عالميا ∼ ويولد 172 فولتحالة تشغيل 400 هرتز من خلال مكبر Fanuc servo متصلبـ 1.4 كجم، هي وحدة صغيرة بشكل ملحوظ لتصنيف الصادرات، مما يعكس كثافة الطاقة العالية التي تميز تصميم سلسلة BiS.
| المعلم | القيمة |
|---|---|
| الطاقة الخارجة | 5 كيلوواط |
| السرعة القصوى | 6,000 دورة في الدقيقة |
| فولتاج المحرك | 172 فولت |
| تردد الحركة | 400 هرتز |
| إمدادات مدخلات التيار المتردد | 200 و 240 فولت، 50/60 هرتز |
| مُشفر | B64iA المشفّر المطلق |
| نوع العمود | عمود مفتاح مستقيم |
| الوزن | 1.4 كجم |
| التطبيق | محرك محور CNC |
ما يبرز على الفور حول A06B-0116-B204 هو مزيج من 5 كيلوواط من الناتج و 6000 دورة في الدقيقة في حزمة 1.4 كجم.هذه النسبة من الطاقة إلى الوزن ليست مصادفة، حيث القيود الغلاف حول منطقة محرك المحور هي حقيقية ومحرك ضخم ببساطة لا تناسب بنية الآلة.
يحتاج الحصول على 5 كيلوواط من قوة الخدمة من محرك يزن أقل من غلاية منزلية نموذجية إلى تصميم كهرومغناطيسي ضيق وإدارة حرارية فعالة.
تردد العمل 400 هرتز هو ما يمكّن من تسجيل سرعة 6000 دورة في الدقيقة.
التردد الكهربائي الأعلى يسمح بسرعات متزامنة أعلىويعالج مكبر الخدمة هذا من خلال مرحلة إخراج المحرك يتم تصحيح إمدادات المدخل 200 240 VAC ومن ثم عكسها إلى تردد تشغيل المحرك تحت التحكم في المحرك.
يرى المستخدم النهائي اتصالاً صناعياً قياسياً لتزويد الكهرباء عند مدخل المحرك. حالة 172 فولت / 400 هرتز داخلية لنظام المحرك.
بالنسبة للتطبيقات التي تكون فيها معدلات التجاوز السريعة، أو تحديد موقع تغيير الأدوات السريع، أو التخطيط عالي السرعة هي الأولويات،000 RPM السقف من هذا المحرك يوفر أوقات دورة أفضل بشكل كبير مقارنة مع،000 أو 3000 دورة في الدقيقة المحركات التي كانت قياسية على تكوينات محور أقل سرعة.
B64iA هو مكشف سلسلة مطلقة واحد من المميزات الرئيسية لسلسلة BiS على أجيال محركات مكشف إضافي سابقة.الترميز المطلق يحتفظ ببيانات الموقع حتى عندما يتم إيقاف تشغيل الجهاز، الذي يزيل دورة التوجيه عند بدء التشغيل.
عندما يتم استعادة الطاقة، تعرف CNC على الفور الموقف الدقيق لكل محور مجهز بمحرك BiS، دون الحاجة إلى قيادة كل محور إلى نقطة مرجعية أولا.
في بيئات الإنتاج، هذه ميزة تشغيلية حقيقية.
تستأنف الآلات التي لديها ردود فعل مطلقة من المكان الذي أغلقته بالضبط مفيدة بعد نوافذ الصيانة المخطط لها أو انقطاع الطاقة غير المخطط لها أو توقف الطوارئ في منتصف الدورة.
كما أنه يسهل تسلسل بدء تشغيل الآلة ويقلل من خطر أخطاء مرجعية المحور التي يمكن أن تحدث إذا تم قطع روتين توجيه إضافي أو إكماله بشكل غير صحيح.
توفر بنية دقة 64 بت من B64iA حبات وضعية دقيقة للغاية ، والتي تدعم تحديد المواقع بدقة عالية تتطلبها معالجة CNC الحديثة.
عند استبدال A06B-0116-B204يجب أن تحمل وحدة الاستبدال نفس مواصفات الترميز B64iA ، ويتطلب استبدال نوع ترميز مختلف تغييرات في معايير محرك الخدمة وقد يؤثر على سلوك الاحتفاظ بالموقف المطلق..
يوفر العمود المستقيم المفتاح على هذا المحرك اتصال ميكانيكي إيجابي مقاوم للانزلاق إلى المفاصل أو المراوح أو مكونات القيادة المباشرةحمولات عزم الدوران المعنية خاصة أثناء التسارع السريع والتباطؤ كبيرة, and a keyed interface ensures the coupling cannot slip relative to the shaft under dynamic conditions that a clamping-only plain shaft coupling might not handle without risk of micro-movement over time.
المفتاح يسهل أيضا التجميع وتفكيكه في الميدان عندما يتم إزالة محور الارتباط وإعادة تثبيته أثناء الصيانةالمفتاح يضمن أنه يعود في نفس الموقف الزاوي في كل مرة، وهو أمر مهم للتطبيقات التي يؤثر فيها محاذاة مرحلة الارتباط على أداء النظام.
تأكد من التحقق من أبعاد المفتاح في محرك الاستبدال مقابل محور الارتباط الموجود قبل التثبيت.
The A06B-0116-B204 is designed for use with Fanuc's digital servo amplifier systems compatible with the BiS motor series — including αi series servo drives — and integrates with Fanuc CNC control platforms from the 0i، 16i ، 18i ، 21i ، و 30i / 31i / 32i ، وكذلك منصة Fanuc Power Motion i.
تتطلب واجهة الترميز المطلق أن يدعم محرك الخدمة ردود فعل سلسلة BiS قد لا تكون أجيال المحركات التناظرية أو الرقمية المبكرة متوافقة دون أجهزة إضافية.
يجب تكوين معايير القيادة الخدمية مع رمز نوع المحرك الصحيح لمواصفات BiS 1/6000.
نظراً لسرعة العمل العالية وسلوك الترميز المطلق parameter verification during commissioning is not optional — an incorrectly configured drive will either fault on motor type mismatch or produce incorrect speed scaling that becomes apparent during axis rapid moves.
A06B-0116-B204 متوفر من خلال موردي محركات الخدمة المتخصصة كوحدة معاد تجديدها أو فائض. بالنظر إلى دور المثبت المطلق B64iA في سلوك بدء تشغيل الآلة ،حالة الترميز هي عنصر التفتيش الأولوي على أي وحدة مستخدمة.
تأكد من تشغيل بطارية الترميز (حيثما ينطبق ذلك للحفاظ على البيانات المطلقة) ، وتأكد من أن مرفق كابل الترميز غير متضرر.تحقق من العمود المفتاح لفرط في المفتاح والحالة تحمل عن طريق تدوير العمود يدويا.
يجب أن تكون مقاومة التلفاف متوازنة في جميع المراحل الثلاثة ، مع مقاومة العزل الصحية للأرض.يجب اختبار أي وحدة ذات تاريخ من حوادث تجاوز السرعة أو دورة العمل المفرطة بالكامل قبل التثبيت في آلة الإنتاج.
س1: ما الذي يجعلها مختلفة عن المكشفات الإضافية المستخدمة في محركات Fanuc القديمة؟
B64iA هو مُشفّر مطلق يُخزن بيانات موقع العمود بشكل مستمر، بما في ذلك عندما يتم إيقاف تشغيل الآلة.CNC يقرأ الموقف المطلق الحالي مباشرة دون تشغيل تسلسل التعقب.
المكيفات الإضافية تفقد مرجعية الموقع عند إيقاف التشغيل وتتطلب من المحور السفر إلى نقطة مرجعية قبل أن تتمكن الآلة من العمل.ردود الفعل المطلقة تعني إعادة تشغيل أسرع وعدم وجود خطر لأخطاء دورة المرجعية.
س2: ما هو مكبر الخدمة والتحكم CNC هذا المحرك متوافق مع؟
A06B-0116-B204 متوافق مع Fanuc αi series digital servo amplifiers ومنصات التحكم CNC بما في ذلك أسرة 0i و 16i و 18i و 21i و 30i و 31i و 32i.يجب أن تدعم محرك الأقراص ردود الفعل الكاملة لبرنامج ترميز BiS.
قد لا تكون أجيال محركات Fanuc القديمة التي سبقت سلسلة محركات BiS متواصلة بشكل صحيح مع مكشف B64iA دون تكييف الأجهزة.تأكيد التوافق على مستوى المحرك قبل تحديد هذا المحرك لتطبيق إعادة التجهيز.
السؤال الثالث: لماذا يعمل هذا المحرك عند 400 هرتز عندما يكون إمدادات المدخل 50/60 هرتز؟
400 هرتز يشير إلى تردد التشغيل الداخلي للمحرك التردد الكهربائي الذي يولده مكبر الخدمة لتشغيل طيات المحرك عند 6000 دورة في الدقيقة.يستخدم المضخم مدخلات 200 و 240 فاكس / 50 و 60 هرتز، يصلحها إلى حافلة متواصلة، ثم يعكسها إلى مخرج تردد متغير مطابق لأمر سرعة المحرك.
الرقم 400 هرتز هو نقطة التشغيل الاسمية عند الحد الأقصى للسرعة، وليس تردد التغذية.
السؤال 4: يزن المحرك 1.4 كيلوغرام فقط ولكن يتم تصنيفه بقدرة 5 كيلوواط هل هذا دقيق؟
أجل، سلسلة BiS تم تصميمها للكثافة العالية للطاقة في حزمة صغيرة،
ينجح تصميم محرك الخدمة الحديث في تحقيق ذلك من خلال هندسة التصفيف المحسنة والمغناطيس الدائمة عالية الطاقة والإدارة الحرارية الفعالة.
الوزن 1.4 كجم هو دقيق لهذا الحجم الإطار في هذه الطاقة هي واحدة من الخصائص الأكثر بروزا من محرك BiS 1 في فئة 5 كيلوواط الطاقة.
س5: هل يمكن استخدام متغير العمود المفتاح في ترتيب ربط العمود العادي؟
نعم ، يمكن استخدام محرك العمود المفتاح مع ربط التشغيل العادي ، يتم ترك المفتاح ببساطة في مكانه أو إزالته ، ويمسك محور الارتباط قطر العمود. ومع ذلك ،إذا كان ثقب الارتباط مقاسًا لعمدة عادية دون فتحة مفتاح، لن يقع المركز بالكامل فوق القسم المفتاح.
في هذه الحالة، إما أن تكون محور الارتباط بحاجة إلى استبدالها بنسخة مفاتيح أو إعادة حفر لاستقبال المفتاح.لا تحاول أن تتحرك أسفل المفتاح أو تعديل عمود المحرك في الميدان هذا يؤثر على توازن العمود وسلامته في 61000 دورة في الدقيقة
