| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0121-B077 |
رقم القطعة: A06B-0121-B077
الموديل: AC3 / 2000
المشفر: مشفر نبضي I64
العمود: عمود مستدق
الحالة: توقف عن التصنيع — متوفر مخزون مجدد وفائض
الحالة: مجدد / استبدال / فائض

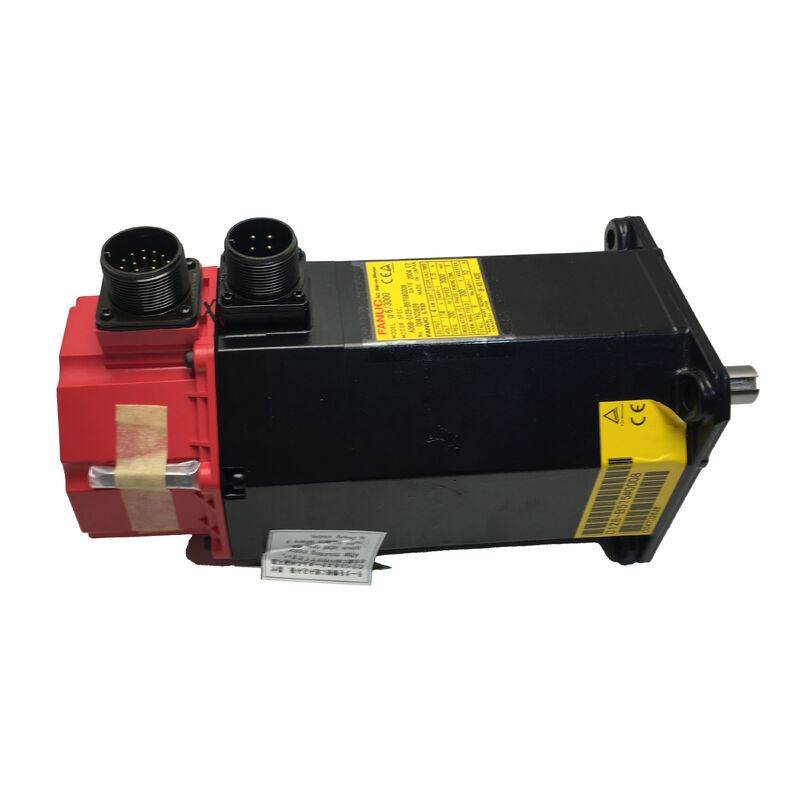

محرك السيرفو AC من فانووك A06B-0121-B077 هو محرك سيرفو AC من الجيل المبكر من فانووك AC — موديل AC3/2000 — يعمل بسرعة تصل إلى 2000 دورة في الدقيقة مع مشفر نبضي I64 لتغذية راجعة مغلقة وحافّة عمود مستدق للاقتران الميكانيكي الدقيق.هذا المحرك يسبق عائلات ALPHA و BETA التي تبعته وينتمي إلى الفترة التي كانت فيها فانووك تؤسس بنية السيرفو AC التي ستحدد محركات أدوات آلات التحكم الرقمي بالحاسوب لعقود.لقد أوقفت فانووك هذا الموديل، لكن هذا لا يعني إيقاف الآلات التي تم بناؤها به.
لا تزال معدات التحكم الرقمي بالحاسوب المبنية حول AC3/2000 منتجة في الورش والمرافق حيث تفوق اقتصاديات صيانة الآلة المثبتة تكلفة وتعطيل إعادة التجهيز الكامل. بالنسبة لتلك العمليات، فإن مصدرًا موثوقًا لوحدات A06B-0121-B077 قابلة للخدمة ليس مجرد راحة — بل هو ضرورة صيانة.
العمود المستدق والمشفر النبضي I64 هما الميزتان اللتان تجعلان هذا العنصر محددًا وليس قابلاً للتبديل.
كلاهما يحدد الواجهة الميكانيكية والكهربائية التي يصنعها المحرك مع الآلة، ويجب أن يتطابق كلاهما تمامًا عند البحث عن بديل. فهم ما يفعله كل منهما ولماذا هو مهم هو نقطة البداية العملية لأي شخص يعمل مع هذا المحرك في الميدان.
المواصفات الرئيسية
المعلمة
| الموديل | AC3 / 2000 |
|---|---|
| السرعة القصوى | 2000 دورة في الدقيقة |
| نوع العمود | عمود مستدق |
| المشفر | مشفر نبضي I64 |
| التطبيق | يولد نبضات موضع مرجعية إلى قناة علامة، مع تحديد تسلسل الترحيل للمحور المرجعي المطلق عند كل بدء تشغيل. هذه هي بنية التغذية الراجعة القياسية لمنصات CNC التي تم إقران هذا المحرك بها. |
| حالة الشركة المصنعة | متوقف |
| AC3/2000 في تاريخ السيرفو من فانووك | وضع تصنيف AC3 هذا المحرك في فئة عزم دوران محددة ضمن نطاق محركات السيرفو AC المبكرة من فانووك — خطوة واحدة فوق AC2 وأقل من عائلات AC6 و AC12 الأثقل التي تعاملت مع محركات المحاور الأكثر تطلبًا في تلك الحقبة. |
تم إقران هذه المحركات بأنظمة محركات السيرفو AC من فانووك من نفس الجيل وتم دمجها مع منصات التحكم CNC من فانووك التي كانت سارية خلال فترة إنتاجها. بمعايير ما جاء بعد ذلك، فإن الإلكترونيات أقدم — ولكن البناء الأساسي للمحرك متين، والوحدات التي تمت صيانتها وتخزينها بشكل صحيح تستمر في الأداء بشكل موثوق في تطبيقاتها الأصلية.
تم تركيب AC3/2000 على مجموعة من أدوات آلات التحكم الرقمي بالحاسوب الصغيرة والمتوسطة عبر علامات تجارية متعددة لمصنعي المعدات الأصلية الذين وحدوا أنظمة السيرفو من فانووك خلال هذه الفترة.
قاعدة التثبيت واسعة بما يكفي بحيث تكون أوضاع فشل المحرك ومتطلبات الخدمة وخصائص الأداء مفهومة جيدًا داخل مجتمع إصلاح السيرفو المتخصص.
العمود المستدق — اقتران دقيق بالتصميم
العمود المستدق في A06B-0121-B077 هو شكل مخروطي مصقول يخلق ملاءمة تداخل ذاتية المركز مع مكون القيادة المقابل — عادةً بكرة، أو محور اقتران، أو عنصر قيادة مباشر محفور بالتطابق مع الشكل المستدق.
على آلة مصممة حول محرك بعمود مستدق، يتم حفر المكونات المدفوعة — البكرات، المحاور، أي شيء يتصل به المحرك — لتتناسب مع هندسة الشكل المستدق المحددة هذه. يتطلب الاستبدال بمحرك ذي عمود مستقيم تغيير تلك المكونات أيضًا، مما يحول ما يجب أن يكون استبدالًا للمحرك إلى وظيفة ميكانيكية أكبر بكثير.
لهذا السبب، فإن التحقق من نوع العمود قبل طلب بديل ليس اختياريًا: الوصول إلى الموقع بتكوين عمود خاطئ يؤخر الإصلاح ويزيد التكلفة التي كان يمكن تجنبها.
عند فحص أو إزالة مكون القيادة من عمود مستدق، يجب كسر الشكل المستدق بشكل صحيح — باستخدام أداة سحب مناسبة أو طريقة كسر الشكل المستدق — بدلاً من دفع المكون بعيدًا باستخدام أدوات الصدم.
الإزالة غير الصحيحة تخدش سطح الشكل المستدق، مما يقلل من ملاءمة التداخل عند إعادة التركيب ويمكن أن ينتج عنه اهتزاز يسبب اهتزازًا أو خطأ في تحديد الموضع أثناء التشغيل.
مشفر نبضي I64
I64 هو مشفر نبضي — مصطلح فانووك للمشفر التزايدي المدمج في الجزء الخلفي من غلاف المحرك — يوفر إشارات تغذية راجعة للموضع والسرعة لمحرك السيرفو AC.
يشير الرقم "64" في تسمية I64 إلى خاصية عدد النبضات للمشفر، والتي تحدد دقة تغذية الموضع المتاحة لمحرك السيرفو.
يجب مطابقة هذه الدقة بين المحرك ونظام المحرك — تركيب محرك بمواصفات مشفر نبضي مختلفة دون تحديث معلمات محرك السيرفو سينتج عنه أخطاء في قياس الموضع وقد يولد إنذارات خطأ في المشفر تمنع المحور من العمل.
حالة المشفر النبضي هي أحد الأشياء الأولى التي يجب تقييمها على أي محرك AC3/2000 مستعمل. في الوحدات ذات سجلات الخدمة الطويلة أو دليل التعرض للسوائل، يعد غلاف المشفر النبضي وموصله نقاط فشل شائعة.
الموصلات التالفة، الدبابيس المتآكلة، والتلوث داخل غلاف المشفر النبضي كلها تنتج إشارات تغذية راجعة متقطعة أو متدهورة تظهر كأخطاء في موضع المحور أو حالات هروب في المحرك — غالبًا ما يتم تشخيصها بشكل خاطئ على أنها أعطال في المحرك قبل تحديد المشفر النبضي كمصدر.
حالة التوقف وماذا يعني ذلك للمستخدمين
أوقفت فانووك A06B-0121-B077 مع تطور خط الإنتاج وتفوق أجيال المحركات الأحدث عليه. لم يعد المحرك ينتج، والمخزون الجديد من المصنع غير متوفر عبر القنوات القياسية.
التجديد المنفذ جيدًا على محرك AC3/2000 يغطي فحص واختبار اللفات، استبدال المحامل، تقييم المشفر النبضي واستبداله أو إصلاحه إذا لزم الأمر، فحص العمود المستدق، واختبار تشغيل كامل قبل إعادة الوحدة إلى المخزون.
هذا هو المعيار المهم — المحرك الذي يجتاز الفحص البصري وحده ليس هو نفس المحرك الذي تم اختباره تحت الحمل وتم التحقق منه عبر جميع معالمه الرئيسية.
بالنسبة للمرافق ذات وقت التشغيل العالي، فإن الاحتفاظ بقطعة غيار A06B-0121-B077 تم التحقق منها على الرف هو تخفيف مباشر للمخاطر.
على محرك متوقف، يتقلب السوق والتوافر غير مضمون. اكتشاف أن الوحدات القابلة للخدمة نادرة في اللحظة التي تتعطل فيها آلتك هو أسوأ وقت لاكتشاف هذه الحقيقة.
أسئلة متكررة
س1: تم إيقاف A06B-0121-B077 — هل الوحدات المجددة موثوقة للاستخدام الإنتاجي؟
سيتم استبدال محامل AC3/2000 المجدد بشكل صحيح، وفحص اللفات لتوازن المقاومة وسلامة العزل، وتقييم المشفر النبضي، وإكمال اختبار تشغيل كامل بدون حمل قبل البيع. تختلف جودة التجديد بشكل كبير بين الموردين — اطلب وثائق الاختبار قبل الالتزام بوحدة لمحور حرج للإنتاج.
س2: هل يمكن ترقية A06B-0121-B077 إلى محرك فانووك ALPHA أو BETA أحدث؟
من حيث المبدأ، يمكن إجراء ترقية جيل، ولكنها ليست استبدالًا بسيطًا. يختلف العمود المستدق، وأبعاد التركيب، وتوصيلات الموصلات، وواجهة التغذية الراجعة بين جيل AC3 وسلسلة ALPHA أو BETA الأحدث.
عادةً ما يلزم ترقية محرك السيرفو جنبًا إلى جنب مع تغيير المحرك، ويجب أن يدعم التحكم الرقمي بالحاسوب نوع المحرك والمشفر الجديد. بالنسبة للآلات التي يتم فيها التخطيط بالفعل لترقية محرك كاملة، يمكن أن يكون هذا منطقيًا — لاستبدال محرك بسيط، تحمل وحدة AC3/2000 مماثلة مخاطر وتعطيلًا أقل بكثير.
س3: ماذا يحدث إذا تلف المشفر النبضي I64 — هل لا يزال يمكن استخدام المحرك؟
ليس لتشغيل السيرفو المغلق الحلقة. المشفر النبضي هو مصدر تغذية الموضع والسرعة الذي يتطلبه محرك السيرفو لإغلاق حلقة التحكم. ينتج المشفر الفاشل أو المتدهور أخطاء في الموضع، أو انحراف المحور، أو إنذارات خطأ في المشفر تمنع التشغيل العادي.
في بعض الحالات، يمكن استبدال المشفر النبضي كوحدة منفصلة بواسطة منشأة إصلاح سيرفو متخصصة — ما إذا كان هذا ممكنًا يعتمد على مدى الضرر وحالة واجهة تركيب المشفر في المحرك.
س4: ما مدى أهمية الإزالة الصحيحة للعمود المستدق عند صيانة هذا المحرك؟
مهم جدًا. يعتمد العمود المستدق على ملاءمة تداخل دقيقة بين الشكل المستدق لعمود المحرك ومكون القيادة المقابل. إذا تم دفع البكرة أو محور الاقتران بالقوة بعيدًا باستخدام أدوات الصدم بدلاً من إزالتها باستخدام أداة سحب مناسبة لكسر الشكل المستدق، يتم خدش سطح الشكل المستدق.
ينتج الشكل المستدق المخدوش ملاءمة تداخل غير مثالية عند إعادة التركيب، مما يؤدي إلى اهتزاز العمود — والاهتزاز في محرك المحور يتجلى في اهتزاز، وخطأ في الموضع، وتآكل متسارع للمحامل. إجراء الإزالة الصحيح ليس اختياريًا على محرك ذي عمود مستدق.
س5: ما هي أوضاع الفشل الأكثر شيوعًا في AC3/2000 في هذا العمر؟
تآكل المحامل هو الاكتشاف الأكثر تكرارًا في المحركات ذات سجلات الخدمة الطويلة — الأعراض هي خشونة العمود، وضوضاء مسموعة أثناء التشغيل، وفي النهاية اهتزاز يؤثر على دقة المحور.
فشل المشفر النبضي بسبب تلوث السوائل أو تدهور الموصل هو القضية الثانية الأكثر شيوعًا، وعادة ما تظهر كأخطاء في تغذية الموضع أو إنذارات المحور. تدهور عزل اللفات بسبب الحمل الزائد المستمر أو تسرب السوائل أقل شيوعًا ولكنه أكثر خطورة — يتطلب إعادة لف لاستعادة المحرك للخدمة. يمكن تحديد الثلاثة جميعًا من خلال اختبارات المقعد المناسبة قبل إعادة التركيب.
