| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0123-B077 |
رقم الجزء:A06B-0123-B077
المسلسل:محرك الخدمة ALPHA AC
الطراز:a3 / 3000
التكوين:عمود معقّد مع مفتاح، aI64K مكيف إضافي، بدون مكابح، IP65
الحالة:جديد / تم تجديده / متوفّر للتبادل

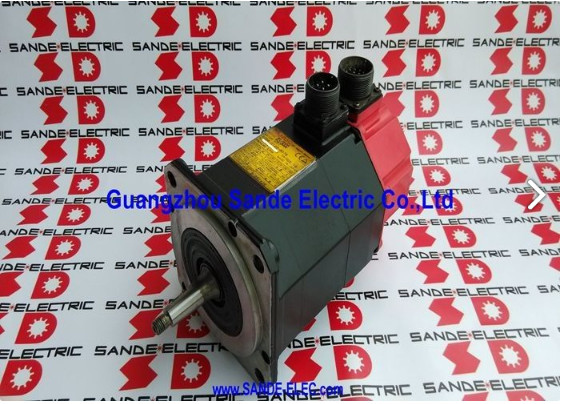

الـفانوك A06B-0123-B077هو صلب،محرك الخدمة المتردد عالي السرعة من سلسلة ALPHA من عائلة a3 / 3000 الجيل الأحمر الذي خدم صناعة أدوات الآلات CNC باستمرارية ومتانة طوال عمر الإنتاجمع 0.9 كيلوواط من الطاقة المستمرة، و 3 نجم من عزم الدوران، و 3000 دورة في الدقيقة، هذه واحدة من المحركات ذات الإطار الأخف في الفئة الوسطى من ألفا ولكن واحدة من أسرعها في مستوى عزم الدوران.
تردد 200 هرتز المسمى عند 127 فولت ثلاثي المراحل و 4.6A التيار يضعها بشكل مربع في نطاق التطبيق من محركات تحديد المواقع المدمجة عالية الدورة على أدوات آلة CNC الصغيرة والمتوسطة.
العمود الشوكي مع المفتاح و aI64K مكيف تدريجي هي التوقيعات الميكانيكية والكهربائية لهذا التغييراتصالات الارتباط المتكررة والتغذية الراجعة الإضافية الموثوقة التي تعتمد عليها دقة محور CNC.
مثبتة على شاشة ومختومة IP65، A06B-0123-B077 سهل التثبيت، مضغوطة بما فيه الكفاية لتناسب في مواقع محركات الجهاز الضيقة،ومصممة لتحمل بيئة تشغيل أرضية التصنيع.
لا يزال هذا المحرك متاحًا من خلال سوق المحركات المتجددة والفائض ، مع مجتمع إصلاح راسخ على دراية بعائلة محركات a3 / 3000 ومتطلبات الخدمة الخاصة بها.
| المعلم | القيمة |
|---|---|
| الناتج القياسي | 0.9 كيلوواط (متواصلة) |
| عزم الدوران | 3 نيمتر |
| التيار المسموح به | 4.6 أ |
| فولتاج المحرك | 127 فولت |
| التردد المسموح به | 200 هرتز |
| المرحلة | ثلاث مراحل |
| السرعة القصوى | 3,000 دورة في الدقيقة |
| عامل الطاقة | 96% |
| فئة العزل | F (حد أقصى 155 درجة مئوية) |
| مُشفر | كل 64 كيلومتراً متزايداً (64،000 نقطة في اليوم) |
| نوع العمود | عمود متجعد مع المفتاح |
| الفرامل | لا شيء |
| التثبيت | الشريط |
| حماية الدخول | IP65 |
| السلسلة | ألفا A3/3000 |
يحتل A3/3000 مكانة محددة ومحددة بشكل جيد في عائلة محركات ALPHA.
تصنع فئة عزم الدوران الثابتة من 3 Nm هذا واحدًا من محركات عزم الدوران الأخف في الجيل الأحمر - خفيفًا من عائلات a6 ، aC6 ، aC12 ، و aC22 التي تعاملت مع أحمال محورية أثقل تدريجياً.ما يضيفه A3/3000 إلى هذه الفئة المتواضعة من عزم الدوران هو 3،000 دورة في الدقيقة السقف، والتي في هذا حجم الإطار ومستوى الطاقة يفتح مجموعة مفيدة من التطبيقات حيث السرعة والدقة أهمية أكثر من قوة الاستمرارية.
على أدوات الحاسب الآلي الصغيرة والمتوسطة كان هذا المحرك مثبتًا على A3/3000 عادة ما يتم التعامل مع المحاور الثانوية ، وتعريف مجلة الأدوات ،وآليات التغذية المدمجة حيث يكون الحمل الميكانيكي خفيفًا ولكن سرعة دورة الحركة مرتفعة ويجب أن تكون دقة الموقع متسقة.
تردد العمل 200 هرتز مقارنة مع 133 هرتز لمتغيرات 2000 RPM في نفس فئة عزم الدوران تعكس تصميم السرعة العالية وظروف تشغيل المضخم المختلفةطلبات 000 دورة في الدقيقة.
الميزانية المستمرة لـ 0.9 كيلوواط هي نتيجة لتقديم 3 Nm عند 3،000 دورة في الدقيقة إن الفيزياء من هذه المجموعة تنتج قوة إخراج محددة التي تحدد متطلبات إمدادات التيار من مكبر الخدمة وإدارة الحرارة من نظام محرك المحور.
عند التيار الاسمي 4.6A، وحدة المضخم التي تتعامل مع هذا المحور هي في فئة التيار الخفيف،والذي يؤثر أيضاً على حجم خزانة المحركات والأسلاك للآلات متعددة المحاور مع عدة محاور a3/3000.

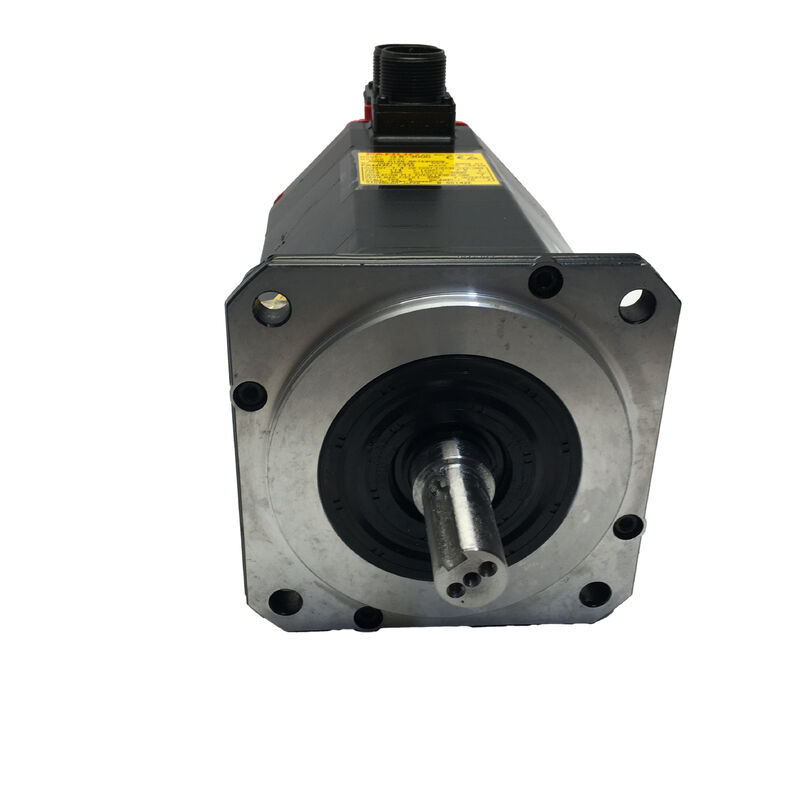

يتم معالجة العمود الشوكي على A06B-0123-B077 إلى ملف مخروطي دقيق مع مفتاح.
The taper angle creates a self-centering interference fit when the coupling hub or driven component is drawn onto the shaft — the hub seats concentrically without the trial-and-error alignment that clamping-only straight shaft connections sometimes require.
يقطع المفتاح هذا الشفرة ويقدم قفل دوران إيجابي: حتى في ظل عكسات التسارع والتباطؤ المتكررة في دورات تحديد المواقع CNC ،المحور لا يمكن أن ينزلق بالتناوب على العمود.
لمحرك 3 نايتومتر،التداخل المجمّع المكعب بالإضافة إلى إشراك المفتاح هو تفوق المواصفات الميكانيكية لحمل عزم الدوران وحده.
العمود الشوكي موجود لأن الآلات التي يخدمها هذا المحرك تتطلب تكرار الموقف الذي يعتمد على مركز التوصيل في نفس الموقف بالضبط في كل مرة يتم تجميعه ،ولأن المفتاح يضمن أن المحور لا ينتقل أبداً بالتناوب حتى بعد سنوات من الانعكاسات التشغيلية.
نتيجة في وقت الاستبدال لا يتغير من أي محرك عمود مخروط آخر في عائلة ألفا: يجب إزالة المكون المحرك باستخدام سحب مخروط مناسب،غير مدفوعة بأدوات الاصطدام.
يقلل تسجيل سطح الشفرة أثناء الإزالة من ملاءمة التداخل ويؤدي إلى انبعاث العمود الذي يؤثر على دقة الموقع بعد إعادة التثبيت.
General Servo's refurbishment documentation confirms the taper shaft is inspected and matched to Fanuc specifications during their rebuild process — it is one of the items where field maintenance decisions have the most consequential long-term effects.
الـ aI64K هو مُصمّم فانوك المتزايد بـ 64,000 نبضة لكلّ ثورة، وهو جهاز ردّ الفعل القياسي لمحركات الخدمة من سلسلة ALPHA.
عند 3000 دورة في الدقيقة، يقوم الترميز بإنتاج 3.2 مليون نبضة في الثانية، giving the ALPHA servo amplifier's control loops the resolution they need to manage velocity and position at the motor's full speed range without the velocity ripple that lower-resolution encoders can introduce.
تتطلب العملية التدريجية تسلسلًا في كل تشغيل للجهاز لتحديد موقع المحور المطلق.
يقوم جهاز CNC بدفع المحور إلى موقعه المرجعي، ويقرأ نبض علامة المشفر، ويضبط عداد الموقف من تلك المرجعية.للوظائف المحورية الثانوية والمساعدة a3/3000 عادة ما يخدم، التوجيه هو خطوة روتينية قصيرة عند بدء تشغيل الجهاز عادة ما تكون أسرع من المحاور الرئيسية الكبيرة لأن مسافة السفر إلى المرجعية عادة ما تكون قصيرة.
على المحركات المستخدمة، سلامة مكونات التشفير هي الاهتمام الرئيسي قبل التثبيت.
يقع رابط aI64K في الجزء الخلفي من المحرك ويتعرض لبيئة التشغيل.
تآكل الدبوس من الرطوبة، والأضرار الناجمة عن التعامل مع الكابلات أثناء الصيانة السابقة، and contamination ingress are the most common encoder-side failure modes on this motor generation — and they produce position error or encoder alarm codes at the servo drive that can be misread as drive faults before the encoder is confirmed as the source.
يحتوي معيار A06B-0123-B077 على ختم IP65 محمي بالكامل من الغبار ومقاوم للطائرات المائية الموجهة من أي زاوية. على مواقع المحور الثانوي والمساعد المعتادة لهذه الفئة من المحركات,IP65 يغطي الضباب المبرد الروتيني، والبرق العرضي، وتنظيف الهواء المضغوط من بيئة التصنيع بدون تدابير إضافية للختم.
النسخة المختومة لمواقف التعرض المكثف للمبردة اللاحقة # 7075 تحمل تصنيف IP67 لحماية الغمر المؤقت.عندما تكون تركيبات المحرك في موقف مع التعرض المباشر لطائرة المبرد أو في آلة مع تسليم مبرد عنيف، # 7075 هو المواصفات المناسبة.
يناسب المعيار B077 معظم مواقع التثبيت لهذه الفئة من المحركات ، حيث يكون IP65 كافياً ولا يضيف تعقيد الختم الإضافي من IP67 أي فائدة عملية.
The A06B-0123-B077 is compatible with Fanuc ALPHA series SVM servo amplifier modules and integrates with the Fanuc CNC control platforms that were current during the ALPHA series production period — Series 0، 0i، 15، 16، 18 و 21.
يجب أن يتم تعريف مكبر الخدمة مع رمز نوع المحرك لـ a3/3000 قبل تشغيل المحور.
على آلات متعددة المحاور مع أنواع محركات ALPHA المختلطة confirm that the amplifier module assigned to this axis is configured for the a3/3000 specifically — it is a common parameterisation oversight on machines that have had motors replaced or reconfigured over their service life، وكود نوع محرك غير صحيح على محرك خفيف الوزن مثل a3 / 3000 ينتج نفس حلقة السرعة ومشاكل الحد من التيار كما هو الحال على محرك أكبر.
س1: كيف تُقارن A3/3000 مع A6/3000 في نفس فئة السرعة؟
تعمل كلا المحركين إلى 3000 دورة في الدقيقة عند 200 هرتز و 127 فولت ، وكلاهما يستخدم عمودًا معقّدًا مع مكيف I64. يوفر a6 / 3000 عزم دوران 6 نانو متري عند 7.5A التيار الاسمي ️ مضاعفة عزم الدوران a3/3000 عند استهلاك التيار الأعلى.
a3/3000 عند 3 Nm و 4.6A صحيحة لحملات محورية أخف حيث يكون استقطاب التيار الأدنى ميزة لتحديد حجم وحدة المضخم.أنها ليست قابلة للتبادل المعلمات نوع المحرك والفئة الحالية المضخم تختلفدائماً تطابق رقم الجزء مع المحرك المثبت على الآلة.
س2: أي مكبر أجهزة الخدمة متوافق مع A06B-0123-B077؟
a3/3000 متوافق مع وحدات مكبرات الخدمة SVM و SVU من سلسلة Fanuc ALPHA في فئة التيار المناسبة للعمل المستمر 4.6A.وحدة SVM المحددة المخصصة في تكوين المحرك الأصلي للآلة تحكم التوافق يجب تعيين معيار نوع المحرك على رمز a3/3000 قبل تشغيل المحور.
بالنسبة للآلات التي تم استبدال المضخم أو ترقيته منذ البناء الأصلي، تأكد من أن المضخم الجديد يدعم واجهة aI64K الإضافية.
س3: ما هو الفرق بين B077 و B175 في عائلة a3/3000؟
B077 ليس لديها مكعب متكامل مما يجعلها مناسبة للمحاور الرأسية أو الآليات المحملة بالجاذبية حيث يتطلب ضمان الموقف الميكانيكي أثناء تعطيل الخدمةأو فقدان الطاقة
يشترك كلاهما بنفس 0.9 كيلوواط من الطاقة ، و 3 نجم من عزم الدوران ، و 127 فولت / 200 هرتز / 4.6 أ الف مواصفات كهربائية ، وعجلة معتدلة ، و IP65 الختم. الفرق الوظيفي الوحيد هو الفرامل.
السؤال 4: هل يمكن استبدال هذا المحرك بمحرك Fanuc من الجيل الحالي إذا لم يكن هناك محرك a3/3000 تم تجديده؟
استبدال الجيل المتقاطع لمحركات ألفا أيه أو بيتا أيه ممكن من حيث المبدأ ولكن يتطلب تقييم هندسيونوع المضخم الخدمي المطلوب جميعها تختلف بين ALPHA ومحركات توليد التيار.
بالنسبة لمحرك واحد معطل على آلة تعمل بشكل آخر، فإن اضطراب وتكلفة استبدال الجيل المتقاطع عادة ما تفوق شراء a3/3000 المعاد تجديده.الوحدات المتجددة لا تزال متوفرة في سوق محركات الخدمة، وأوضاع فشل A3/3000 المعروفة تجعلها مناسبة لإصلاح متجر متخصص.
السؤال 5: ما هي الخطوات التفتيشية الأكثر أهمية ل A06B-0123-B077 المستخدمة؟
تبدأ مع سطح العمود المسمار معالجة علامات التشنج أو النقاط أو علامات الاصطدام من الإزالة غير السليمة السابقة.الضرر السطحي الشحيح يضع في خطر هندسة التداخل والتي لا يمكن تصحيحها في الميدان.
تحقق من فتحة المفتاح من أجل التشنج في وجهات الاتصال الرئيسية. تحقق من وصلة مكيف aI64K من أجل الدبابيس المتآكلة أو المنحنية ومخرج الكابل من أجل التشنج أو التلف في تخفيف الضغط.قياس مقاومة التلف ثلاثي المراحل لموازنة المراحل والتحقق من مقاومة العزل للأرض.
قم بتدوير العمود يدوياً لتشعر بحرارة المحمل أو السحب.000 دورة في الدقيقة على محرك Fanuc ALPHA مع التحقق من إشارة المشفر هو التحقق النهائي الصحيح قبل أن يعود المحرك إلى الخدمة الإنتاجية.
