| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0126-B077 |
رقم القطعة: A06B-0126-B077
السلسلة:محرك سيرفو AC ALPHA
الموديل: aC6 / 2000
الحالة: توقف عن التصنيع — متوفر مخزون مجدد وفائض
الحالة: مجدد / استبدال / فائض
محرك السيرفو AC المدمج من سلسلة ALPHA، الموديل aC6/2000، تم تصميمه للمحاور الأخف ووظائف تحديد المواقع المساعدة في أدوات آلات CNC الصغيرة والمتوسطة. بقدرة خرج مصنفة تبلغ 0.6 كيلو واط، وعزم دوران أقصى يبلغ 6 نيوتن متر، وسرعة قصوى تبلغ 2000 دورة في الدقيقة، وتيار مستمر يبلغ 3.6 أمبير، يعد هذا أحد المحركات ذات الأداء الأقل في عائلة ALPHA متوسطة المدى.ما يفتقر إليه من قوة خام يعوضه بالدقة والتشغيل اليومي الموثوق به — الصفات الأكثر أهمية في المحاور الثانوية وآليات التقسيم ومحركات تحديد المواقع المدمجة التي تم تركيبه فيها بشكل روتيني.يزن 13 كجم ويحمل عمودًا مستدقًا من سلسلة ALPHA مع مشفر نبضي تزايدي I64، كان aC6/2000 حضورًا مألوفًا في آلات الأدوات الخاصة بجيله.

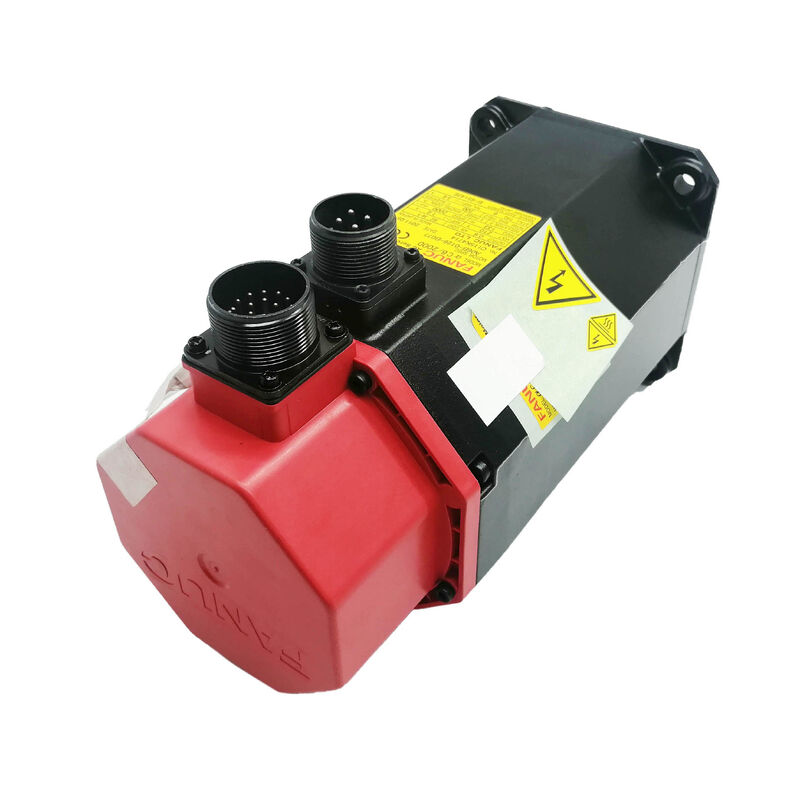

الغطاء الطرفي الأحمر يميزه كسلسلة ALPHA — جيل منتجات لا يزال قاعدته المثبتة نشطة في الورش ومرافق الإنتاج حيث تستمر الآلات المثبتة في العمل لفترة طويلة بعد مغادرة المحركات التي تشغلها كتالوج Fanuc النشط. تم إيقاف هذا المحرك، لكن الطلب على البدائل مستمر، ويعكس سوق التجديد والفائض لـ A06B-0126-B077 هذا الواقع المستمر.
المواصفات الرئيسية
المعلمة
| الخرج المقنن | 0.6 كيلو واط |
|---|---|
| عزم الدوران الأقصى | 6 نيوتن متر |
| التيار المقنن | 3.6 أمبير (RMS) |
| السرعة القصوى | 2000 دورة في الدقيقة |
| المشفر | مشفر نبضي تزايدي I64 (64000 نبضة في الدورة) |
| نوع العمود | عمود مستدق |
| فرامل | لا يوجد |
| الوزن | 13 كجم |
| السلسلة | ALPHA — aC6/2000 |
| حالة الشركة المصنعة | توقف عن التصنيع |
| 0.6 كيلو واط مع عزم دوران أقصى 6 نيوتن متر — aC6/2000 في السياق | يضع خرج 0.6 كيلو واط وعزم الدوران الأقصى 6 نيوتن متر aC6/2000 في نقطة محددة في تشكيلة عائلة ALPHA. عزم الدوران الأقصى هو نفسه في متغيرات A6/2000 (A06B-0127-B077) و A6/3000 (A06B-0128-B077) — 6 نيوتن متر هي فئة عزم الدوران. |
هذا ليس حلاً وسطًا — إنه اختيار تصميم.
محرك بقدرة 0.6 كيلو واط وعزم دوران أقصى 6 نيوتن متر وسقف سرعة 2000 دورة في الدقيقة مصمم للمحاور التي تعمل بسرعات منخفضة إلى متوسطة تحت حمل ثابت ولكن متواضع.
يتعامل مضخم السيرفو الذي يشغل هذا المحرك مع متطلبات تيار أقل، ويعمل المحرك بهامش حراري أكبر بالنسبة لتياره المقنن، ويعمل نظام محرك المحور بأكمله ضمن تصنيفاته دون إجهاد — بشرط أن تتطابق أحمال التطبيق مع قدرة المحرك.
في مراكز التشغيل الصغيرة، وآلات الحفر، والمخارط متعددة المحاور التي تم تركيب aC6/2000 فيها، تعامل هذا المحرك مع المحاور الثانوية — تحديد المواقع الدوراني للمحور الرابع، ومحركات الذيل، وآليات مجلات الأدوات، ووظائف المحاور الفرعية — حيث كان مزيج سرعة 2000 دورة في الدقيقة وعزم دوران 6 نيوتن متر هو المواصفات الصحيحة للحمل الميكانيكي ومعدل الدورة المعني.
عمود مستدق — اتصال دقيق في حزمة مدمجة
على الرغم من تصنيف خرج المحرك المتواضع، يحدد العمود المستدق هندسة اقتران دقيقة تضعه في نفس فئة التصميم مع المتغيرات الأكبر ذات العمود المستدق عبر عائلة ALPHA.
عند 0.6 كيلو واط و 6 نيوتن متر، لا يلزم العمود المستدق للتعامل مع عزم الدوران — تقترن وصلات التثبيت بعزم دوران أقل بسهولة.
يعكس وجوده متطلبات الدقة لتطبيقات المحاور التي خدمها هذا المحرك: محاور تحديد المواقع المدمجة حيث يؤثر اهتزاز العمود على تكرار تحديد المواقع، وحيث تلغي هندسة التمركز الذاتي للمخروط متغيرًا يتطلب بخلاف ذلك محاذاة دقيقة عند كل تدخل خدمة.
يشير نظام لاحقة المتغير الفرعي داخل عائلة B077 إلى مواصفات فرعية مختلفة: #7000 هو عمود مستدق عادي، بينما تشير اللاحقة #7075 إلى الإصدار المغلق IP67 من نفس المحرك بنفس العمود المستدق. يؤدي تأكيد المتغير الفرعي المثبت قبل البحث عن بديل إلى منع عدم التوافق الميكانيكي عند واجهة الاقتران.
مشفر نبضي I64
يوفر I64 64000 نبضة موضع لكل دورة عمود — التغذية الراجعة التزايدية القياسية لبنية محور سلسلة ALPHA.
التشغيل التزايدي يعني أن الآلة تحدد الموضع المطلق للمحور عند كل بدء تشغيل من خلال تسلسل الترحيل.
في أنواع الآلات المدمجة التي استخدمت aC6/2000، يكون الترحيل سريعًا عادةً — يستغرق الانتقال القصير إلى موضع مرجعي على محور ثانوي ثوانٍ، وليس دقائق — وهو جزء روتيني من تسلسل بدء التشغيل الذي يعمل دون مشاكل عندما يكون المشفر والمفتاح المرجعي في حالة جيدة.
في المحركات المستعملة ذات سجلات الخدمة الممتدة، يكون موصل المشفر ومخرج الكابل الخاص به هما المكونان الأكثر تعرضًا للتدهور.
عند 13 كجم، يكون هذا المحرك أخف من العديد من المحركات في السلسلة، لكن تعرض المشفر لبيئة التشغيل — الرطوبة، ودورات درجة الحرارة، والتلامس العرضي أثناء الصيانة — يتبع نفس نمط الفشل كما في المحركات الأكبر. يظل فحص الموصل والتحقق من الإشارة من أولويات الفحوصات قبل التركيب.
توافق القيادة والتحكم
من وثائق اقتران مضخم FANUC ALPHA، تتزاوج سلسلة المحركات A06B-0126 مع مضخمات سلسلة SVM في عائلات SVM2-12/20، SVM2-20/20، SVM3-12/12/20، SVM3-12/20/20، و SVM3-20/20/20 — وحدات فئة التيار الأخف المناسبة لتيار التشغيل المستمر للمحرك البالغ 3.6 أمبير. يتكامل مع منصات تحكم Fanuc CNC بما في ذلك السلسلة 0، 0i، 15، 16، 18، و 21.
في فئة التيار هذه، ينتج معلم نوع المحرك غير الصحيح نفس العواقب كما في المحركات الأكبر — ضبط حلقة السرعة غير الصحيح، وإعدادات حد التيار الخاطئة، وأخطاء قياس السرعة — فقط على نطاق طاقة أقل حيث قد يكون الخطأ أقل دراماتيكية ولكنه موجود بنفس القدر.
حالة التوقف عن التصنيع وقضية التجديد
يعد إيقاف Fanuc لـ A06B-0126-B077 جزءًا من دورة المنتج العادية لسلسلة محركات أكملت مسارها. توقف aC6/2000 عن الكتالوج النشط منذ سنوات، لكن الآلات التي خدمها لم تتوقف عن العمل.
بالنسبة للمنشآت التي تحتفظ بالآلات المزودة بـ aC6/2000، فإن مسار الاستبدال المجدد هو عادةً أسرع وأكثر فعالية من حيث التكلفة للعودة إلى الإنتاج.
وحدة مجددة جيدًا من ورشة إصلاح سيرفو متخصصة — مع استبدال المحامل الموثق، واختبار اللف، والتحقق من المشفر، واختبار التشغيل — هي بديل مباشر يعيد المحور إلى المواصفات الأصلية دون تعديل الآلة الذي قد يتطلبه استبدال محرك عبر الأجيال.
أسئلة وأجوبة
س1: كيف يختلف A06B-0126-B077 عن A06B-0127-B077 في نفس فئة عزم الدوران؟
تعكس القدرة المستمرة الأعلى لـ B077/0127 تصميم لف مختلف يوفر المزيد من الطاقة عند السرعة المقننة مع الحفاظ على نفس عزم الدوران الأقصى. لا يمكن استبدالهما — تختلف معلمات نوع المحرك وتصنيفات تيار مضخم السيرفو. تحقق من رقم القطعة الدقيق على لوحة اسم الآلة قبل البحث عن بديل.
س2: ما هي وحدات مضخم السيرفو المتوافقة مع A06B-0126-B077؟
هذا المحرك متوافق مع وحدات SVM من سلسلة Fanuc ALPHA في فئة التيار 20 — SVM2-12/20، SVM2-20/20، SVM3-12/12/20، SVM3-20/20/20، والتكوينات ذات الصلة. يجب تهيئة المضخم بمعلمة رمز نوع المحرك لـ aC6/2000.
نظرًا لعمر الآلة، قم بتأكيد أن واجهة المشفر للمضخم المثبت تدعم مشفر النبضات التزايدي I64 قبل تركيب محرك بديل. سيؤدي تكوين واجهة المشفر غير المتوافق إلى ظهور رموز خطأ للمشفر عند بدء التشغيل.
س3: تم إيقاف هذا المحرك — هل الاستبدال عبر الأجيال من سلسلة Alpha i أو Beta i عملي؟
ممكن تقنيًا ولكنه ليس سهلاً. تستخدم المحركات الحالية في نفس فئة عزم الدوران أطراف توصيل مختلفة، وبروتوكولات مشفر مختلفة، وتتطلب أنواع مضخمات سيرفو مختلفة.
يتطلب الاستبدال عبر الأجيال التحقق من التركيب الميكانيكي، وكابلات جديدة، وعادةً ترقية مضخم القيادة جنبًا إلى جنب مع المحرك.
بالنسبة لمحرك واحد معطل على آلة تعمل بشكل طبيعي، فإن البحث عن A06B-0126-B077 مجدد هو المسار الأقل اضطرابًا ويعيد المحور إلى المواصفات الأصلية للآلة دون الحاجة إلى أعمال هندسية إضافية.
س4: ما هي أهمية المتغير الفرعي #7075 مقارنة بـ #7000 القياسي؟
#7000 هو تكوين العمود المستدق القياسي مع مواصفات الختم الافتراضية للمحرك. #7075 هو متغير مختوم من نفس المحرك، يحمل حماية IP67 ضد دخول الغبار والرطوبة للتطبيقات التي يكون فيها التعرض للسائل المبرد عند موضع المحرك مصدر قلق.
من الناحية الكهربائية والميكانيكية، هما متطابقان — الفرق هو ختم الغلاف. إذا كان المحرك المثبت هو #7075، فيجب أن يتطابق البديل للحفاظ على الحماية البيئية في موضع هذا المحور.
س5: ما الذي يجب فحصه عند تقييم A06B-0126-B077 مستعمل؟
ابدأ بسطح العمود المستدق — افحص بحثًا عن الخدوش أو الاحتكاك أو تلف الصدمات من إزالة سابقة غير صحيحة. يتسبب تلف سطح المخروط في ضعف التداخل ولا يمكن إصلاحه في الميدان. تحقق من موصل مشفر I64 بحثًا عن دبابيس متآكلة ومخرج الكابل بحثًا عن تلف.
قم بقياس مقاومة اللف ثلاثي الطور لتحقيق توازن الطور والتحقق من مقاومة العزل للأرض — عند 13 كجم، يسهل التعامل مع هذا المحرك أثناء الفحص.
قم بتدوير العمود يدويًا للتحقق من حالة المحامل. يعد تشغيل الاختبار على سرعة 2000 دورة في الدقيقة مع التحقق من إشارة المشفر على مضخم Fanuc ALPHA هو المعيار الصحيح قبل عودة هذا المحرك إلى خدمة الإنتاج.
