| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0127-B077 |

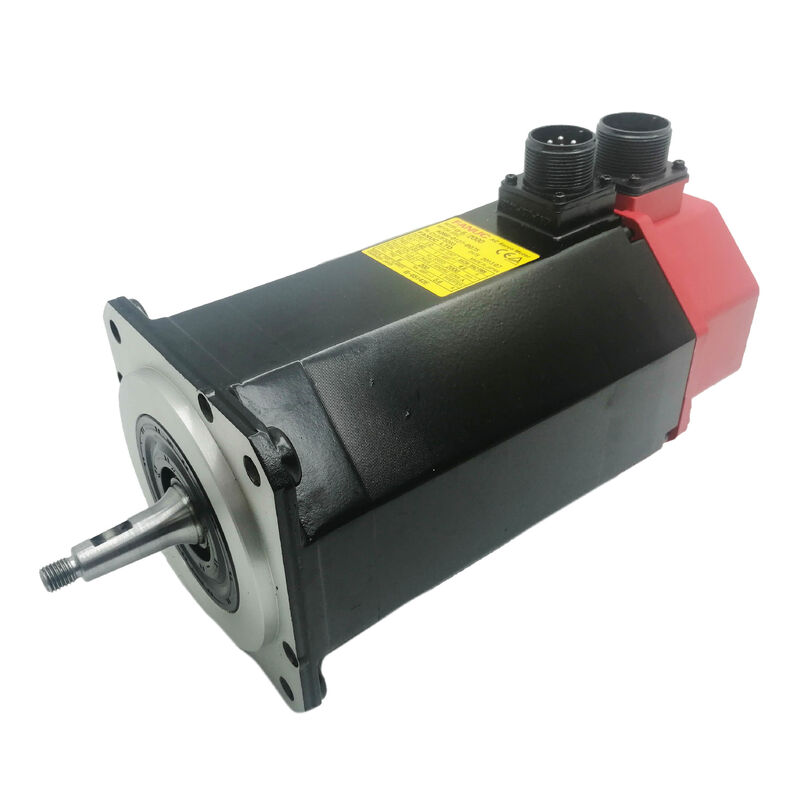

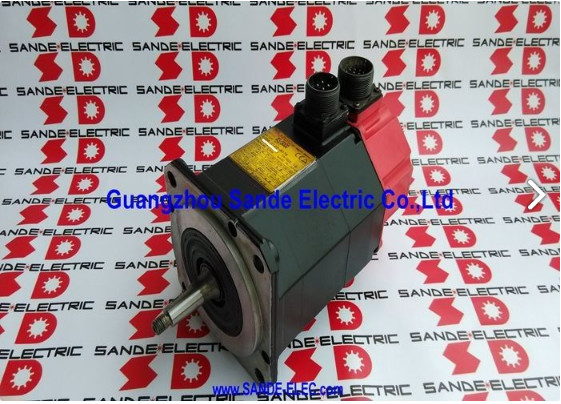

رقم الجزء:A06B-0127-B077
المسلسل:محرك الخدمة ALPHA AC
الطراز:A6 / 2000
التكوين:العمود المتجعد مع المفتاح ، I64 مكيف إضافي ، بدون مكابح ، IP65
الحالة:جديد / تم تجديده / تبادل / فائض متاح
الـفانوك A06B-0127-B077هو محرك سيرفو متردد بقوة 1.0 كيلوواط من سلسلة ALPHA من Fanuc نموذج A6/2000 مصمم لدفع المحور الأخف من أدوات CNC الصغيرة والمتوسطة حيث الأبعاد المدمجة ، والتوضع الموثوق ،و الارتباط الدقيق للعمود هي الأولويات.
يعمل بـ 2000 دورة في الدقيقة بـ 140 فولت ثلاثي المراحل و 133 هرتز و 4.6A مستمريقدم عزم دوران 6 Nm من خلال عمود مخفّض مع طريق مفتاح مزيج هادف للمحاور التي تكون فيها التركيزية وتفاعل عزم دوران إيجابي أكثر أهمية من بساطة الارتباط.
يحتل A6/2000 مكانة محددة وعملية في عائلة ALPHA. مع ثابت عزم الدوران 1.08 Nm لكل آمبريتم معايرة الخصائص الكهربائية للمحرك لأنظمة مكبرات الخدمة التي تم تصميمها للعمل معها.
في السابعة5 kg it is genuinely compact and relatively easy to handle during installation and maintenance — a relevant consideration on machines where the axis motor sits in a confined position with limited access.
ويشير الغطاء الأحمر إلى أن هذا هو محرك الجيل ALPHA ، وهي سلسلة حددت معيار أداء محور الخدمة لمجموعة واسعة من أدوات الآلات CNC على مدى عمر الإنتاج.A06B-0127-B077 لا يزال يتداول بنشاط في سوق التجديد والفائض، ويستمر في خدمة قاعدة من الآلات التي تم بناؤها حولها.
| المعلم | القيمة |
|---|---|
| الناتج القياسي | 1.0 كيلوواط (متواصلة) |
| عزم الدوران | 6 Nm |
| ثابت العزم | 1.08 نيم / أ |
| التيار المسموح به | 4.6 أ |
| التيار الوقائي | 10 أ |
| فولتاج المحرك | 140 فولت |
| التردد المسموح به | 133 هرتز |
| المرحلة | ثلاث مراحل |
| السرعة القصوى | 2,000 دورة في الدقيقة |
| ثابت الـ EMF الخلفي | 38 فولت / 1000 دورة / دقيقة |
| مُشفر | I64 كودر نبض متزايد (64,000 ppr) |
| نوع العمود | عمود متجعد مع المفتاح |
| الفرامل | لا شيء |
| حماية الدخول | IP65 |
| فئة العزل | F |
| الوزن | 7.5 كجم |
| السلسلة | ألفا A6/2000 |
يقع فئة عزم الدوران A6 في الطرف الأخف من عائلة ALPHA المتوسطة النطاق. عزم الدوران 6 Nm يجعل هذا محركًا لآليات تتحرك مع الغرض ولكن دون متطلبات القوة الشديدة.
سقف 2000 دورة في الدقيقة هو المعلم المرافق الذي يكمل الصورة: في هذا التصنيف السرعة ودرجة العزم،A6/2000 كانت متطابقة بشكل جيد مع محاور تحديد المواقع المساعدة في مراكز التصنيع المدمجة، آلات الحفر والطحن المخصصة، مراكز التدوير الصغيرة،ومعدات CNC ذات الغرض العام حيث يقوم محور الخدمة بتحريك آلية خفيفة بشكل معتدل من خلال مواقع محددة بمعدلات دورة الإنتاج.
مقارنة A6/2000 إلى A6/3000 المتغير داخل نفس فئة عزم الدوران هو مفيد.
الـ 3,000 RPM A6/3000 يمنح الأولوية لسرعة التجول؛ الـ 2,000 RPM A6/2000 يوفر 6 Nm بشكل أكثر كفاءة عند سرعات أقل ،مع منحنى عزم الدوران أكثر ملاءمة للمحاور التي تقضي وقتًا أطول عند السرعة منخفضة إلى متوسطة من عند الحد الأقصى للعبور.
تعكس التردد المسموح به 133 هرتز مقارنةً بـ 200 هرتز لمتغير 3000 دورة في الدقيقة هذا السقف المنخفض للسرعة وتحسين التصميم الكهرومغناطيسي المختلف الذي يتيحه.
ثابت عزم الدوران 1.08 Nm / A يخبر قصة عملية لأي شخص قياس محركات أو تشخيص محور التيار السحب: عند 4.6A التيار الاسمي، ينتج المحرك حوالي 5 Nm من عزم الدوران المستمر،مع عزم دوران 6 Nm يمكن تحقيقه عند 10A لاندفاعات تسريع قصيرةهذه العلاقة تحدد غلاف الطاقة الذي يعمل فيه مكبر الخدمة ألفا على هذا المحور.
يتم معالجة العمود المشرق على A06B-0127-B077 إلى ملف مخروطي دقيق مع مفتاح متكامل. The taper creates the self-centering interference fit that positions the driven component concentrically on the shaft axis — eliminating the small eccentricities that can accumulate in clamping-only connections over time.
المفتاح يضيف التفاعل الدواري الإيجابي: المفتاح يربط جسديًا العمود ومحور الارتباط ،منع انزلاق الدوران في ظل انعكاسات الاتجاه ودورات التسارع والتباطؤ التي تولدها عملية محور CNC بشكل مستمر.
معًا ، تتناول هذه الخصائص المختلفة حالتين رئيسيتين لفشل نقل عزم الدوران في محركات محور الخدمة: فقدان المركزية وانزلاق الارتباط.
على الآلات المصممة حول هذا النوع من العمود ، يتم بناء كل من زاوية الشفرة وأبعاد المفتاح في المكون المدفوعويتم معالجة شظايا دخول علبة التروس لتتناسب.
يجب أن يحتوي محرك الاستبدال على نفس الهندسة الشريحة والحلقة حتى يعمل الجهاز دون تعديل ميكانيكي.
The #7200 sub-variant of this motor adds high-performance (HP) bearings to the standard specification — relevant for applications with higher radial or axial shaft loading than the standard bearing arrangement supportsعندما تتطلب مواصفات الجهاز محامل HP ، فإن الاختلاف القياسي للمحامل ليس بديلاً مباشراً.
I64 هو مُصمّم تدريجي بـ 64,000 نبض لكل ثورة مثبت في الجزء الخلفي من غطاء المحرك.أنه يوفر إشارات ردود الفعل الموقف والسرعة المضخم الخدمة ألفا يستخدم لإغلاق حلقات التحكم لموقع المحور الدقيق وتنظيم معدل تغذية.
عند 2000 دورة في الدقيقة السرعة القصوى، المشفّر يولد 2.13 مليون نبضة في الثانية عرض النطاق الترددي الذي يحتاجه المضخم لتحكم السرعة السلس ودقة نقطة النهاية في الموقف الضيق عبر نطاق سرعة العمل الكامل.
العملية التدريجية تعني أن موقع المحور المطلق يتم تحديده من خلال تسلسل توجيه في كل تشغيل للجهاز.
يقوم جهاز CNC بدفع المحور إلى موقعه المرجعي، ويقوم نبض علامة الترميز بتعيين عداد الموقف، ويعمل المحور من هذا الإشارة خلال بقية التحول.بالنسبة لأنواع الآلات ووظائف المحور، A6/2000 عادة ما، تعقب هو خطوة بدء روتينية.
يتم تركيب جسم المشفر خلف محرك المحرك الخلفي ويحميه غطاء المحرك IP65.
مخرج كابل الترميز وموصلهما هي نقاط التعرض التي تتطلب اهتمامًا بالمحركات المستخدمة ✓ تآكل الدبوس من الرطوبة أو ضباب المبرد ، وتلف الكابل في تخفيف الإجهاد الخارجي ،هي النتائج الأكثر شيوعًا المتعلقة بالتشفير في خدمة المحركات ذات تاريخ خدمة طويل.
A06B-0127-B077 يحمل IP65 الختم تماما ضد الغبار ومحمية ضد الطائرات المياه منخفضة الضغط الموجهة من أي اتجاه.هذا التصنيف يغطي التعرض التشغيلي اليومي لبيئة آلة حاسوبية صغيرة: ضباب المبرد، الرذاذ العرضي أثناء عمليات القطع، والتواصل مع السائل المتبقي أثناء تحميل و تفريغ القطعة.
التمييز عن الختم IP67 الموجود في الاختلاف A6/3000 (A06B-0128-B077) يستحق الاهتمام للمنشآت بالقرب من مناطق التبريد النشطة.IP65 يحمي من الطائرات ولكن ليس من الغمر المؤقتبالنسبة لمعظم مواقع المحور المساعد التي يخدمها جهاز A6/2000 ، فإن IP65 كافية.من الجدير بالنظر في التغطية الإضافية أو تحديد متغير معدل أعلى.
A06B-0127-B077 متوافق مع Fanuc ALPHA سلسلة المضخات الخدمية ويتكامل مع فانوك CNC التحكم الجيلات الحالية خلال فترة إنتاج هذا المحرك 18، و 21 يجب تعيين معايير مكبر الخدمة مع رمز نوع المحرك لـ A6/2000 قبل تشغيل المحور.
بالنظر إلى أن العديد من الآلات التي تستخدم هذا المحرك قد تم تحديث عناصر التحكم أو القيادة على مر السنين،تأكيد أن المضخم المثبت يدعم واجهة ترميز I64 ويتم تعديله بشكل صحيح لمواصفات هذا المحرك هو خطوة ضرورية قبل تثبيت مكبر بديل.
س1: ما هو الفرق العملي بين A6/2000 و A6/3000 لاختيار المحور؟
يشارك كلا المحركين نفس عزم الدوران الستارك 6 Nm والإطار المادي المشابه.000 دورة في الدقيقة عند 133 هرتز مُحسّنة للكواص ذات السرعة المنخفضة حيث يكون تقديم عزم دوران فعال بمعدلات عبور معتدلة هو الأولويةيعمل A6/3000 إلى 3000 دورة في الدقيقة عند 200 هرتز لتحديد المواقع بشكل أسرع على المحاور ذات السرعة العالية.
تختلف المواصفات الكهربائية: 140 فولت / 4.6A لـ A6/2000 مقابل 114 فولت / 7.5A لـ A6/3000.يختلف تعاقب مكبر الخدمة ومعايير نوع المحرك وفقًا لذلك ، فهي غير قابلة للتبادل دون إعادة تكوين المحرك.
السؤال 2: ما هو العمود الشوكي، ولماذا لا يمكن استخدام محرك العمود المستقيم كبديل مباشر؟
يخلق العمود المزدوج تدخلًا دقيقًا يمركز نفسه يتناسب مع المكون المدفوع ، والذي يتم معالجته إلى زاوية المزدوج المتطابقة.محرك العمود المستقيم لا يمكن أن يجلس في محور مخروط.
يقتضي تثبيت محرك عمود مستقيم في موقف عمود مخروط استبدال محور الارتباط أو القوالب ، مما يضيف تكلفة ووقتًا إلى ما وراء المحرك نفسه.التحقق من نوع العمود على المحرك المثبت قبل طلب لضمان مطابقة استبدال بالضبط.
السؤال 3: ما الذي يقدمه #7200 الفرعية مع محامل HP ، ومتى تكون هناك حاجة إليها؟
يضيف المتغير # 7200 محامل عالية الأداء (HP) إلى مواصفات A06B-0127-B077 القياسية. تم تصنيف هذه المحامل لحملات شعاعية وعمدية أعلى من ترتيب المحامل القياسي.يتم تحديدها حيث حمولة العمود من إجهاد الحزام، كتلة الارتباط المبالغ فيها ، أو القوة المحورية المباشرة من آلية القيادة تتجاوز الحمل الديناميكي القياسي للمحامل القياسي.
في حالة الترتيبات القياسية للاتصال داخل محيط عزم الدوران القياسي للمحرك، فإن الاختلاف القياسي للمحامل مناسب.لا توفر استبدال متغير محامل HP في تطبيق قياسي أي فائدة واستبدال المحامل القياسية في تطبيق HP يقلل من عمر المحامل.
السؤال 4: ما هو محرك الخدمة المطلوب لهذا المحرك؟
يتطلب A06B-0127-B077 وحدة مكبرات الخدمة SVM أو SVU من سلسلة Fanuc ALPHA بحجم ما لا يقل عن 4.6A مستمر و 10A ذروة التيار الخارجي.انها تتكامل مع أجهزة التحكم في فانوك CNC بما في ذلك سلسلة 0، 0i، 15، 16، 18 و 21.
يجب تعيين معايير نوع المحرك في محرك الخدمة على الرمز الصحيح لمواصفات A6/2000. على الآلات التي لديها نماذج محرك مختلطة على محاور مختلفة،تأكيد أن وحدة المضخة المحددة المخصصة لهذا المحور تم تكوينها لـ A6/2000، وليس رمز النوع لمحرك أكبر أو أصغر في نفس الخزانة.
السؤال 5: ما هي أهم عمليات التحقق عند تقييم A06B-0127-B077 المستعمل؟
فحص سطح عمود مخفف بعناية لاكتشاف علامات التشنج، والنقاط،أو أضرار الاصطدام من إزالة سابقة غير صحيحة الضرر السطحي الشوكي يقلل من تناسب التداخل ولا يمكن تصحيحه في الميدانتحقق من فتحة المفتاح من أجل الإزعاج في وجوه الاتصال المفتاح.
تحقق من اتصالات مكيفات I64 من أجل تآكل الدبوس ومخرج الكابل من أجل التلف، وقم بقياس مقاومة التلف ثلاثي المراحل للتوازن وفحص مقاومة العزل للأرض.تدوير العمود يدويا لتقييم حالة اللوحة.5 كيلوغرام محرك خفيف بما فيه الكفاية للحفاظ على أثناء القيام بذلك، مما يجعل التقييم الشعور محملة مباشرة.
إن تشغيل الجهاز بدون حمولة يصل إلى 2000 دورة في الدقيقة مع مراقبة إشارة الترميز هو التحقق النهائي الصحيح قبل إعادة وحدة مستعملة إلى محور الإنتاج.
