A06B-0141-B077 Fanuc محرك خدمة AC A06B0141B077 AO6B-OI4I-BO77

فانوك A06B-0141-B077

رقم الجزء:A06B-0141-B077

المسلسل:محرك الخدمة ALPHA AC

الطراز:aC12 / 2000

الحالة:تم إيقافها من قبل الشركة المصنعة

الحالة:تم تجديدها / تبادل / فائض

نظرة عامة

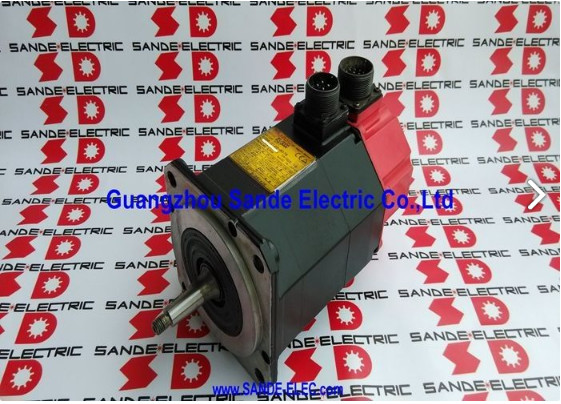

الـفانوك A06B-0141-B077هو محرك سيرفو متردد بقوة 2.1 كيلوواط من سلسلة ALPHA من Fanuc نموذج aC12/2000 الوعاء المستقيم العادي ، بدون مكابح000 دورة في الدقيقة عند 155 فولت ثلاثي المراحل، 133 هرتز، رسم 8.8A مستمرة، فإنه ينتمي إلى واحدة من أكثر الجيلات المستخدمة على نطاق واسع محركات الخدمة في تاريخ تصنيع أدوات الآلات CNC.

القبعة الحمراء هي العلامة المرئية لهذا الجيل من ALPHA وكان aC12/2000 حصان عمل إنتاج في مراكز التصنيع الصغيرة والمتوسطة،و منصات متعددة المحاور خلال الفترة التي كان فيها نظام ALPHA من Fanuc في الواقع هو المعيار الصناعي لهذه الفئة من الآلات.

وصف الأصلي علامات 257 فولت و 2.5A جنبا إلى جنب مع تردد 133 هرتز هذه تتوافق مع الجهد EMF العكسي الدائرة المفتوحة للمحرك وخصائص التيار التشغيلي بدون حمولة،والتي تظهر على بعض لوحات أسماء المحركات وقوائم MRO إلى جانب معايير التشغيل المسموح بها.

القيم التشغيلية الأساسية لهذا المحرك هي 155 فولت، 8.8A، و 133 هرتز عند 2000 دورة في الدقيقة، وهي القيم التي يولدها مكبر الخدمة من مصدر طاقة 200 و 230 فولت.

لقد أوقفت فانوك إنتاج هذا المحرك. خدم aC12/2000 قاعدته المثبتة بشكل جيد، والعديد من هذه الآلات لا تزال في الإنتاج النشط.

بالنسبة للمرافق التي تديرها، فإن مصدر موثوق من وحدات الاستبدال التي تم اختبارها لا يزال شرطًا للصيانة الروتينية.

المواصفات الرئيسية

aC12/2000 في عائلة المحركات ALPHA

يعكس تسمية aC12 تسمية فئة عزم الدوران لـ Fanuc لهذه المحركة عزم الدوران المستمر 12 Nm و 2000 يشير إلى أقصى سرعة محددة.ضمن سلسلة ألفا التي سبقت الجيل الأول من ألفا وبيتا، احتلت aC12/2000 فتحة النطاق المتوسط: أكثر قدرة من محركات aC3 و aC6 المستخدمة على المحاور المساعدة الأخف ،أقل طلبًا على قدرة المضخم الخدمي على التيار من وحدات aC22 و aC30 المستخدمة في محركات السرج والطاولة الأثقل.

هذا الموقع جعل aC12/2000 المواصفات الافتراضية للمحاور التغذية الرئيسية من فئة واسعة من آلات الأدوات X، Y، و Z المحاور على مركز التصنيع الرأسي المدمج إلى المتوسط،والحواف الرئيسية X و Z على محولات الإنتاج حيث كانت الوزن المتحرك ومتطلبات قوة القطع في حدود القيم المستمرة لهذا المحرك.

كان يعمل بارداً، ويعمل بشكل موثوق خلال فترات خدمة طويلة، ويتطلب الحد الأدنى من الاهتمام عندما تكون بيئة التثبيت مناسبة وكان مكبر الخدمة معين بشكل صحيح.

عند 2000 دورة في الدقيقة و 2.1 كيلوواط the motor delivers adequate rapid traverse rates through typical ballscrew arrangements and maintains programmed feedrates under real cutting loads without the velocity loop hunting that appears when a motor is operating near its continuous torque limit.

الرقم 12 Nm هو القياس المستمر للقوة الدوارة القصوى أعلى بكثير أثناء تسارع المحور ، مما يوفر سلوك تحديد المواقع المستجيب الذي تعتمد عليه إنتاجية معالجة CNC.

العمود المستقيم والنسخ المختلفة للعمود

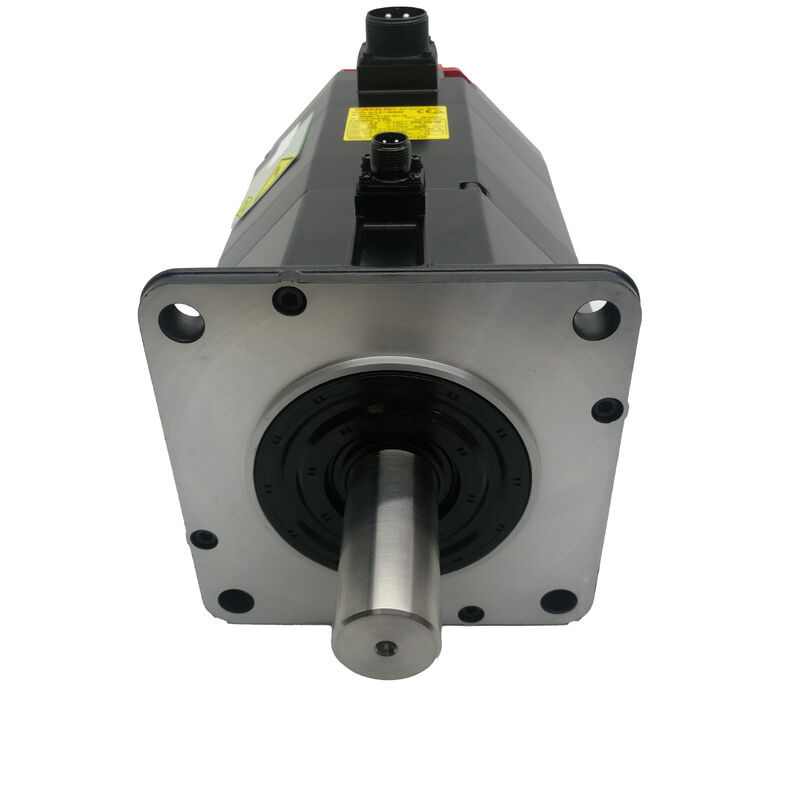

يستخدم العمود المستقيم العادي على A06B-0141-B077 قوة تشبيك الارتباط لنقل عزم الدوران. لا توجد طريقة مفتاحية توفر اشتباك ميكانيكي إضافي.لمستويات عزم دوران مستمر هذا المحرك يولد في عملية محور CNC العادية، يتم تحديد ربط الدقة المحدد بشكل صحيح وبدقة الدوران بشكل صحيح للتعامل مع الحمل بشكل موثوق طوال عمر خدمة المحرك.

يوجد نوعان من العمود الفرعي داخل مواصفات B077: العمود المستقيم العادي #7000 (بدون مفتاح) والعمود المستقيم المفتاح #7008 (المفتاح المعد في العمود).

كلاهما يحمل نفس المواصفات الكهربائية و aI64K مكشف الفرق الوحيد هو معالجة العمود. الآلات المبنية حول المتغير العمود العادي لديها محاور الارتباط مع ثقوب عادي.الآلات التي تتطلب الإصدار المفتاحي لديها محاور محفورةتأكيد أي نسخة فرعية يتم تثبيتها قبل طلب استبدال يمنع عدم تطابق الارتباط الذي هو واحد من مشاكل التثبيت الأكثر إحباطا لاكتشافها بعد التسليم.

aI64K Encoder إضافية نبض كودر

الـ aI64K هو مُثبّت تدريجي بـ 64,000 نبض لكل ثورة متكامل في الجزء الخلفي من المحرك. عند 2000 دورة في الدقيقة، فإنه يولد 2.13 مليون نبضة في الثانية كثافة ردود الفعل الذي يستخدمه مكبر الخدمة ALPHA لإغلاق حلقات السرعة والموقف بدقة عبر نطاق السرعة الكاملة.

يتم تحديد موقع المحور المطلق من خلال تسلسل التوجيه في كل تشغيل للجهاز، وهو ممارسة تشغيل قياسية لأنظمة التحكم CNC التي تم إقران هذا المحرك بها.

على المحركات ذات تاريخ الخدمة الممتد ، يتم تمثيل المشفر وموصله بشكل غير متناسب بين أسباب الفشل بالنسبة لحالة التلف والحامل للمحرك.

تسلل ضباب المبرد من خلال المرفق ، وتآكل الدبوس من التعرض للرطوبة أثناء التخزين ، وتشنج الكابلات عند تخفيف الإجهاد الخارجي هي أنماط الفشل الشائعة.

هذه تنتج خروجاً متقطعًا أو متدهورًا للمصمّم الذي قد يبلغ عنه مكبر الخدمة كرموز إنذار للمصمّم ، أخطاء الموقع ،أو عدم استقرار السرعة علامات يمكن أن تكون خاطئة لأخطاء المضخم قبل أن يتم تأكيد المشفر كمصدر.

الوضع الموقف والمصادر

توقفت فانوك عن تصنيع A06B-0141-B077 مع تقدم خط المنتجات ، لكن الآلات التي خدمتها استمرت في العمل.

مجتمع إصلاح aC12/2000 راسخ ✓ أنماط فشل المحرك موثقة، وتتوفر محامل ومغلقات متوافقة،ويتم ممارسة إجراءات استبدال مكيف بشكل روتيني في مرافق إصلاح الخدمات المتخصصة.

الأصل المجدد، والوحدات الجديدة القديمة المختبرة الفائض، وبرامج التبادل لا تزال خيارات التوريد العملية.

الفجوة الجودة بين المحرك الذي تم تجديده بشكل صحيح ووحدة تم تنظيفها سطحًا تم فحصها بصريًا فقط ليست مرئية من الخارج.

سيكون لدى صانع تجديد ذو سمعة طيبة استبدال المحامل، اختبار الملفات لموازنة المقاومة وسلامة العزل، التحقق من مخرجات الترميز،وتشغيل المحرك إلى السرعة المسموح بها على محرك فانوك قبل البيعسجل الاختبار هذا هو المُميز المُعنى

التوافق بين القيادة والتحكم

A06B-0141-B077 متوافق مع Fanuc ALPHA سلسلة المضخات الخدمية8A مستمرة ويتكامل مع منصات Fanuc CNC بما في ذلك السلسلة 0، 0i، 15، 16، 18 و 21.

يجب أن يتم تحديد معايير مكبر الخدمة مع رمز نوع المحرك لـ aC12/2000 قبل تشغيل المحور. على الآلات التي تم فيها تحديث محرك القيادة أو التحكم منذ البناء الأصلي،تأكيد أن المضخم المثبت يدعم واجهة مكيف aI64K هو خطوة ضرورية قبل تثبيت محرك استبدال.

الأسئلة الشائعة

س1: ما الذي تشير إليه الأرقام 257 فولت و 2.5 أ في قائمة المنتج الأصلية؟

257 فولت هو الجهد الكهرومغناطيسي الخلفي للمحرك ، وهو الجهد الذي يتم إنشاؤه في محطات المحرك عندما يدور العمود بسرعة محددة دون توصيل إمدادات المحرك.

2.5A هو تيار التشغيل بدون حمولة عند هذه السرعة.

ولا تشكل الجهد التشغيلي المسموح به أو التيار الحالي 155V و 8.8A على التوالي ، يتم إنشاؤه بواسطة مكبر الخدمة عند 133 هرتز من مصدر طاقة 200 ′′ 230VAC.

تظهر هذه الأرقام في بعض الأحيان في قوائم MRO ويمكن أن تسبب الارتباك ، لكنها لا تؤثر على اختيار المحرك أو التثبيت.

س2: ما هو مكبر الخدمة المتوافق مع هذا المحرك؟

A06B-0141-B077 يتطلب وحدة مكبرات الخدمة SVM من Fanuc ALPHA المسلسل معدل التيار المستمر على الأقل 8.8A.

يتم دمجها مع أجهزة التحكم CNC من Fanuc بما في ذلك السلسلة 0 ، 0i ، 15 ، 16 ، 18 ، و 21.

يجب تعيين معيار نوع المحرك في مكبر الخدمة لتتناسب مع مواصفات aC12/2000 قبل تشغيل المحور. يؤثر رمز نوع المحرك غير الصحيح على زيادة سرعة الحلقة ، وحدات التيار ،وتوسيع السرعة جميعها يجب أن تكون صحيحة قبل أن يتم تشغيل المحور تحت الحمل.

س3: ما هو الفرق بين # 7000 و # 7008 النوع الفرعي من العمود؟

#7000 لديه عمود مستقيم عادي بدون مفتاح. #7008 لديه مفتاح مصنع في العمود المستقيم لاستخدامه مع محاور الارتباط المفتاحية. كلاهما متطابقة كهربائياًالسرعة، و الترميز الفرق الوحيد هو معالجة العمود

تأكد من نوع الفرعية المثبتة على الآلة قبل الحصول على بديل ، حيث يتطلب تركيب النوع الخاطئ إما تعديل محور الارتباط أو الحصول على محور جديد.

السؤال 4: تم إيقاف هذا المحرك هل يستحق إصلاحه بدلاً من استبداله بمحرك من الجيل الحالي؟

بالنسبة لمعظم التطبيقات ، فإن الاستبدال المجدد هو المسار الأقل خطرًا وأقل تكلفة. يتطلب استبدال المحرك عبر الجيل تأكيد توافق التثبيت المادي ،التطابق بين عقدة الجهاز، التوافق بين نوع الترميز مع مكبر الخدمة ، وإعادة تكوين معايير الخدمة.

هذه ليست غير قابلة للتغلب عليها، لكنها تضيف الوقت والتكلفة.مسار الترقية معقول ولكن لمحرك واحد معطلة على آلة وظيفية أخرى، شراء aC12/2000 تم تجديدها هو عادة العودة الأسرع إلى الإنتاج.

السؤال 5: ما هي الخطوات التفتيشية الأكثر أهمية ل A06B-0141-B077 المستخدمة؟

تحقق من جهاز توصيل الترميز أولاً - تحقق من وجود دبوس متآكلة أو منحنية وتحقق من أن مخرج الكابل غير متضرر.قياس مقاومة التلف ثلاثي المراحل للتوازن عبر جميع المراحل والتحقق من مقاومة العزل إلى الأرض.

قم بتدوير العمود يدوياً للتعرف على خشونة الدعامة أو السحب. تحقق من نهاية العمود المباشر لمعرفة ما إذا كان هناك ضرر في الاتصال أو الاتصال.

تأكدي من أن سدادة عمود IP67 سليمة ولا تصلب000 دورة في الدقيقة على مكبر Fanuc ALPHA مع مراقبة إشارة المشفر هو التحقق الصحيح قبل إعادة أي وحدة مستعملة إلى خدمة الإنتاج.
