| مكان المنشأ | اليابان |
| اسم العلامة التجارية | FANUC |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | A06B-0143-B077 |
سلسلة ألفا | 2.8 كيلو واط | 3000 دورة في الدقيقة | مصمم لمتطلبات ماكينات CNC الصناعية
في عالم تُقاس فيه فترة توقف ماكينات CNC بالإيرادات المفقودة، فإن المكونات التي تختارها تهم أكثر مما يعترف به معظم الناس. لقد اكتسب محرك FANUC A06B-0143-B077 مكانه كمحرك سيرفو مفضل لأدوات الآلات الصغيرة والمتوسطة الحجم - ليس من خلال التسويق، ولكن من خلال الأداء المتسق والقابل للتحقق عبر آلاف التركيبات الواقعية.
كجزء من عائلة Alpha 12/3000، يوفر هذا المحرك قدرة خرج مقدرة تبلغ 2.8 كيلو واط مع عزم دوران عند التوقف يبلغ 12 نيوتن متر، ويعمل بسرعة تصل إلى 3000 دورة في الدقيقة على مصدر ثلاثي الطور بجهد 155 فولت / 200 هرتز. يجمع عمود المفتاح المستقيم ومشفر FANUC Alpha I64 التزايدي (64 ألف نبضة في الدورة) - المشار إليه باسم A860-0365-V501 أو A860-0365-T101 - لتوفير تغذية راجعة دقيقة وموثوقة للموضع تصمد أمام عمليات العد العالي للدورات.
| المواصفات | القيمة |
|---|---|
| القدرة المقدرة | 2.8 كيلو واط |
| السرعة المقدرة | 3000 دورة في الدقيقة |
| عزم الدوران عند التوقف | 12 نيوتن متر |
| التيار المقدر | 12 أمبير |
| التيار الأقصى | 15 أمبير |
| جهد التزويد | ~155 فولت تيار متردد (ثلاثي الطور) |
| التردد | 200 هرتز |
| المشفر | Alpha I64 التزايدي (64 ألف نبضة في الدورة) |
| مرجع جزء المشفر | A860-0365-V501 / A860-0365-T101 |

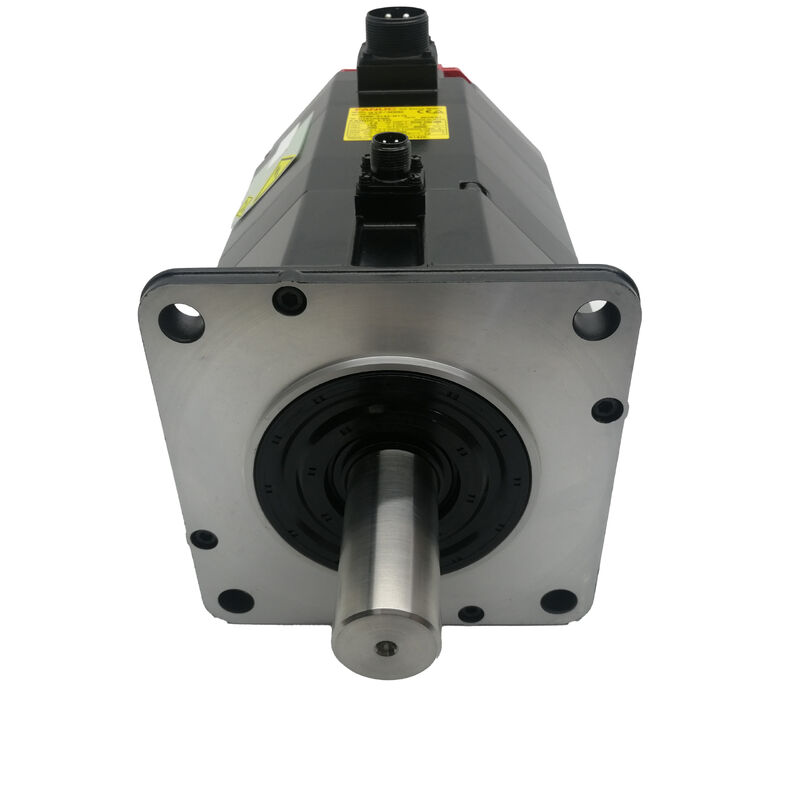

| نوع العمود | مستقيم مع مجرى مفتاح |
| فرامل | لا يوجد |
| مانع تسرب | معيار IP67 |
| الوزن التقريبي | 18-19 كجم |
تستخدم سلسلة Alpha من FANUC تصميمًا مغلقًا بالكامل وخاليًا من الاحتكاك بدون فرش، مما يسمح لمحركات السيرفو هذه بالعمل في البيئات الصعبة دون الحاجة إلى صيانة منتظمة للفرش. بالنسبة للمصانع التي تعمل بجداول متعددة الورديات، يترجم هذا مباشرة إلى عدد أقل من التوقفات غير المخطط لها وتكلفة ملكية إجمالية أقل على مدى عمر خدمة المحرك.
يضيف مانع التسرب المصنف IP67 طبقة أخرى من العملية. رذاذ سائل التبريد، الجسيمات المعدنية المحمولة جواً، الأوساخ العامة لورشة العمل - لا شيء من هذه تخترق غلاف المحرك في ظل ظروف التشغيل العادية. إنه نوع من التفاصيل التي تبدو بسيطة حتى لا تتعامل مع فشل مبكر للمحامل بسبب التلوث.
تم تصميم A06B-0143-B077 لأدوات الآلات الصغيرة والمتوسطة الحجم، ولديه سجل تثبيت موثق عبر مجموعة واسعة من المعدات الصناعية. ستجده عادةً يقود:
تمت مطابقة A06B-0143-B077 مع وحدة مضخم السيرفو FANUC SVM1-80، والمتوفرة باسم A06B-6079-H105 أو A06B-6096-H105. تم توثيق هذه المطابقة في دليل وصف سلسلة Alpha الرسمي من FANUC ويضمن أن حدود التيار، وعتبات حماية الحمل الزائد، ومعلمات ضبط المحرك تم تكوينها مسبقًا بشكل صحيح لهذه الفئة من الطاقة.
يتكامل المحرك أيضًا بشكل أصلي مع وحدات تحكم CNC من FANUC عبر عائلات 0i و 16i و 18i و 21i دون الحاجة إلى أجهزة واجهة إضافية. بالنسبة للأنظمة القديمة التي تعمل بمنصات FANUC أقدم، يُنصح بتأكيد توافق برنامج المضخم قبل التركيب.
يشير التعيين "B077" إلى مشفر Alpha I64 التزايدي - 64000 عدسة في الدورة. يمكن تحويل هذا المحرك إلى تكوين "B075" أو "B084" أو "B088" من خلال تغيير المشفر. تشير اللاحقة "#7008" إلى عمود مستقيم مع مجرى مفتاح. لا يتضمن هذا المحرك فرامل تثبيت؛ تحمل الموديلات التي تحتوي على فرامل أرقام أجزاء تبدأ بـ A06B-0143-B1 بدلاً من B0.
س 1: ما هو مضخم السيرفو المتوافق مع A06B-0143-B077؟
المضخم الموصى به هو FANUC SVM1-80، إما A06B-6079-H105 أو A06B-6096-H105. يمكن أن يؤدي استخدام مضخم غير متطابق إلى تشغيل إنذارات المحرك وقد يبطل الضمان على الوحدات المجددة.
س 2: هل يشمل هذا المحرك فرامل تثبيت؟
لا. تشير اللاحقة B077 إلى عدم وجود فرامل. إذا كان تطبيقك يتطلب فرامل تثبيت - على محور رأسي، على سبيل المثال - فابحث عن أرقام الأجزاء التي تبدأ بـ A06B-0143-B1***.
س 3: هل يمكن استبدال مشفر I64 بشكل مستقل؟
نعم. مراجع المشفر هي A860-0365-V501 أو A860-0365-T101 وهي متوفرة بشكل منفصل. بعد الاستبدال، يلزم إجراء دورة إعادة تعيين مرجع (صفر) على وحدة تحكم CNC لإعادة تأسيس نقطة الصفر للموضع.
س 4: هل هناك فرق أداء ذو مغزى بين وحدة مجددة تم اختبارها ووحدة جديدة؟
عادةً ما تعمل الوحدة التي تم إعادة بنائها واختبارها تحت الحمل بشكل احترافي - مع التحقق من معايرة المشفر - ضمن نطاق تحمل المواصفات. السؤال الرئيسي هو ما إذا كان المورد يقدم تقرير اختبار وضمانًا. تجديد تجميلي غير مختبر هو مسألة مختلفة تمامًا ويحمل مخاطر حقيقية في التطبيقات الدقيقة.
س 5: هل لا يزال A06B-0143-B077 قيد الإنتاج؟
قامت FANUC بإلغاء إنتاج هذا المتغير من سلسلة Alpha عبر القنوات الرسمية. يتوفر الآن من المخزون الفائض المعتمد، وبرامج إعادة البناء المعتمدة، وخدمات التجديد القائمة على التبادل. إذا كنت تحتفظ بأسطول من الآلات التي تستخدم هذا المحرك، فإن تأمين مخزون احتياطي بشكل استباقي يستحق النظر فيه.
