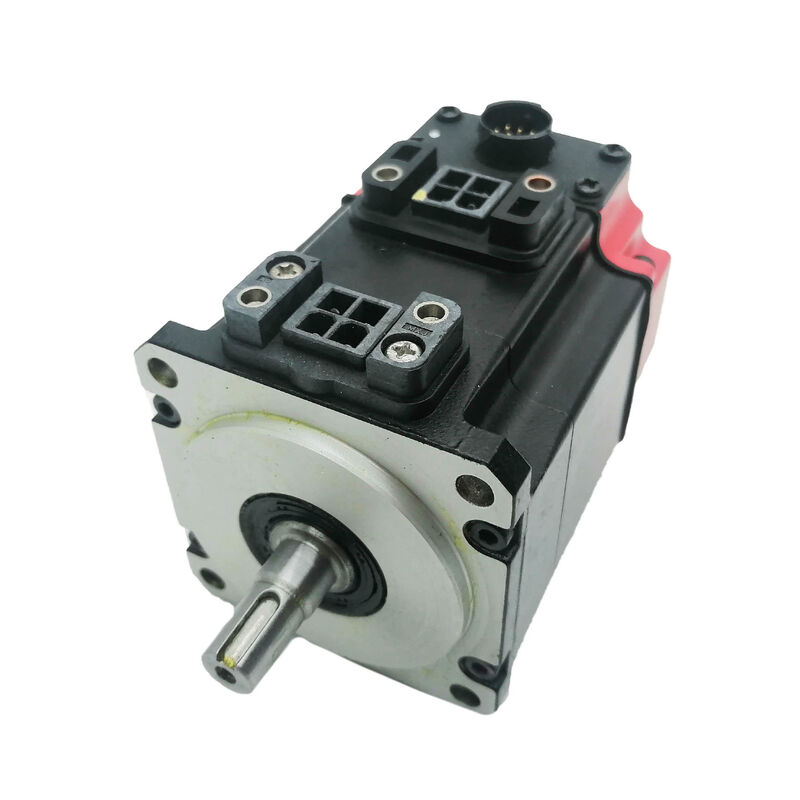

فانوك A06B-0148-B175 | محرك سيرفو AC من سلسلة ALPHA A22/3000 — 4.4 كيلو واط، فرامل، مشفر A64، IP67

رقم القطعة: A06B-0148-B175

السلسلة: محرك سيرفو AC من سلسلة ALPHA

الموديل: A22 / 3000

التكوين: عمود مستقيم، فرامل مدمجة، مشفر A64، IP67

الحالة: جديد / مجدد

نظرة عامة

محرك السيرفو AC من فانوك A06B-0148-B175 هو محرك سيرفو AC بقوة 4.4 كيلو واط من سلسلة ALPHA من فانوك — موديل A22/3000 — وهو النوع المزود بفرامل في عائلة AC22 يعمل بسرعة تصل إلى 3000 دورة في الدقيقة.مع عزم دوران عند التوقف يبلغ 22 نيوتن متر مع مصدر طاقة ثلاثي الطور بقوة 132 فولت، 200 هرتز يسحب 20 أمبير مستمر و 32 أمبير ذروة، يعمل هذا المحرك في الطرف الكبير من نطاق سلسلة ALPHA مع البقاء ضمن الفئة المادية المتوسطة الإطار.إنه مزود بمرمز نبضي A64 لتغذية الارتداد الموضعي والسرعة، وفرامل كهرومغناطيسية مطبقة بالزنبرك، وغلاف محكم الغلق من المصنع IP67 — مواصفات كاملة لمحركات المحاور لآلات CNC المتوسطة حيث يعتبر تثبيت الموضع الميكانيكي والحماية من سائل التبريد كلاهما متطلبات للتركيب.

الفرامل هي الميزة المميزة لـ B175 ضمن عائلة A22/3000.

إنها تفصل هذا النوع عن B075 و B077 — اللذين يتشاركان نفس التصنيفات الكهربائية ولكنهما لا يحملان فرامل — وتشير إلى سياق التركيب: المحاور الرأسية، رؤوس الإمالة، طاولات دوارة محملة بالجاذبية، أو أي آلية لا يمكن للسيرفو وحده ضمان الاحتفاظ بالموضع عند فصل المحرك.

يؤكد ختم IP67 أن المحرك مصمم للبيئات الغنية بسوائل التبريد لآلات الإنتاج، حيث يعني الغلاف المكشوف أو الختم ذو التصنيف الأقل تلوثًا مبكرًا للمحامل وتدهورًا في اللفائف بسبب رذاذ سائل التبريد.

المواصفات الرئيسية

المعلمة

القيمة

على محاور الكرة المقترنة مباشرة بقيم لولبية نموذجية، تترجم 3000 دورة في الدقيقة إلى معدلات انتقال أسرع ونطاق سرعة تشغيل أوسع يستوعب كلاً من معدلات التغذية الدقيقة البطيئة وحركات التموضع السريعة دون أن يقترب المحرك من حد سرعته أثناء التشغيل العادي للدورة.

يعكس المواصفات الكهربائية 132 فولت / 200 هرتز تصميم السرعة الأعلى. يتطلب التردد المقنن 200 هرتز من مضخم السيرفو توليد خرج بتردد متغير بمعدل ضعف معدل المحركات 100 هرتز في نفس فئة عزم الدوران — وهو ما يتم التعامل معه داخليًا بواسطة مضخم السيرفو ALPHA، مع توفير مصدر التيار الرئيسي 200-240 فولت الذي يتم إنشاء ناقل DC الداخلي للمحرك منه.

بالنسبة لباني آلة الأداة ومهندس الصيانة، فإن المعلمة ذات الصلة هي رمز نوع المحرك A22/3000 ومطابقة مضخم السيرفو الصحيحة، وليس تردد 200 هرتز نفسه.

يضع الخرج المقنن 4.4 كيلو واط عند 3000 دورة في الدقيقة مع عزم دوران عند التوقف يبلغ 22 نيوتن متر هذا المحرك لمحركات المحاور المتوسطة لآلات الأدوات حيث تتطابق كثافة عزم الدوران ونطاق السرعة مع المتطلبات الميكانيكية لمحاور X و Y و Z في مراكز التشغيل الرأسية المدمجة إلى المتوسطة، ومراكز الدوران، وآلات الإنتاج متعددة المحاور.

فرامل مدمجة — مطبقة بالزنبرك، آمنة عند الفشل

الفرامل الموجودة على A06B-0148-B175 هي الميزة الميكانيكية التي تحدد سياق تركيبها بوضوح مثل أي معلمة كهربائية.

إنها مطبقة بالزنبرك ومحررة كهربائيًا — في حالة عدم وجود طاقة إمداد الفرامل، يقوم الزنبرك بتشغيل وتثبيت العمود. يتم تحرير الفرامل عند تطبيق جهد الإمداد الصحيح على ملف الفرامل، مما يسمح بتشغيل السيرفو العادي.

هذه البنية الآمنة عند الفشل تعني أن أي حدث يزيل الطاقة من دائرة الفرامل — إيقاف تشغيل مبرمج، إيقاف طوارئ، إنذار خطأ في السيرفو، أو انقطاع غير مخطط للطاقة — يؤدي إلى قفل ميكانيكي فوري للعمود دون الحاجة إلى أي استجابة نشطة من نظام التحكم أو محرك السيرفو.

بالنسبة للمحاور الرأسية التي تحمل وزن طاولة العمل أو رأس المغزل، أو المحاور الدوارة التي تحتفظ بموضع فهرسة ثابت بين عمليات التشغيل، فهذه ليست ميزة اختيارية — إنها متطلب السلامة.

النتيجة العملية للتركيب هي دائرة إمداد الفرامل 24 فولت تيار مستمر وتوصيلاتها المتشابكة. يجب التأكد من تحرير الفرامل بشكل نظيف قبل أن يأمر محرك السيرفو بحركة المحور، ويجب أن تضمن التشابك إعادة إشراك الفرامل قبل تعطيل محرك السيرفو في نهاية كل دورة.

يتم التعامل مع هذا التسلسل من خلال خرج التحكم في الفرامل الخاص بـ CNC ومضخم السيرفو، ويجب التحقق منه أثناء التشغيل الأولي وبعد أي إعادة توصيل لدائرة الفرامل.

في المحركات المستعملة، الفرامل هي أول مكون يتم تقييمه قبل التركيب. الفرامل التي تسحب أثناء التحرير تقيد حركة المحور وتسبب تيارًا زائدًا في المحرك.

الفرامل التي تفشل في الإمساك عند فصلها تزيل وظيفة السلامة تمامًا. لا يعتبر أي من الشرطين مقبولاً في آلة إنتاج — اختبر الفرامل على طاولة اختبار بجهد الإمداد الصحيح قبل تكليف المحرك بالخدمة.

مرمز نبضي A64 — مشفر الموضع المطلق

A64 المزود في B175 هو مرمز نبضي مطلق — يختلف عن المشفر التزايدي I64 الموجود في الأنواع الأخرى في عائلة A22/3000. تعني قدرة الموضع المطلق أن المحرك يحتفظ ببيانات موضع العمود عبر انقطاعات الطاقة.

عند بدء تشغيل الآلة، يقرأ محرك السيرفو الموضع المطلق الحالي من A64 دون الحاجة إلى تسلسل تحديد الموضع. يمتلك CNC معرفة كاملة بموضع المحور فورًا، ويمكن استئناف الإنتاج من حالة التوقف بالضبط دون قيادة المحور إلى نقطة مرجعية.

بالنسبة لآلة تعمل في عدة ورديات أو تعمل في بيئة لا تكون فيها انقطاعات الطاقة غير شائعة، فإن قدرة المشفر المطلق تحول ما كان سيكون تأخيرًا إلزاميًا لتحديد الموضع عند كل إعادة تشغيل إلى حالة جاهزة فورية.

على مدار عمر آلة الإنتاج، فإن توفير الوقت التراكمي هذا له معنى — وغياب أوضاع الفشل المرتبطة بتسلسلات تحديد الموضع التزايدي (تحديد الموضع المتقطع، انحراف الموضع المرجعي، نبضات العلامة المفقودة) يمثل تحسنًا حقيقيًا في الموثوقية مقارنة بالتغذية الراجعة التزايدية.

توفر 64000 عد في الدورة لـ A64 دقة الموضع التي يستخدمها مضخم السيرفو ALPHA لإغلاق حلقات التحكم بالدقة اللازمة للتشكيل الدقيق ونقاط النهاية الموضعية الضيقة عبر نطاق السرعة الكامل لـ A22/3000.

ختم IP67 — معيار المصنع لبيئات آلات الأدوات

حماية الغلاف IP67 على A06B-0148-B175 مدمجة من المصنع في المحرك، وليست مضافة لاحقًا.

ختم العمود، مداخل الكابلات، غلاف المشفر، وجسم المحرك كلها مصنفة للغمر المؤقت حتى عمق متر واحد لمدة 30 دقيقة — في بيئة آلة الأدوات، هذا يعني حماية موثوقة ضد رذاذ سائل التبريد، تشبع الضباب، والتعرض المتراكم للسوائل لعمليات التشغيل الإنتاجية التي تستمر لسنوات.

IP67 في فئة عزم الدوران هذه ونوع التطبيق هو المواصفات التي تحافظ على معدلات فشل تلوث المحامل منخفضة على مدى عمر خدمة طويل.

التحمل الأمامي لمحرك السيرفو المثبت بالقرب من منطقة القطع في مركز تشغيل نشط يتعرض لضباب سائل التبريد باستمرار.

عند IP67، يمنع ختم العمود ووصلات الغلاف هذا الضباب بشكل موثوق. عند IP55 أو أقل، يصبح نفس التعرض مسار تلوث بطيء يقصر عمر خدمة المحامل واللفائف دون إنتاج أي عرض واضح حتى يصبح الفشل وشيكًا.

توافق المحرك والتحكم

A06B-0148-B175 متوافق مع مضخمات السيرفو من سلسلة Fanuc ALPHA — وحدات SVM مصنفة لفئة التيار المستمر 20 أمبير / الذروة 32 أمبير — ويتكامل مع منصات التحكم CNC من Fanuc التي غطت فترة إنتاج A22/3000: عائلات السلسلة 0، 0i، 16، 18، و 21.

يجب تهيئة محرك السيرفو برمز نوع المحرك لـ A22/3000 مع مشفر A64. تتصل دائرة الفرامل بمخرج إمداد الفرامل الخاص بخزانة CNC ويجب أن تكون متشابكة بشكل صحيح.

عند تركيب A06B-0148-B175 بديل، تأكد من أن مضخم السيرفو الموجود حاليًا على الآلة يدعم واجهة المشفر المطلق A64 — ليست كل مضخمات ALPHA من هذا الجيل لديها دعم بروتوكول مشفر متطابق، وواجهة A64 المطلقة تتطلب قدرة مضخم محددة.

استبدال محرك بمشفر تزايدي I64 حيث تم تعيين معلمات المحرك والآلة لمشفر مطلق A64 يتطلب تغييرات في المعلمات واستعادة مرجع تحديد الموضع قبل أن يتمكن المحور من العمل بشكل صحيح.

أسئلة متكررة

س1: ما هو الفرق الرئيسي بين A06B-0148-B175 والأنواع B075 أو B077؟

جميعها محركات A22/3000 بنفس خرج 4.4 كيلو واط، وعزم دوران عند التوقف 22 نيوتن متر، ومواصفات 132 فولت / 200 هرتز / 20 أمبير، وختم IP67. يحتوي B075 على فرامل ولا يستخدم عادةً مشفر A64 بدون وظيفة مطلقة. يحتوي B077 على فرامل ولا يستخدم مشفر تزايدي I64.

يضيف B175 فرامل مدمجة مطبقة بالزنبرك ويستخدم مشفر A64 المطلق. نوع الفرامل والمشفر هما معايير الاختيار التي تحدد أي نوع هو الصحيح لموضع آلة معين — لا يمكن استبدالهما دون تعديل كل من دائرة السلامة ومعلمات مشفر محرك السيرفو.

س2: ما الذي يقدمه المشفر المطلق A64 مقارنة بالمشفر التزايدي I64 في الأنواع الأخرى؟

يحتفظ A64 بموضع العمود عبر دورات الطاقة — يقرأ المحرك الموضع المطلق عند بدء التشغيل دون الحاجة إلى تسلسل تحديد الموضع.

يفقد I64 مرجعه عند فقدان الطاقة ويتطلب أن يسافر المحور إلى موضع مرجعي عند كل إعادة تشغيل. بالنسبة للآلات التي تقوم بتشغيل وإيقاف التشغيل بانتظام أو تعمل في بيئات بها مشاكل في جودة الطاقة، فإن A64 يلغي تأخيرات تحديد الموضع وفئة الأخطاء المرتبطة بروتينات تحديد الموضع المتقطعة.

تتطلب الوظيفة المطلقة دعمًا للبطارية في مضخم السيرفو للحفاظ على بيانات الموضع — يجب فحص هذه البطارية واستبدالها في الوقت المحدد كجزء من الصيانة الوقائية للآلة.

س3: كيف يجب توصيل دائرة الفرامل وتشابكها أثناء التركيب؟

تتطلب الفرامل جهد إمداد مخصص — تأكد من الجهد الصحيح من وثائق الآلة، حيث يختلف بين أجيال محركات سلسلة ALPHA.

يجب أن تضمن التشابك:

(1) تحرير الفرامل قبل أن يأمر محرك السيرفو بحركة المحور،

(2) إعادة إشراك الفرامل قبل تعطيل محرك السيرفو في نهاية الدورة أو عند إيقاف الطوارئ. يتم تكوين كلا الشرطين من خلال خرج التحكم في الفرامل الخاص بمضخم السيرفو ومنطق تمكين المحور الخاص بـ CNC. تحقق من تحرير الفرامل بالكامل وإعادة إشراكها بشكل نظيف بجهد الإمداد الصحيح قبل تشغيل المحور تحت الحمل.

س4: مواصفات الآلة تتطلب B175، ولكن لا يمكنني العثور إلا على وحدات B077 في المخزون — هل يمكنني الاستبدال؟

ليس مباشرة. يحتوي B077 على فرامل ولا يستخدم مشفر تزايدي I64. تركيبه في موضع B175 يزيل تثبيت الموضع الميكانيكي لمحور محمل بالجاذبية أو محور حرج للسلامة ويغير نوع التغذية الراجعة من مطلق إلى تزايدي. غياب الفرامل هو مشكلة سلامة على المحاور الرأسية.

يغير المشفر يتطلب تحديثات لمعلمات محرك السيرفو وإعادة تثبيت مرجع تحديد الموضع. في حالة الطوارئ، يكون الاستبدال ممكنًا تقنيًا مع هذه التغييرات — ولكنه ليس بديلاً مكافئًا ويجب مراجعته وتوثيقه قبل عودة الآلة إلى الإنتاج.

س5: ما هي خطوات الفحص الأكثر أهمية لمحرك A06B-0148-B175 مستعمل أو مجدد؟

اختبر الفرامل أولاً: قم بتطبيق جهد إمداد الفرامل الصحيح وتأكد من دوران العمود بحرية، ثم قم بإزالة الطاقة وتأكد من قفل العمود دون زحف. الفرامل التي تسحب هي مشكلة حمل زائد للمحرك أثناء الاستخدام؛ الفرامل التي لا تقفل هي فشل سلامة على محور رأسي.

بعد ذلك، تحقق من أن المشفر A64 يخرج إشارة موضع مطلق صالحة — استخدم جهاز اختبار سيرفو أو شاشة تشخيص مضخم السيرفو مع توصيل المحرك. قم بقياس مقاومة اللف ثلاثي الطور لتوازن الطور ومقاومة العزل للأرضي.

قم بتدوير العمود يدويًا لتقييم حالة المحامل وفحص ختم العمود IP67 بحثًا عن تصلب أو تشقق. التشغيل الكامل على طاولة الاختبار حتى السرعة المقننة مع التحقق من وظيفة الفرامل وإشارة المشفر هو المعيار الصحيح قبل التركيب.
