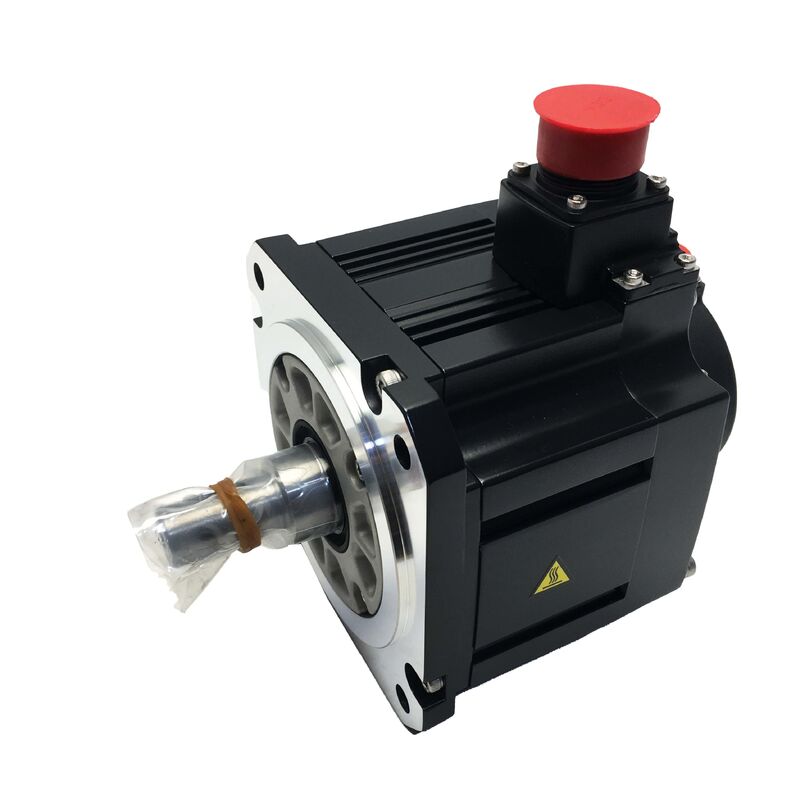

محرك سيرفو جديد من ميتسوبيشي HF-SE202JW1-S100 HFSE202JW1S100 HF-SE202JW1-S100

Mitsubishi HF-SE202JW1-S100 HF-SE سلسلة متوسطة العبطية محرك خدمة التيار المتردد 2.0kW 9.55Nm 2000RPM

نظرة عامة

الـميتسوبيشي HF-SE202JW1-S100هو محرك سيرفو متردد ذو inertia متوسطة قوة 2.0 كيلوواط من سلسلة HF-SE ، تم تصميمه لمنصة مكبرات سيرفو Super MR-E.

عند عزم دوران 9.55 Nm و 2000 دورة في الدقيقة على شفرة 176 × 176 مم،هو عضو 2 كيلوواط من سلسلة الثبات المتوسط مصممة حول نفس مبدأ التشغيل مثل عائلة HC-SFS / HC-SFE ‬ عزم دوران سخي عند سرعة معتدلة، تتسامح مع الأحمال الأثقل ونسب inertia الحمل إلى المحرك أعلى من فئات المحركات المدمجة منخفضة inertia.

ثلاثة تفاصيل تكوين تحدد هذا المتغير المحدد.

الحائط "ج" يعني أن سدادة النفط مثبتة في المصنع عند مخرج العمودإغلاق الفجوة الحلقة بين العمود الدوار وغطاء المحرك ضد ضباب المزلق والجسيمات الدقيقة التي تتبع إلى الداخل على طول سطح العمود بمرور الوقت.

يحدد اللاحظة W1 العمود المستقيم العادي دون طريق مفتاحي ، ونقل العزمة عن طريق الاحتكاك مع فتحة محور الارتباط.

لا توجد مكابح كهرومغناطيسية، مما يؤكد أن هذا المحرك محدد للمحاور الأفقية أو الموازنة حيث لا يتطلب حمل الجاذبية الاحتفاظ الميكانيكي عند إيقاف الخدمة.

يشير تسمية S100 إلى أن هذا محرك خاص مطابق لمضخة سيرفو Super MR-E (MR-E-Super).

بنيت منصة Super MR-E بنية سلكية مبسطة في تصميم المضخم: يتم وضع موصلات الطاقة والمكيف على الوجه الأمامي للمضخم للوصول إلى الكابلات المباشرة ،وترتيب المحطة يقلل من عمل الأسلاك بالمقارنة مع أجيال المضخات السابقة.

مع ضبط التلقائي في الوقت الحقيقي كمعيار، يضبط "سوبر إم آر إي" مكاسب الخدمة بشكل مستمر أثناء التشغيل،القضاء على تحسين مكاسب اليدوية المتكررة التي كانت تتطلبها أجيال مكبرات Mitsubishi القديمة عند التشغيل.

المواصفات الرئيسية

2.0 كيلوواط عند 2000 دورة في الدقيقة حيث تعمل الثبات المتوسط بشكل أفضل

تعمل سلسلة HF-SE عند سرعة 2000 دورة في الدقيقة ، مما يضعها في فئة تطبيق مختلفة عن محركات 3،000 دورة في الدقيقة منخفضة الحركة التي تهيمن على محاور أدوات الآلات الصغيرة. Two thousand RPM at a 10mm pitch ball screw produces 20 m/min rapid traverse — appropriate for medium-capacity machine tools and automation equipment where the axis mechanics are substantially heavier than the compact sub-kilowatt axes.

الدوار ذو الوعي المتوسط هو ما يحدد مدى ملاءمة HF-SE للتطبيقو أن كتلة الدوار المضافة تعمل كعجلة تحريك مستقرة في حلقة الخدمة.

على المحاور ذات الطاولات الأثقل، وأكبر حاملات قطع العمل، أو عناصر النقل التي تعكس عجز كبير في عمود المحرك،المحرك ذو الوعي المتوسط يتسامح مع نسبة الوعي العالية من الحمل إلى المحرك قبل أن يصبح استقرار الخدمة مصدر قلق.

عندما يتطلب محرك ذو عجز منخفض إعدادات مكاسب محافظة أو يظهر الرنين عند نسب عجز أعلى من 5:1، فئة HF-SE مصممة لنسب تصل إلى 15:1 مع ضبط المكبر المناسب مدي مباشرة نطاق التكوينات الميكانيكية هذا المحرك يمكن أن تعمل دون الحاجة إلى علبة التروس للحد من inertia الحمل المنعكس.

عند عزم دوران 9.55 نسمي مع نسبة 3:1 نموذجية من الذروة إلى القياسية ، يدعم ذروة 28.65 نسمة المتاحة تسريعًا عنيفًا للحمولات الأثقل التي تناسب هذه الفئة من المحركات.

حساب دورة التشغيل مؤكد أن عزم الدوران RMS عبر ملف الحركة الكامل يبقى ضمن 9.55 Nm هي خطوة تحديد حجم المحور التي تحدد ما إذا كان HF-SE202 مطابقة بشكل صحيح إلى الحمل.

سجل الزيت (J) ‬ حماية مخرج الصخرة في الممارسة العملية

ختم الزيت عند مخرج العمود هو عنصر الختم الذي لا يمكن أن توفره حماية الجسم IP65 وحدها.يجب أن يمر العمود الدوار من خلال الشاشة الأمامية النهائية للمحرك مع فجوة حلقة صغيرة للسماح بالدوران الحر.

بدون ختم زيت، هذه الفجوة هي مسار مفتوح للضباب المسمّح من المسامير الكرة المجاورة، صناديق التروس،أو محفظات المحامل للهجرة إلى الداخل على طول سطح العمود وتتراكم في تجويف المحامل ومنطقة التلف على مدى عمر المحرك.

مع تثبيت الختم الزيتي J ، يرتدي ختم الشفاه على سطح العمود الدوار ويقلب السائل والجسيمات بنشاط بعيدا عن فجوة العمود.

The combined effect is that the HF-SE202JW1-S100 is sealed both in body (IP65) and at the shaft — appropriate for installations where the motor shaft is in proximity to lubrication sources or where occasional splash exposure at the shaft is realistic.

شفرة غطاء الزيت هي عنصر الصيانة مع أقصر فترة فحص على المحرك.

مادة الشفاه (عادة المطاط النيتريل) تصلب قليلاً على مر السنين من الدورة الحرارية والاتصال بالزيت.

التفتيش الدوري للكسر في الشفاه، التشوه، or visible leakage past the seal — combined with timely replacement when degradation is detected — is the maintenance action that protects the motor's bearings and encoder from contamination throughout the motor's service life.

131،072ppr المشفّر المطلق قراءة الموقع المباشر عند البدء

يوفر المشفر المطلق 17-بيت المدمج في HF-SE202JW1-S100 131,072 نبضة لكل ثورة مع الاحتفاظ بالموقع المطلق عند دمجها مع بطارية في مكبر Super MR-E.عند تشغيل، يقرأ المضخم الموقف الزاوي المطلق لعمدة المحرك مباشرةً من الترميز CNC أو جهاز التحكم في الآلة لديه وضع محور صحيح من أول دورة مسح ،بدون أي عودة مرجعية.

بالنسبة لمحور ثقيل ذو ثقيلة 2 كيلوواط يقود حمولة كبيرة ، فإن القيمة العملية للحفاظ على الموقف المطلق مهمة.القضاء على العودة المرجعية يعني أن الآلة لا تحتاج إلى عبور طاولة ثقيلة إلى مفتاح المرجعية في كل مرة يتم فيها تشغيل النظام.

على الآلات التي عودة المرجعية تنطوي على بطء، careful traverse to a limit switch — necessary to protect the tooling and workpiece from the uncertainty of where the axis is at startup — the absolute encoder removes this overhead entirely after the initial home position is established once.

يترجم دقة 131,072 ppr إلى حوالي 0.076 μm لكل عدد على الطاولة لمسمار كرة 10 ملم مع 1: 1 التوصيل.

هذا يتجاوز بكثير الدقة الميكانيكية لأي برغي حقيقي و نظام توجيه، مما يؤكد أن المشفر ليس العامل المحدد في دقة تحديد المواقع لأي محور هذا المحرك يدفع.ردود الفعل مكشف يوفر أيضا دقة السرعة التي تسمح بسلاسة، التحكم المستقر في السرعة عبر النطاق التشغيلي الكامل من 0 إلى 2000 دورة في الدقيقة، بما في ذلك سرعات الزحف المنخفضة المستخدمة في تسلسلات القرب من المجهر والمسبار.

منصة مكبرات صوت Super MR-E

يطابق تسمية S100 هذا المحرك حصراً مع مكبر الخدمة Super MR-E (سلسلة MR-E-Super) ، منصة الخدمة ذات المحور الواحد من Mitsubishi المصممة لفعالية التكلفة ،سوق الأتمتة المدمجة.

تركز فلسفة تصميم "سوبر إم آر إي" على تقليل تعقيد التكامل دون المساس بأداء التحكم.

Connector placement on the amplifier front face — power and encoder connectors accessible from the same face as the signal terminals — simplifies panel layout and cable routing in compact control cabinets.

يتم تقليل وقت التوصيل القياسي لأن اتصالات الكابلات مرئية ويمكن الوصول إليها أثناء التجميع ،وترتيب الوجه الأمامي يلغي الحاجة إلى توجيه الكابلات مسبقا قبل تركيب المكبر في الخزانة.

وظيفة ضبط التلقائي في الوقت الفعلي تحدد باستمرار inertia الحمل المتصلة بعقب المحرك وتعدل سرعة الخدمة ومكاسب حلقة الموقف للحفاظ على الاستقرار ،استجابة معطلة بشكل جيد.

مع تغير الحمل أثناء دورة الماكينة ، عندما يتم تحميل قطعة العمل أو تفريغها ، عند ملء ناقل أو تفريغها ، يضبط التنسيق التلقائي المكاسب وفقًا لذلك.الحفاظ على أداء تحديد المواقع المتسق دون تدخل المشغل.

هذا أمر ذو قيمة خاصة على الآلات التي يكون فيها وقت التشغيل محدودًا ، حيث تقلل الحاجة إلى تحسين مكاسب اليدوية عبر ظروف تشغيل متعددة بشكل كبير.

الأسئلة الشائعة

س1: ما معنى العمود المستقيم (W1) لتحديد التوصيل؟

لا يحتوي العمود العادي W1 على مفتاح. يعتمد كل نقل العزم على التشويش بين سطح العمود ومقبس محور الارتباط.

عند عزم دوران 9.55 Nm مع ذروة نموذجية تقترب من 28 Nm ، فإن تسامح فتحة محور الارتباط (معيار ISO h6 لهذه الفئة من العمود) ، وعزم دوران تشديد عنصر التشديد المحدد ،وحالة سطح العمود تحدد بشكل جماعي عزم الدوران الاحتكاكي الذي يمكن تحقيقه في الواجهة.

بالنسبة إلى المحاور التي تتعرض لتغييرات كثيرة في الاتجاه مع عزم دوران كبير، يجب التحقق من مواصفات عزم دوران التشغيل مقابل أقصى قدر من طاقة المحرك.إعادة التحقق من عزم القيود بعد أول 50-100 ساعة من التشغيل عند حدوث الجلوس الأولي.

السؤال 2: لماذا لا يحتوي HF-SE202JW1-S100 على الفرامل الكهرومغناطيسية، ومتى سيكون هناك حاجة إلى الاختلاف المكفول؟

غياب الفرامل يشير إلى أن هذا المحرك محدد للمحاور الأفقية أو المحاور التي تدعم فيها آلية موازنة خارجية الحمل عند إيقاف تشغيل الخدمة.لا يوجد ميل للتحرك عند إزالة عزم الدورانمما يجعل الفرامل غير ضرورية

على المحاور العمودية أو المحاور الميمنة التي تعمل فيها الجاذبية على الحمل،يقدم الاختلاف المكبوت مع B في رقم الجزء B الاحتفاظ الميكانيكي المطلوب عندما يتم إيقاف تشغيل جهاز الخدمةيخلق تثبيت الإصدار W1 بدون مكابح على محور عمودي غير متوازن خطر تحرك المحور في أحداث تعطيل الخدمة.

السؤال الثالث: المكشف هو 131,072 ppr ‬ هل هذا يتطلب بطارية للحفاظ على الحد الأقصى؟

أجل، إنّ الترميز المطلق لـ17 بت على جهاز "إتش إف-إس 202 جي دبليو 1-إس 100" يحتفظ بموقعه خلال فقدان الطاقة فقط عندما يتمّ تركيب بطارية احتياطية في مكبر "سوبر إم آر-إي".مع البطارية مثبتة ومصممة، يقرأ المضخم الموقف الحقيقي للمحور في كل تشغيل بدون توجيه.

بدون البطارية ، يعمل المشفر في وضع تدريجي ويطلب عودة مرجعية بعد كل دورة طاقة. يجب التحقق من حالة البطارية في فترات الصيانة المقررة ،حيث أن البطارية المستنفذة تسبب فقدان الموقع في انقطاع الطاقة التالي.

السؤال 4: هل يمكن استخدام HF-SE202JW1-S100 مع مكبر Super MR-E غير التصنيف -200A؟

2.0 كيلوواط HF-SE202 يتطلبMR-E-200A(أو متغير S100 معادل) مكبر سوبر MR-E معتمد لفئة 200 واط مع الإشارة إلى أن تسميات قدرة MR-E من Mitsubishi تتبع اتفاقية ترقيم مختلفة عن قوة إخراج المحرك.

يجب أن يستوعب تيار الخروج المسموح به للمضخم تيار المحرك المسموح به (حوالي 11A لفئة 2kW).

استخدام مكبر صغير الحجم يحد من عزم الدوران القصوى المتاحة وقد يؤدي إلى حماية الإفراط قبل أن يتمكن المحرك من إكمال تحركات التسارع المبرمجة.تأكيد رمز نموذج المضخم من دليل اختيار Super MR-E لمزيج HF-SE202.

السؤال 5: ما هي نقاط التفتيش الحرجة لـ HF-SE202JW1-S100 المستخدمة؟

تحقق من شفرة غطاء الزيت في مخرج العمود للتصدع أو الصلبة - غطاء متدهور هو الطريق الأكثر شيوعًا لدخول السوائل على هذا المحرك.

قم بتدوير العمود يدويًا وفحص خشونة الوعاء؛ يحمل الجهاز اللاصق 176 ملم عوارض أكبر من المحركات الصغيرة ، ويمكن سماع أي خشونة قبل أن تصبح ذات أهمية ميكانيكية.التحقق من أن سطح العمود خال من التشنجات أو التشنجات من تركيبات الارتباط السابقة.

قم بقياس مقاومة التلف ثلاثي المراحل لتوازن المراحل وتحقق من مقاومة العزل للتربة باستخدام الـ megger.تأكيد بطارية المشفر في جانب مكبر هو في حالة جيدة قبل افتراض بيانات الموقف المطلق صالحة.

يؤكد تشغيل المقعد على مكبر Super MR-E متوافق إلى 2000 RPM مع تنسيق تلقائي نشط ومراقبة الأخطاء التالية أن المحرك جاهز للإنتاج قبل التثبيت.
