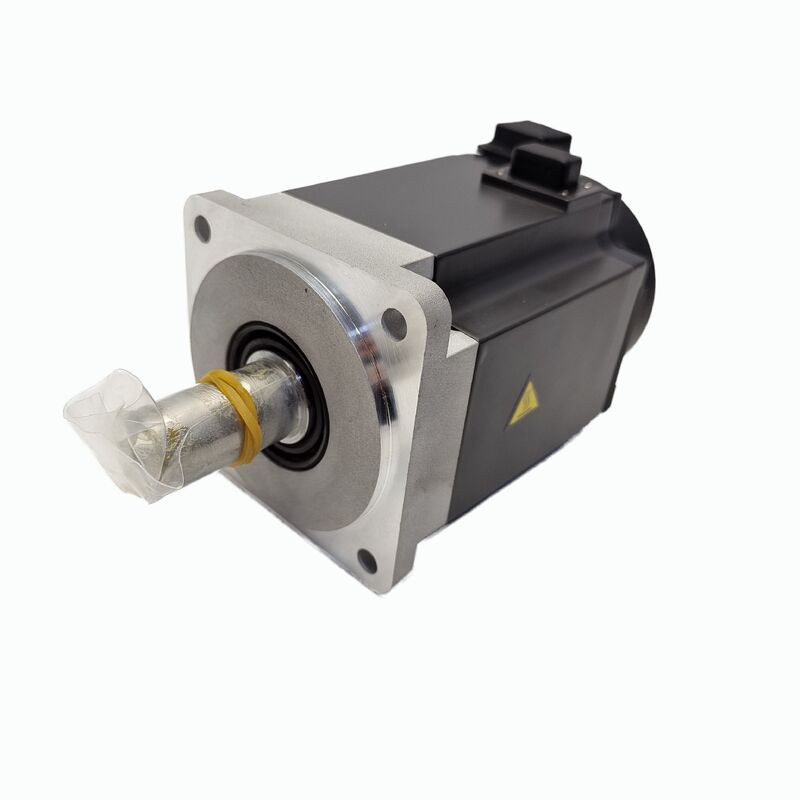

محرك سيرفو ميتسوبيشي الجديد HF-KE23W1-S100 HFKE23W1S100 جديد HF-KE23W1-S1OO

200 واط، عمود مفتاح، فرامل 24 فولت، حماية IP55

محرك ميتسوبيشي HF-KE23W1-S100 هو محرك سيرفو AC بقوة 200 واط من سلسلة HF-KE من ميتسوبيشي إلكتريك - وهي عائلة محركات مدمجة ذات قصور ذاتي منخفض مصممة لتطبيقات الأتمتة ذات البصمة الصغيرة التي تتطلب تحديد المواقع بدقة، واستجابة ديناميكية سريعة، وكبح موثوق به في مساحات التركيب المقيدة.

بقدرة عزم دوران مستمر تبلغ 0.64 نيوتن متر مع قدرة عزم دوران عند التوقف تبلغ 1.9 نيوتن متر، ويعمل بسرعة 3000 دورة في الدقيقة من مصدر ثلاثي الطور 111 فولت، ومحمي وفقًا لمعايير IP55، هذا المحرك مثالي لمحركات المحاور الخفيفة إلى المتوسطة في الآلات الصناعية، ومعدات التعبئة والتغليف، وخلايا الأتمتة للأغراض العامة.

تمثل سلسلة HF-KE الطرف المدمج من نطاق محركات HF سيرفو من ميتسوبيشي، حيث يوفر HF-KE23W1-S100 بقوة 200 واط توازنًا مثاليًا بين القوة والحجم. يوفر هذا المحرك عزم دوران كافٍ لقيادة آليات تحديد المواقع، وأجهزة التثبيت الدوارة، ومحركات شد السيور الناقلة مع الحفاظ على بصمة صغيرة مناسبة لمعدات الأتمتة المدمجة.

توفر نسبة 3:1 بين عزم الدوران عند التوقف وعزم الدوران المستمر قدرة تسارع ممتازة، مما يجعل هذا المحرك مثاليًا لتطبيقات تحديد المواقع ذات الدورات العالية حيث يكون التسارع والتباطؤ السريعان أمرًا بالغ الأهمية. يضمن تصميم الدوار ذو القصور الذاتي المنخفض استجابة سريعة لأوامر محرك السيرفو، مما يؤدي إلى نقاط نهاية دقيقة ووقت استقرار سريع.

توفر فرامل التثبيت التي تعمل بالزنبرك وتتحرر كهربائيًا بجهد 24 فولت تيار مستمر تثبيتًا آمنًا للموضع أثناء فقدان الطاقة أو التوقفات الطارئة. عند فصل الطاقة، يتم تفعيل الفرامل تلقائيًا لقفل العمود، مما يمنع الحركة غير المنضبطة في المحاور الرأسية أو الآليات المحملة بالجاذبية.

يتكامل مصدر طاقة الفرامل 24 فولت تيار مستمر بسلاسة مع قضبان الطاقة القياسية لخزانة التحكم في الأتمتة، بينما يضمن التشابك الصحيح لدائرة الفرامل التشغيل الآمن من خلال تنسيق تحرير الفرامل مع إشارات تمكين المحرك.

يوفر العمود المستقيم المزود بمفتاح اتصالًا ميكانيكيًا إيجابيًا بين المحرك والمكونات المدفوعة، وينقل عزم الدوران من خلال كل من المفتاح وقوة تثبيت الوصلة. يلغي هذا التصميم خطر الانزلاق الدوراني تحت أحمال الصدمات وعكس الاتجاه المتكرر، مما يضمن أداءً موثوقًا به في التطبيقات ذات الدورات العالية.

تضمن حماية IP55 حماية كاملة من الغبار ومقاومة لرذاذ الماء من أي اتجاه بضغط مخفض. هذا التصنيف يجعل المحرك مناسبًا للبيئات الصناعية النظيفة بما في ذلك قاعات التعبئة، وخطوط التجميع، وخلايا الأتمتة المغلقة حيث قد تحدث رذاذ عرضي وتلوث هوائي.

تم تصميم هذا المحرك خصيصًا للاستخدام مع مضخمات السيرفو من سلسلة MR-E من ميتسوبيشي (طرازات MR-E-20A أو MR-E-20AG)، ويتكامل بسلاسة مع نظام التحكم في السيرفو الخاص بميتسوبيشي. تدعم مضخمات MR-E واجهات أوامر الجهد التناظري وأوامر الموضع بنبضات، مما يستوعب هياكل أنظمة التحكم المختلفة.
