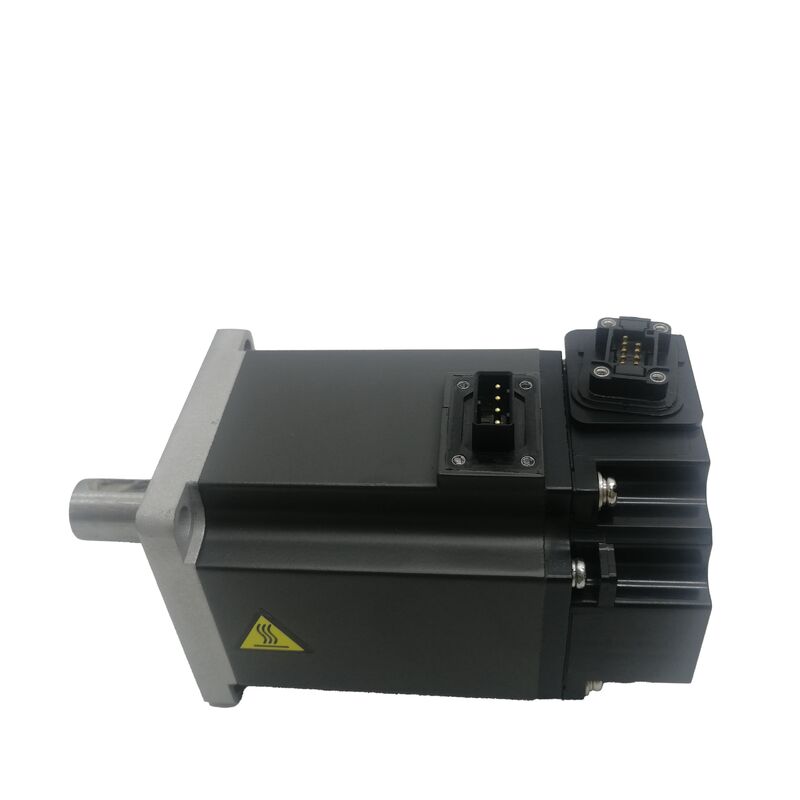

محرك Mitsubishi Servo HF-KE23JW1-S100 HFKE23JW1S100 HF-KE23JW1-S1OO

200 واط، 0.64 نيوتن متر، 3000 دورة في الدقيقة، عمود مشقوق، فرامل كهرومغناطيسية، مانع تسرب الزيت، IP65

إن ميتسوبيشي HF-KE23JW1-S100 هو محرك سيرفو AC بقوة 200 واط من سلسلة MELSERVO-J3 ضمن نطاق HF-KE ذي القصور الذاتي المنخفض والسعة الصغيرة. يتميز هذا المحرك بعمود مشقوق، وفرامل كهرومغناطيسية مدمجة، ومانع تسرب الزيت، وحماية IP65. يوفر عزم دوران مقنن يبلغ 0.64 نيوتن متر وعزم دوران أقصى يبلغ 1.9 نيوتن متر، بسرعة مقننة تبلغ 3000 دورة في الدقيقة وسرعة قصوى تبلغ 6000 دورة في الدقيقة. تصميم الشفة المدمج بحجم 60 × 60 مم يجعله مثاليًا للتطبيقات ذات المساحة المحدودة للتركيب.

تتميز سلسلة HF-KE بدوارات ذات قصور ذاتي منخفض تتيح التسارع والتباطؤ السريع، مما يجعل هذه المحركات مثالية لتطبيقات تحديد المواقع في آلات التجميع، وأنظمة الالتقاط والوضع، ومعدات التعبئة والتغليف حيث تعمل أوقات الاستجابة السريعة على تحسين كفاءة الدورة.

يوفر العمود المشقوق اقترانًا دورانيًا إيجابيًا بين المحرك والحمل، مما يلغي الانزلاق ويضمن نقل عزم الدوران بشكل موثوق حتى في ظل دورات العمل الشاقة وعكس الاتجاه المتكرر.

تحافظ الفرامل الكهرومغناطيسية التي تعمل بالزنبرك على موضع المحور عند إزالة طاقة السيرفو، مما يجعل هذا المحرك مناسبًا للمحاور الرأسية والتطبيقات المائلة وأي حمل قد ينحرف عند فصل الطاقة.

يمنع مانع تسرب الزيت عند مخرج العمود التلوث من رذاذ مواد التشحيم، والمبردات، والجزيئات المحمولة في الهواء، مما يطيل عمر المحامل وموثوقية المحرك في البيئات الصناعية.

مع عزل الفئة F (تصنيف 155 درجة مئوية)، وحماية حرارية مدمجة، وحماية دخول IP65، تم تصميم هذا المحرك للتطبيقات الصناعية ذات الخدمة المستمرة في بيئات التصنيع الصعبة.

تم تصميم HF-KE23JW1-S100 للاستخدام مع مضخمات السيرفو من سلسلة Mitsubishi MR-J3. يشير اللاحقة S100 إلى تكوين كابل قياسي مع موصل للاتصال المباشر بكابلات طاقة المحرك والمشفر. لتطبيقات 200 واط، يوصى باستخدام مضخمات MR-J3-20A أو MR-J3-20B.
