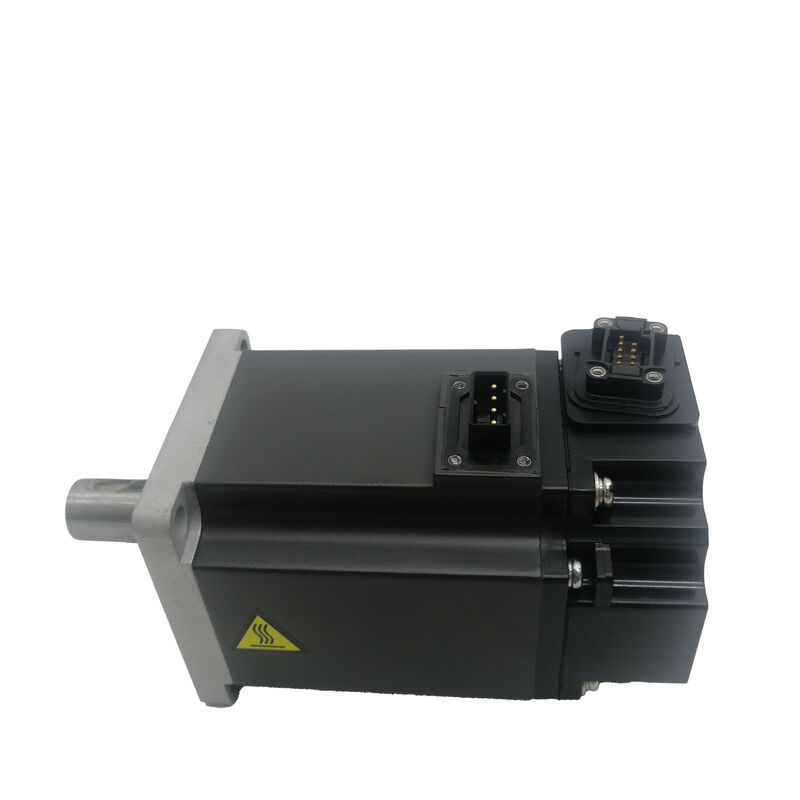

محرك Mitsubishi الجديد HF-KE43 HFKE43

ميتسوبيشي HF-KE43 | محرك سيرفو AC ذو القصور الذاتي المنخفض — 0.4 كيلو واط، 1.3 نيوتن متر، 3000 دورة في الدقيقة، شفة 60 × 60 مم، 131072 بكسل، بدون مانع تسرب زيت، سلسلة MR-E

رقم القطعة: HF-KE43

السلسلة: MELSERVO HF-KE — محرك سيرفو AC ذو القصور الذاتي المنخفض، سعة صغيرة

الخرج المقنن: 0.4 كيلو واط (400 واط)

عزم الدوران المقنن: 1.3 نيوتن متر

عزم الدوران الأقصى: 3.8 نيوتن متر

السرعة المقننة: 3,000 دورة في الدقيقة

السرعة القصوى: 6,000 دورة في الدقيقة

جهد الإمداد: فئة 200 فولت تيار متردد، 3 مراحل

التيار المقنن: 2.9 أمبير

جهد المحرك: 102 فولت

مكابح كهرومغناطيسية: لا يوجد

مانع تسرب الزيت: لا يوجد (قياسي)

المشفر: 17 بت تزايدي، 131,072 بكسل

فئة القصور الذاتي: منخفض

حجم الشفة: 60 × 60 مم

حماية الدخول: IP65

المضخم المتوافق: سلسلة MR-E

الحالة: جديد

نظرة عامة

إن محرك Mitsubishi HF-KE43 هو محرك سيرفو AC ذو القصور الذاتي المنخفض بقدرة 0.4 كيلو واط من سلسلة HF-KE من Mitsubishi Electric، مصمم للاستخدام مع منصة مضخم السيرفو MR-E.

عند عزم دوران مقنن يبلغ 1.3 نيوتن متر وعزم دوران أقصى يبلغ 3.8 نيوتن متر، ويعمل بسرعة مقننة تبلغ 3,000 دورة في الدقيقة مع سقف يبلغ 6,000 دورة في الدقيقة، ويتم تركيبه على شفة مدمجة بحجم 60 × 60 مم، فإنه يوفر أداء تحديد موضع سريع الاستجابة في حزمة صغيرة ماديًا — وهو التنسيق الذي يناسب الأتمتة ذات الحمل الخفيف حيث تكون مساحة التركيب وتكلفة النظام مهمة.

يحمل HF-KE43 لا مكابح كهرومغناطيسية ولا مانع تسرب زيت.

هذه خيارات مواصفات متعمدة وليست سهوًا. يحدد غياب المكابح فئة التطبيق: المحاور الأفقية، أو أي محور لا يتطلب فيه الحمل تثبيتًا ميكانيكيًا عند إلغاء تنشيط السيرفو.

يعني غياب مانع تسرب الزيت أن مخرج عمود المحرك غير محكم الإغلاق، وهو أمر مقبول في البيئات النظيفة والتطبيقات التي لا يتعرض فيها المحرك لرذاذ مواد التشحيم من الآليات المجاورة. في البيئات التي لا تتحقق فيها هذه الظروف، يضيف متغير مانع تسرب الزيت هذا الحماية.

ما يحمله HF-KE43 هو مشفر تزايدي 17 بت بدقة 131,072 نبضة لكل دورة — الدقة التي تمكن الضبط التلقائي في الوقت الفعلي لمضخم MR-E من توصيف وتطابق مكاسب السيرفو مع الحمل الميكانيكي دون تدخل يدوي.

بالاقتران مع تصميم الدوار ذي القصور الذاتي المنخفض، ينتج عن ذلك محرك يمكنه تسريع وإبطاء حمل تحديد موضع خفيف بمعدلات دورة عالية مع الحفاظ على نظام السيرفو على تتبع مستقر ودقيق طوال الوقت.

المواصفات الرئيسية

سلسلة HF-KE — قصور ذاتي منخفض لتحديد الموضع عالي الدورة

الخاصية الهندسية المميزة لسلسلة HF-KE هي دوارها ذو القصور الذاتي المنخفض. القصور الذاتي في دوار محرك السيرفو هو المكافئ الدوراني للكتلة — فهو يحدد مقدار عزم الدوران المطلوب لإنتاج تسارع زاوي معين.

يستجيب الدوار ذو القصور الذاتي المنخفض لأوامر السرعة بشكل أسرع لأن طاقة أقل مطلوبة لتغيير سرعته؛ يمكن لنظام السيرفو تحقيق تغيير الموضع المطلوب في وقت أقل، ويكون طلب التيار من المضخم أثناء مرحلة التسارع أقل لملف حركة معين.

هذا مهم بشكل خاص في التطبيقات التي يؤدي فيها المحور العديد من الحركات القصيرة والسريعة في الدقيقة: آليات الالتقاط والوضع، وآلات وضع الملصقات، ومحركات فهرسة الناقلات، ومغذيات تجميع الإلكترونيات، وأتمتة الدورة العالية المماثلة.

في هذه التطبيقات، يهيمن ملف الحركة على التسارع والتباطؤ بدلاً من الجري بسرعة ثابتة.

يكمل المحرك ذو القصور الذاتي المنخفض كل مرحلة تسارع بشكل أسرع، ويبقى عند الموضع المستهدف لوقت أقل قبل الأمر التالي، ويزداد معدل الدورة الإجمالي دون الحاجة إلى مضخم أكبر أو حدود تيار أكثر صرامة.

القيود العملية هي مطابقة القصور الذاتي للحمل.

محركات القصور الذاتي المنخفض أكثر حساسية لنسبة القصور الذاتي للحمل إلى القصور الذاتي للدوار من التصميمات متوسطة أو عالية القصور الذاتي.

توصي إرشادات التطبيق من Mitsubishi بالحفاظ على نسبة القصور الذاتي للحمل إلى القصور الذاتي للدوار ضمن الحدود الموصى بها — عادةً 10 إلى 15 مرة لفئة HF-KE — لأداء سيرفو مستقر دون متطلبات كسب مفرطة.

تجاوز هذه النسبة لا يمنع التشغيل، ولكنه يجعل مكاسب السيرفو المطلوبة لتحديد الموضع المستجيب والمخمد جيدًا تقترب من حدود استقرار المضخم، مما يجعل الضبط أكثر صعوبة ويحد من عرض النطاق الترددي الممكن تحقيقه.

مشفر 131,072 بكسل — دقة التغذية الراجعة في الممارسة العملية

يوفر المشفر التزايدي 17 بت 131,072 نبضة لكل دورة لحلقة التحكم في الموضع الخاصة بمضخم MR-E.

تعتمد دقة تحديد الموضع العملية التي تنشئها على النقل الميكانيكي بين المحرك والحمل: عند درجة مسمار كروي 10 مم مع اقتران مباشر للمحرك، تتوافق كل نبضة مشفر مع حوالي 0.076 ميكرومتر من حركة الطاولة — أدق من دقة أي تجميع مسمار كروي عملي، مما يعني أن المشفر ليس العامل المحدد في أي نظام تحديد موضع فعلي.

المشفر تزايدي — فهو يعد النبضات من مرجع تم إنشاؤه عند بدء التشغيل.

يلزم دورة إرجاع مرجع (تصفير) عند كل دورة طاقة قبل أن يقبل المحور أوامر الموضع. في معظم الآلات، يكون هذا تسلسلاً قصيرًا وآليًا عند بدء التشغيل؛ في الأنظمة التي تكون فيها أزرار الإيقاف الطارئ أو انقطاع التيار الكهربائي متكررًا، يضيف التصفير المتكرر عبئًا تشغيليًا متواضعًا.

كما أن عدد النبضات المرتفع يمنح وظيفة الضبط التلقائي لمضخم MR-E دقة كافية لمراقبة وتقليل خطأ تتبع السرعة على مستوى أجزاء من الثانية. يعمل الضبط التلقائي من خلال مراقبة الفجوة بين السرعة المطلوبة والسرعة الفعلية أثناء الحركات التجريبية، ثم تعديل معلمات الكسب — كسب حلقة الموضع، وكسب حلقة السرعة، ووقت التكامل — لتقليل هذا الخطأ دون إحداث تذبذب.

عند 131,072 بكسل، تكون ملاحظة السرعة دقيقة بما يكفي لكي يتقارب الضبط التلقائي على إعدادات كسب مستقرة ومتطابقة جيدًا عبر نطاق السرعة وعزم الدوران الكامل لسلسلة MR-E.

لا يوجد مانع تسرب زيت — تحديد المتغير الصحيح

يوصف HF-KE43 بأنه "محرك سيرفو بدون مانع تسرب زيت" — تكوين محرك قياسي حيث لا يتم إحكام إغلاق فجوة مخرج العمود عند الواجهة الأمامية ضد دخول السوائل أو الجسيمات.

هذه هي المواصفات الأساسية، وهي مناسبة تمامًا لغالبية بيئات تطبيق المحرك: غرف الآلات النظيفة، والتركيبات المثبتة في العلب بعيدًا عن مناطق سوائل القطع، ومعدات تجميع الإلكترونيات، وأي تركيب لا يتعرض فيه جسم المحرك مباشرة لرذاذ مواد التشحيم أو سائل التبريد.

عندما يضع التركيب المحرك بالقرب من الآليات المزودة بمواد تشحيم — مسامير كروية مع تشحيم مركزي، مناطق تناثر علب التروس، أو بيئات الآلات التي تحمل سائل تبريد — يكون متغير مانع تسرب الزيت هو الخيار الصحيح.

ختم الشفة عند مخرج العمود لا يكلف شيئًا في الأداء الوظيفي ولكنه يلغي مسار التلوث الذي يسبب دخولًا تدريجيًا لمواد التشحيم إلى تجويف المحمل، وفي النهاية، إلى تجميع المشفر.

يحمل طراز HF-KE43 المكافئ مع مانع تسرب الزيت "J" في لاحقه (على سبيل المثال، HF-KE43JW1-S100)، والأبعاد المادية هي نفسها.

إذا كان هناك أي شك حول نظافة بيئة التركيب، فإن تحديد متغير مانع تسرب الزيت هو الاختيار الأقل خطورة. فرق التكلفة ضئيل؛ فرق العمر التشغيلي في بيئة رطبة أو مزيتة ليس كذلك.

لا يوجد مكابح — آثار تكوين المحور

لا يحتوي HF-KE43 على مكابح كهرومغناطيسية. بالنسبة للمحاور الأفقية لتحديد الموضع — فئة التطبيق الأساسية لمحرك ذي قصور ذاتي منخفض بقدرة 0.4 كيلو واط — هذا صحيح. لا يوجد ميل مدفوع بالجاذبية للحركة عند إلغاء تنشيط السيرفو، لذلك لا يلزم وجود آلية تثبيت بين حركات تحديد الموضع أو عند إيقاف الآلة.

بالنسبة للمحاور المائلة أو الرأسية حيث تؤثر الجاذبية على الحمل عند إيقاف تشغيل المحرك، يجب تحديد المتغير المزود بمكابح (HF-KE43B أو ما يعادله مع "B" في اللاحقة). تركيب HF-KE43 بدون مكابح على محور رأسي غير مدعوم يخلق خطر السقوط عند كل حدث إلغاء تنشيط للسيرفو — عند إنذار السيرفو، أو الإيقاف الطارئ، أو إيقاف السيرفو المبرمج، أو فقدان الطاقة.

على الآلات التي تحتوي على موازنات هوائية تدعم الحمل الرأسي بالكامل، يكون المتغير الخالي من المكابح مقبولًا مرة أخرى؛ الدعم الميكانيكي يحل محل وظيفة المكابح.

نظام مضخم MR-E — التحكم في الموضع والسرعة وعزم الدوران

تم تصميم HF-KE43 لسلسلة مضخمات السيرفو MR-E، وتحديدًا MR-E-40A لفئة المحركات 400 واط.

توفر منصة MR-E واجهتي تحكم: واجهة نبضات لتحديد الموضع والسرعة (تقبل مدخلات نبضات تفاضلية أو مفتوحة من وحدة تحكم مضيفة أو PLC) وواجهة إدخال تناظرية للتحكم في السرعة وعزم الدوران (مرجع تناظري 0 إلى ±10 فولت).

كلا الواجهتين متاحتان على MR-E-40A القياسي، مما يمنح مصمم النظام خيار بنية التحكم دون تغيير أجهزة المحرك أو المضخم.

يبدأ الضبط التلقائي في الوقت الفعلي لـ MR-E من لحظة تمكين السيرفو ويقوم بتعديل معلمات الكسب باستمرار أثناء تشغيل الآلة. تتم إدارة مكاسب الموضع، ومكاسب السرعة، ووقت التكامل لحلقة السرعة بواسطة وظيفة الضبط التلقائي بناءً على خطأ التتبع المرصود.

بالنسبة لمهندس التشغيل، يعني هذا أنه يمكن تثبيت المحرك وتوصيله وتشغيله في دورات إنتاجية دون جلسة ضبط كسب مخصصة — يتقارب الضبط التلقائي على الإعدادات المناسبة في الدورات القليلة الأولى من التشغيل.

يتوفر أيضًا التحكم التكيفي في قمع الاهتزازات من خلال مضخم MR-E: يحدد المضخم الرنين الميكانيكي منخفض التردد في هيكل الحمل ويستبعدها من استجابة السيرفو، مما يمنع تضخيم الرنين بواسطة حلقة التحكم في الموضع.

في الآلات ذات الإطار الخفيف حيث يمثل الرنين الميكانيكي مصدر قلق، يمكن لهذه الميزة أن تلغي الحاجة إلى الضبط اليدوي لمعلمات منع الاهتزازات.

أسئلة متكررة

س1: ما هو الفرق بين HF-KE43 و HF-KE43B؟

يحتوي HF-KE43 على مكابح كهرومغناطيسية؛ HF-KE43B هو نفس المحرك مع مكابح كهرومغناطيسية مثبتة في المصنع. المواصفات الكهربائية — الخرج المقنن، عزم الدوران، السرعة، المشفر، وتوافق المضخم — متطابقة بين الاثنين.

المتغير المزود بمكابح أطول ماديًا بسبب وحدة المكابح، ويستهلك تيارًا إضافيًا من دائرة إمداد المكابح، ويتطلب تسلسل تداخل المكابح الخاص بمضخم MR-E. تم تحديد HF-KE43 (بدون مكابح) للمحاور الأفقية والمحاور الرأسية المتوازنة بالجاذبية؛ يلزم HF-KE43B للمحاور الرأسية أو المائلة حيث يجب تثبيت الحمل ميكانيكيًا عند إلغاء تنشيط السيرفو.

س2: المحرك لا يحتوي على مانع تسرب زيت. هل هذا يعني أنه غير مصنف IP65؟

لا — تصنيف IP65 ينطبق على جسم المحرك بغض النظر عما إذا كان مانع تسرب الزيت مثبتًا أم لا. IP65 يعني أنه محكم الغلق تمامًا ضد الغبار ومحمي ضد نفاثات الماء من أي اتجاه، مما يغطي غلاف المحرك ومنطقة اللف وحجرة المشفر.

مانع تسرب الزيت يعالج تحديدًا فجوة مخرج العمود — مساحة حلقية ضيقة لا تحميها اختبارات IP65 بالكامل من دخول رذاذ مواد التشحيم تحت التعرض المستمر. HF-KE43 القياسي بدون مانع تسرب زيت مناسب للبيئات الصناعية النظيفة والعادية.

في البيئات التي تحتوي على رذاذ مواد التشحيم، يوفر متغير مانع تسرب الزيت طبقة إغلاق إضافية عند نقطة دخول العمود.

س3: ما هو المضخم المطلوب، وهل يدعم HF-KE43 كلاً من التحكم في الموضع والسرعة؟

MR-E-40A هو مضخم السيرفو المتطابق لـ HF-KE43. وهو يدعم كلاً من التحكم في الموضع (عبر إدخال نبضات لوحدات CNC أو PLC) والتحكم في السرعة/عزم الدوران (عبر مرجع تناظري ±10 فولت).

يتم اختيار وضع التحكم عن طريق المعلمات وتكوين الأسلاك، وليس عن طريق متغير الأجهزة، لذلك يمكن استخدام نفس تركيبة المحرك والمضخم في أي من البنيتين.

يوفر MR-E-40A أيضًا وضع تحكم في الموضع مع خرج نبضات مشفر للتكامل مع وحدات التحكم في الحركة أو وحدات PLC التي تتوقع تغذية راجعة من مشفر رباعي.

س4: ماذا يعني دقة المشفر 131,072 بكسل لدقة تحديد الموضع؟

الدقة والدقة شيئان مختلفان: 131,072 بكسل هي دقة التغذية الراجعة، والتي تحدد أدق زيادة في الموضع يمكن لنظام السيرفو اكتشافها والتحكم فيها. تعتمد دقة تحديد الموضع الفعلية على النظام الميكانيكي — درجة مسمار كروي، تفاوت، استقامة دليل، وتمدد حراري.

عند مسمار كروي بدرجة 10 مم مع اقتران مباشر، توفر 131,072 بكسل حوالي 0.076 ميكرومتر من الحركة لكل عد مشفر، وهو أدق بكثير من دقة أي مسمار كروي عملي.

في الممارسة العملية، لا يعد المشفر العامل المحدد في دقة تحديد الموضع — بل الميكانيكا هي. ما توفره دقة 17 بت بشكل أساسي هو تغذية راجعة سرعة مستقرة عند السرعات المنخفضة وبيانات الكثافة التي يحتاجها الضبط التلقائي لـ MR-E لضبط مكاسب السيرفو بدقة.

س5: ما هي الفحوصات الرئيسية عند تركيب HF-KE43 مستعمل؟

قم بتدوير العمود يدويًا وتحقق من حركة المحامل السلسة بدون خشونة أو طحن — يحتوي دوار القصور الذاتي المنخفض لسلسلة HF-KE على عمود خفيف، وتآكل المحامل مسموع قبل أن يصبح ذا أهمية ميكانيكية. افحص موصل المشفر بحثًا عن دبابيس ملتوية وقم بتخفيف إجهاد مخرج الكابل بحثًا عن تشقق. قم بقياس مقاومة اللف عبر جميع الأطوار الثلاثة للتوازن.

تحقق من مقاومة العزل للأرض باستخدام جهاز قياس العزل — حتى المحرك القياسي (بدون مانع تسرب زيت) الذي تم تشغيله في بيئة رطبة قد يظهر انخفاضًا في مقاومة العزل.

في تشغيل تجريبي، راقب عرض خطأ التتبع الخاص بمضخم MR-E عند السرعة المقننة وتأكد من أنه ضمن الحدود الطبيعية؛ خطأ التتبع المفرط عند سرعة كان المحرك يتعامل معها بشكل صحيح سابقًا يشير إلى تدهور المشفر أو مشاكل اقتران ميكانيكي بدلاً من عطل في لف المحرك.
