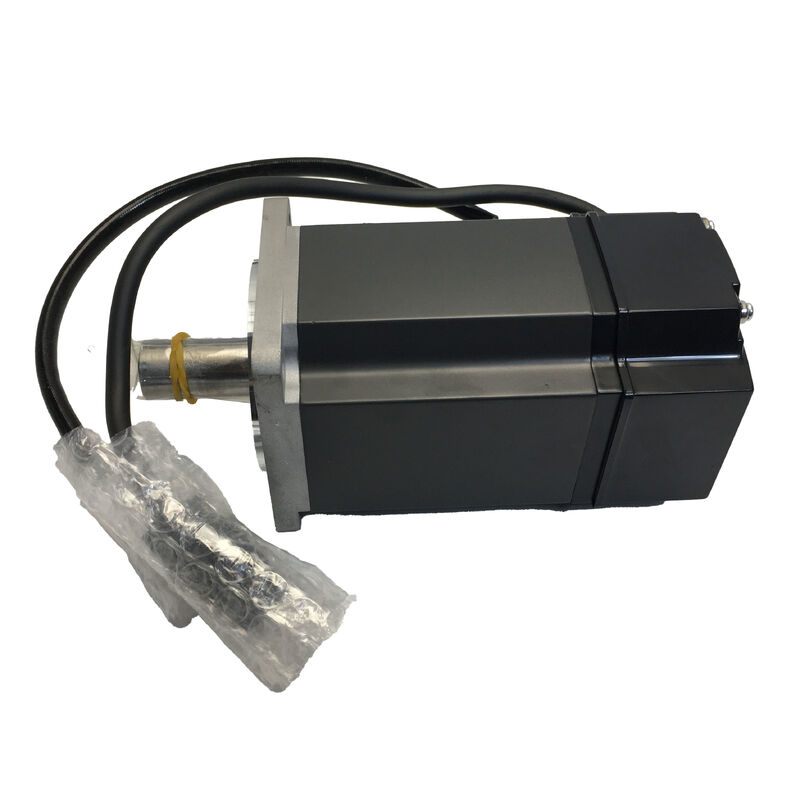

محرك سيرفو AC من ميتسوبيشي إلكتريك HC-KFE73BK

750 واط | 2.4 نيوتن متر مقنن | 3000 دورة في الدقيقة | فرامل كهرومغناطيسية غير مثارة | عمود بمفتاح | شفة 80 × 80 مم | متوافق مع MR-E-70A | جسم IP55 | توقف عن الإنتاج

أكبر محرك في عائلة HC-KFE — مع جميع ميزات السلامة

ارتقِ من فئة 400 واط إلى 750 واط ضمن نظام MELSERVO MR-E لتصل إلى HC-KFE73BK: قمة سلسلة HC-KFE، التي تجمع بين أعلى طاقة خرج يدعمها مضخم الصوت MR-E، مع فرامل كهرومغناطيسية مدمجة لتأمين الموضع عند انقطاع التيار وعمود بمفتاح لنقل عزم دوران إيجابي موثوق. إنه الإصدار المزود بكامل الخيارات في فئته — فرامل، مفتاح، وأقصى طاقة مقننة في تجميع محرك واحد.

يشغل HC-KFE73BK مكانًا متخصصًا ومحددًا جيدًا في التطبيقات: محاور سيرفو للأغراض العامة تتطلب عزم دوران مستمرًا وإنتاجًا ميكانيكيًا أكثر مما يمكن أن توفره فئة 400 واط، مع إبقاء نظام القيادة على مضخم الصوت MR-E الاقتصادي القائم على الأوامر النبضية بدلاً من الترقية إلى منصات MR-J2S أو MR-J3. تضمن الفرامل المطبقة بالزنبرك بجهد 24 فولت تيار مستمر تثبيت المحور بإحكام عند إلغاء تنشيط السيرفو — وهو متطلب لا يمكن أن يلبيها HC-KFE73 القياسي بدون فرامل.

المواصفات الفنية

ثلاث ميزات مميزة — ما يقدمه BK بالفعل

رقم جزء HC-KFE73BK يرمز إلى ثلاثة قرارات ذات مغزى لكل منها عواقب هندسية مباشرة على التطبيق.

الرقم 73 — خرج 750 واط عند سقف MR-E. تعمل عائلة HC-KFE من 100 واط (HC-KFE13) عبر 200 واط، 400 واط، وتصل إلى 750 واط. يضع المعيّن 73 هذا المحرك عند سقف ما يمكن لمضخم الصوت MR-E قيادته. بالاقتران مع MR-E-70A، يوفر النظام 2.4 نيوتن متر بشكل مستمر — ما يقرب من ضعف 1.3 نيوتن متر المتاح من HC-KFE43B بقوة 400 واط. بالنسبة للمحاور التي كان فيها محرك 400 واط يعمل بالقرب من التيار المقنن في التشغيل العادي، أو حيث أشارت تحليلات عزم الحمل إلى هامش غير كافٍ، فإن فئة 750 واط هي الخطوة التالية الطبيعية دون تغيير بنية منصة مضخم الصوت.

الحرف B — فرامل كهرومغناطيسية غير مثارة. يتم دمج فرامل مطبقة بالزنبرك في الجزء الخلفي من غلاف المحرك. عند إزالة جهد 24 فولت تيار مستمر — سواء عن طريق إيقاف تشغيل متحكم فيه، أو إيقاف طارئ، أو انقطاع التيار الكهربائي — تقوم الفرامل بتفعيل الفرامل فورًا، مما يقفل العمود دون الحاجة إلى أي إشارة من وحدة التحكم. هذا المبدأ الآمن عند الفشل هو الميزة المميزة التي تميز HC-KFE73BK عن HC-KFE73K القياسي. لا يلزم وجود طاقة، ولا إشارة تحكم، ولا إجراء مرحل خارجي لتفعيل الفرامل.

الحرف K — عمود بمفتاح. عند 750 واط، لا يعد الاقتران الإيجابي اختياريًا لمعظم التطبيقات. يوفر المفتاح قفلًا ميكانيكيًا بين العمود والمكون المدفوع — سواء كان محور اقتران، أو بكرة، أو ترس — يمنع الدوران النسبي بين الاثنين بغض النظر عما إذا كان التناسب المباشر يتم الحفاظ عليه بمرور الوقت ودورات الحرارة. يتم شحن المحرك مع المفتاح. يتبع بُعد المفتاح معايير JIS المناسبة لحجم عمود 750 واط.

الشفة 80 × 80 مم: خطوة للأعلى من فئة 400 واط

يتم تركيب HC-KFE73BK على شفة مربعة مقاس 80 × 80 مم — خطوة كاملة أكبر من شفة 60 × 60 مم لـ HC-KFE43BK بقوة 400 واط. هذه الخطوة في الحجم لها تأثير مباشر على التركيبات التي يتم ترقيتها: الآلات المصممة حول فئة الشفة الأصغر 60 × 60 مم لا يمكنها استيعاب محرك 80 × 80 مم دون تعديلات على لوحة تركيب المحرك. يتغير نمط ثقب البراغي وقطر تسجيل الشفة عند هذا الحد الفاصل للحجم.

ومع ذلك، ضمن فئة 80 × 80 مم، تشترك HC-KFE73BK في بصمة الشفة الخاصة بها مع HC-KFS73BK (المعادل لـ MR-J2S) ومع محركات 750 واط من الجيل الحالي مثل HG-KR73BK. هذا يعني أن لوحة تركيب الآلة المصممة لأي محرك MELSERVO 750 واط مقاس 80 × 80 مم متوافقة ميكانيكيًا مع HC-KFE73BK. لا يزال يتعين التحقق من طول بروز العمود وأبعاد الجسم المحورية مقابل التطبيق المحدد، خاصة بالنسبة لإصدار الفرامل نظرًا لغلافه الخلفي الممتد، ولكن وجه الشفة يظل المرجع الثابت.

هامش عزم الدوران: ما يعنيه ذروة 7.2 نيوتن متر عمليًا

عزم الدوران المقنن البالغ 2.4 نيوتن متر لـ HC-KFE73BK هو الرقم الذي يتم على أساسه قياس الحمل المستمر. تتوفر ذروة 7.2 نيوتن متر — ثلاثة أضعاف المقنن — للمطالب العابرة لمراحل التسارع وظروف الحمل الزائد القصيرة أثناء عمليات القطع أو التثبيت.

هذا الفرق البالغ 4.8 نيوتن متر بين الذروة والمقنن هو احتياطي تسارع المحور. على محور كرة أفقي بنسب قصور ذاتي للحمل النموذجية، تترجم ذروة عزم الدوران الكاملة البالغة 7.2 نيوتن متر إلى معدلات تسارع تقلل أوقات الحركة من نقطة إلى نقطة بشكل كبير مقارنة بتشغيل المحور عند عزم الدوران المقنن فقط. ما إذا كان حد التيار الإلكتروني لمضخم الصوت سيحافظ على تيار الذروة اللازم لإنتاج 7.2 نيوتن متر بشكل مستمر طوال مرحلة التسارع بأكملها يعتمد على نسبة القصور الذاتي للحمل إلى المحرك ودورة العمل — تراقب الحماية الحرارية الإلكترونية المدمجة في MR-E-70A التسخين التراكمي وتفرض حدود الحماية وفقًا لذلك.

بالنسبة للمحاور الرأسية حيث يوجد عزم حمل دائمًا، يغطي الرقم المقنن البالغ 2.4 نيوتن متر مكون الجاذبية، ويذهب الهامش المتبقي للديناميكيات. قاعدة 70% من عزم الدوران المقنن لتطبيقات عزم الدوران غير المتوازن — المذكورة في وثائق MR-E من ميتسوبيشي — تعني أن أحمال الجاذبية على العمود يجب ألا تتجاوز 1.68 نيوتن متر في تصميم محور رأسي بحجم مناسب.

دمج الفرامل في تصميم الآلة

إضافة محرك بفرامل إلى تصميم الآلة يتطلب أكثر من مجرد تبديل إصدار المحرك. يتطلب HC-KFE73BK اعتبارين تصميميين محددين لا ينطبقان على HC-KFE73K القياسي.

أولاً، دائرة إمداد الفرامل بجهد 24 فولت تيار مستمر. وفقًا لدليل MR-E من ميتسوبيشي، يجب أن يكون مصدر إمداد الفرامل بجهد 24 فولت تيار مستمر دائرة مخصصة — غير مشتركة مع جهد 24 فولت تيار مستمر المستخدم لإشارات الإدخال/الإخراج الرقمية لمضخم الصوت. يحمل موصل طاقة المحرك ذو 6 دبابيس على HC-KFE73BK (مقارنة بموصل 4 دبابيس على الإصدار القياسي) كلاً من أسلاك طاقة المحرك ثلاثية الطور وسلكي إمداد الفرامل. تتحكم دائرة موصل أو مرحل منفصلة، يتم تشغيلها بواسطة إشارة خرج MBR (تداخل الفرامل الكهرومغناطيسية) لمضخم الصوت MR-E، في جهد 24 فولت تيار مستمر لملف الفرامل.

ثانياً، إشارة MBR والمعلمة رقم 1. يجب تمكين خرج تداخل الفرامل الكهرومغناطيسية لمضخم الصوت MR-E عبر إعداد المعلمة. تنسق هذه الإشارة التوقيت بين انتقالات تشغيل/إيقاف السيرفو وتفعيل الفرامل، مما يمنع الفرامل من الانغلاق على عمود دوار ويحمي عمر بطانة الفرامل ومكونات القيادة الميكانيكية. بالنسبة للمحاور الرأسية على وجه التحديد، تستدعي وثائق ميتسوبيشي إشارة MBR كعنصر تكوين مطلوب — يمنع توقيت الفرامل المتحكم فيه سقوط الحمل أثناء تسلسل إيقاف المحور.

وضع HC-KFE73BK ضمن جيله

تمثل سلسلة HC-KFE ومضخم الصوت MR-E جيلًا من المنتجات التي قدمت تحكمًا فعالًا من حيث التكلفة في السيرفو للأغراض العامة خلال الفترة التي كانت فيها أنظمة المشفرات المطلقة وواجهات ناقل البيانات الرقمية خيارات متميزة بدلاً من الميزات الرئيسية. كان HC-KFE73BK هو الاختيار المناسب عندما يتطلب التطبيق خرج 750 واط ووظيفة الفرامل ولكنه لم يبرر المشفر المطلق ومضخم الصوت الأعلى تكلفة من فئة HC-KFS/MR-J2S.

توقف كل من المحرك ومضخم الصوت MR-E عن الإنتاج. يأتي الإمداد المتاح من مخزون ما بعد البيع، والمخزون الفائض، والوحدات التي تم إخراجها من الخدمة. بالنسبة لتصميمات الآلات الجديدة، يؤدي مسار الترحيل الموثق من ميتسوبيشي إلى مضخمات الصوت من سلسلة MR-JE أو MR-J4 مع محركات سلسلة HG من الجيل الحالي — يعتبر HG-KR73BK الوريث الوظيفي التقريبي في فئة 750 واط مع فرامل ومفتاح، مع نفس بصمة الشفة 80 × 80 مم ولكن مع مشفر مطلق 22 بت وواجهة MELSERVO J4 الحالية.

أسئلة متكررة

س1: ما هو طراز مضخم الصوت MR-E الذي يتطابق مع HC-KFE73BK، وما هي أوضاع التحكم التي يدعمها؟

يقترن HC-KFE73BK مع MR-E-70A (إدخال قطار نبضات، وضع التحكم في الموضع) أو MR-E-70AG (إدخال أمر سرعة تناظري، وضع التحكم في السرعة). يشير الرقم "70" في تسمية مضخم الصوت إلى فئة المحرك 750 واط. يقبل MR-E-70A أوامر قطار نبضات + اتجاه أو نبضات مربعة من وحدات التحكم في الموضع الخارجية، أو وحدات التحكم في الموضع PLC من MELSEC، أو مخرجات CNC. يتيح MR-E-70AG تكامل أوامر السرعة التناظرية للتطبيقات التي يخرج فيها وحدة التحكم العليا إشارة تناظرية ±10 فولت كمرجع للسرعة. تدعم كلا الإصدارين من مضخم الصوت الفرامل الكهرومغناطيسية لـ HC-KFE73BK من خلال خرج التداخل MBR.

س2: لماذا يستخدم HC-KFE73BK مقاس 80 × 80 مم شفة أكبر من HC-KFE43BK مقاس 60 × 60 مم، وهل يمكن لنفس لوحة تركيب الآلة استيعاب كليهما؟

يزداد حجم الشفة في فئة 750 واط لأن قطر إطار المحرك ينمو لاستيعاب مجموعة العضو الثابت والملفات والدوار الأكبر اللازمة لخرج عزم دوران أعلى. تتمتع شفة 60 × 60 مم لفئة 400 واط وشفة 80 × 80 مم لفئة 750 واط بأنماط ثقوب براغي مختلفة وأقطار تسجيل شفة مختلفة — فهي غير قابلة للتبديل. لا يمكن للوحة تركيب الآلة المصممة لـ HC-KFE43BK بقوة 400 واط استيعاب HC-KFE73BK مباشرة دون تشغيل آلي أو استبدال اللوحة. إذا كان يتم ترقية آلة مصممة في الأصل حول محرك 400 واط إلى 750 واط، فإن التعديلات الميكانيكية عند حامل المحرك هي جزء من نطاق العمل.

س3: يذكر إدراج المنتج أن جزء العمود المار ليس IP55. ماذا يعني هذا لتركيب الآلة؟

تحمل محركات سلسلة HC-KFE تصنيف جسم IP55 الذي يغطي سطح غلاف المحرك، ولكن وثائق ميتسوبيشي تنص صراحة على أن جزء العمود المار — حيث يخرج العمود من غلاف المحمل الأمامي — والموصلات الكهربائية غير محمية بتصنيف IP55. في البيئات التي تحتوي على رذاذ سائل تبريد، أو مياه غسيل، أو تلوث سائل محمول جواً، تكون هذه النقاط غير المحمية هي نقطة ضعف المحرك. تشمل خيارات التخفيف العملية وضع المحرك في مكان محمي داخل حاوية الآلة، أو تركيب غطاء مانع تسرب للعمود إذا سمح تصميم الآلة بذلك، أو تحديد محرك بمانع تسرب زيت (متوفر في إصدارات أخرى من سلسلة HC) للبيئات الرطبة. يستحق طرف الموصل أيضًا الحماية، خاصة بالنسبة لموصل المشفر، لأن التلوث على دبابيس إشارة المشفر هو سبب شائع لأخطاء تغذية الموضع.

س4: هل الفرامل الكهرومغناطيسية في HC-KFE73BK تحمل 2.4 نيوتن متر — كامل عزم دوران المحرك المقنن؟

يتطابق نهج تصميم ميتسوبيشي لإصدارات الفرامل HC-KFE مع عزم الاحتكاك الساكن للفرامل مع عزم الخرج المقنن للمحرك. بالنسبة لفئة 750 واط، تم تصنيف الفرامل لتحمل العمود ضد حمل عزم دوران يتوافق مع الرقم المقنن للمحرك البالغ 2.4 نيوتن متر. هذا يعني أن الفرامل يمكنها تحمل حمل ثابت ضمن عزم الدوران العادي دون انزلاق، وهو حالة الاستخدام المقصودة. الفرامل غير مصممة للإيقاف الديناميكي لعمود دوار بالسرعة المقننة — القيام بذلك يستنفد بسرعة عمر تآكل الفرامل ويمكن أن يسبب صدمة ميكانيكية في سلسلة القيادة. الممارسة الصحيحة هي إيقاف المحرك بشكل متحكم فيه عبر مضخم السيرفو قبل أن تقوم الفرامل بتفعيلها لتثبيت الموضع المتوقف.

س5: هل HC-KFE73BK قابل للتبديل مع HC-KFS73BK من منظور تكامل النظام؟

تتشارك المحركان في بصمة تركيب شفة 80 × 80 مم، مما يجعل الاستبدال الميكانيكي مباشرًا. ومع ذلك، فهما غير قابلين للتبديل في النظام دون تغيير مضخم السيرفو. يستخدم HC-KFE73BK مشفرًا تزايديًا بدقة 10000 نبضة في الدورة ويقترن مع MR-E-70A، بينما يحمل HC-KFS73BK مشفرًا مطلقًا بدقة 17 بت (131072 نبضة في الدورة) ويقترن مع مضخمات الصوت MR-J2S-70A/B/CP/CL. موصلات المشفر، وبروتوكولات الإشارة، وواجهات مضخم الصوت مختلفة تمامًا. يتطلب استبدال أحدهما بالآخر تغييرًا مطابقًا لمضخم الصوت وإعادة تكوين محور القيادة. HC-KFE73BK ← HC-KFS73BK هو ترقية (دقة مشفر أعلى، الاحتفاظ بالموضع المطلق، لا حاجة للتهيئة)، بينما العكس هو تدهور نادرًا ما يتم تحديده عن قصد.
