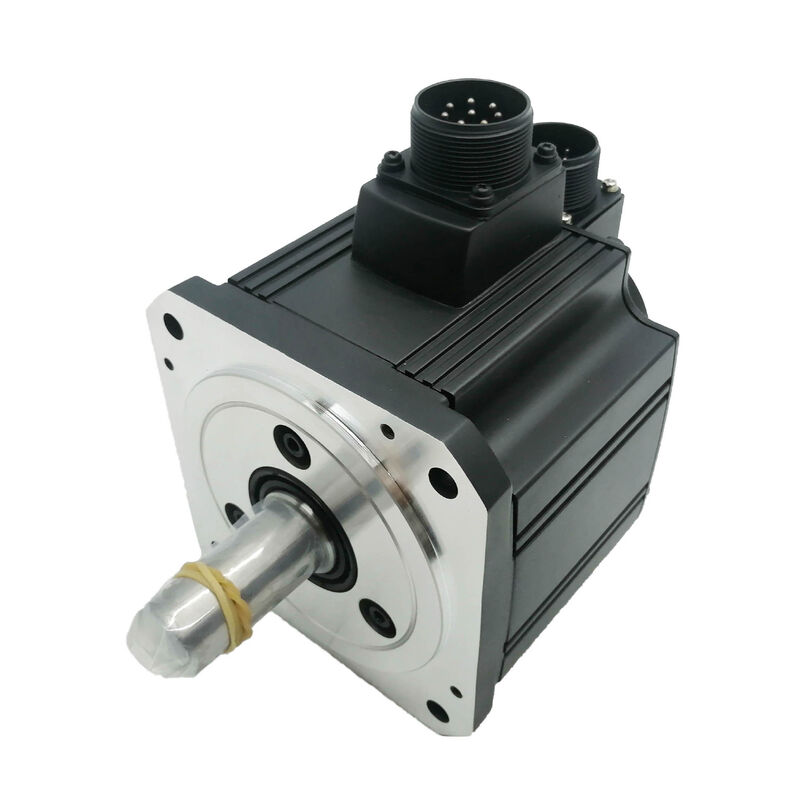

Mitsubishi HC-SFS702 AC Servo Motor 7kW 33.4 نيم 2000 دورة في الدقيقة 17-Bit Absolute Encoder مهر الزيت IP65 MELSERVO J2S

المواصفات

أكبر محرك في عائلة HC-SFS 200 فولت

سبعة كيلوواط، ثلاثة وثلاثون نقطة أربعة نيوتون متر من عزم دوران مستمر.100 نيمترثلاث مرات من القيمة الاسمية متاحة لفترة فترة التسارع. HC-SFS702 هو أعلى عضو في سلسلة HC-SFS 200V من Mitsubishi ،المحرك الذي يجلس في الجزء العلوي من تشكيلة J2S المتوسطة قبل أن ينتقل التطبيق إلى فئة HA-LFS الثقيلة أو فولتاج إمدادات 400 فولت.

بالنسبة لمصنعي الآلات، هذا الموقع في تسلسل المنتجات له معنى ملموس: HC-SFS702 هو الحل عندما يكون الحمل المحوري ثقيلًا جدًا لمحرك 5 كيلوواط ويجب أن يبقى النظام على 200 فولت AC.محاور التغذية الرئيسية لمراكز التصنيع CNC الكبيرة، المفاصل الروبوتية ذات الحمل الثقيل، محركات الطاولة الدوارة الكبيرة، ومحاور معالجة المواد الكبيرة كلها تقع في هذه النافذة القوية.المحرك يتعامل معهم على نفس منصة MELSERVO J2S نفس عائلة مكبرات MR-J2Sنفس واجهة الترميز، نفس برنامج إعداد MR Configurator مثل كل محرك HC-SFS آخر في النظام.

33.4 Nm متواصلة، 100 Nm الذروة: ما الذي يعنيه ذلك في الحمل

أرقام عزم الدوران الاسمي تصف القدرة في الحالة الثابتة ما يمكن للمحرك أن يدعم باستمرار دون تجاوز حدود الحرارة.33.4 نيمعند 2000 دورة في الدقيقة هي عزم الدوران المتاح طوال مرور القطع على محور الطحن ، طوال ضربة التغذية على الصحافة ، طوال دورة التوتر التلفي على محرك شبكة كبيرة.

الـذروة 100 Nmيتوفر لفترة قصيرة من حركة التسارع هو ما يسمح للحمولات الثقيلة للوصول إلى السرعة المستهدفة بسرعة على الرغم من جودتها.طاولة دوارة كبيرة أو عربة كرات المسمار الثقيلة يقدم inertia كبيرة التي يجب التغلب عليها في بداية كل حركةمساحة رأس عزم الدوران من ثلاثة إلى واحد أعلاه تعطي مكبر MR-J2S السلطة لتسريع تلك الأحمال بقوة دون تشغيل المحرك في حالة التيار الزائد.

تصميم HC-SFS ذو الحصانة المتوسطة يدعم عمداً نطاقًا أوسع من نسب حصانة الحمل من محركات الحصانة المنخفضة ذات الطاقة المكافئة.حيث تكون الأحمال المتصلة ثقيلة عادةً ولديها inertia ذاتية كبيرة، هذه الخصائص ليست عرضية، وهذا هو السبب في أن هذه الفئة من المحركات تم تحديدها لمحاور آلات كبيرة بدلا من بديل منخفض الحصانة بنفس مستوى الطاقة.

ختم الزيت و IP65: مصمم لخدمة الأدوات الآلية

سفن HC-SFS702 مع مصنع مجهزةغطاء الزيتفي عمود نهاية القيادة وجسد المحرك 176×176ملم معتمد على IP65في 7 كيلوواط، هذا المحرك يذهب إلى أدوات آلة كبيرة مركز التصنيع الأفقي، محولات CNC الشكل الكبير، آلات طحن ثقيلة. تلك البيئات لديها المبرد في الضغط، رش رقائق معدنية،و ضباب المزلقات ثابت طوال يوم العمل.

سدادة الزيت تغلق نقطة دخول التلوث الأساسية: الفجوة الحلزونية بين العمود الدوارضباب التبريد الدقيق والجسيمات تعمل تدريجيا طريقها إلى تجويف الوعاء وتشفير المنازل على مدى عمر العمل للمحركمع وضع الختم في مكانه، هذا المسار مغلق

ويتمثل الحجرة IP65 في أن جسم المحرك مضاد للغبار بالكامل ويتحمل صاروخ المياه المباشر من أي اتجاههذه الميزتين تسمح لجهاز HC-SFS702 بالتركيب مباشرة على هيكل الآلة في منطقة العمل دون أغطية حماية إضافيةهذه هي المواصفات القياسية لميتسوبيشي لهذا المحرك في تطبيقات الأدوات

الرمز المطلق: 131,072 ppr، الموقف المحافظ عليه عند انخفاض الطاقة

يقرأ المشفر المدمج 17-بيت موقع عمود المحرك في 131,072 عددًا لكل دورة ويقوم بنقل هذه البيانات إلى مكبر MR-J2S عبر رابط تشفير سريال عالي السرعة من Mitsubishi.كجهاز مطلق، فإنه يحافظ على سجل الموقف الكاملبطارية احتياطية A6BATيتم تثبيتها في مكبر الصوت

والنتيجة التشغيلية هي أن الآلة تعرف مكان كل محور في اللحظة التي يتم فيها استخدام الطاقةلا توجد إدارة يدوية دقيقة لمحور 7 كيلوواط من خلال تسلسل عودة مرجعي مع أحمال ثقيلة وخلل كبيرالتشغيل فوري: يقرأ جهاز التحكم الموقف الحالي، ويقارن مع الموقف الأخير المطلوب، ويبدأ العمل الطبيعي.

بالنسبة للكواصات الكبيرة على وجه التحديد، القضاء على أهمية وقت التوجيه.محور تغذية 7 كيلوواط على مركز التصنيع لا يقع بنفس الطريقة التي يقوم بها محور مساعد صغير، مسافات السفر الكبيرة المحتملة، وإدارة السرعة بعناية.بطارية مدعومة الحالة المطلقة إزالة هذا التسلسل يمثل وقت التشغيل الحقيقي استرد خلال حياة تشغيل الجهاز.

مكبرات التوافق: MR-J2S-700A و MR-J2S-700B

HC-SFS702 أزواج معMR-J2S-700AوMR-J2S-700B- أعضاء عائلة مكبرات MELSERVO J2S بقدرة 7 كيلوواط. يتضمن كلا المكبرات تبريد التهوية القسرية (مروحة مدمجة) ، والفرامل الديناميكية ومجموعة حماية J2S الكاملة:إيقاف التيار الزائد، حماية الإفراط في الجهد التجديدي، الإفراط في الحرارة الإلكترونية، حماية خطأ مكيف، حماية الإفراط في السرعة، وحماية الفشل الزائد.

MR-J2S-700Aهي الإصدار العام من الواجهة، وهي تقبل أوامر القطارات النبضية (تفاضلية تصل إلى 500 كيلوبتر في الساعة، 200 كيلوبتر في الساعة مع جمع مفتوح) للتحكم في الموقف،ومدخلات الجهد التناظرية لوضعيات التحكم في السرعة والدورانتتم إمكانية التبديل بين وضع/سرعة، سرعة/عزم الدوران، وعزم الدوران/موقف خلال التشغيل عن طريق إشارة الإدخال/الإخراج.منافذ الاتصال المتسلسلة RS-232C و RS-422 تدعم برنامج MR Configurator لإعداد المعلمات، ضبط تلقائي، ومراقبة أوسيلوسكوب من جهاز كمبيوتر ويندوز.

MR-J2S-700Bيتصل بشبكة SSCNET المتسلسلة ، ويربط المضخم بجهاز التحكم في الحركة من سلسلة Mitsubishi A و Q-series (Q172D ، Q173D ، A172SHCPUN) عبر الحافلة المزامنة عالية السرعة. في أنظمة SSCNET ،جميع المحاور المتصلة تتلقى أوامر الموقع في وقت واحد في كل دورة اتصال، مما يتيح مزامنة حقيقية متعددة المحاور ‬ التداخل ، التروس الإلكترونية ، والتحكم المنسق في التغذية ‬ عبر جميع محاور الآلة دون تغير في توقيت المحور.

بالنسبة لمراكز التصنيع الكبيرة والآلات الصناعية متعددة المحاور ، فإن مكبر SSCNET من النوع B هو الخيار النموذجي.النوع A مع الجهاز الجهازي أو واجهة التناظرية هو المسار القياسي.

حيث يتم تحديد HC-SFS702

محاور التغذية الرئيسية لمراكز التصنيع الحاسوبيةمحاور التغذية X و Y و Z في مراكز التصنيع الأفقية والعمودية الكبيرة ، حيث تتطلب قوى القطع و كتلة الطاولة قوة القيادة 5 7 كيلوواط لعمق كامل ،إزالة المواد في عرض كامل بمعدلات تغذية مبرمجة.

محركات الطاولات الدوارة والحمولات الثقيلة- أجهزة تغيير البليتات و الطاولات الدوارة لحمل العمل في مراكز التصنيع الكبيرة حيث يحدد الجمع بين كتلة الأجهزة الثقيلة ووقت دورة سريع متطلبات القيادة.العزم الدوالي القصوى من 100 Nm من HC-SFS702 يتعامل مع جاذبية نظام حاويات محمل.

محاور تغذية للدراجات الحاسوبية ذات الشكل الكبير- محركات الحمل والزحف العرضي في مراكز الدوران ذات القطر الكبير حيث قوى القطع على قطع القطع الثقيلة بمعدلات تغذية عدوانية تحمل المحور باستمرار عند عزم الدوران القياسي أو بالقرب منه.

محركات المفاصل الرئيسية للروبوت الصناعي- مفاصل الكتف والمرفق على الروبوتات الصناعية ذات الحمولة المنخفضة إلى الكبيرة ، حيث يحدد مزيج من 7 كيلوواط من الطاقة ، وتصميم الحصانة المتوسطة ، وتكامل منصة J2S المواصفات.

أنظمة معالجة المواد الثقيلة وتغذية الصحافة- معالجة الملفات، محركات المباشرة، ومحاور تغذية الصحافة في معدات تشكيل المعادن حيث يكون التغذية عالية القوة والسرعة المنظمة هي الوظيفة الأساسية.

نظرة عامة على HC-SFS702

جميع أنواع HC-SFS702 تتشارك في 7 كيلوواط من الطاقة ، و 33.4 نسمة عزم الدوران ، و 100 نسمة عزم الدوران القصوى ، و 17 بت رمز ، و ختم الزيت ، و IP65 ، و 176 × 176 مم:

HC-SFS702 (هذه القائمة) هي التكوين القياسي للعمود المستقيم ، بدون مكابح صحيح للمحاور الأفقية ، الأحمال المتوازنة ،والتطبيقات التي يتعامل فيها الفرامل الديناميكية للخدمة مع التباطؤ دون الحاجة إلى عقدة العمود الميكانيكيةبالنسبة للمحاور الرأسية أو الآليات المحملة بالجاذبية ، ينطبق على نوع الفرامل B.

الأسئلة الشائعة

السؤال 1: أي مكبر خدمة متوافق مع HC-SFS702؟

HC-SFS702 يتطلبMR-J2S-700A(واجهة التحكم بالقطار التناظري/النبض) أوMR-J2S-700B(SSCNET واجهة الشبكة المتسلسلة). كلاهما مكبرات MELSERVO J2S بمعدل 7kW مع تبريد التهوية القسرية والكبح الديناميكي المدمج.الاختلاف A هو الصحيح لأنظمة CNC قائمة على PLC أو مستقلة؛ يتم دمج الاختلاف B في أنظمة تحكم الحركة متعددة المحاور من Mitsubishi SSCNET.متطلبات إمدادات الكهرباء حوالي 10 كيلو فايا يجب أن يكون هذا حسابا في تصميم لوحة الكهرباء الماكينة.

س2: هل يحتفظ جهاز HC-SFS702 ببيانات الموقع المطلق بعد إيقاف تشغيله؟

نعم، عندمابطارية الليثيوم Mitsubishi A6BATيتم تركيبها بشكل صحيح في حامل بطارية مكبر الخدمة. يتم الحفاظ على الموقف المطلق متعدد الدورات خلال أي انقطاع في الطاقة ،تسمح للمحرك بإعادة تشغيل مع جميع مواقع المحور المعروفة على الفوربدون البطارية، يتم فقدان بيانات الموقع عند إيقاف التشغيل ويتطلب إرجاع المرجعية عند التشغيل التالي.المُضخم يصدر إنذارًا منخفضًا للبطارية قبل أن ينخفض الجهد تحت عتبة التشغيل.

السؤال الثالث: تُدرج سلسلة HC-SFS على أنها قد أوقفت الإنتاج هل ما زال HC-SFS702 متوفرًا كجزء بديل؟

الوحدات الجديدة في الصندوق HC-SFS702 لا تزال متاحة من خلال موزعي قطع الغيار الآلية الصناعية لصيانة منشآت MELSERVO J2S الحالية.لا تتطلب أي تغييرات في المضخم أو تعديلات في المعلمات هو متوافق مع مكبر MR-J2S-700A أو 700B الحالي والكابلاتبالنسبة لتصميمات الآلات الجديدة، فإن ما يعادلها شركة Mitsubishi الحالية في فئة 7kW / 2000 دورة في الدقيقة هوHG-SR702(سلسلة MELSERVO J4) ، والتي تتطلب مكبرات J4 وكابلات تشفير مختلفة.

السؤال 4: ما هي أقصى نسبة تعاطف الحمل المسموح بها لجهاز HC-SFS702?

توضح وثائق MELSERVO J2S من Mitsubishi نسبة الحمل الموصى بها إلى inertia المحرك15 مرة أو أقللسلسلة HC-SFS المتوسطة الحركة عند هذا المستوى من الطاقة. يتضمن مكبر MR-J2S-700A / B ضبطًا تلقائيًا في الوقت الفعلي يعدل إعدادات مكاسب إلى الحمل المتصل ضمن هذا النطاق.الحملات التي تتجاوز النسبة الموصى بها ممكنة ولكن تتطلب التشاور مع هندسة تطبيقات Mitsubishi، حيث لا يمكن ضمان استقرار حلقة الخدمة بواسطة وظيفة ضبط التلقائي وحدها.

السؤال 5: هل يمكن استخدام HC-SFS702 مع مصدر طاقة 400 فولت؟

لا، الـ (إتش سي-إس إف إس 702)فئة 200 فولت ACمحرك، مقيّم لتزويد ثلاثي المراحل بـ 200~230 فولت. Mitsubishi offers separate 400V-class variants of the HC-SFS 7kW motor for 380–480V supply applications — these are distinct part numbers and are not electrically interchangeable with the 200V HC-SFS702تأكد دائماً من فئة فولتاج الإمداد قبل الطلب
