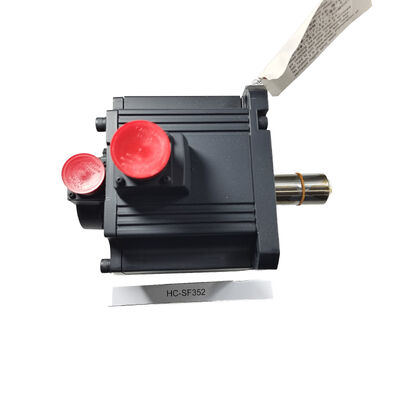

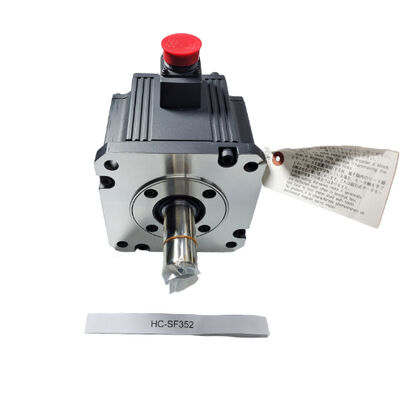

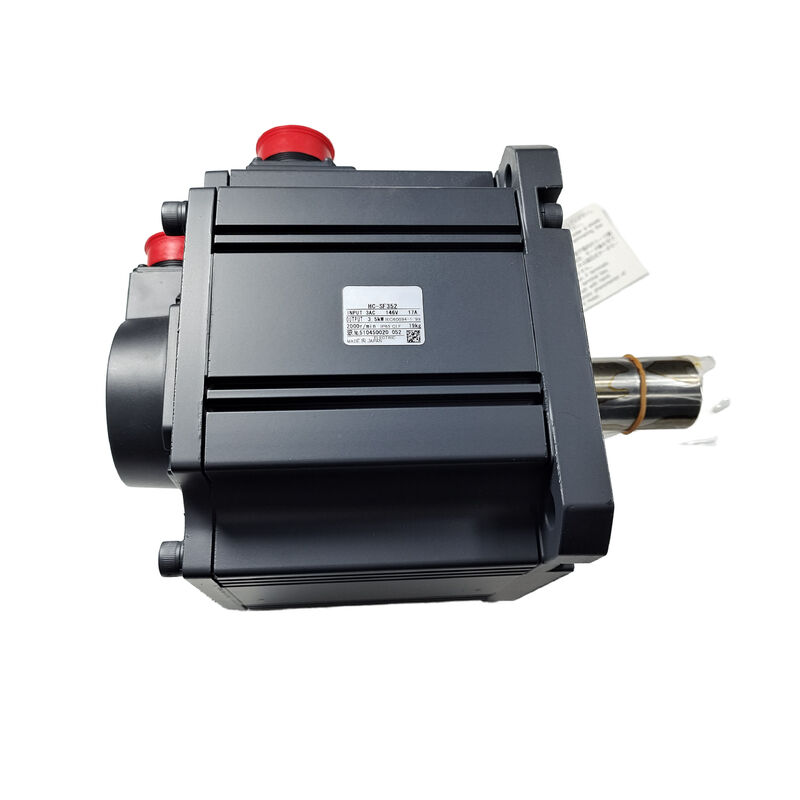

Mitsubishi HC-SF352 (HCSF352) — محرك سيرفو تيار متردد 3.5 كيلو واط، عمود مستقيم، بدون فرامل، 2000 دورة في الدقيقة، سلسلة MELSERVO J2

نظرة عامة على المنتج

رقم القطعة: HC-SF352

تم البحث عنه أيضًا باسم: HCSF352, HC SF 352, HC-SF-352 السلسلة: Mitsubishi MELSERVO HC-SF (الجيل الثاني من J2)

التصنيف: محرك سيرفو تيار متردد بدون فرشاة متوسط القصور الذاتي — 3.5 كيلو واط، فئة 200 فولت، 2000 دورة في الدقيقة، عمود مستقيم، بدون فرامل

وضع HC-SF352 في السياق

قبل الخوض في المواصفات، هناك تمييز واحد يستحق التوضيح بشكل صريح لأنه يؤثر بشكل مباشر على اختيار المضخم. ينتمي محرك HC-SF352 إلى منصة J2 (الجيل الأول من MELSERVO)، وليس J2-Super. المشفر الخاص به هو 14 بت — 16,384 موضعًا لكل دورة — وهو متوافق مع كل من المضخمات الأصلية MR-J2-350 والمضخمات الأحدث MR-J2S-350. يعادل J2-Super محرك HC-SFS352، والذي يحمل مشفرًا بدقة 17 بت ويتطلب مضخم MR-J2S حصريًا.

هذا التمييز مهم في حالتين عمليتين. أولاً، عند البحث عن بديل لآلة موجودة: معرفة الجيل الذي صُممت الآلة حوله تحدد المحرك المناسب. سيقوم مضخم MR-J2-350 بتشغيل HC-SF352 بشكل صحيح؛ لن يقبل بروتوكول 17 بت الخاص بـ HC-SFS352. ثانيًا، عند تقييم ما إذا كان محرك مستعمل أو فائض مناسبًا: محركا HC-SF352 و HC-SFS352 قابلان للتبديل ميكانيكيًا — نفس الشفة، نفس أبعاد العمود — ولكنهما كهربائيًا يخدمان أجيالًا مختلفة من المضخمات.

مع توضيح ذلك: محرك HC-SF352 هو محرك سيرفو بقوة 3.5 كيلو واط، وسرعة 2000 دورة في الدقيقة، ومتوسط القصور الذاتي، مصنف عند 16.7 نيوتن متر عزم دوران مستمر و 50.1 نيوتن متر ذروة، على شفة 176 × 176 مم مع حماية IP65 وعمود مستقيم بدون فرامل كهرومغناطيسية.

المواصفات الفنية

3.5 كيلو واط عند 2000 دورة في الدقيقة: قصة العزم

ستة عشر فاصلة سبعة نيوتن متر من عزم الدوران المستمر. عند 2000 دورة في الدقيقة، هذه قوة مستدامة كبيرة لمحاور السيرفو الصناعية — كافية لقيادة طاولات براغي كروية ثقيلة في مراكز التشغيل الآلي CNC الكبيرة، والحفاظ على شد ثابت على آلات اللف الصناعية التي تتعامل مع ركائز ثقيلة، وتشغيل عمود الإدخال لخفض تروس دودي على محدد موضع دوار ثقيل، أو الحفاظ على قوة التغذية على مكبس أو آلة تشكيل تعمل بالسيرفو عبر دورة إنتاج كاملة.

ذروة 50.1 نيوتن متر — ثلاثة أضعاف التصنيف المستمر — تدخل حيز التنفيذ أثناء مراحل التسارع والتباطؤ لدورات تحديد المواقع. بالنسبة لمحور ثقيل يقوم بتحركات سريعة من نقطة إلى نقطة، فإن عزم الذروة يدفع منحدر السرعة بقوة، مما يجعل مرحلة التسارع أعلى بكثير من العزم المقنن مع الحفاظ على الميزانية الحرارية سليمة لأن تلك العابرات قصيرة نسبيًا مقارنة بمرحلة السرعة المستقرة. نسبة الذروة إلى المستمر 3:1 هذه هي القاعدة في جيل J2 عبر عائلة HC-SF بسرعة 2000 دورة في الدقيقة، وهي ما يسمح لمحرك مصنف بعزم دوران مستمر معين بتنفيذ دورات تحديد مواقع سريعة دون الحاجة إلى زيادة الحجم بالنسبة لمتطلبات الحمل المستدام.

ملاحظة واحدة حول التحجيم تستحق التوضيح: على المحاور الرأسية ذات الأحمال غير المتوازنة، توصي وثائق Mitsubishi باستمرار بالحفاظ على مكون عزم الجاذبية المستدام عند 70% أو أقل من العزم المستمر المقنن. عند 16.7 نيوتن متر مقنن، يبلغ هذا السقف حوالي 11.7 نيوتن متر من حمل الجاذبية المستدام. المحاور التي تقترب من هذا الرقم أو تتجاوزه تحتاج إما إلى موازنة أو محرك بعزم دوران مستمر أعلى.

HC-SF مقابل HC-SFS: مسألة 14 بت

أهم شيء يجب الحصول عليه بشكل صحيح عند شراء أو استبدال HC-SF352 هو جيل المشفر، وهو يعود إلى سؤال عملي واحد: ما هو المضخم الذي تعمل به الآلة؟

HC-SF352 (14 بت، 16,384 بكسل/دورة) — متوافق مع MR-J2-350 (الجيل الأول) و MR-J2S-350 (J2-Super). يعمل هذا المحرك مع كلا الجيلين لأن Mitsubishi صممت مضخمات J2-Super لتظل متوافقة مع الإصدارات السابقة لمحركات J2.

HC-SFS352 (17 بت، 131,072 بكسل/دورة) — J2-Super فقط. يتطلب هذا المحرك مضخم MR-J2S-350 ولن يتواصل مع مضخم MR-J2-350 الأصلي.

النتيجة لعمليات البحث عن البدائل: آلة تعمل بمضخم MR-J2-350 تحتاج إلى HC-SF352، وليس HC-SFS352. سيؤدي تثبيت متغير SFS على مضخم MR-J2-350 إلى حدوث خطأ في اتصال المشفر عند بدء التشغيل. على العكس من ذلك، إذا كانت الآلة تعمل بالفعل بمضخم MR-J2S-350، فسيعمل أي من المحركين — ولكن HC-SFS352 يوفر دقة مشفر أعلى (131,072 مقابل 16,384 بكسل/دورة) وهو الخيار المفضل للآلات التي تستفيد فيها دقة تحديد المواقع من تغذية أدق.

الأبعاد الميكانيكية لكلا المحركين متطابقة: نفس الشفة 176 × 176 مم، نفس قطر العمود، نفس واجهة التركيب. يتم تحديد الاختيار بالكامل بواسطة جيل المضخم على الآلة.

عمود مستقيم: تصميم الوصلة عند 3.5 كيلو واط

العمود المستقيم بدون مجرى مفتاح هو نقطة البداية القياسية لتصميم وصلة محرك السيرفو، وعند 3.5 كيلو واط مع عزم ذروة 50.1 نيوتن متر، فإن اختيار الوصلة يستحق اهتمامًا متعمدًا.

الرقم الحاسم لاختيار الوصلة هو عزم الذروة، وليس العزم المستمر المقنن. الوصلة أو المحور المصمم على أساس الرقم 16.7 نيوتن متر المقنن سيكون صغيرًا جدًا أثناء كل دورة تسارع تقترب من عزم الذروة. الممارسة القياسية في هذه السعة هي استخدام عزم الذروة كخط أساس للتحجيم، ثم تطبيق عامل خدمة مناسب — عادة 1.5 إلى 2 ضعف للتطبيقات ذات الأحمال القصورية والصدمات المعتدلة، أعلى للتطبيقات ذات الصدمات الميكانيكية الكبيرة من تشابك التروس أو إشراك السلسلة.

عند 50.1 نيوتن متر ذروة مع عامل خدمة 2 ضعف، فإن هدف اختيار الوصلة هو 100 نيوتن متر أو أعلى. هذا ضمن نطاق منتجات وصلات السيرفو الصناعية القياسية — وصلات الأكمام، وصلات الأقراص، ووصلات الفك المصنفة لهذا النطاق العزم هي عناصر في الكتالوج من كبار مصنعي الوصلات. قطر عمود محرك الإطار 176 × 176 مم أكبر من المحركات المدمجة، مما يعني قدرة تجويف أعلى لتصاميم المحاور القياسية وإجهادًا أقل بشكل عام عند واجهة العمود والمحور.

للتطبيقات التي تتطلب فيها المكونات المدفوعة — ترس، أو بكرة مسننة، أو بكرة — تجويفًا مزودًا بمفتاح، فإن HC-SF352K (عمود مزود بمفتاح، بدون فرامل) يستخدم نفس المضخم ويوفر أداءً كهربائيًا متطابقًا. المتغيران قابلان للتبديل من منظور المضخم.

تذكير بتركيب المحور في هذا الحجم من الإطار. الفتحة الملولبة في نهاية العمود على محركات 176 × 176 مم موجودة لغرض محدد: استخدم مسمار سحب لسحب محور الوصلة محوريًا على العمود بدلاً من الضغط عليه أو ضربه. أحمال الصدمات المحورية أثناء تركيب المحور تنتقل عبر العمود إلى قرص المشفر والبطانة الخلفية، والضرر الناتج — عادة تدهور طفيف في بطانة المشفر — يميل إلى الظهور بعد أسابيع كأخطاء مشفر متقطعة تحت الاهتزاز بدلاً من الظهور فورًا. استخدام طريقة مسمار السحب يستغرق لحظات أطول ويمنع المشكلة تمامًا.

بدون فرامل: تقييم التطبيق

محرك HC-SF352 لا يحتوي على فرامل كهرومغناطيسية. عند السكون، يتم الحفاظ على موضع المحور بواسطة قفل السيرفو الخاص بالمضخم — تظل حلقة تحديد المواقع نشطة، ويراقب المشفر باستمرار زاوية العمود، ويوفر المضخم التيار اللازم للحفاظ على خطأ تتبع صفري.

بالنسبة للمحاور الأفقية والآليات المتوازنة، يكون هذا موثوقًا ودقيقًا وعمليًا وخاليًا من الصيانة. لا توجد مرحل للفحص، ولا قرص فرامل لقياس التآكل، ولا دائرة 24 فولت للصيانة، ولا تسلسل تداخل MBR يضيف منطقًا إلى برنامج PLC. على آلة تكون فيها معظم محاور السيرفو أفقية، فإن تكوين عدم وجود فرامل هو الخيار النظيف.

يتغير الوضع عندما يكون للمحور مكون حمل جاذبية. نطاق سعة 3.5 كيلو واط شائع في محاور Z لمراكز التشغيل الآلي CNC الكبيرة، والبوابات التي تتحرك رأسيًا، وآليات الرفع التي تعمل بالسيرفو، ومحركات التغذية المائلة — جميع التطبيقات التي يكون فيها للحمل وزن يعمل في اتجاه دوران العمود عندما ينخفض تيار السيرفو إلى الصفر. في تلك الحالات، الفرامل الميكانيكية ليست اختيارية. محركا HC-SF352B (عمود مستقيم، فرامل تعمل بالزنبرك) أو HC-SF352BK (عمود مزود بمفتاح، فرامل) هما الخياران الصحيحان.

إذا كان السؤال لمحور معين غير واضح حقًا — "هل هذا المحور أفقي بما يكفي بحيث يكون قفل السيرفو كافيًا؟" — فإن الإجابة المحافظة والصحيحة هي تحديد الفرامل. إزالة فرامل غير ضرورية تكلف بعض البساطة الميكانيكية؛ إغفال فرامل ضرورية على محور رأسي محمل بالجاذبية يخلق خطرًا.

المضخمات المتوافقة

محرك HC-SF352 متوافق مع مضخم الجيل الأول MR-J2-350 ومجموعة كاملة من مضخمات J2-Super MR-J2S-350.

MR-J2-350A — واجهة عامة الغرض من الجيل الأول. مدخلات نبضات وأوامر تناظرية. تحكم في الموضع والسرعة والعزم. المضخم الأصلي المقترن للآلات المبنية حول HC-SF352 خلال عصر منصة J2. لا يزال قيد الخدمة في العديد من أدوات الآلات القديمة.

MR-J2S-350A — واجهة عامة الغرض من J2-Super. أوامر نبضات وتناظرية، جميع أوضاع التحكم، RS-232C لـ MR Configurator. المضخم المفضل للتركيبات الجديدة التي تستخدم HC-SF352، ويوفر ضبطًا تلقائيًا في الوقت الفعلي، وقمع اهتزاز تكيفي، وأداء سيرفو محسّن مقارنة بالجيل الأول MR-J2.

MR-J2S-350B — واجهة ناقل SSCNET من J2-Super. يتصل بوحدات تحكم الحركة من سلسلة A وسلسلة Q من Mitsubishi عبر رابط تسلسلي SSCNET بالألياف الضوئية. جميع أوامر المحور والتغذية الراجعة تنتقل عبر الشبكة. مطلوب للحركة متعددة المحاور المنسقة تحت وحدة تحكم حركة Mitsubishi.

MR-J2S-350CP — J2-Super مع تحديد مواضع مدمج. ما يصل إلى 31 موضعًا في جدول النقاط، يتم تنشيطها بواسطة أمر I/O أو CC-Link. تحديد مواضع مستقل بدون وحدة تحكم حركة منفصلة.

محرك HC-SF352 غير متوافق مع مضخمات MR-J3 أو MR-J4 بدون مجموعة أدوات تحديث. للآلات التي يتم ترقيتها إلى منصات سيرفو Mitsubishi من الأجيال الأحدث، يتطلب كل من المحرك والمضخم الاستبدال كمجموعة متطابقة.

عائلة HC-SF بسرعة 2000 دورة في الدقيقة — منظور السعة

محرك HC-SF352 هو نقطة المنتصف في نطاق الإطار 176 × 176 مم — فوق HC-SF202 (2 كيلو واط) وتحت HC-SF502 (5 كيلو واط). يمكن للآلات المصممة حول هذه الشفة استيعاب الثلاثة جميعًا دون أي تعديل ميكانيكي. خطوة العزم من HC-SF202 (9.55 نيوتن متر) إلى HC-SF352 (16.7 نيوتن متر) تبلغ حوالي 75% — هامش كبير إذا كان المحور يعمل بالقرب من حد وحدة 2 كيلو واط في ظل ظروف الإنتاج المستمرة.

كل موديل في عائلة HC-SF بسرعة 2000 دورة في الدقيقة متاح في أربعة متغيرات للعمود والفرامل: عمود مستقيم (بدون لاحقة)، عمود مستقيم مع فرامل (B)، عمود مزود بمفتاح (K)، وعمود مزود بمفتاح مع فرامل (BK). اقتران المضخم هو نفسه ضمن كل مجموعة سعة بغض النظر عن تكوين العمود أو الفرامل.

التطبيقات النموذجية

محاور تغذية مراكز التشغيل الآلي CNC. محاور تغذية X و Y و Z الرئيسية في مراكز التشغيل الآلي الأفقية والرأسية التي تتعامل مع كتل طاولات متوسطة إلى كبيرة. يحافظ عزم الدوران المستمر البالغ 16.7 نيوتن متر على أحمال الطاولات الثقيلة بمعدلات تغذية الإنتاج دون دفع المحرك إلى منطقة الحمل الزائد؛ تدير ذروة 50.1 نيوتن متر تسارع الحركة السريعة بكفاءة.

آلات القطع والتوجيه الكبيرة. محاور بوابات تعمل بالسيرفو على طاولات القطع بالبلازما، وأنظمة تحديد مواضع نافثات الماء، وآلات التوجيه الكبيرة حيث تتطلب كتلة البوابة وسرعة الحركة المطلوبة معًا 3.5 كيلو واط عند هذا المزيج من السرعة والعزم. اقتران العمود المستقيم بأحزمة التوقيت أو محركات الرف والترس.

محركات اللف وفك اللف الصناعية. محطات لف التحكم في الشد على خطوط تحويل الورق والفيلم والرقائق حيث يعمل المحرك في وضع التحكم في العزم للحفاظ على شد ثابت للويب مع تغير قطر اللفة. يغطي العزم المستمر البالغ 16.7 نيوتن متر عند 2000 دورة في الدقيقة متطلبات محطات اللف متوسطة المدى مع هامش عزم مناسب عبر نطاق قطر اللفة العامل.

محاور تغذية المكابس وآلات الختم التي تعمل بالسيرفو. محاور تغذية المواد في المكابس ذات القوالب التقدمية، ومستقيمات تغذية الملفات، ومكابس القطع الدقيق حيث يلزم تغذية دقيقة وعالية السرعة تحت قوة تغذية كبيرة عند كل شوط للمكبس. تتعامل ذروة 50.1 نيوتن متر مع عابر القوة في بداية كل شوط تغذية.

محركات تحديد المواقع الدوارة وخطوط النقل. محركات طاولات تحديد المواقع الدوارة المخفضة بالتروس ومحاور نقل النقل التي تعمل بالسيرفو في خطوط التجميع والتشغيل الآلي. تتعامل سعة 3.5 كيلو واط مع آليات تحديد المواقع متوسطة الوزن مع أداء تسارع جيد؛ المشفر 14 بت، على الرغم من أنه أقل دقة من وحدات J2-Super، إلا أنه كافٍ لمعظم متطلبات دقة تحديد المواقع.

أسئلة متكررة

س1: هل يمكن استخدام HC-SF352 مع مضخم MR-J2S-350، أم أنه يتطلب MR-J2-350 الأقدم؟

يعمل HC-SF352 مع كلا الجيلين. صممت Mitsubishi مضخمات J2-Super (MR-J2S) للحفاظ على التوافق مع الإصدارات السابقة لمحركات J2. يتم دعم المشفر 14 بت الخاص بـ HC-SF352 بالكامل بواسطة MR-J2S-350A و B و CP. في الواقع، يعتبر اقتران HC-SF352 بمضخم MR-J2S-350 مفضلاً بشكل عام على استخدام MR-J2-350 الأقدم، لأن مضخم J2-Super يوفر ضبطًا تلقائيًا أفضل، وقمع اهتزاز تكيفي، وأداء سيرفو عام محسّن.

س2: ما هو الفرق بين HC-SF352 و HC-SFS352؟

ميكانيكيًا، هما متطابقان — نفس الشفة 176 × 176 مم، نفس قطر العمود، نفس أبعاد التركيب، نفس تصنيف IP65. الفرق هو جيل المشفر. محرك HC-SF352 يحتوي على مشفر 14 بت (16,384 بكسل/دورة) وهو متوافق مع مضخمات MR-J2 و MR-J2S. محرك HC-SFS352 يحتوي على مشفر 17 بت (131,072 بكسل/دورة) ويتطلب مضخم MR-J2S فقط. إذا كانت الآلة تعمل بمضخم MR-J2-350 الأصلي من الجيل الأول، فسيعمل HC-SF352 فقط. إذا كانت الآلة تعمل بمضخم MR-J2S-350، فإن كلا المحركين متوافقان ميكانيكيًا، ولكن HC-SFS352 يوفر دقة مشفر أعلى بحوالي 8 أضعاف.

س3: كيف يرتبط عزم الدوران المستمر البالغ 16.7 نيوتن متر بتصميم محور البرغي الكروي؟

كمرجع عملي: برغي كروي بمسافة 10 مم مع كفاءة معقولة (90%) يتم دفعه بعزم دوران مستمر للمحرك يبلغ 16.7 نيوتن متر يمكنه تحمل حوالي 9.4 كيلو نيوتن من قوة تغذية محورية على الطاولة. هذا يغطي معظم محاور طاولات مراكز التشغيل الآلي المتوسطة إلى الكبيرة بمعدلات تغذية القطع العادية. ذروة 50.1 نيوتن متر تترجم إلى حوالي 28.2 كيلو نيوتن من قوة محورية قصوى أثناء تسارع الحركة السريعة. هذه أرقام من حيث الحجم — تعتمد القيم الفعلية على مسافة البرغي، والكفاءة، والحمل المسبق، والاحتكاك — ولكنها تعطي إحساسًا مفيدًا بما يعنيه 16.7 نيوتن متر مستمر على آلية السيرفو الأكثر شيوعًا.

س4: أين توجد بطارية النسخ الاحتياطي للمشفر المطلق في نظام يستخدم HC-SF352؟

المشفر 14 بت في HC-SF352 يدعم الوضع المطلق. بطارية النسخ الاحتياطي — عادة خلية ليثيوم MR-BAT — توجد في مضخم السيرفو، وليس في المحرك. في MR-J2S-350، يمكن الوصول إلى حامل البطارية في مقدمة المضخم. استبدلها عندما يعرض المضخم إنذار انخفاض البطارية. السماح للبطارية بالتفريغ الكامل يعيد تعيين العداد المطلق ويتطلب دورة عودة مرجعية قبل أن يتمكن المحور من استئناف الإنتاج.

س5: هل لا يزال HC-SF352 متاحًا، وما هو بديل الجيل الحالي؟

تم إيقاف HC-SF352 ولكنه لا يزال متاحًا كمخزون فائض ومجدد من خلال موردي قطع غيار الأتمتة الصناعية. بالنسبة للآلات التي تعمل بمضخمات MR-J2 أو MR-J2S، فإن وحدات HC-SF352 الفائضة هي مسار الاستبدال المباشر. بالنسبة لتصميمات الآلات الجديدة أو ترقيات المنصات، فإن المكافئ من الجيل الحالي هو HG-SR352 (سلسلة MR-J4، 3.5 كيلو واط، 2000 دورة في الدقيقة، مشفر 22 بت، شفة 176 × 176 مم، IP67)، والذي يتطلب مضخم MR-J4-350. الترقية من HC-SF352 إلى HG-SR352 تتطلب استبدال كل من المحرك والمضخم معًا.
