| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | HC-SFS352K |
رقم القطعة: HC-SFS352K
السلسلة: HC-SFS | مضخمات متوافقة: MR-J2S / MR-J3 / MR-J4
3.5 كيلو واط. 2000 دورة في الدقيقة. عمود مفتاحي للتوصيل الميكانيكي المباشر.

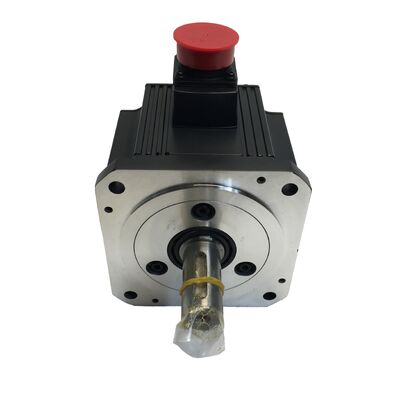

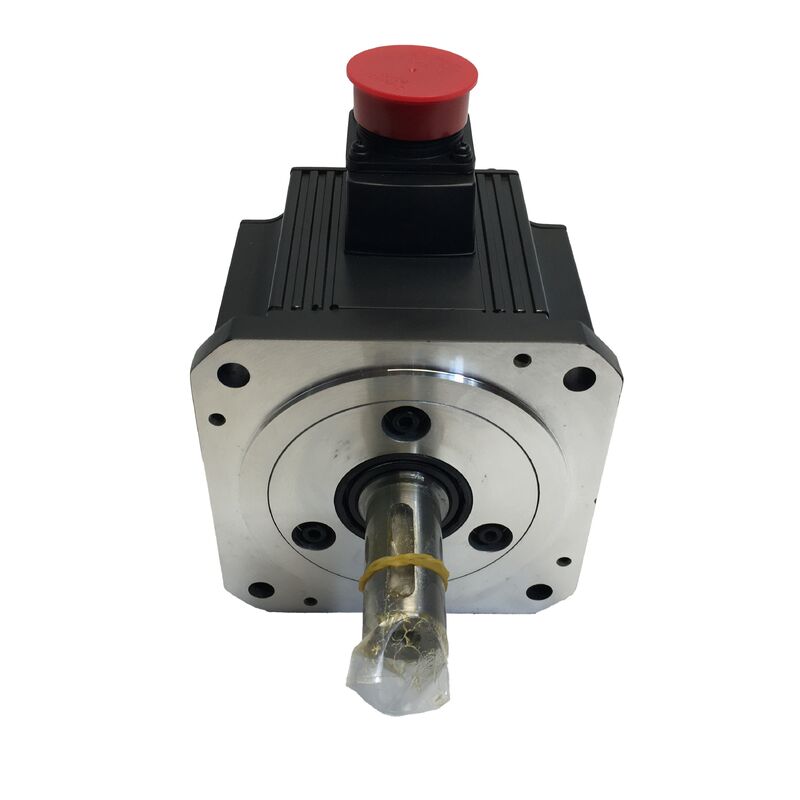

محرك السيرفو AC من ميتسوبيشي HC-SFS352K هو محرك سيرفو AC متوسط المدى يوفر خرجًا مقننًا بقوة 3.5 كيلو واط وعزم دوران مستمر يبلغ 16.7 نيوتن متر عند 2000 دورة في الدقيقة. يختلف تكوين العمود المفتاحي عن الإصدار القياسي ذي العمود المستقيم — حيث يقوم المفتاح المشكل ميكانيكيًا بتثبيت الوصلة أو البكرة أو المسنن على العمود ميكانيكيًا، مما يلغي الانزلاق الدوراني تحت انعكاسات الحمل، أو التحميل بالصدمات، أو التشغيل المستمر بعزم دوران عالٍ.
لتصميمات الآلات التي تعتمد على نقل الطاقة الميكانيكية المباشر بدلاً من الوصلات الاحتكاكية، فإن 352K هو المواصفات الصحيحة من البداية.
| المعلمة | القيمة |
|---|---|
| الخرج المقنن | 3.5 كيلو واط |
| السرعة المقننة | 2000 دورة في الدقيقة |
| عزم الدوران المقنن | 16.7 نيوتن متر |
| عزم الدوران الأقصى | 50.1 نيوتن متر |
| جهد التزويد | 200 فولت تيار متردد |
| تكوين العمود | مفتاحي (مع مجرى مفتاح) |
| نوع المشفر | 17 بت مطلق |
| دقة المشفر | 131,072 بكسل/دورة |
| تصنيف الحماية | IP65 (مانع تسرب العمود) |
| فئة العزل | الفئة F |
| سلسلة الإطار | HC-SFS |
توجد أنواع مختلفة من أعمدة محركات السيرفو لأسباب وجيهة. يناسب العمود المستقيم القياسي التطبيقات التي تستخدم وصلات سيرفو خالية من الارتداد، حيث توفر قوة تثبيت الوصلة انتقالًا كافيًا لعزم الدوران. العمود المفتاحي مخصص لكل شيء آخر — التطبيقات التي يكون فيها عزم الدوران المنقول مرتفعًا بما يكفي، أو انعكاسات الحمل حادة بما يكفي، بحيث لا يكون التثبيت الاحتكاكي البحت حلاً موثوقًا به على المدى الطويل.
عند 3.5 كيلو واط وعزم دوران أقصى يبلغ 50.1 نيوتن متر، يعمل HC-SFS352K على مستوى يكون فيه سلامة العمود إلى الوصلة اعتبارًا هندسيًا حقيقيًا، وليس مجرد إجراء شكلي. يضمن مجرى المفتاح أن المكون المدفوع يتحرك بالضبط عندما يتحرك المحرك — لا يوجد انزلاق دقيق، ولا تآكل تدريجي، ولا حاجة لإعادة ضبط الوصلة بعد التشغيل الأولي.
عمليًا، هذا مهم في:
مشفر 17 بت مطلق — سلامة الموضع دون مساومة. مع 131,072 نبضة لكل دورة واحتفاظ بالموضع المطلق عبر دورات الطاقة، يوفر HC-SFS352K للنظام السيرفو موضع عمود دقيقًا في جميع الأوقات. يتطلب إعادة التشغيل بعد إيقاف الطوارئ أو انقطاع الطاقة عدم وجود تسلسل تحديد الموضع — يلتقط المتحكم بالضبط من حيث توقف المحور.
ختم عمود IP65. تم تصنيف مدخل العمود لمقاومة نفاثات الماء المضغوطة وتسلل الغبار الناعم — مواصفات ذات مغزى في غرف الضغط، وخلايا التشغيل الآلي، وبيئات الإنتاج المجاورة للأغذية حيث يكون التلوث مصدر قلق مستمر بدلاً من حالة استثنائية.
عزل الفئة F. مصمم للتشغيل المستمر عند درجات حرارة لف أعلى من محركات الفئة B، وهذا يضيف هامشًا حراريًا في التطبيقات التي تعمل بدورات عمل مستمرة في خزانات دافئة أو حاويات آلات سيئة التهوية.
توافق المضخم عبر الأجيال. يعمل HC-SFS352K مع عائلات المضخمات MR-J2S و MR-J3 و MR-J4. المرافق التي تدير معدات عبر إصدارات تركيب مختلفة يمكنها الحصول على نوع واحد من المحركات يناسب أجيالًا متعددة من محركات الأقراص في المصنع.
مغذيات الضغط ووحدات التغذية الدوارة — محاور تغذية متوسطة الوزن تنقل عزم الدوران عبر بكرات أو مسننات مفتاحية، حيث تتطلب انعكاسات الحمل في نهاية كل شوط تداخلًا إيجابيًا للعمود.
مراكز التشغيل الآلي CNC — محاور تغذية على الآلات ذات التنسيق الأكبر حيث يوفر 3.5 كيلو واط ملف عزم الدوران والسرعة للقطع في ظل ظروف تحميل رقاقة واقعية.
طاولات دوارة ورؤوس فهرسة — مدفوعة عبر مخفضات تروس بتوصيلات عمود مفتاحي، حيث يجب على المحرك التغلب على الاحتكاك الساكن والقصور الذاتي في بداية كل فهرسة.
محركات النقل والناقلات — أعمدة خطوط ومحركات ناقلات نقل حيث يتصل عمود المحرك مباشرة بمسنن قيادة أو وحدة تروس مخروطية.
أنظمة لف والتحكم في الشد — التطبيقات التي تنظم شد الويب أو المواد تحت حمل متغير، حيث سيؤدي انزلاق العمود بين المحرك وعنصر اللف إلى الإضرار بجودة العملية بشكل مباشر.
يشغل HC-SFS352K شريحة من نطاق HC-SFS تشهد انتشارًا مستمرًا عبر منصات CNC متوسطة الحجم ومعدات الأتمتة المصممة خصيصًا. يمكن أن تمتد أوقات التسليم لأنواع الأعمدة المحددة — وخاصة الإصدار المفتاحي — عندما تنخفض مخزونات التوزيع. تستفيد مرافق الإنتاج وبناة الآلات ذات التركيبات النشطة من وجود وحدة احتياطية في متناول اليد قبل أن يجبر الفشل غير المخطط له على الجدول الزمني.
س 1: ما هو الفرق بين HC-SFS352 و HC-SFS352K؟
ج: يحتوي HC-SFS352 على عمود مستقيم قياسي، يعتمد على قوة تثبيت الوصلة لنقل عزم الدوران. يضيف HC-SFS352K مجرى مفتاح مشكل، مما يوفر قفلًا ميكانيكيًا إيجابيًا بين العمود والمكون المدفوع. اختر متغير K عندما يستخدم التطبيق تروسًا أو مسننات أو بكرات تتطلب اتصالًا مفتاحيًا، أو عندما تجعل انعكاسات الحمل التثبيت الاحتكاكي وحده غير موثوق به.
س 2: ما هي مضخمات السيرفو المتوافقة مع HC-SFS352K؟
ج: HC-SFS352K متوافق مع مضخمات السيرفو من سلسلة Mitsubishi MR-J2S و MR-J3 و MR-J4. قم بتأكيد تطابق الخرج المقنن للمضخم مع مواصفات المحرك 3.5 كيلو واط / 200 فولت قبل التوصيل والتشغيل.
س 3: هل يتضمن HC-SFS352K فرامل كهرومغناطيسية مدمجة؟
ج: لا. HC-SFS352K هو المتغير القياسي بدون فرامل. لتطبيقات المحور الرأسي أو الإعدادات المحملة بالجاذبية التي تتطلب تثبيت الموضع الميكانيكي عند فقدان الطاقة، فإن HC-SFS352BK — فرامل وعمود مفتاحي — هو المواصفات الصحيحة.
س 4: ما هو حجم المفتاح الذي يستخدمه عمود HC-SFS352K؟
ج: يستخدم HC-SFS352K مجرى مفتاح بأبعاد تتوافق مع معايير JIS B 1301 كما هو محدد في رسومات ميتسوبيشي الكهربائية لسلسلة HC-SFS لمحركات السيرفو. ارجع إلى ورقة مواصفات محرك السيرفو الرسمية من Mitsubishi Electric للحصول على الأبعاد الدقيقة لعرض المفتاح وارتفاعه وعمقه قبل تشكيل الوصلة أو المحور المقابل.
س 5: هل يتطلب المشفر 17 بت دعمًا للبطارية للاحتفاظ بالموضع المطلق؟
ج: للتشغيل المطلق أحادي الدورة، لا يلزم وجود بطارية. يتطلب الاحتفاظ بالموضع المطلق متعدد الدورات — تتبع الموضع عبر دورات عمود كاملة متعددة عبر دورة طاقة — بطارية على جانب المضخم. هذا مطلب على مستوى المضخم وينطبق بغض النظر عن نوع محرك HC-SFS المستخدم.
