| مكان المنشأ | اليابان |
| اسم العلامة التجارية | MITSUBISHI |
| إصدار الشهادات | CE ROHS |
| رقم الموديل | ها-FF33C-S5 |

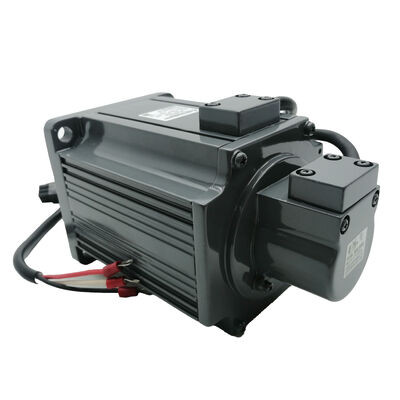

رقم الجزء:HA-FF33C-S5
أيضاً بحثت عن:HAFF33CS5 ، HA FF 33C S5 ، HA-FF33C S5
المسلسل:شركة Mitsubishi MELSERVO HA-FF (حركة عجلة منخفضة، سعة صغيرة)
التصنيف:محرك سيرفو AC بدون فرشاة منخفض الحثالة 300 واط ، فئة 200 فولت ، 3000 دورة في الدقيقة ، مرفق المدفع ، مواصفات خاصة
تمثل سلسلة Mitsubishi HA-FF جيلًا سابقًا من محركات MELSERVO ذات السعة الصغيرة ٪ الوحدات المدمجة منخفضة الحركة التي تغطي نطاق 50W إلى 600W ، وجميعها معدل 3000 دورة في الدقيقة. داخل هذه العائلة ،الـHA-FF33هو ممثل 300 واط ، مع عزم دوران اسمي 2.9 Nm ، والفلانج قطره 70 ملم ، ودرجة حماية IP54.
ما الذي يفصل بينHA-FF33C-S5من القاعدة HA-FF33 هناك اثنين من المعينينات المحددة التي تحدد هويتها المادية والتكوينية.
الـجفي رقم الجزء يشير إلىربط الطاقة من نوع المدفع (طراز MS)، استبدال مخرجات الأسلاك الرصاصية من النوع القياسي للمحرك.
The power phases connect through a circular military-style connector rather than pigtail leads — a meaningful difference when the motor lives inside a machine where connector engagement and disengagement is a regular maintenance task.
الـ-S5هوالمواصفات الخاصة للمصنعالتسمية ، التي تشير إلى تعديل محدد من المعيار عادة تغيير طول العمود ، ترتيب الكابل المحدد ، تعديل المشفر ، أو متطلبات تجميع OEM.لا تزال معايير أداء المحرك نفسها تلك التي من منصة HA-FF33 الأساسية.
لأغراض المشتريات والصيانة، الرقم الكامل للجزء الدقيقHA-FF33C-S5يجب أن تستخدم دون استبدال.
جزء HA-FF33B-S5 أو HA-FF33C بدون اللاحظة S5 هو جزء مادي مختلف.
| المعلم | القيمة |
|---|---|
| رقم الجزء | HA-FF33C-S5 |
| الناتج القياسي | 300 واط |
| فولتاج التغذية | فئة 200 فولت (3 مراحل) |
| السرعة المسجلة | 3,000 دورة في الدقيقة |
| عزم الدوران القياسي | 2.9 نيمتر |
| التيار المسموح به | ~1.9 A |
| فئة الحصانة | عجز منخفض |
| وصلة الطاقة | مدفع (مصلط مستدير من نوع MS) |
| الفرامل الكهرومغناطيسية | لا يوجد (القياسية؛ B-اللاحقة يضيف الفرامل) |
| قطر المركز | 70 ملم |
| تصنيف الحماية | IP54 |
| درجة الحرارة المحيطة (العملية) | 0°C إلى +40°C |
| عائلة المضخات المتوافقة | فئة MR-J2-40 |
| توليد سلسلة | MELSERVO HA-FF |
| المواصفات الخاصة | S5 (مواصفات OEM المحددة من المصنع) |
| الوضع | تم إيقاف الصناعة متاحة كخزانة فائضة/متجددة |
المواصفات الخاصة -S5 تحدد التغيير المحدد من المصنع للأسس HA-FF33C.تأكيد تفاصيل التكوين الدقيقة ضد Mitsubishi S5 ورقة المواصفات لهذا رقم الجزء قبل استخدامها في تصميم جديد.
تم تصميم سلسلة HA-FF من Mitsubishi لنوع معين من تطبيقات الخدمة: الآلات المدمجة حيث يكون الحمل خفيفًا وسرعة التشغيل عالية ، ووقت الدورة هو مصدر قلق أساسي.معدات تجميع المكونات الإلكترونية، آليات معالجة أشباه الموصلات، وأنظمة صغيرة للاختيار والمكان، وجبات تحديد المواقع خفيفة الوزن X-Y، ورؤوس تطبيق الملصقات هي البيئات التي بنيت حول هذه السلسلة.
السمة المميزة لمحركات القصور في الحركة هي قدرتها على التسارع والتباطؤ بسرعة.
عندما يكون الزخم الزاوي للدوران نفسه صغيرًا نسبيًا للدوران الذي يمكن أن يقدمه المضخم ، يستجيب المحور لأوامر السرعة على الفور تقريبًا.بالنسبة للتطبيقات التي تعمل على العديد من حركات تحديد المواقع القصيرة في الدقيقة واحدة ، فإن دورة العمل المحددة لمعدات التجميع والتعامل مع المعدات.
محرك ذو حركة حركية منخفضة يكمل كل حركة بشكل أسرع ، ويقضي وقتًا أقل عند ذروة التيار ، ويسمح للمصمم الميكانيكي بتحديد أوقات إقامة أقصر بين الحركات.
يقع 300W HA-FF33 في منتصف نطاق HA-FF. إنه ضعف طاقة HA-FF13 (100W) ونصف طاقة HA-FF63 (600W).
للأنواع الخفيفة من الأتمتة هذه المحركات تستخدم، 300 واط و 2.عبارة عن عزم دوران مقيّم يبلغ 9 Nm وغالباً ما تكون القدرة المطلوبة بالضبط كافية لتشغيل مرحلة ذات وزن معتدل أو آلية نقل دون قياسها إلى حجم أكبر، محرك أثقل من شأنه أن يضيف كتلة غير ضرورية والحركة إلى الهيكل المتحرك.
في معيار HA-FF33 ، تخرج اتصالات طاقة المحرك كأسلاك رصاصة ٪ موصلات pigtail التي يربطها المثبت بالمضخم من خلال كتلة نهاية أو موصل مقرمش يدوي.HA-FF33Cيستبدل تلك الروابط بـعلبة دائرية من نوع MS للدفعمثبتة مباشرة على صندوق المحرك.
هذا أكثر من فرق تجميليالاتصالات الدائرية على الطراز العسكري عائلة الاتصالات التي تستخدمها Mitsubishi والعديد من شركات تصنيع المحركات الأخرى على محركات سلسلة HA-FF لها مزايا عملية محددة في بيئات الآلات:
تأكيد إيجابي للالتزامحلقة قفل المسامير على أجهزة الاتصال من نوع MS تقفل بنقرة نهائية يمكن للمثبت أن يشعر بها من خلال القفازات.
على عكس السلك الرئيسي المضغوط على المحطة، لا يوجد غموض حول ما إذا كان الاتصال مكتمل.
من السهل فصله من أجل الصيانةإزالة المحرك لاستبدال مكيف، خدمة المحامل، أو استبدال المحرك لا يتطلب أكثر من تدوير حلقة القفل وسحب جسم الاتصال.البديل: إطلاق أسلاك الرصاص من كتلة نهاية يتطلب أدوات وتدوين ملاحظات دقيقة حول أي سلك يذهب إلى أين.
التوافق بين الكابلات واستبدالهاوصلة "كانون" على المحرك لديها معيار اتصال متزاوج محدد.
تتوفر كابلات طاقة بديلة من Mitsubishi كعناصر كتالوجية ، مع أطوال كابلات محددة. تتطلب محركات الأسلاك الرصاصية من المثبت إعداد الإنهاءات المخصصة.المحركات من نوع المكونات تستخدم مجموعات محددة.
بالنسبة للآلات التي سيتم صيانتها في الميدان، وخاصة الآلات متعددة المحاور التي قد تحتاج إلى استبدال عدة محركات خلال عمر الآلة،واجهة المرفق تقلل من وقت الخدمة وخطر أخطاء الأسلاك.
تستخدم Mitsubishi اللاحظات الأبجدية والرقمية S1 ، S5 ، S13 ، S15 ، وغيرها لتحديد المواصفات الخاصة بالمصنع.
هذه هي الاختلافات المحددة من المنتج القياسي ، التي تم إنشاؤها لتلبية متطلبات OEM المحددة وموثقة في أوراق مواصفات Mitsubishi الداخلية.يمكن أن تشمل طول أو قطر العمود المعدل، اتجاه خروج خاص للكابلات، نوع أو دقة مختلفة من مكيفات الكابلات، قطر محرك الجهاز المعدل، أو مزيج من العديد من هذه الأشياء.
ما هو متسق في جميع المواصفات الخاصة هو أن بيانات أداء المحرك الأساسييعمل HA-FF33C-S5 بنفس الأداء مع HA-FF33C الأساسي في جميع المعايير الكهربائية والديناميكية.
يُسجل تسمية S5 سمة ماديّة أو تكوينيّة للوحدة المحدّدة.
النتيجة العملية للمصادر: فقط اللاحقة الدقيقة قابلة للتبادل مع الأصلية. HA-FF33C دون حاشية S5 ، أو مع رقم مواصفات خاص مختلف ،قد لا تناسب من الناحية المادية تركيب الجهاز الأصلي.
عند شراء HA-FF33C-S5 كبديل ، قم بمطابقة رقم الجزء الكامل. في حالة الشك ، قارن الأبعاد المادية للوحدة الموجودة مع الأصلية قبل التثبيت.
محركات سلسلة HA-FF33MR-J2-40مكبرات الفئة وحدة طاقة 400 واط في الجيل الاول من منصة MR-J2.يتم توثيق اقتران HA-FF33C مع MR-J2-40CT (معزز تحديد المواقع المتوافق مع CC-Link) في دليل تعليمات MR-J2-CT؛ القياسية HA-FF33 تتزاوج أيضًا مع MR-J2-40A للأغراض العامة.
تجدر الإشارة إلى سياق الأجيال: فسلسلة HA-FF سابقة لمنصة J2-Super (MR-J2S).
هذه المحركات تستخدم مكشف متسلسل سابق، وليس بروتوكول 17 بت J2-سوبر.غير متوافق مع مكبرات MR-J2Sبدون محول أجهزة، وغير متوافق مع مكبرات MR-J3 أو MR-J4 على الإطلاق.
بالنسبة للآلات التي تعمل بمضخات MR-J2-40 الأصلية (الجيل الأول) ومحركات HA-FF33C-S5 ، فإن مسار التوريد بسيط: استبدال مثل مثل.
بالنسبة للآلات التي يتم تجديدها أو ترقيتها إلى منصات Mitsubishi servo من الجيل التالي ، يجب أيضًا ترقية المحركHC-KFS43أو محرك ذو سعة صغيرة منخفضة الحصانة مماثل من سلسلة لاحقة تتطابق مع جيل مكبر جديد.
يتم وضع البطارية لضمان الموقف المطلق إذا كان النظام يستخدم وضع تشفير مطلق في مكبر MR-J2 ، وليس في المحرك.
| النموذج | الناتج | عزم الدوران القياسي | تصنيف الملكية الفكرية |
|---|---|---|---|
| سلسلة HA-FF053 | 50 واط | 0.48 نيم | IP54 |
| سلسلة HA-FF13 | 100 واط | 0.95 نيمتر | IP44 |
| سلسلة HA-FF23 | 200 واط | 1.9 نيمتر | IP44 |
| سلسلة HA-FF33 | 300 واط | 2.9 نيمتر | IP54 |
| سلسلة HA-FF43 | 400 واط | 3.8 نيمتر | IP54 |
| سلسلة HA-FF63 | 600 واط | 5.7 نيمتر | IP54 |
جميع النماذج في المجموعة تتشارك سرعة 3000 دورة في الدقيقة الفلسفة التصميمية منخفضة الحركة والقدرة الصغيرة.
يحتل HA-FF33 وسط نطاق القدرة ، مع نفس تصنيف IP54 مثل وحدات 050W و 400W و 600W.(تحتوي طرازات 100W و 200W على IP44 بدلاً من IP54 ، وهو تفصيل يستحق التحقق منه عندما يتم استخدام المحرك في بيئات مع رش الماء أو المبردات)
تجميع المكونات الإلكترونية والتعامل معها.رؤوس الاختيار والمكان ، ومغذيات الشرائط المكونة ، ومحاور مرحلة الارتباط على معدات التجميع السطحي هي تطبيقات سلسلة HA-FF الكلاسيكية.مزيج من انخفاض inertia الدوار تسارع سريع و غلاف مادي مضغوط مناسبة لأجهزة تجميع متعددة المحاور حيث العديد من محركات الخدمة الصغيرة تناسب حجم آلة مقيدة.
معدات معالجة رقائق أشباه الموصلات.تستخدم ذراع نقل الوافرات ومحمولات المجلات ومحركات المرحلة في معدات معالجة أشباه الموصلات محركات سيرفو صغيرة منخفضة الحثالة عند 200 فولت في نطاق القدرة الذي تغطيه HA-FF33.البناء المغلق في IP54 يوفر حماية كافية ضد غبار بيئة العملية والتلوث الهوائي الخفيف الموجود في هذه الأنظمة.
تطبيق العلامات و آلات الطباعة و التطبيقتتطلب أجهزة إعطاء الملصقات ذات القيادة الخدمية ورؤوس المطبق مزامنة سرعة دقيقة مع خط الإنتاج ، والبناء الميكانيكي الخفيف للحد من الحثالة على ذراع المطبق ،و عامل شكل محرك صغير.
يتناسب HA-FF33C-S5 مع واجهة المرفقات وقدرة 300W مع هذا النوع من التطبيقات.
المراحل الصغيرة لتحديد المواقع و التفتيشأجهزة قياس الإحداثيات، أنظمة الفحص البصري،ومساعدات التصنيع الحاسوبية الحاسوبية الصغيرة ذات الكتلة المرحلية الخفيفة استخدام محركات خدمة منخفضة السعة حيث يعد القيود التصميمية المهيمنة أداء التسارع بدلاً من عزم دوران مستمر.
المحاور المساعدة على الآلات الكبيرةليس كل محور خدمة على آلة أداة أو خط التعبئة هو تغذية أساسية أو محرك تشكيل.
غالبًا ما تعمل أسلحة تغيير الأدوات ، ومخرجات الأجزاء ، وآليات المكوك ، ومحركات التشغيل المساعدة في 200 ٪ 400W مع الأحمال الخفيفة.تتعامل HA-FF33 مع هذه المحاور الثانوية بشكل نظيف ضمن غلافها المصنف IP54.
س1: ما معنى اللاحظة "C" على HA-FF33C-S5، وهل يمكن استبدالها مع HA-FF33 القياسية؟
"ج" تعنيمرفق من نوع المدفع (طراز MS)لمدخل طاقة المحرك ، بدلاً من أسلاك الرؤية على القياس HA-FF33. المواصفات الكهربائية والأداء متطابقة 300W ، عزم دوران مقيّم 2.9 Nm ، 3000 دورة في الدقيقة.
فهي ليست قابلة للتبادل جسديًا دون تعديل الكابل ، لأن المحرك القياسي ينتهي في خطوط عارية بينما ينتهي الاختلاف C في جسم رابط دائري.تأكد من مجموعة كابل الطاقة الخاص بك يستخدم رابط التزاوج الصحيحة لمجموعة C قبل الطلب.
السؤال 2: ما الذي تعنيه المواصفات الخاصة "-S5" ، وهل يمكن أن يستبدل HA-FF33C القياسي؟
-S5 هوالمواصفات الخاصة للمصنعالذي يحدد تعديلًا من المحرك القياسي - عادةً ما يكون بُعد العمود أو توجيه الكابلات أو ميزة التثبيت المحددة من قبل عميل OEM. لا يتغير أداء المحرك الأساسي.
ما إذا كان يمكن أن يستبدل معيار HA-FF33C يعتمد بالكامل على ما يحدده تعديل -S5 بالفعل.
بدون تأكيد ورقة مواصفات S5 من Mitsubishi، يحتوي الاستبدال على خطر عدم التطابق الجسدي أو التكوين.
السؤال 3: أي مكبر متوافق مع HA-FF33C-S5؟
سلسلة HA-FF33C تتزاوج معMR-J2-40مكبرات الفئة
إن مُشفر سلسلة HA-FF هوغير متوافق مع مكبرات MR-J2S أو MR-J3 أو MR-J4هذه المحركات تنتمي إلى الجيل قبل J2S وتتطلب منصة مكبر MR-J2 الأصلية.
السؤال 4: ما هو تصنيف الحماية IP54، وهل هو كاف لبيئات المبرد؟
IP54 يعني أن المحرك محمي ضد دخول الغبار بما يكفي لمنع الرواسب الضارة (ليست مقاومة للغبار بالكامل) وضد المياه التي تبرز من أي اتجاه.مناسبة للبيئات الصناعية الداخلية مع رش المبرد العرضي أو الضباب الخفيف. إنه كذلكغير مؤهلة للطائرات المباشرة للمبرد أو الغمر.
في البيئات ذات سائل تبريد ثقيل أو روتين غسل ، تحقق مما إذا كان IP54 كافياً أو ما إذا كان مطلوباً محركًا ذو تصنيف أعلى.
تتمتع متغيرات HA-FF13 و HA-FF23 فقط بـ IP44 ٪ تصنيف HA-FF33 لـ IP54 أكثر قوة قليلاً داخل العائلة.
السؤال 5: تم إيقاف سلسلة HA-FF. من أين يمكن الحصول على HA-FF33C-S5؟
تم إيقاف سلسلة HA-FF بأكملها من قبل Mitsubishi ، ولكن HA-FF33C-S5 لا تزال متوفرة من خلالتجار فائض الأتمتة الصناعية ومحلات التجديد المعتمدةالمتخصصة في مكونات Mitsubishi servo. الوحدات التي تم تجديدها حيث تم تفكيك المحرك، واستبدال المحامل، والتحقق من مشفر،ويتم اختبارها تحت الحمل هي خيار قابل للحياة لصيانة الآلات القائمة.
بالنسبة لتصميمات جديدة للآلات أو إصلاحات كبيرة للآلات، توصي Mitsubishi بالانتقال إلى محركات الجيل الحالي منخفضة الحركة مثلسلسلة HG-KN أو HC-KFSمع مكبرات متوافقة MR-J4 أو MR-JE.
